Merhaba sevgili öğrencim! Bugün seninle paylaştığın bu ders kitabı sayfasını inceleyeceğiz. Bu sayfa, geometrik cisimler ve özellikle Dik Dairesel Silindir konusuna giriş yapıyor. Sayfanın en tepesinde çözmemiz gereken bir soru var, gel önce onu bir güzel halledelim, sonra da aşağıda anlatılan o önemli silindir kuralına bir göz atalım.

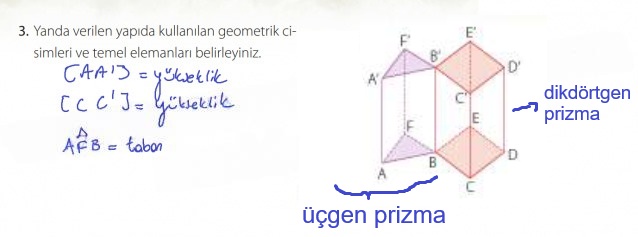

Soru 3: Yanda verilen yapıda kullanılan geometrik cisimleri ve temel elemanları belirleyiniz.
Bu soruda bizden, görseldeki 3 boyutlu şeklin ne olduğunu bulmamız ve parçalarını (elemanlarını) isimlendirmemiz isteniyor. Hadi adım adım gidelim.
Çözüm:
Adım 1: Tabanları İnceleyelim
Şeklin en altına ve en üstüne bakalım. Alt tabanda A, B, C, D, E ve F noktaları birleşerek bir şekil oluşturmuş. Kenarlarını saydığımızda 6 adet kenarı olduğunu görüyoruz. Aynı şekilde üst tabanda da (A’, B’, C’…) 6 kenarlı bir şekil var.
Bu demek oluyor ki; bu cismin tabanları birer Altıgendir.
Adım 2: Yan Yüzleri İnceleyelim
Tabanlardaki bu altıgenleri birbirine bağlayan dik yüzeylere bakalım (örneğin A-B-B’-A’ yüzeyi). Bu yüzeylerin hepsi birer dikdörtgendir. Prizmalar, tabanlarındaki şekle göre isimlendirilirler.
Adım 3: Cismin İsmini Koyalım
Tabanı altıgen olduğu için ve yan yüzleri dikdörtgen olduğu için bu cisme Altıgen Prizma diyoruz.
Adım 4: Temel Elemanları Belirleyelim
Şimdi bu altıgen prizmanın parçalarını tek tek yazalım:
- Tabanlar: Alttaki altıgen (ABCDEF) ve üstteki altıgen (A’B’C’D’E’F’). İki adet tabanı vardır.
- Yan Yüzler: Tabanın her bir kenarından yükselen dikdörtgen bölgelerdir. Altıgen olduğu için 6 tane yan yüzü vardır.
- Köşeler: Kenarların birleştiği sivri noktalardır. Altta 6 tane (A, B, C, D, E, F), üstte 6 tane (A’, B’, C’, D’, E’, F’) olmak üzere toplam 12 köşesi vardır.
- Ayrıtlar (Kenarlar): Yüzeylerin birleştiği çizgilerdir. Tabanlarda 6+6=12, yanlarda dik inen 6 tane olmak üzere toplam 18 ayrıtı vardır.
- Yükseklik: İki taban arasındaki dik mesafedir (Örneğin |AA’| uzunluğu).

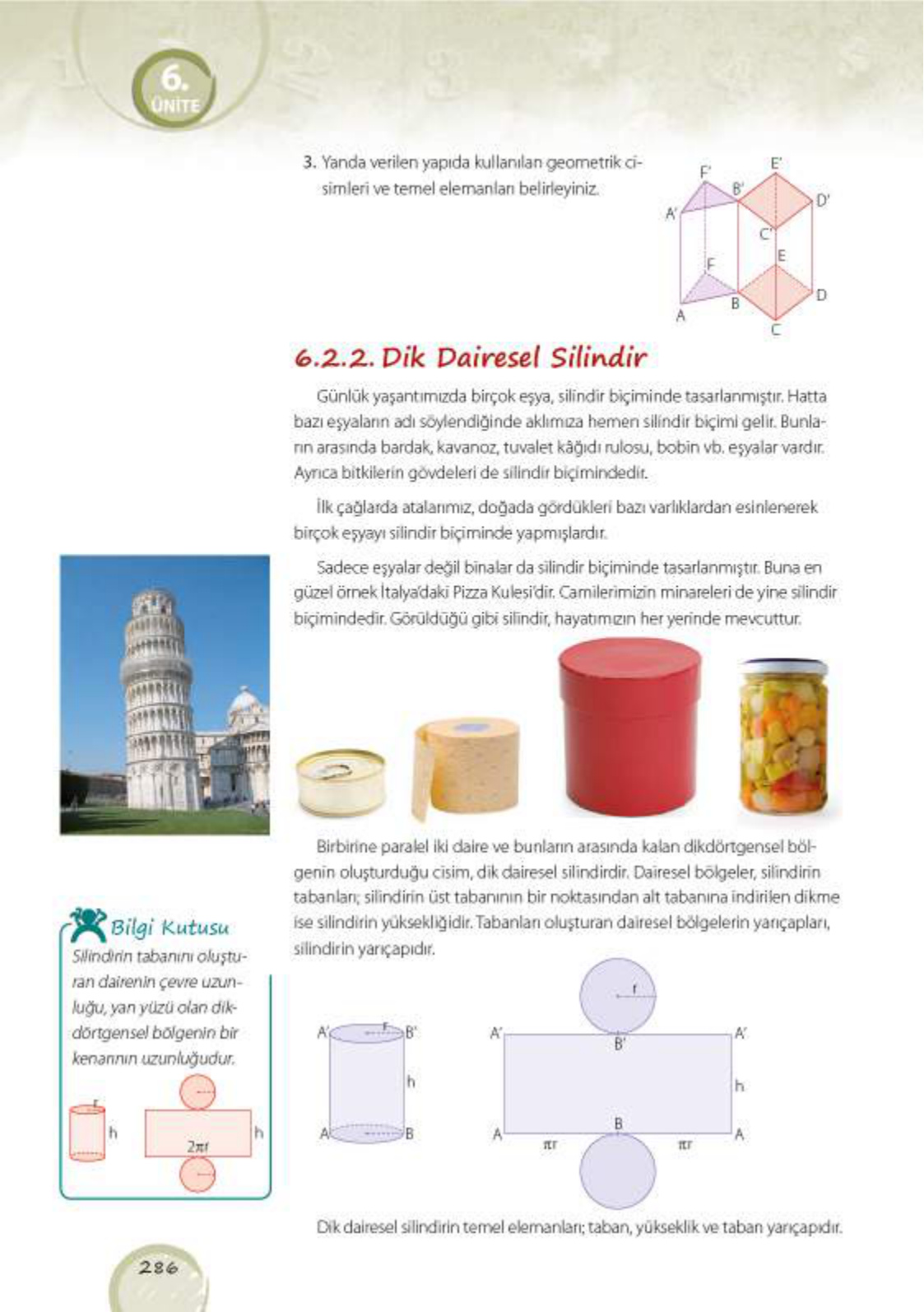

Konu Analizi: Dik Dairesel Silindir ve Açınımı
Sayfanın geri kalanında 8. sınıfın en önemli konularından biri olan “Silindir” anlatılmış. Buradaki önemli bir detayı senin için “öğretmen notu” olarak açıklamak istiyorum. Özellikle sol alttaki Bilgi Kutusu ve yanındaki çizim çok kritik.
Silindirin Açınımı Nasıl Olur?
Bir silindiri (mesela bir tuvalet kağıdı rulosunu veya bir konserve kutusunu) kestiğini ve düz bir zemine açtığını hayal et.
Adım 1: Parçaları Tanıyalım
Silindir açıldığında üç parça ortaya çıkar:
- Bir adet Üst Taban (Daire)
- Bir adet Alt Taban (Daire)
- Bir adet Yan Yüz (Dikdörtgen)
Adım 2: O Sihirli Formül (2πr) Nereden Geliyor?
Resimdeki “Bilgi Kutusu”nda şöyle yazıyor: “Silindirin tabanını oluşturan dairenin çevre uzunluğu, yan yüzü olan dikdörtgensel bölgenin bir kenarının uzunluğudur.”
Bunu şöyle düşünmelisin: O dikdörtgen kağıdı kıvırıp silindir yaparken, dikdörtgenin uzun kenarı, dairenin etrafını tam bir tur sarar. Bu yüzden;
Dikdörtgenin Uzun Kenarı = Dairenin Çevresi
Dikdörtgenin Uzun Kenarı = 2 . π . r
Burada r silindirin taban yarıçapıdır. Dikdörtgenin diğer kenarı (kısa kenar) ise silindirin yüksekliği (h) olur. Sorularda silindirin açık halini gördüğünde dikdörtgenin uzun kenarına hemen 2πr formülünü yapıştırmayı unutma!
