8. Sınıf Matematik Ders Kitabı Cevapları Koza Yayınları Sayfa 236
Merhaba sevgili öğrencim! Seninle birlikte bu dönüşüm geometrisi sorularını adım adım inceleyelim ve çözelim. Bu konu, şekillerin düzlemdeki hareketlerini ve aynadaki yansımalarını anlamamız için harika bir fırsat. Hazırsan başlayalım!

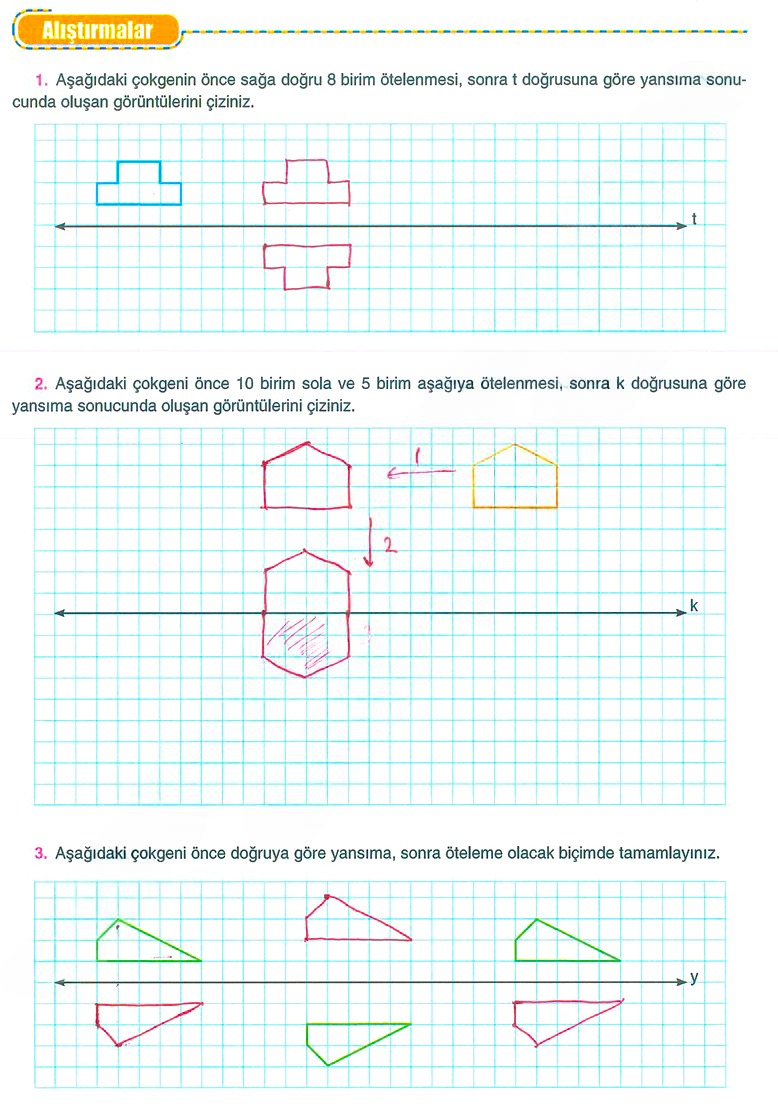

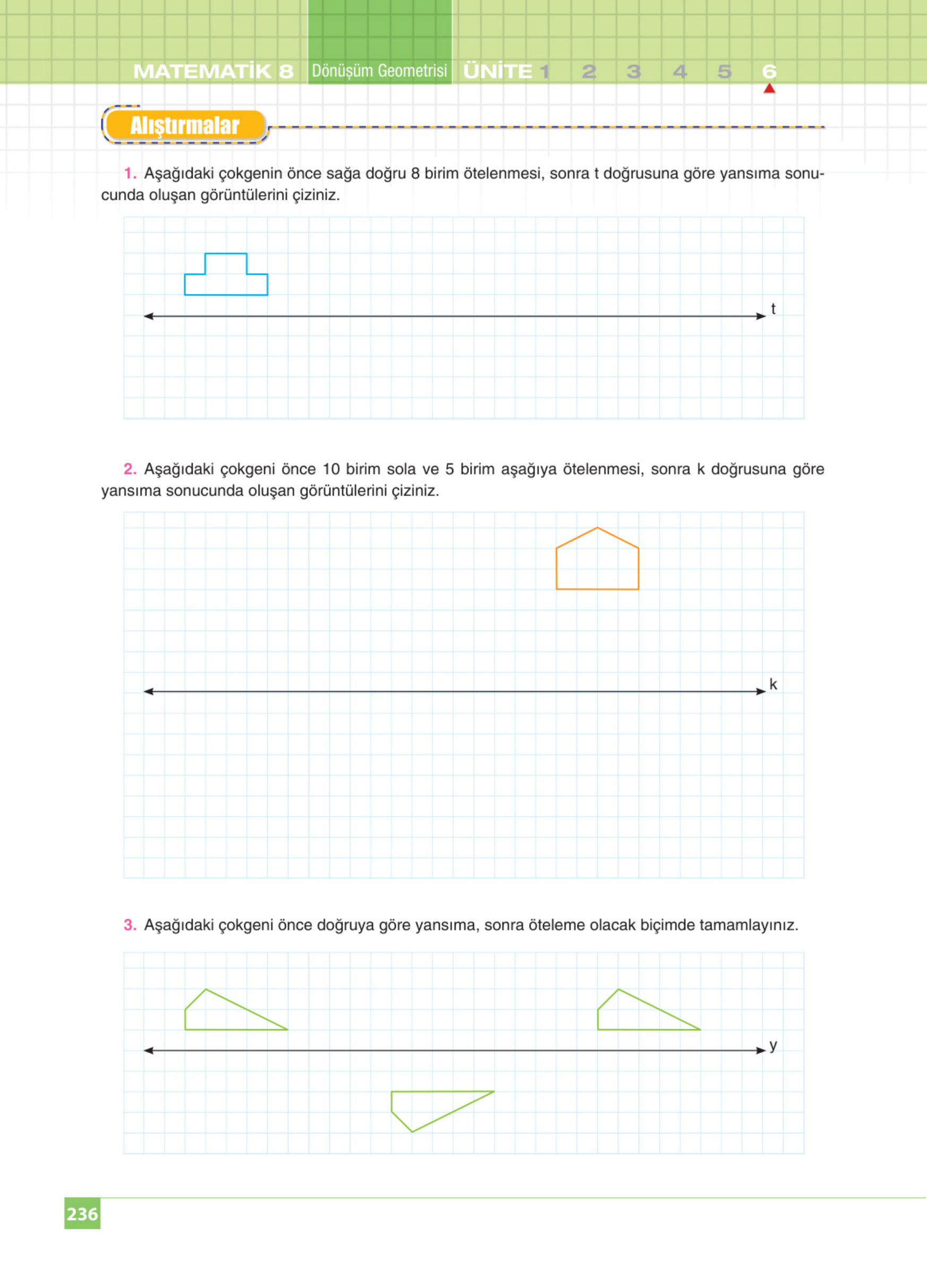

1. Aşağıdaki çokgenin önce sağa doğru 8 birim ötelenmesi, sonra t doğrusuna göre yansıma sonucunda oluşan görüntülerini çiziniz.
Bu soruda bizden iki aşamalı bir işlem yapmamız isteniyor. Önce şekli kaydıracağız (öteleme), sonra aynadaki görüntüsünü alacağız (yansıma).
- Adım 1 (Öteleme): Mavi renkli şeklimizin köşe noktalarını belirleyelim. Her bir köşe noktasını kareli kağıt üzerinde tek tek sayarak 8 birim sağa götürmelisin. Şekli sağa kaydırdığında duruşu, yönü veya boyutu değişmez, sadece yeri değişir.
- Adım 2 (Yansıma): Şimdi 8 birim sağa taşıdığın bu yeni hayali şekli düşün. Bu şeklin altındaki siyah t doğrusuna (eksenine) göre yansımasını alacağız.
- Nasıl Çizilir? Ötelediğin şeklin t doğrusuna olan uzaklığı kaç birimse (görselde şekil çizgiden 2 birim yukarıda duruyor), yansıması da çizginin o kadar altında (2 birim aşağıda) başlayacaktır.
- Sonuç: Şeklin yansıması alındığında ters dönecektir. Yani yukarı bakan çıkıntı, yansıma sonucunda aşağıya bakacaktır. Çizgiden 2 birim aşağıda, ters durmuş bir “T” şekli (veya podyum) elde edeceksin.
2. Aşağıdaki çokgeni önce 10 birim sola ve 5 birim aşağıya ötelenmesi, sonra k doğrusuna göre yansıma sonucunda oluşan görüntülerini çiziniz.
Burada şeklimiz turuncu bir beşgen (ev şekline benziyor). İşlemlerimiz biraz daha hareketli. Haydi yapalım:
- Adım 1 (Sola Öteleme): Şeklin köşe noktalarından tutarak kareleri say ve 10 birim sola kaydır.
- Adım 2 (Aşağı Öteleme): Sola kaydırdığın bu şekli, şimdi de 5 birim aşağıya indir. Şeklin duruşu hala aynı, çatısı yukarı bakıyor.
- Adım 3 (Yansıma): Şimdi bulduğun bu son konumdaki şeklin k doğrusuna göre yansımasını alacağız.
- Nasıl Çizilir? Şeklin k doğrusuna ne kadar uzaklıktaysa, görüntüsü de çizginin diğer tarafında o kadar uzaklıkta olacaktır.
- Sonuç: Yansıma işlemi şekli ters çevirir. Evin çatısı yukarı bakarken, yansıma sonucunda çatı aşağıya bakacaktır. Yani k doğrusunun altında, baş aşağı duran turuncu bir ev çizeceksin.
3. Aşağıdaki çokgeni önce doğruya göre yansıma, sonra öteleme olacak biçimde tamamlayınız.
Bu soru, matematikte “Ötelemeli Yansıma” dediğimiz özel bir hareketi gösteriyor. Yeşil üçgenlerin oluşturduğu deseni inceleyelim.
- Analiz: En soldaki, çizginin üzerindeki üçgen bizim başlangıç şeklimizdir.
- Adım 1 (Yansıma): İlk üçgenin y eksenine (ortadaki siyah çizgi) göre yansıması alınmıştır. Bu işlem sonucunda üçgen ters dönüp çizginin altına geçmiştir.
- Adım 2 (Öteleme): Ters dönen bu üçgen, sağa doğru kaydırılarak (ötelenerek) alttaki ikinci üçgenin olduğu yere gelmiştir.
- Devam Eden Desen: Aynı kural devam eder. Alttaki üçgenin tekrar yansıması alınıp (tekrar düzleşip yukarı çıkar) sağa ötelendiğinde, en sağdaki üçüncü üçgen oluşur.
- Sonuç: Bu soruda senden bu örüntüyü anlaman veya çizimi tamamlaman bekleniyor. Görseldeki yeşil üçgenler sırasıyla; “Üstte – Altta – Üstte” şeklinde, bir zikzak çizerek ve her seferinde yön değiştirerek ilerlemektedir. Bu, ayak izlerimiz gibi birbirini takip eden ötelemeli yansıma hareketidir.
Unutma, geometri çizimlerinde kareleri dikkatli saymak ve yansıma alırken şeklin aynadaki gibi ters döndüğünü hayal etmek en önemli kuraldır. Başarılar dilerim!
