Harika bir soru! Merhaba sevgili öğrencilerim, ben Fen Bilimleri öğretmeniniz. Şimdi hep birlikte bu görseldeki kaldıraçlar konusunu en ince ayrıntısına kadar inceleyip soruyu çözeceğiz. Unutmayın, basit makineler hayatımızı kolaylaştıran harika icatlardır!

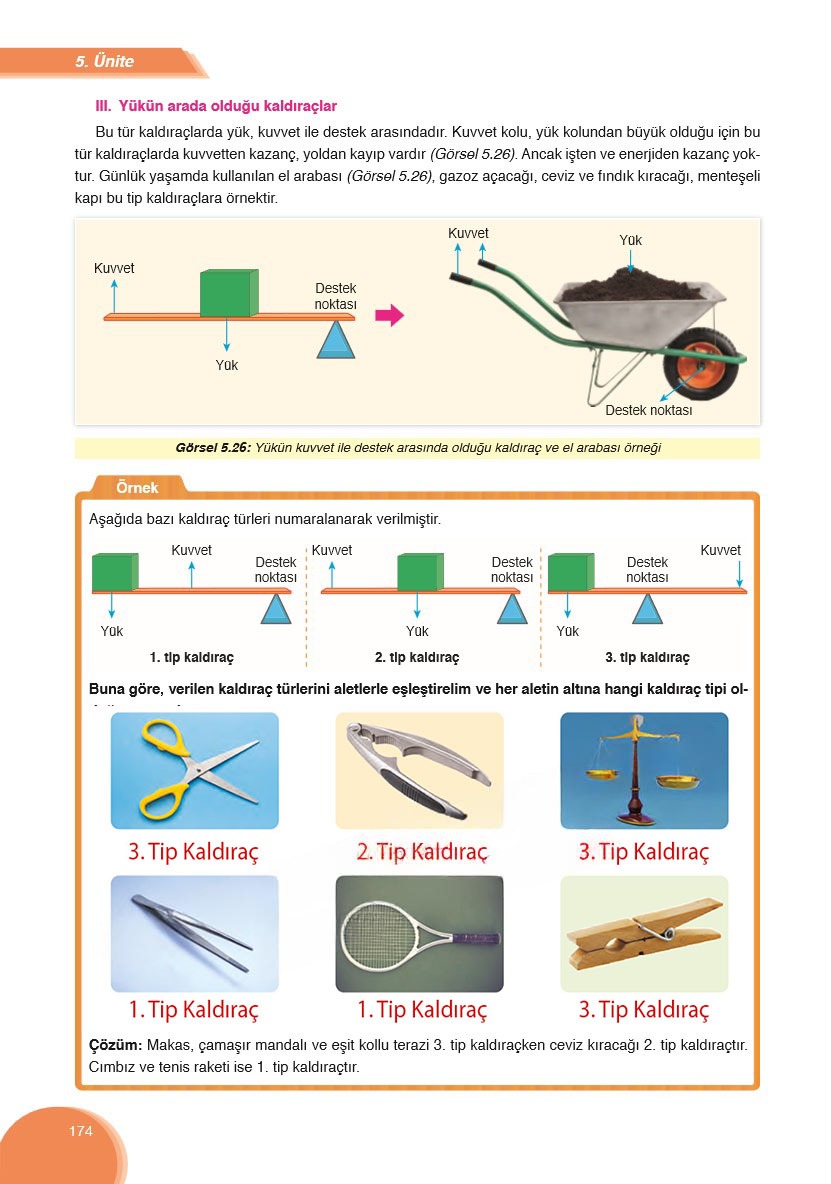

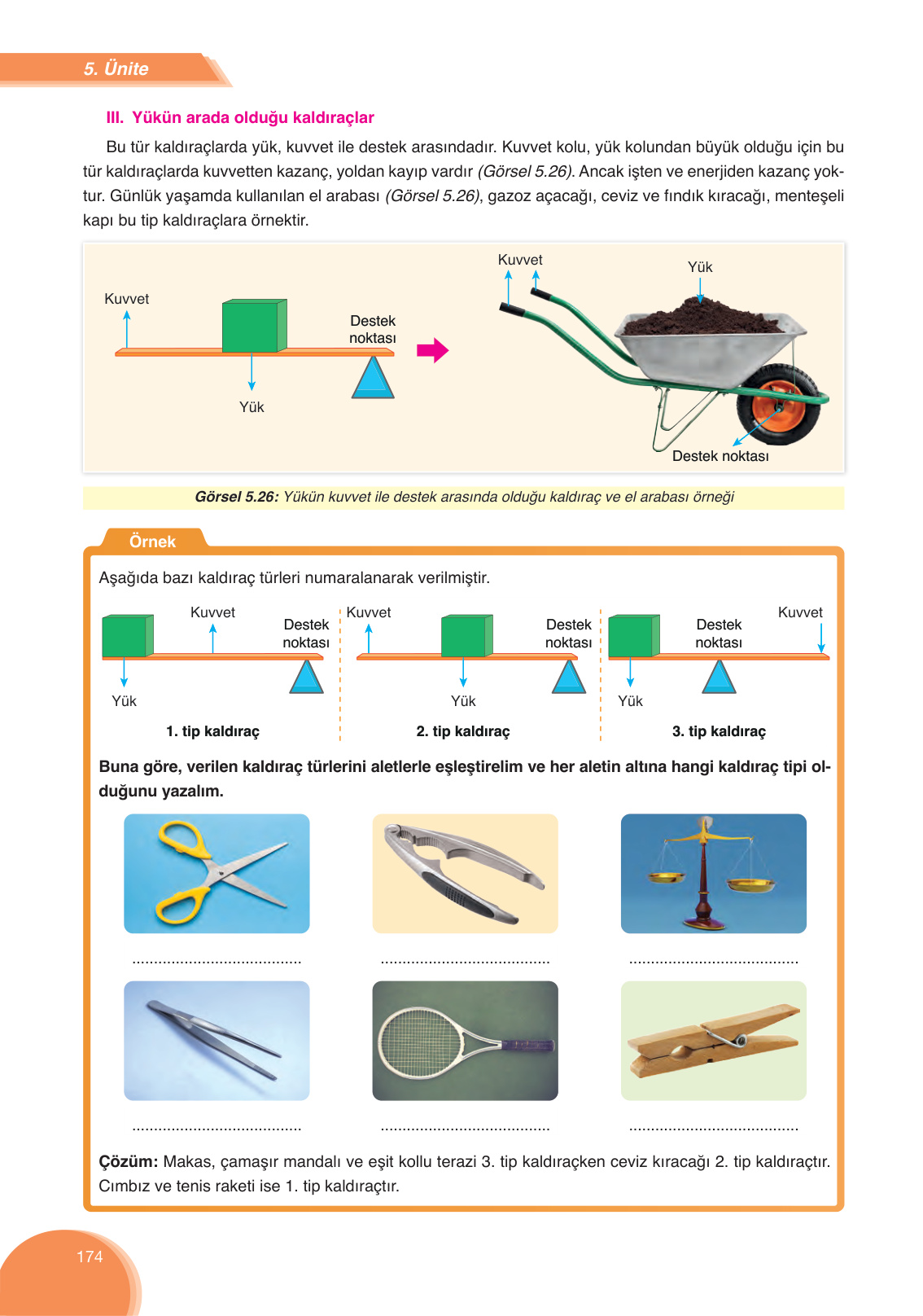

Soru: Aşağıda bazı kaldıraç türleri numaralanarak verilmiştir.
Buna göre, verilen kaldıraç türlerini aletlerle eşleştirelim ve her aletin altına hangi kaldıraç tipi olduğunu yazalım.
Çözüm:
Bu soruyu çözebilmek için öncelikle kaldıraç tiplerini ve bu tiplerin özelliklerini çok iyi bilmemiz gerekiyor. Haydi kısaca bir hatırlayalım:
- 1. Tip Kaldıraç: Bu kaldıraçlarda Destek, uyguladığımız Kuvvet ile taşımak istediğimiz Yük‘ün arasında bulunur. Aklınıza hemen tahterevalli gelebilir!
- 2. Tip Kaldıraç: Bu tipte ise Yük, Destek ile Kuvvet‘in arasındadır. En güzel örneği el arabasıdır. Tekerlek destek, arabadaki kum yük, bizim kaldırdığımız yer ise kuvvettir.
- 3. Tip Kaldıraç: Son olarak bu kaldıraçlarda da Kuvvet, Destek ile Yük‘ün arasında yer alır. Cımbız veya maşa bu duruma harika örneklerdir.
Şimdi bu bilgiler ışığında resimdeki aletleri tek tek analiz edelim.
1. Makas
Adım 1: Makasın ortasındaki vida, yani iki parçanın birleştiği ve döndüğü yer bizim destek noktamızdır.
Adım 2: Parmaklarımızla halkalarına bastığımız yer kuvvet uyguladığımız noktadır.
Adım 3: Kestiğimiz nesnenin (kağıt, kumaş vb.) bulunduğu uç kısım ise bizim için yüktür.
Sıralamaya baktığımızda Destek, Kuvvet ve Yük’ün arasında kalıyor. Bu yüzden makas tam bir 1. Tip Kaldıraç örneğidir.
2. Ceviz Kıracağı
Adım 1: Kıracağın en uçtaki, iki kolu birleştiren menteşeli kısmı destek noktasıdır, çünkü kollar o nokta etrafında döner.
Adım 2: Kırmak istediğimiz cevizi koyduğumuz orta kısım bizim yükümüzdür.
Adım 3: Kolların en ucundan avcumuzla sıktığımız yer ise kuvvet uyguladığımız yerdir.
Burada Yük, Destek ile Kuvvet’in arasında kalıyor. Bu nedenle ceviz kıracağı 2. Tip Kaldıraç örneğidir. Bu tip kaldıraçlarda her zaman kuvvetten kazanç olduğunu da unutmayalım!
3. Eşit Kollu Terazi
Adım 1: Terazinin tam ortasındaki, kolların dengede durmasını sağlayan sabit nokta destek noktasıdır.
Adım 2: Bir kefeye koyduğumuz ve ağırlığını bildiğimiz kütleler (dengeyi sağlamak için) kuvvet olarak düşünülebilir.
Adım 3: Diğer kefeye koyduğumuz ve ağırlığını ölçmek istediğimiz cisim ise yüktür.
Tıpkı makas ve tahterevalli gibi, destek ortada olduğu için eşit kollu terazi de 1. Tip Kaldıraç sınıfına girer.
4. Cımbız
Adım 1: Cımbızın iki ucunun birleşik olduğu arka kısım destek noktasıdır.
Adım 2: Tutmak istediğimiz nesnenin (kıl, kıymık vb.) olduğu en uç kısım yüktür.
Adım 3: Parmaklarımızla ortadan bastırdığımız yer ise kuvvet uyguladığımız noktadır.
Burada Kuvvet, Destek ile Yük’ün arasında kalmıştır. Bu yüzden cımbız 3. Tip Kaldıraç örneğidir. Bu tip kaldıraçlarda yoldan kazanç vardır.
5. Tenis Raketi
Adım 1: Raketi tutarken omzumuz veya dirseğimiz sabit bir nokta görevi görür. Burası destek noktasıdır.
Adım 2: Raketin ucunda vurduğumuz top yüktür.
Adım 3: Kol kaslarımızın raketi savurmak için uyguladığı güç ise kuvvettir ve bu kuvvet destek (omuz) ile yük (top) arasında bir yerdedir.
Sıralama yine Destek-Kuvvet-Yük şeklinde olduğu için tenis raketi de bir 3. Tip Kaldıraç olarak çalışır.
6. Çamaşır Mandalı
Adım 1: Mandalın ortasındaki metal yay, iki ahşap parçanın etrafında döndüğü destek noktasıdır.
Adım 2: Mandalın ucunu açmak için parmaklarımızla bastığımız arka kısım kuvvet uyguladığımız yerdir.
Adım 3: Mandalın çamaşırı sıkıştıran ön uçları ise yüktür.
Gördüğünüz gibi destek yine ortada kalıyor. Bu yüzden çamaşır mandalı da bir 1. Tip Kaldıraç örneğidir.
Sonuç olarak aletleri ait oldukları kaldıraç tiplerine göre gruplayalım:
- 1. Tip Kaldıraçlar: Makas, Eşit Kollu Terazi, Çamaşır Mandalı
- 2. Tip Kaldıraç: Ceviz Kıracağı
- 3. Tip Kaldıraçlar: Cımbız, Tenis Raketi
Umarım bu detaylı açıklama konuyu daha iyi kavramanıza yardımcı olmuştur. Aklınıza takılan başka bir soru olursa her zaman sorabilirsiniz. Başarılar dilerim!
