8. Sınıf Fen Bilimleri Ders Kitabı Cevapları Hecce Yayınları Sayfa 212

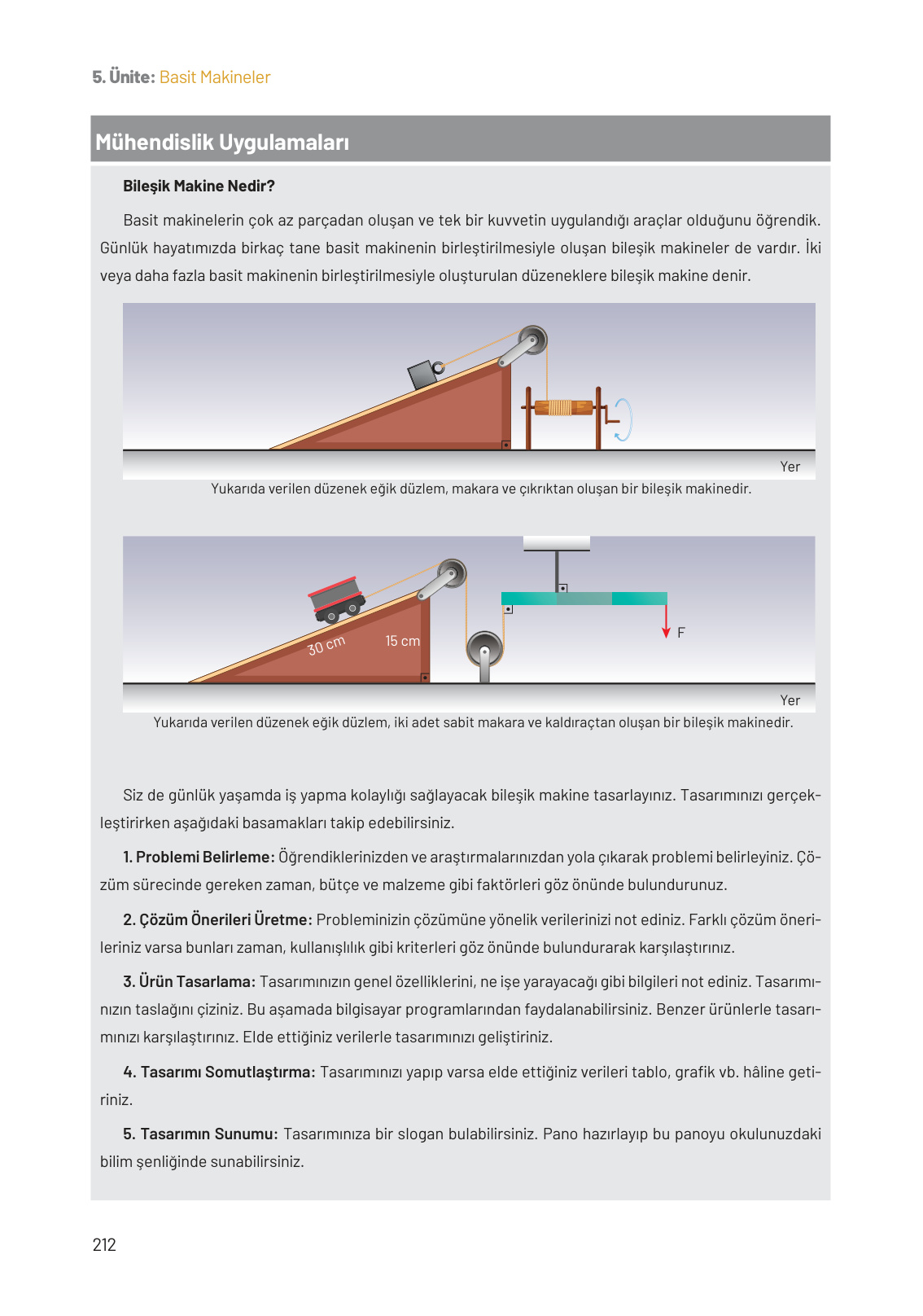

Harika bir çalışma! Merhaba sevgili öğrencim, gönderdiğin görseldeki Fen Bilimleri dersi “Basit Makineler” ünitesine ait mühendislik uygulamaları sayfasını birlikte inceleyelim. Bu sayfada aslında çözülecek net sorular yerine, bize verilen sistemleri analiz etmemiz ve bir proje ödevinin adımları anlatılıyor. Gel, bunları bir öğretmeninin gözünden adım adım sana anlatayım.
Soru 1: İlk görseldeki düzenek hangi basit makinelerden oluşur ve nasıl bir iş kolaylığı sağlar?
Merhaba, hemen ilk resimdeki düzeneği birlikte inceleyelim. Bu tür birden fazla basit makinenin bir araya gelmesiyle oluşan sistemlere bileşik makine diyoruz. Unutma, bileşik makinelerdeki amaç, işleri daha da kolaylaştırmaktır.
Görseldeki bu sistemde 3 tane basit makine bir arada kullanılmış:
- Eğik Düzlem: Kırmızı renkli, rampa gibi olan kısım. Ağır bir cismi yukarı çıkarmak için daha az kuvvet uygulamamızı sağlar. Yani kuvvetten kazandırır ama karşılığında yolu uzatır, yani yoldan kaybettirir.
- Sabit Makara: İpin geçtiği, tepeye sabitlenmiş tekerlek. Sabit makaralar kuvvetten ya da yoldan kazanç sağlamazlar. Tek görevleri, uygulanan kuvvetin yönünü değiştirmektir. Bu sayede, cismi yukarı çekmek yerine, ipi aşağı doğru çekerek daha rahat bir şekilde kaldırabiliriz.
- Çıkrık: İpin sarıldığı silindir ve onu döndüren kol. Kuyulardan su çekerken gördüğümüz sistemin aynısı. Çıkrık, uygulanan kuvveti artırarak kuvvetten büyük bir kazanç sağlar. Küçük bir kuvvetle kolu çeviririz ve ipin sarıldığı silindir büyük bir kuvvetle yükü çeker.
Sonuç olarak: Bu sistemde, ağır bir yük, çıkrıkla büyük bir kuvvet kazancı sağlanarak çekiliyor. Sabit makara bu çekme işlemini kolaylaştırıyor ve eğik düzlem de yükün yukarı çıkarılması için gereken kuvveti azaltıyor. Hepsi birleşince harika bir iş kolaylığı ortaya çıkıyor!
Soru 2: İkinci görseldeki düzenek hangi basit makinelerden oluşur ve bu sistemin avantajları nelerdir?
Şimdi de ikinci resme odaklanalım. Bu da oldukça zekice tasarlanmış bir bileşik makine. Gel, parçalarını tek tek ayıralım.
Bu sistemde de 3 farklı türde basit makine var:
- Eğik Düzlem: Yine bir rampamız var. Görselde uzunluğunun 30 cm, yüksekliğinin ise 15 cm olduğu belirtilmiş. Eğik düzlemde kuvvet kazancını hesaplarken rampanın uzunluğunu yüksekliğine böleriz. Yani burada (sürtünmeleri saymazsak) 30 / 15 = 2 kat kuvvetten kazanç vardır.
- Makaralar (Palanga Sistemi): Burada dikkatli bakarsan bir tanesi yukarıya sabitlenmiş (sabit makara), bir tanesi ise yükle birlikte hareket eden (hareketli makara) iki makara görüyoruz. Sabit makara kuvvetin yönünü değiştirirken, hareketli makara kuvvetten 2 kat kazanç sağlar. Bu ikili sisteme de palanga diyebiliriz.
- Kaldıraç: En sağda, F kuvvetinin uygulandığı çubuk. Ortasında bir destek noktası var. Kuvvet bir uçtan uygulanıyor, yük ise diğer uçtan geliyor. Bu bir çift taraflı kaldıraçtır. Kuvvet kolu (F’nin desteğe uzaklığı) yük kolundan (ipin bağlı olduğu yerin desteğe uzaklığı) daha uzunsa, kaldıraç da bize kuvvet kazancı sağlar.
Sonuç olarak: Bu sistemde yük, hem eğik düzlemin sağladığı kuvvet kazancıyla, hem de hareketli makaranın sağladığı kuvvet kazancıyla çekiliyor. En sonda da bu kuvvet bir kaldıraçla daha da azaltılarak F kuvvetiyle dengeleniyor. Yani bu sistem, ilk sisteme göre çok daha fazla kuvvet kazancı sağlamak üzere tasarlanmış.
Soru 3: Metinde anlatılan “Mühendislik Uygulamaları” adımları nelerdir ve bizden ne yapmamız isteniyor?
Görsellerin altındaki metin, aslında sana ve arkadaşlarına bir proje görevi veriyor. Diyor ki, “Siz de bir mühendis gibi düşünerek günlük hayattaki bir sorunu çözmek için bir bileşik makine tasarlayın.” Bu görevi yaparken izlemen gereken adımlar da sırasıyla anlatılmış.
Adım 1: Problemi Belirleme
Önce etrafına bak ve bir sorun bul. Örneğin, “Odamdaki kitapları dolabın en üst rafına nasıl daha kolay yerleştirebilirim?” ya da “Ağır saksıları balkonda nasıl daha kolay taşıyabilirim?” gibi bir problem belirle.
Adım 2: Çözüm Önerileri Üretme
Belirlediğin bu soruna basit makineleri kullanarak çözümler düşün. Aklına gelen tüm fikirleri not al. “Belki küçük bir vinç yapabilirim” ya da “Basit bir rampa ve tekerlekli kutu kullanabilirim” gibi.
Adım 3: Ürün Tasarlama
Fikirlerin arasından en mantıklı ve yapılabilir olanı seç. Bu makinenin nasıl görüneceğini, hangi basit makinelerden oluşacağını bir kağıda çiz. Taslağını oluştur.
Adım 4: Tasarımı Somutlaştırma
Çizdiğin bu tasarımı hayata geçir. Karton, ip, pet şişe, makara gibi basit malzemeler kullanarak makinenin küçük bir modelini (prototipini) yap. Çalışıp çalışmadığını test et.
Adım 5: Tasarımın Sunumu
Yaptığın bu harika makineyi bir kartona veya panoya yerleştir. Nasıl çalıştığını, hangi sorunu çözdüğünü ve hangi basit makineleri kullandığını anlatan bir sunum hazırla ve bunu sınıftaki arkadaşlarına ve öğretmenine anlat.
Umarım bu açıklamalar, sayfayı daha iyi anlamana yardımcı olmuştur. Unutma, fen bilimleri sadece formüllerden ibaret değildir, aynı zamanda böyle yaratıcı tasarımlar yapmaktır! Başarılar dilerim!
