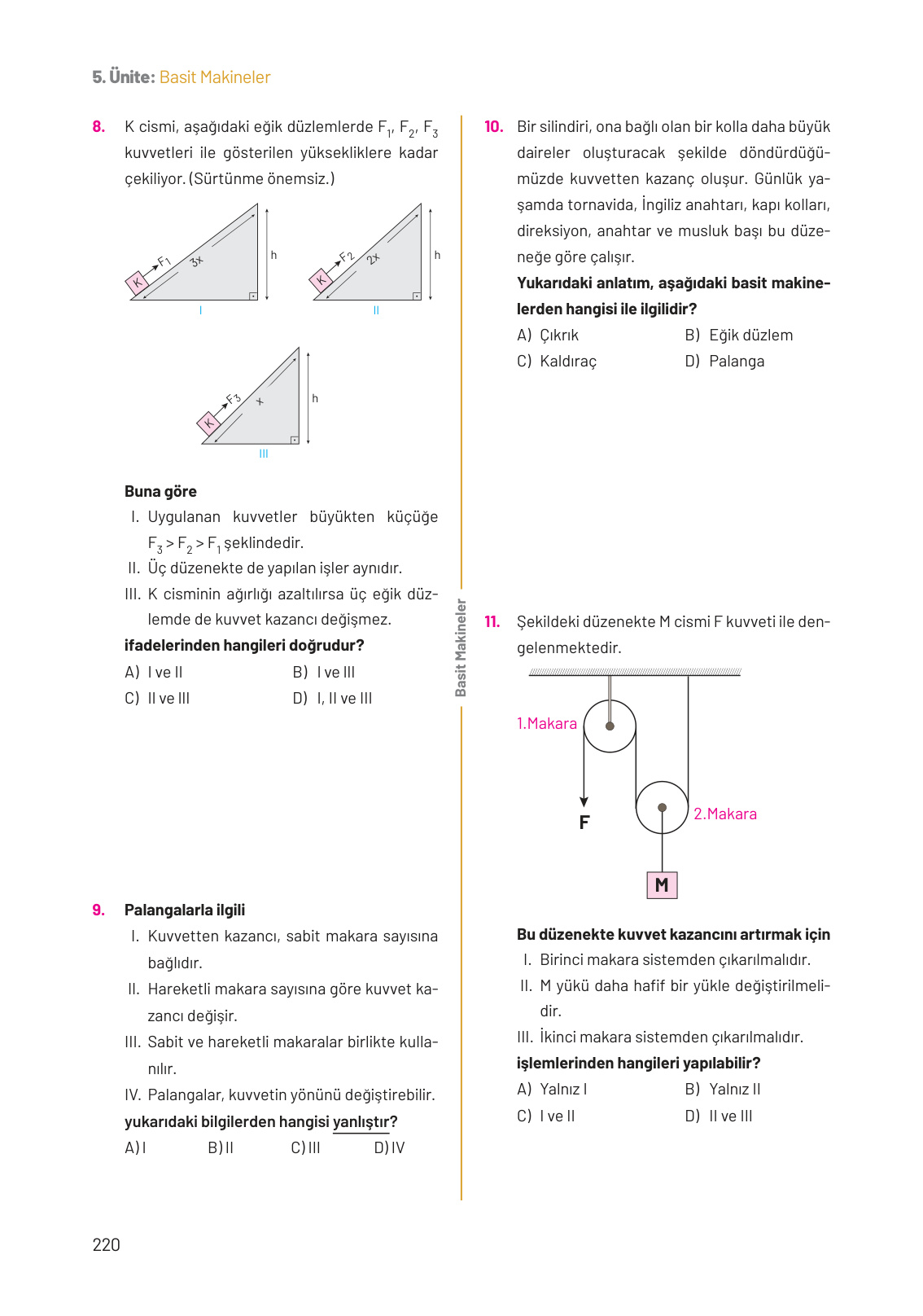

8. Sınıf Fen Bilimleri Ders Kitabı Cevapları Hecce Yayınları Sayfa 220
Harika bir çalışma! Sevgili öğrenciler, gelin bu soruları birlikte, adım adım ve anlayarak çözelim. Fen Bilimleri’nin en zevkli konularından biri olan Basit Makineler’i daha da iyi pekiştirelim.
8. Soru: K cismi, aşağıdaki eğik düzlemlerde F₁, F₂, F₃ kuvvetleri ile gösterilen yüksekliklere kadar çekiliyor. (Sürtünme önemsiz.)
Buna göre;
- I. Uygulanan kuvvetler büyükten küçüğe F₃ > F₂ > F₁ şeklindedir.
- II. Üç düzenekte de yapılan işler aynıdır.
- III. K cisminin ağırlığı azaltılırsa üç eğik düzlemde de kuvvet kazancı değişmez.
ifadelerinden hangileri doğrudur?
Merhaba arkadaşlar! Bu soruda eğik düzlemin mantığını anlamamız gerekiyor. Eğik düzlem, bir cismi daha az kuvvetle yukarı taşımamızı sağlayan bir rampadır. Temel kuralımız şudur: Rampanın boyu ne kadar uzun olursa, uygulamamız gereken kuvvet o kadar azalır. Tıpkı yokuş bir yolda virajların yolu uzatıp tırmanışı kolaylaştırması gibi!
Adım 1: Kuvvetleri (F₁, F₂, F₃) Karşılaştıralım
Bütün düzeneklerde K cismini aynı h yüksekliğine çıkarıyoruz. Ama kullandığımız yolların uzunlukları farklı:
- I. Düzeneğin yolu: 3x (en uzun yol)
- II. Düzeneğin yolu: 2x (orta uzunlukta yol)
- III. Düzeneğin yolu: x (en kısa yol)
Kuralımızı hatırlayalım: Yol uzadıkça kuvvet azalır.
Bu durumda, en uzun yolda (I) en az kuvvet, en kısa yolda (III) ise en çok kuvvet uygulanır. Yani sıralamamız F₃ > F₂ > F₁ şeklinde olur. Bu da demek oluyor ki, I. ifade doğrudur.
Adım 2: Yapılan İşleri Karşılaştıralım
Fizikte iş, bir cisme kuvvet uygulayarak ona yol aldırmaktır. Basit makinelerde (sürtünme yoksa) işten kazanç olmaz! Yapılan iş, cismin kazandığı enerjiye eşittir. Üç durumda da aynı K cismini, aynı h yüksekliğine çıkardık. Dolayısıyla cisme kazandırdığımız potansiyel enerji aynıdır. Bu yüzden, üç düzenekte de yapılan işler eşittir. II. ifade de doğrudur.
Adım 3: Kuvvet Kazancını Değerlendirelim
Kuvvet kazancı, bir basit makinenin bize ne kadar fayda sağladığını gösteren bir orandır. Eğik düzlemde kuvvet kazancı, yolun uzunluğunun, yüksekliğe bölünmesiyle bulunur (Kazanç = Yol / Yükseklik). Gördüğünüz gibi bu formülde cismin ağırlığı (yük) yer almıyor. Cismin ağırlığını azaltırsak, onu çekmek için gereken kuvvet de azalır ama makinenin bize sağladığı kazanç oranı (örneğin 3 kat, 2 kat gibi) değişmez. Dolayısıyla, III. ifade de doğrudur.
Sonuç:
Her üç ifade de doğru olduğuna göre, cevabımız I, II ve III’tür.
Doğru Cevap: D) I, II ve III
9. Soru: Palangalarla ilgili
- I. Kuvvetten kazancı, sabit makara sayısına bağlıdır.
- II. Hareketli makara sayısına göre kuvvet kazancı değişir.
- III. Sabit ve hareketli makaralar birlikte kullanılır.
- IV. Palangalar, kuvvetin yönünü değiştirebilir.
yukarıdaki bilgilerden hangisi yanlıştır?
Sevgili arkadaşlar, palangalar birden fazla makaranın bir araya gelmesiyle oluşan sistemlerdir. Gelin palangaların özelliklerini hatırlayarak bu soruyu çözelim.
Adım 1: İfadeleri Tek Tek İnceleyelim
- I. ifade: “Kuvvetten kazancı, sabit makara sayısına bağlıdır.”
Bu ifade yanlıştır. Palangalarda kuvvet kazancını sağlayan asıl kahramanlar hareketli makaralardır. Sabit makaralar ise genellikle sadece kuvvetin yönünü değiştirerek bize uygulama kolaylığı sağlarlar. Kuvvet kazancına doğrudan bir etkileri yoktur.- II. ifade: “Hareketli makara sayısına göre kuvvet kazancı değişir.”
Bu ifade doğrudur. Sisteme eklediğimiz her hareketli makara, yükü taşıyan ip sayısını artırır ve bu da kuvvet kazancını artırır.- III. ifade: “Sabit ve hareketli makaralar birlikte kullanılır.”
Bu ifade doğrudur. Palanga sisteminin tanımı zaten budur.- IV. ifade: “Palangalar, kuvvetin yönünü değiştirebilir.”
Bu ifade doğrudur. İpi aşağı doğru çektiğimiz palanga sistemlerinde, en üstteki sabit makara sayesinde kuvvetin yönü değişmiş olur.Adım 2: Yanlış Olan İfadeyi Bulalım
İncelemelerimiz sonucunda I. ifadenin yanlış olduğunu gördük. Soru da bizden yanlış olanı bulmamızı istiyor.
Sonuç:
Palangalarda kuvvet kazancı hareketli makara sayısına bağlıdır, sabit makara sayısına değil.
Doğru Cevap: A) I
10. Soru: Bir silindiri, ona bağlı olan bir kolla daha büyük daireler oluşturacak şekilde döndürdüğümüzde kuvvetten kazanç oluşur. Günlük yaşamda tornavida, İngiliz anahtarı, kapı kolları, direksiyon, anahtar ve musluk başı bu düzeneğe göre çalışır.
Yukarıdaki anlatım, aşağıdaki basit makinelerden hangisi ile ilgilidir?
Merhaba gençler! Bu soru bize bir basit makineyi tarif ediyor ve günlük hayattan örnekler veriyor. Hadi bu ipuçlarını birleştirelim!
Adım 1: Tanımı Analiz Edelim
Tanımda “bir silindir” ve “ona bağlı bir kol”dan bahsediliyor. Kolu çevirdiğimizde “büyük daireler”, silindirin kendisi ise “küçük daireler” çiziyor. Kuvveti büyük daire çizen kola uygulayıp, işi küçük daire çizen silindire yaptırıyoruz. Bu tanım, merkezleri aynı, yarıçapları farklı iki silindirden oluşan çıkrık sistemine aittir.
Adım 2: Örnekleri Düşünelim
- Tornavida: Kalın sapını (büyük daire) çevirerek ince metal ucunu (küçük daire/silindir) döndürürüz.
- Kapı kolu: Kolu (büyük daire) çevirerek kapının içindeki küçük mekanizmayı (silindir) döndürürüz.
- Musluk başı: Geniş başlığı (büyük daire) çevirerek suyun akmasını sağlayan içindeki ince mili (silindir) döndürürüz.
Tüm bu örnekler çıkrık sisteminin çalışma prensibini gösteriyor.
Sonuç:
Anlatılan ve örnekleri verilen basit makine çıkrıktır.
Doğru Cevap: A) Çıkrık
11. Soru: Şekildeki düzenekte M cismi F kuvveti ile dengelenmektedir. Bu düzenekte kuvvet kazancını artırmak için;
- I. Birinci makara sistemden çıkarılmalıdır.
- II. M yükü daha hafif bir yükle değiştirilmelidir.
- III. İkinci makara sistemden çıkarılmalıdır.
işlemlerinden hangileri yapılabilir?
Evet arkadaşlar, yine bir makara sorusu! Bu sefer amacımız sistemin kuvvet kazancını artırmak. Önce mevcut sistemin kazancını bulalım.
Adım 1: Mevcut Kuvvet Kazancını Hesaplayalım
Şekle baktığımızda 1. makaranın sabit, 2. makaranın ise yüke bağlı yani hareketli olduğunu görüyoruz. M yükünü taşıyan kaç ip var diye sayalım: 2 tane ip M yükünü yukarı doğru çekiyor. Bu demektir ki, bu sistemin kuvvet kazancı 2‘dir. (Yani F = M/2)
Amacımız kazancı 2’den daha büyük bir sayı yapmak.
Adım 2: Seçenekleri Değerlendirelim
- I. Birinci makara (sabit makara) sistemden çıkarılmalıdır.
Sabit makarayı çıkarırsak, ipi yukarı doğru çekmemiz gerekir. Ancak M yükünü taşıyan ip sayısı yine 2 olarak kalır. Kuvvet kazancı değişmez, sadece kuvvetin yönü değişir. Yani bu işlem kazancı artırmaz.- II. M yükü daha hafif bir yükle değiştirilmelidir.
Bu çok önemli bir nokta, dikkatli olalım! Kuvvet kazancı, makinenin bir özelliğidir, yükün değil. Daha hafif bir yük kullanırsak, uygulamamız gereken F kuvveti de azalır ama oran (kazanç) değişmez. Örneğin 100 N’luk yükü 50 N ile kaldırıyorsak (kazanç 2), 40 N’luk yükü 20 N ile kaldırırız (kazanç yine 2). Dolayısıyla bu işlem de kazancı artırmaz.- III. İkinci makara (hareketli makara) sistemden çıkarılmalıdır.
Hareketli makarayı çıkarırsak, sistem sadece bir sabit makaradan oluşur. Sabit makarada kuvvet kazancı 1‘dir (yani kazanç yoktur). Bu işlem kazancı 2’den 1’e düşürür, yani azaltır.Sonuç:
Gördüğümüz gibi, verilen işlemlerden hiçbiri bu sistemdeki kuvvet kazancını artırmıyor. Bir palangada kuvvet kazancını artırmak için genellikle sisteme yeni hareketli makaralar eklemek gerekir. Bu soruda verilen seçenekler arasında doğru bir cevap bulunmamaktadır. Bu tür sorular bazen dikkatinizi ve konunun temel mantığını ne kadar iyi anladığınızı ölçmek için sorulabilir. Unutmayın: Kuvvet kazancı, makinenin yapısıyla ilgilidir, üzerine konulan yükle değil!
Bu sorunun seçeneklerinde bir hata olduğu anlaşılıyor. Fizik kurallarına göre, verilen eylemlerden hiçbiri kuvvet kazancını artırmaz.
