8. Sınıf Fen Bilimleri Ders Kitabı Cevapları SDR Dİkey Yayınları Sayfa 170

Harika bir etkinlik, sevgili öğrenciler! Gelin şimdi bu kaldıraç deneyindeki soruları birlikte adım adım analiz edelim ve çözelim. Fen bilimleri ne kadar eğlenceli, değil mi? İşte başlıyoruz!

Soru 1: Dinamometre hangi deliğe asılı iken dinamometrede okunan değer dilbasara takılı olan ağırlıktan daha küçük bir değeri göstermiştir? Sebebini açıklayınız.

Çözüm:

Bu soruyu cevaplamak için kaldıraçlardaki sihirli formülü, yani kuvvet kazancı prensibini hatırlamamız gerekiyor. Unutmayın, amacımız genellikle bir işi daha az kuvvet harcayarak yapmaktır. Buna kuvvet kazancı diyoruz.

Adım 1: Kuvvet Kazancı Kuralını Hatırlayalım
Bir kaldıraçta kuvvet kazancı sağlayabilmek için, kuvveti uyguladığımız noktanın desteğe olan uzaklığının (yani kuvvet kolunun), yükün desteğe olan uzaklığından (yani yük kolundan) daha uzun olması gerekir. Kısacası: Kuvvet Kolu > Yük Kolu ise kuvvetten kazanç vardır! Bu durumda dinamometrede okuduğumuz değer, astığımız ağırlıktan daha küçük olur.

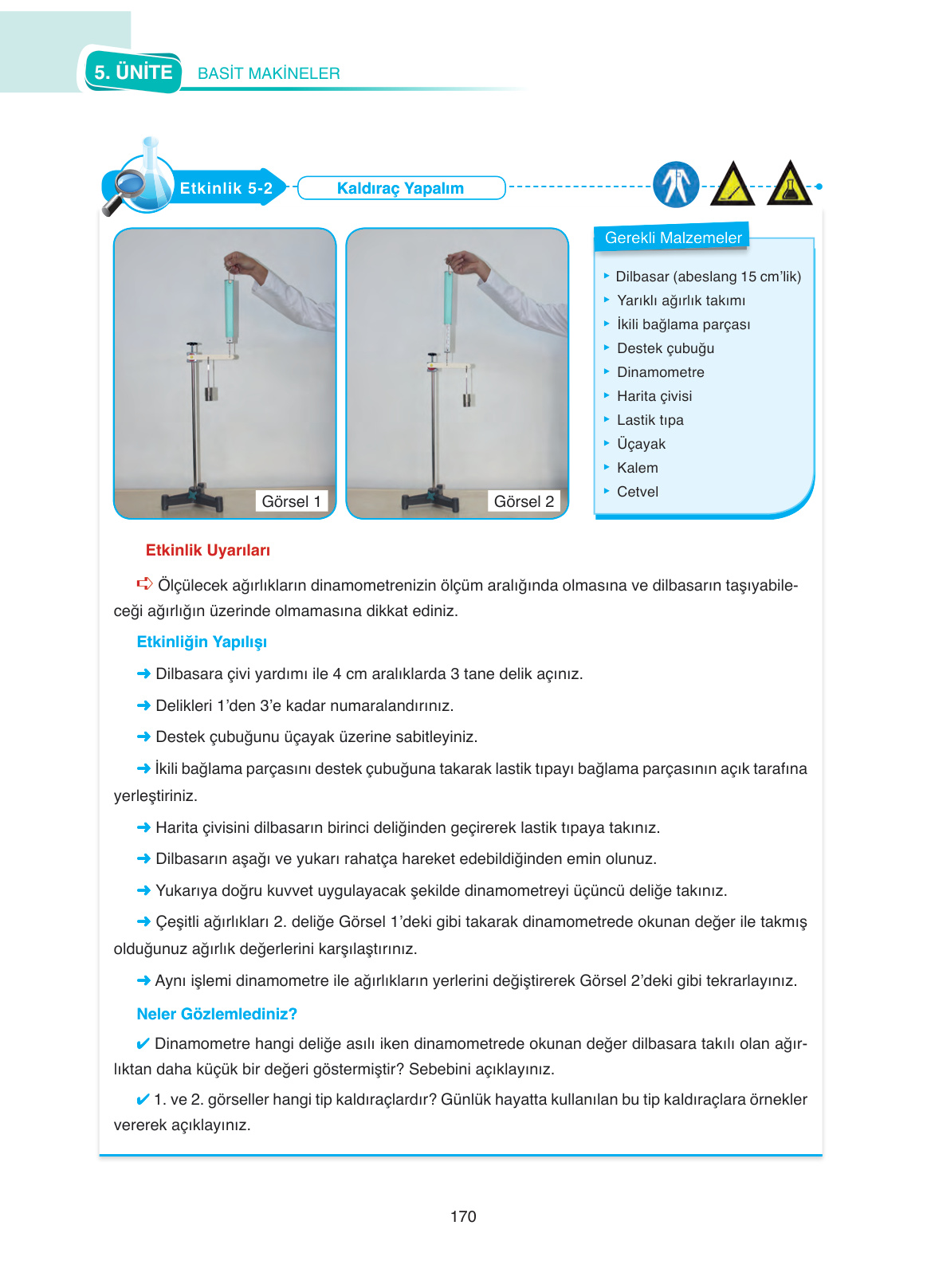

Adım 2: Görsel 1’i İnceleyelim
Görsel 1’e dikkatlice bakalım.

• Destek: Ortadaki çubuk.
• Yük (Ağırlık): Desteğe daha yakın olan 2. deliğe asılmış. Yani yük kolu daha kısa.
• Kuvvet (Dinamometre): Desteğe daha uzak olan 3. deliğe asılmış. Yani kuvvet kolu daha uzun.

Bu durumda, kuvvet kolu yük kolundan uzun olduğu için kesinlikle bir kuvvet kazancı elde ederiz. Bu da demek oluyor ki, dinamometrede okunan değer, astığımız ağırlıktan daha küçük olacaktır. Tıpkı ağır bir kapıyı menteşelerinden (destek) en uzak noktadan (kuvvet kolu uzun) itmenin daha kolay olması gibi!

Adım 3: Görsel 2’yi İnceleyelim
Şimdi de Görsel 2’ye bakalım. Burada durum tam tersi.

• Destek: Yine ortadaki çubuk.
• Yük (Ağırlık): Desteğe daha uzak olan 3. deliğe asılmış. Yani yük kolu daha uzun.
• Kuvvet (Dinamometre): Desteğe daha yakın olan 2. deliğe asılmış. Yani kuvvet kolu daha kısa.

Burada kuvvet kolu yük kolundan kısa olduğu için kuvvetten kazanç yoktur, hatta kayıp vardır. Bu yüzden dinamometre, astığımız ağırlıktan daha büyük bir değer gösterir.

Sonuç:
Sorumuzun cevabı çok net bir şekilde ortaya çıktı. Dinamometre, Görsel 1’deki gibi 3. deliğe asılıyken okunan değer, asılan ağırlıktan daha küçük olur.

Sebebi ise, bu durumda kuvvet kolunun yük kolundan daha uzun olması ve bu sayede kuvvetten kazanç sağlanmasıdır.

Soru 2: 1. ve 2. görseller hangi tip kaldıraçlardır? Günlük hayatta kullanılan bu tip kaldıraçlara örnekler vererek açıklayınız.

Çözüm:

Harika bir soru! Kaldıraçları sınıflandırmak, onları daha iyi anlamamızı sağlar. Gelin görsellerdeki kaldıraç tipini bulalım ve günlük hayattaki benzerlerini keşfedelim.

Adım 1: Kaldıraç Tiplerini Hatırlayalım
Kaldıraçları; destek, yük ve kuvvetin konumlarına göre 3’e ayırırız:

• Desteğin Ortada Olduğu Kaldıraçlar (1. Tip): Destek, yük ile kuvvetin arasında yer alır.
• Yükün Ortada Olduğu Kaldıraçlar (2. Tip): Yük, destek ile kuvvetin arasında yer alır.
• Kuvvetin Ortada Olduğu Kaldıraçlar (3. Tip): Kuvvet, destek ile yükün arasında yer alır.

Adım 2: Görsellerdeki Düzeneği Analiz Edelim
Her iki görselde de düzeneğimiz aynı şekilde kurulmuş.

• Bir uçta yük (ağırlık) var.
• Diğer uçta kuvvet (dinamometre ile çekiyoruz) var.
• Bu ikisinin tam ortasında ise destek (dengeyi sağlayan çubuk) bulunuyor.

Yani sıralamamız: Yük – Destek – Kuvvet şeklinde. Bu sıralama bize bu düzeneğin desteğin ortada olduğu tip kaldıraç olduğunu gösteriyor.

Adım 3: Günlük Hayattan Örnekler Verelim
Desteğin ortada olduğu kaldıraçlar hayatımızın her yerinde! İşte aklımıza ilk gelenler:

• Tahterevalli: Bu, en klasik örnektir! Bir tarafta oturan arkadaşınız (yük), diğer tarafta siz (kuvvet) ve ortada dengeyi sağlayan nokta (destek).
• Makas: Kestiğiniz kağıt (yük) ile parmaklarınızla güç uyguladığınız yer (kuvvet) arasında, makasın iki parçasını birleştiren vida (destek) bulunur.
• Pense ve Kerpeten: Tıpkı makas gibi, sıktığınız nesne (yük) ile elinizle uyguladığınız kuvvet arasında birleşme noktası (destek) vardır.
• Levye: Ağır bir taşı kaldırmak için altına küçük bir taş (destek) koyup levye ile kanırttığınızda da bu tip kaldıracı kullanmış olursunuz.

Sonuç:
Görsel 1 ve 2’deki düzenekler, desteğin arada olduğu tip kaldıraçlara örnektir. Günlük hayatta kullandığımız tahterevalli, makas ve pense gibi aletler de bu kaldıraç tipinin en güzel örnekleridir.
