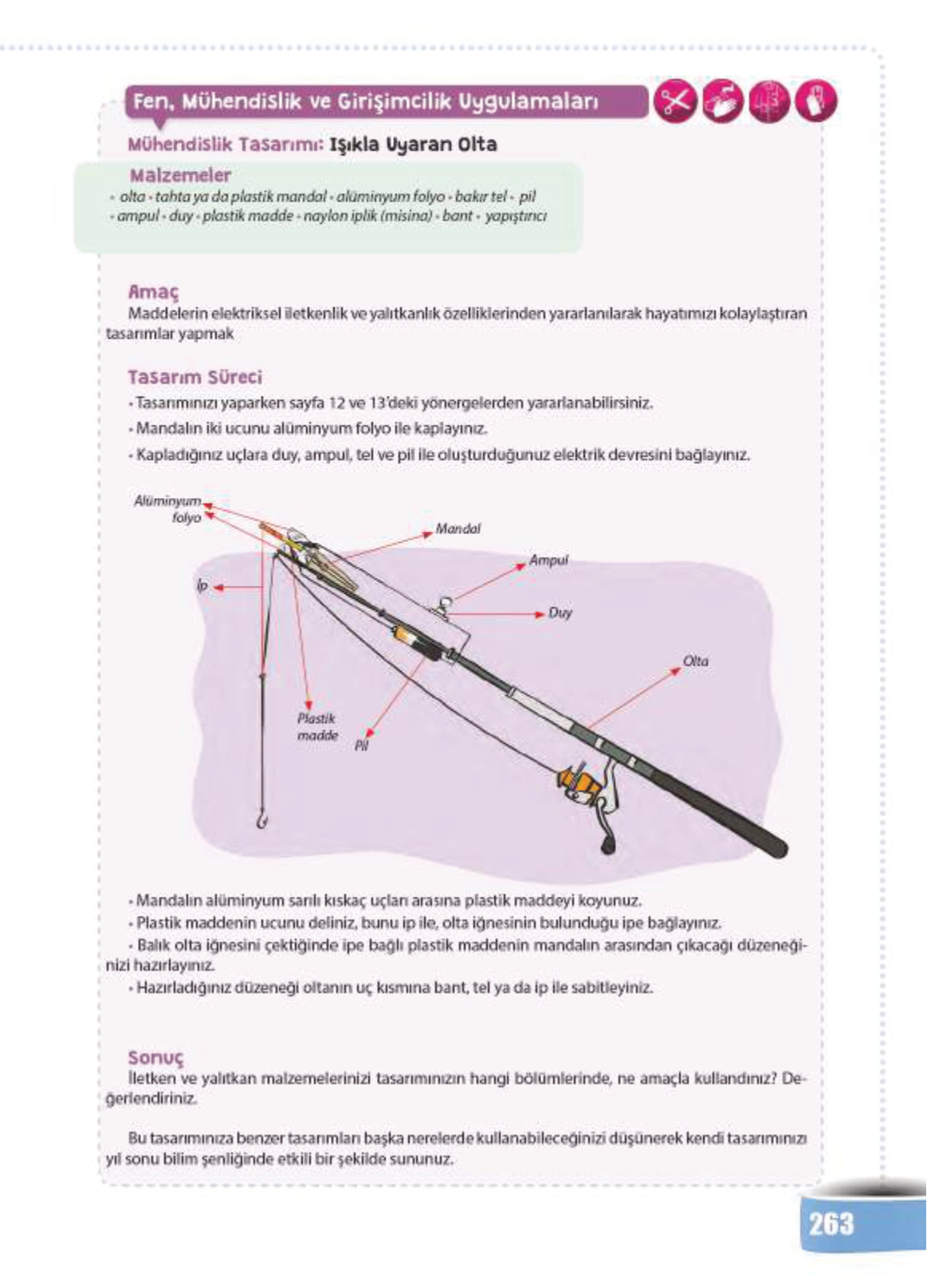

6. Sınıf Fen Bilimleri Ders Kitabı Cevapları Sevgi Yayınları Sayfa 263

Merhaba sevgili öğrencim, bugün seninle fen bilimleri dersimizin en eğlenceli konularından biri olan “Mühendislik ve Tasarım” üzerine konuşacağız. Görseldeki “Işıkla Uyaran Olta” projesi, elektrik devrelerini, iletkenliği ve yalıtkanlığı anlamak için harika bir örnek. Hadi gel, bu deneyin sonucunu ve mantığını birlikte adım adım çözelim.

Soru: İletken ve yalıtkan malzemelerinizi tasarımınızın hangi bölümlerinde, ne amaçla kullandınız? Değerlendiriniz.

Bu soruyu cevaplamadan önce, tasarladığımız bu oltanın nasıl çalıştığını anlamamız gerekiyor. Buradaki temel mantık, basit bir elektrik devresi kurmak ve bu devreyi bir anahtar yardımıyla kontrol etmektir.

Çözüm ve Değerlendirme:

Tasarımımızda malzemeleri şu şekilde sınıflandırıp kullandık:

Adım 1: İletken Malzemelerin Kullanımı

• Alüminyum Folyo ve Bakır Tel: Bu malzemeleri iletken oldukları için kullandık.
• Kullanım Amacı: Mandalın uçlarına sardığımız alüminyum folyo, pil ve ampul arasındaki elektrik akımını sağlamak için bir köprü görevi görür. Bakır teller ise elektriği pilden ampule taşır. Yani, balık oltaya takıldığında bu iletkenler birbirine değecek ve devre tamamlanıp ışık yanacaktır.

Adım 2: Yalıtkan Malzemelerin Kullanımı

• Plastik Madde (Araya konulan parça): Bu malzemeyi yalıtkan olduğu için kullandık. Bu projenin en kilit noktası burasıdır.
• Kullanım Amacı: Mandalın folyo sarılı uçları arasına koyduğumuz bu plastik, elektriğin geçmesini engeller. Yani devreyi “açık devre” konumunda tutar ve ışığın gereksiz yere yanmasını önler. Ne zaman ki balık yemi çeker, bu plastik parça aradan çıkar, iletken uçlar birbirine değer ve ışık yanar (balık yakalandı sinyali verir).
• Mandalın Gövdesi ve İp (Misina): Mandalın kendisi (plastik veya tahta) ve ip de yalıtkandır. Böylece elektriğin elimize veya oltanın diğer kısımlarına geçmesini engelleriz, sadece ampule gitmesini sağlarız.

Özetle Değerlendirmemiz:

Bu tasarımda; iletkenleri (folyo, tel) elektriği taşımak ve sinyal vermek için, yalıtkanları (plastik parça) ise devreyi kontrol etmek ve balık yakalanana kadar elektriği kesmek için bir “anahtar” gibi kullandık.

Bu mantığı anladıysan, benzer sistemlerin günlük hayatta kapı zillerinde veya hırsız alarmlarında da kullanıldığını fark edebilirsin. Harika bir iş çıkardın!
