5. Sınıf Fen Bilimleri Ders Kitabı Cevapları SDR Dİkey Yayınları Sayfa 176

Harika bir soru! Hadi gel, bu konuyu birlikte güzelce anlayalım. Ben senin Fen Bilimleri öğretmeninim ve bu konuyu sana en anlaşılır şekilde anlatacağım.

Görseldeki soruyu ve konuyu adım adım inceleyelim.

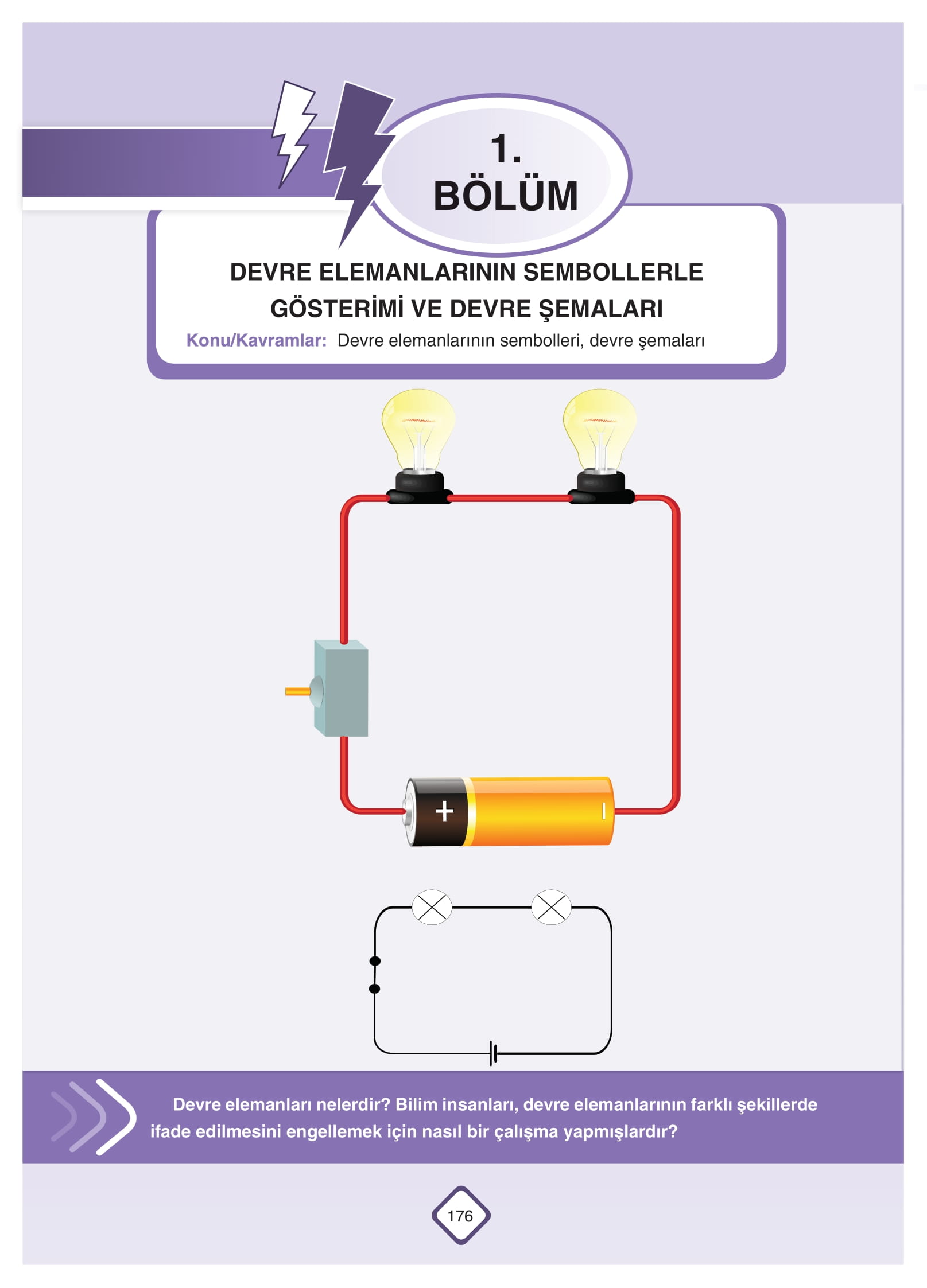

Soru: Devre elemanları nelerdir? Bilim insanları, devre elemanlarının farklı şekillerde ifade edilmesini engellemek için nasıl bir çalışma yapmışlardır?

Bu sorunun aslında iki bölümü var. Önce ilk bölümü, sonra da ikinci bölümü cevaplayalım.

Adım 1: Devre Elemanlarını Tanıyalım

Öncelikle, basit bir elektrik devresi kurmak için nelere ihtiyacımız var bir düşünelim. Tıpkı görselin üst kısmındaki resimdeki gibi! İşte bu devreyi oluşturan her bir parçaya biz devre elemanı diyoruz. Temel devre elemanlarımız şunlardır:

• Pil (Güç Kaynağı): Devreye elektrik enerjisini sağlayan elemandır. Tıpkı oyuncak arabamızın çalışması için gereken enerji gibi, ampulün yanması için gereken enerjiyi de pil verir.
• Ampul: Elektrik enerjisini kullanarak bize ışık veren elemandır. Elektrik ona ulaştığında parlamaya başlar.
• Anahtar: Devreden elektriğin geçip geçmeyeceğini kontrol etmemizi sağlayan bir kapı gibidir. Anahtarı kapattığımızda (düğmeye bastığımızda) elektrik devreyi dolaşır ve ampul yanar. Anahtarı açtığımızda ise yol kesilir ve ampul söner.
• Bağlantı Kablosu: Elektriğin pilden çıkıp diğer devre elemanlarına ulaşmasını sağlayan yoldur. Bu kablolar olmadan elektrik bir yerden bir yere gidemez.

Adım 2: Bilim İnsanları Ne Yapmış? Ortak Bir Dil Oluşturmuşlar!

Şimdi sorunun ikinci ve en önemli kısmına gelelim. Düşünsene, Türkiye’deki bir bilim insanı bir devre çiziyor, ama pili kare şeklinde, ampulü de üçgen şeklinde çiziyor. Japonya’daki bir bilim insanı ise pili yuvarlak, ampulü de yıldız şeklinde çiziyor. Ne kadar kafa karıştırıcı olurdu, değil mi? Kimse birbirinin ne çizdiğini anlayamazdı!

İşte bu karışıklığı önlemek için bilim insanları bir araya gelmişler ve demişler ki: “Tüm dünyada herkesin anlayabileceği ortak bir dil oluşturalım.” Bu ortak dil, sembollerdir.

Her devre elemanı için özel bir sembol belirlemişler. Böylece dünyanın neresine gidersen git, bir devre şemasına baktığında herkes aynı şeyi anlar.

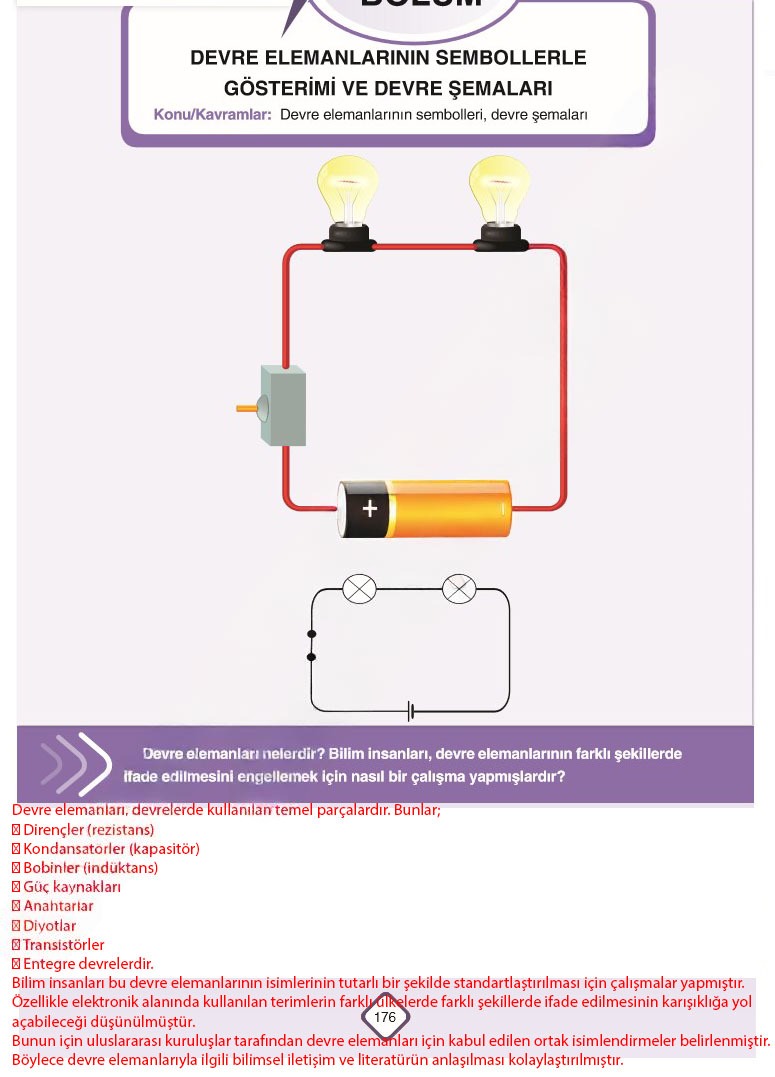

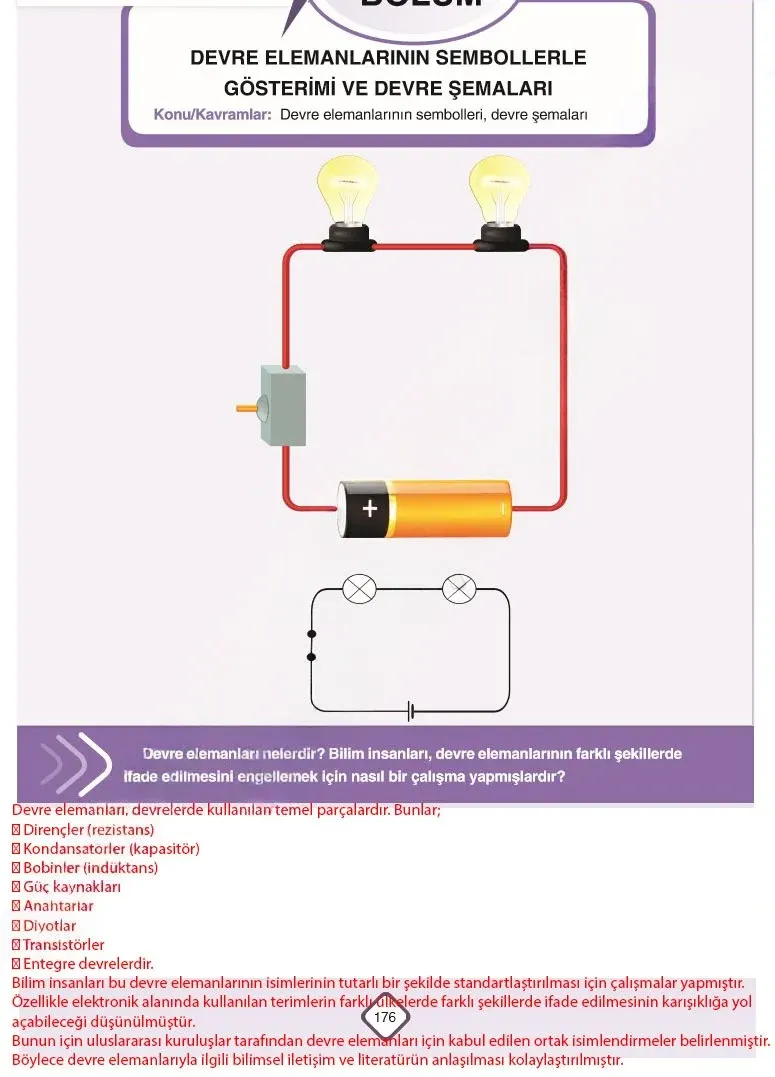

Görselin alt kısmındaki çizime dikkatlice bak. Orada gördüğün şekiller, üstteki resimdeki gerçek devre elemanlarının sembollerle çizilmiş halidir. Bu çizime de devre şeması denir.

Sonuç olarak;

Bilim insanları, devre elemanlarının herkes tarafından aynı şekilde anlaşılabilmesi için uluslararası geçerliliği olan ortak semboller oluşturmuşlardır. Bu sayede bilimsel iletişim kolaylaşmış ve karışıklıkların önüne geçilmiştir.
