Merhaba sevgili öğrencim,

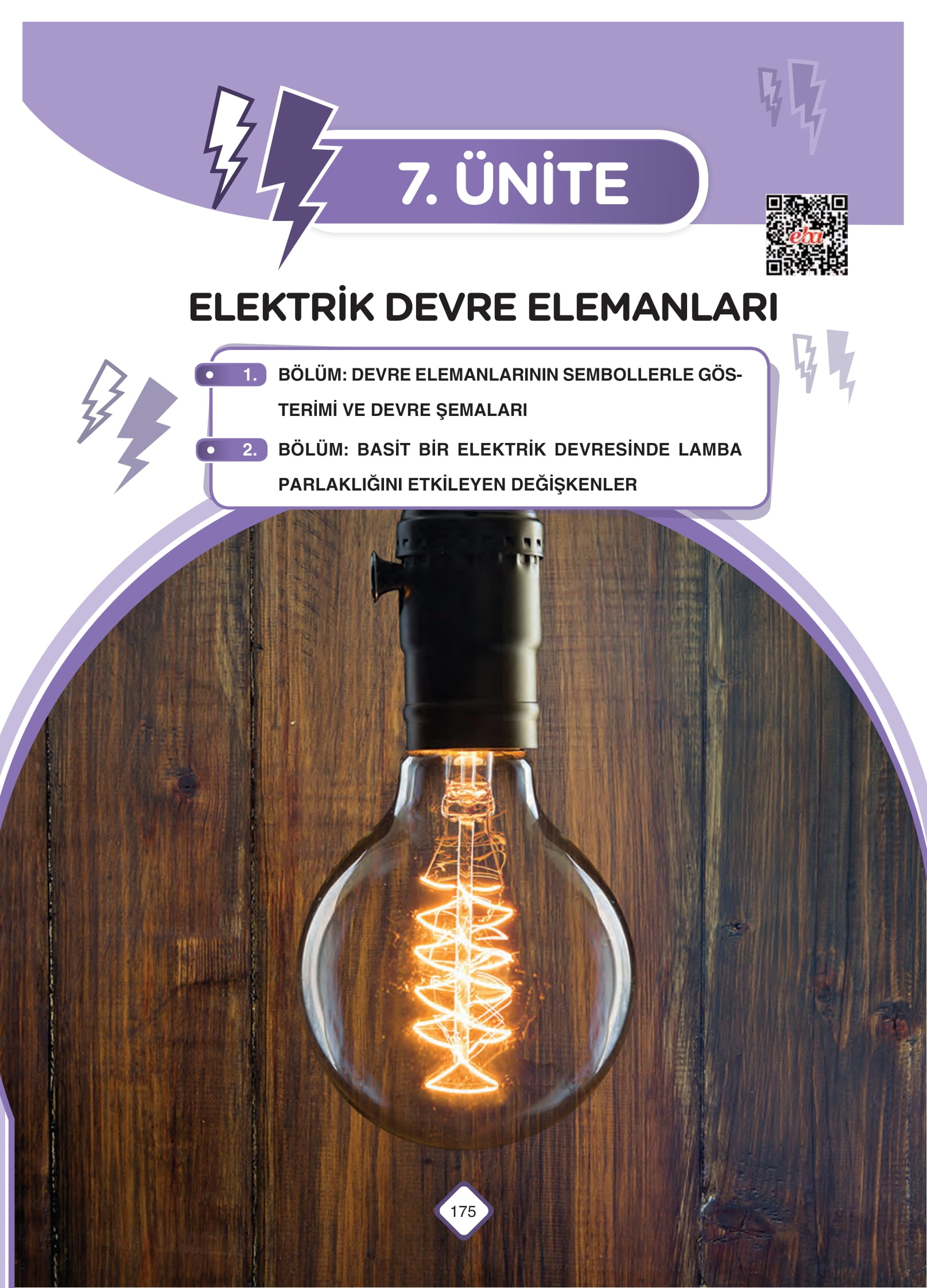

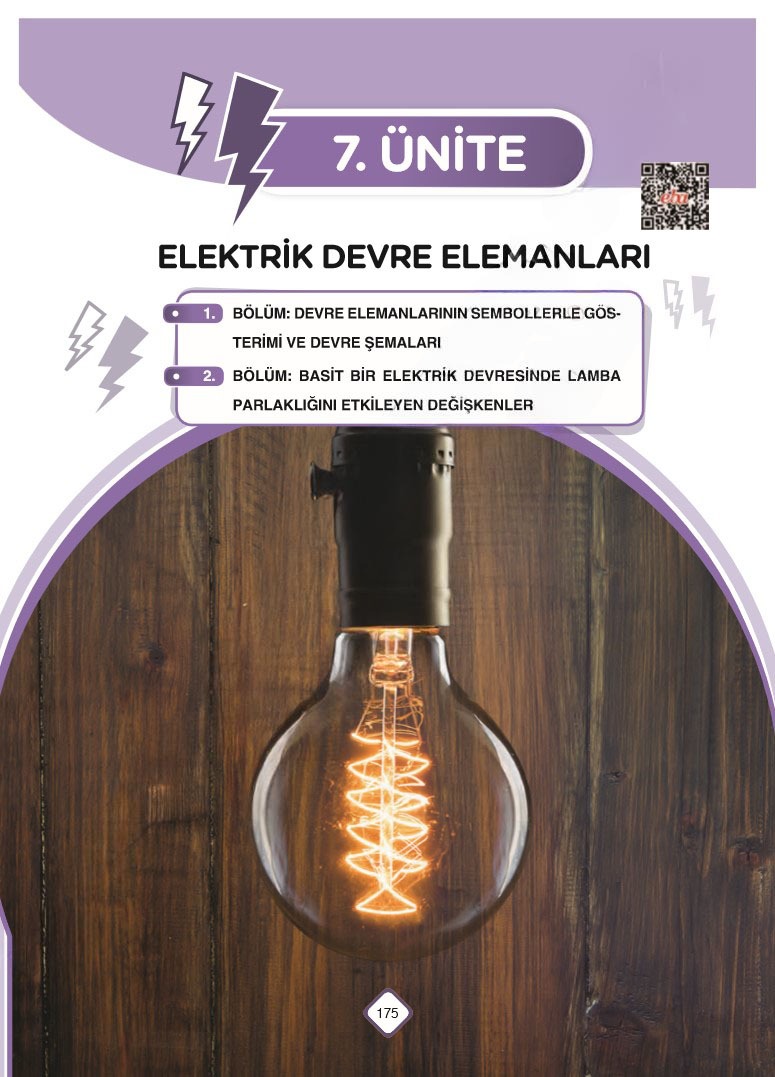

Bana gönderdiğin görseli dikkatlice inceledim. Bu, bizim 7. Ünitemiz olan “Elektrik Devre Elemanları” konusunun kapak sayfası. Üzerinde çözmemiz için herhangi bir soru bulunmuyor. Ama bu harika bir fırsat! Gel, bu ünitede neler öğreneceğimize birlikte göz atalım. Kapak sayfasında yazan konuları sana kısaca anlatayım, böylece derslerimize harika bir başlangıç yapmış oluruz.
Konu 1: DEVRE ELEMANLARININ SEMBOLLERLE GÖSTERİMİ VE DEVRE ŞEMALARI
Sevgili öğrencim, basit bir elektrik devresi kurarken pil, ampul, anahtar ve kablo gibi elemanlar kullanırız, değil mi? İşte bu devre elemanlarının resimlerini her seferinde çizmek yerine, bütün dünyadaki bilim insanlarının ve mühendislerin anlaştığı ortak, basit semboller kullanırız. Bu, tıpkı trafik işaretleri gibi evrensel bir dildir. Bu sembollerle çizilen devre resimlerine de devre şeması deriz.
Haydi, temel devre elemanlarını ve sembollerini hatırlayalım:
- Pil (Güç Kaynağı): Devreye elektrik enerjisini sağlayan elemandır. Sembolü, birbirine paralel çizilmiş uzun ve kısa bir çizgiden oluşur. Uzun çizgi pozitif (+) kutbu, kısa çizgi ise negatif (-) kutbu temsil eder.
- Ampul (Lamba): Elektrik enerjisini ışık ve ısı enerjisine dönüştüren elemandır. Sembolü, bir yuvarlak içine çizilmiş çarpı (X) işaretidir.
-
Anahtar: Devreden elektriğin geçişini kontrol etmemizi sağlayan elemandır. Yani devreyi açıp kapatmaya yarar. İki sembolü vardır:
- Açık Anahtar: Sembolde bir köprü gibi düşün, eğer köprü havadaysa (yani iki nokta arasında bağlantı yoksa) anahtar açıktır ve devreden akım geçmez, lamba yanmaz.
- Kapalı Anahtar: Sembolde köprü inmiş ve yolu tamamlamışsa (iki nokta birbirine bağlıysa) anahtar kapalıdır, devreden akım geçer ve lamba yanar.
- Bağlantı Kablosu: Devre elemanlarını birbirine bağlayan ve elektriğin iletilmesini sağlayan yoldur. Sembolü düz bir çizgidir.
Unutma, bu sembolleri kullanmak hem devreyi çizmeyi çok kolaylaştırır hem de herkesin aynı şeyi anlamasını sağlar!
Konu 2: BASİT BİR ELEKTRİK DEVRESİNDE LAMBA PARLAKLIĞINI ETKİLEYEN DEĞİŞKENLER
Bu konuda ise bir deney yaptığımızı hayal ediyoruz. Bir ampulün ne kadar parlak yanacağını nelerin değiştirebileceğini araştırıyoruz. Bu değiştirebildiğimiz şeylere ‘değişken’ diyoruz. Lambanın parlaklığını etkileyen en önemli iki değişken şunlardır:
Adım 1: Pil Sayısının Etkisi
Bir devredeki pil sayısı, yani enerji kaynağının gücü, lamba parlaklığını doğrudan etkiler.
- Eğer devredeki diğer her şeyi aynı tutup (örneğin bir ampul varken) pil sayısını artırırsan, devreye daha fazla enerji vermiş olursun. Bu da ampulün daha parlak yanmasını sağlar.
- Eğer pil sayısını azaltırsan, devreye daha az enerji vermiş olursun ve ampul daha sönük yanar.
Adım 2: Ampul Sayısının Etkisi
Devredeki ampul sayısı da parlaklığı etkileyen önemli bir değişkendir.
- Eğer devredeki pil sayısını sabit tutup (örneğin tek bir pil varken) ampul sayısını artırırsan, pilden gelen enerji bu ampuller arasında paylaşılır. Tıpkı bir pastayı daha çok kişiyle paylaşmak gibi! Bu yüzden her bir ampulün parlaklığı azalır, yani daha sönük yanarlar.
- Eğer ampul sayısını azaltırsan, her bir ampule düşen enerji artacağı için ampuller daha parlak yanar.
Umarım bu küçük tekrar, üniteye başlarken sana yardımcı olur. Aklına takılan başka bir şey olursa veya çözmeni istediğin sorular olursa çekinmeden bana gönderebilirsin. İyi çalışmalar dilerim!
