Merhaba sevgili öğrencilerim,

Ben sizin Fen Bilimleri öğretmeninizim. Bugün sizlerle birlikte elektrik devreleri konusunu daha iyi anlamak için kitaptaki bu güzel etkinliği yapacağız. Bana gönderdiğiniz görseldeki soruları şimdi adım adım, hep birlikte çözeceğiz. Hazırsanız başlayalım!

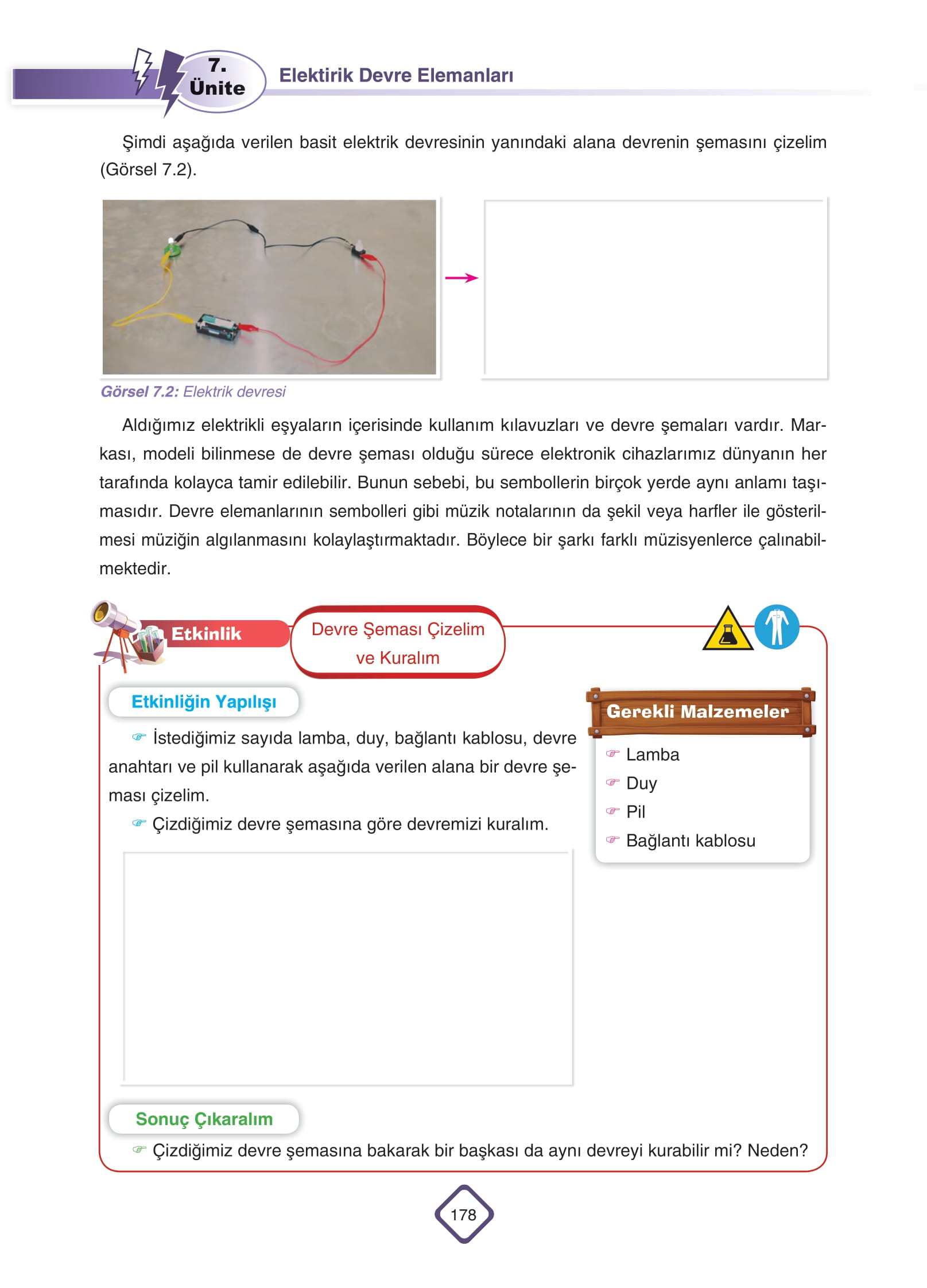

Soru 1: Şimdi aşağıda verilen basit elektrik devresinin yanındaki alana devrenin şemasını çizelim (Görsel 7.2).

Harika bir görev! Bir elektrik devresinin resmini, onun sembollerle çizilmiş şemasına dönüştüreceğiz. Tıpkı bir haritayı okumak gibi! Haydi gelin, bu elektrik devresinin şemasını birlikte adım adım çizelim!

Çözüm:

Adım 1: Devre Elemanlarını Tanıyalım
Önce görseldeki devrede hangi elemanlar var, onlara bir bakalım. Dikkatlice incelediğimizde şunları görüyoruz:

• Bir adet pil (devreye enerji veren kaynak)
• Bir adet lamba (enerjiyi ışığa çeviren eleman)
• Bir adet anahtar (devreyi açıp kapatmaya yarayan eleman). Görselde anahtarın kolu havada, yani açık durumda. Bu, elektriğin geçmediği ve lambanın yanmadığı anlamına gelir.
• Birbirine bağlı bağlantı kabloları (elektriği taşıyan yollar)

Adım 2: Sembolleri Hatırlayalım
Şimdi bu devre elemanlarının şemalarda nasıl çizildiğini, yani sembollerini hatırlayalım.

• Pil: Birbirine paralel, biri uzun ve ince (+), diğeri kısa ve kalın (-) olan iki çizgi ile gösterilir.
• Lamba: İçinde çarpı (X) işareti olan bir daire ile gösterilir.
• Açık Anahtar: Aralarında bir boşluk olan iki küçük daire ve bu dairelerden birine bağlı, ucu havada duran bir çizgi ile gösterilir.
• Bağlantı Kablosu: Düz bir çizgi ile gösterilir.

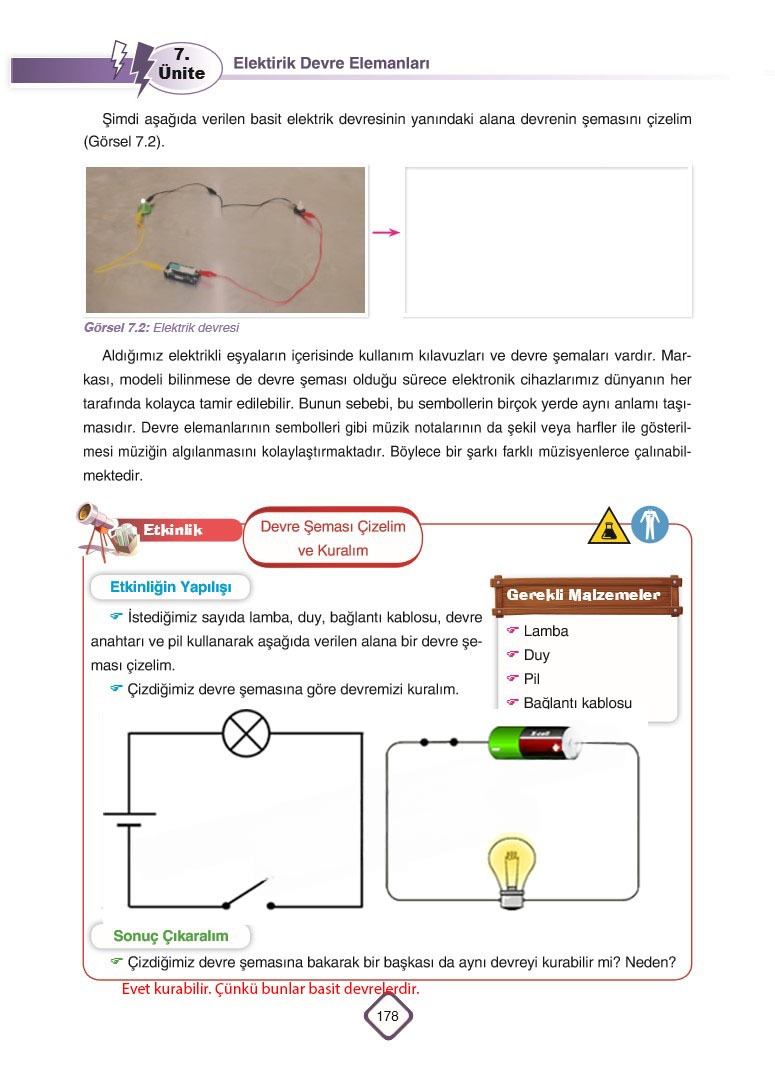

Adım 3: Şemayı Çizelim
Artık sembolleri biliyoruz. Şimdi bu sembolleri, kablolarla birbirine bağlandığı sırayla çizelim. Genellikle dikdörtgen bir şekil oluşturacak şekilde çizeriz.

Önce pil sembolünü çizin. Pilin artı (+) ucundan düz bir çizgi (kablo) çıkarın. Bu çizgiyi açık anahtar sembolünün bir ucuna bağlayın. Anahtarın diğer ucundan yeni bir çizgi çıkarıp lamba sembolüne bağlayın. Son olarak, lamba sembolünün diğer ucundan bir çizgi daha çıkarıp pilin eksi (-) ucuna bağlayın.

Sonuç:
İşte bu kadar! Artık elimizde, Görsel 7.2’deki devrenin aynısını temsil eden bir devre şeması var. Bu şema, devrenin nasıl çalıştığını bize sembollerle anlatan basit bir çizimdir.

Soru 2 (Sonuç Çıkaralım): Çizdiğimiz devre şemasına bakarak bir başkası da aynı devreyi kurabilir mi? Neden?

Bu harika bir soru! Bilimin neden evrensel bir dil olduğunu anlamamızı sağlayacak. Gelin birlikte düşünelim.

Çözüm:

Adım 1: Cevabı Verelim
Bu sorunun cevabı kocaman bir EVET! Çizdiğimiz devre şemasına bakan başka bir kişi, devrenin aynısını rahatlıkla kurabilir.

Adım 2: Nedenini Açıklayalım
Peki ama neden? Sebebi çok basit ve çok önemli. Çünkü devre şemalarında kullandığımız semboller (pil, lamba, anahtar sembolleri gibi) bilim insanları tarafından kabul edilmiş evrensel işaretlerdir.

Bunu şuna benzetebiliriz: Tıpkı müzik notaları gibi! Türkiye’deki bir müzisyen ile Japonya’daki bir müzisyen aynı notalara bakarak aynı melodiyi çalabilir. Çünkü notalar müziğin ortak dilidir.

Aynı şekilde, bizim çizdiğimiz bu devre şemasını anlayan herhangi bir öğrenci veya mühendis, dünyanın neresinde olursa olsun, aynı malzemeleri kullanarak devremizin birebir aynısını kurabilir. Lamba sembolünün ne anlama geldiğini, pil sembolünün ne olduğunu herkes aynı şekilde bilir.

Sonuç:
Kısacası, devre şemaları elektriğin ortak dilidir ve bu sayede herkesin aynı devreyi kolayca ve doğru bir şekilde kurabilmesini sağlar. Bu yüzden bilimsel sembolleri öğrenmek çok önemlidir.

Umarım her şeyi net bir şekilde anlamışsınızdır. Aklınıza takılan bir şey olursa çekinmeden sorun. Harikasınız çocuklar!
