7. Sınıf Fen Bilimleri Ders Kitabı Cevapları Aydın Yayınları Sayfa 201
Merhaba sevgili öğrencilerim, ben Fen Bilimleri öğretmeniniz.
Bugün kitabımızdaki ampullerin bağlanma şekilleriyle ilgili çok önemli bir konuyu inceleyeceğiz. Görseldeki devreleri birlikte analiz edelim ve ampul parlaklıklarının neden değiştiğini adım adım, kolayca anlayalım. Bu konu sınavda sıkça karşımıza çıkar, o yüzden dikkatle dinleyin.
Soru 1: Seri Bağlı Devrelerde Ampul Sayısı Artarsa Parlaklık Nasıl Değişir?

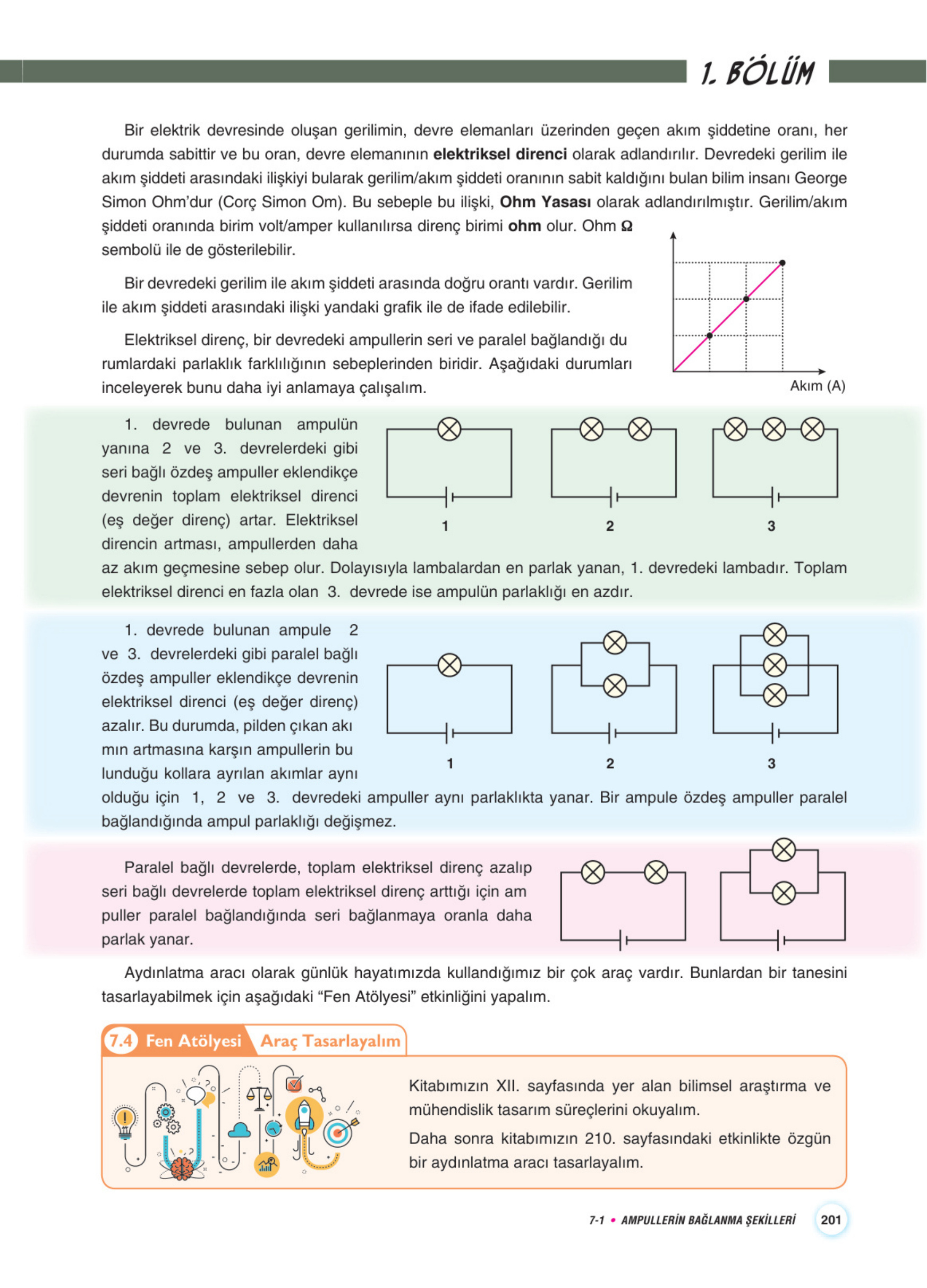

Görselin ilk kısmında 1, 2 ve 3 numaralı devreler var. Bu devrelerde ampuller peş peşe, yani seri olarak bağlanmış. Bakalım ampul sayısı arttıkça parlaklık nasıl değişiyor.
Adım 1
İlk olarak 1 numaralı devreye bakalım. Bu devrede pile bağlı sadece bir tane ampul var. Bu ampul, pilden gelen tüm elektrik akımını tek başına kullanır ve belirli bir parlaklıkta yanar.
Adım 2
Şimdi 2 ve 3 numaralı devrelere bakalım. 2. devrede iki, 3. devrede ise üç tane özdeş ampul peş peşe bağlanmış. Seri bağlamayı, elektriğin geçmek zorunda olduğu bir engelli koşu gibi düşünebilirsiniz. Ne kadar çok engel (ampul) eklerseniz, koşucunun (elektrik akımının) ilerlemesi o kadar zorlaşır. Yani, devredeki ampul sayısı arttıkça devrenin toplam direnci de artar.
Adım 3
Peki direncin artması ne anlama geliyor? Direnç, elektriğe karşı gösterilen zorluktur. Zorluk artarsa, devreden geçen elektrik akımı azalır. Ampulün parlaklığı da üzerinden geçen akıma bağlı olduğuna göre, akım azalınca parlaklık da azalır.
Sonuç ve Açıklama:
Bu durumda devreleri parlaklıklarına göre sıralarsak:
- En az direnç 1. devrede olduğu için en fazla akım bu devreden geçer. Dolayısıyla en parlak yanan ampul 1. devredeki ampuldür.
- En fazla direnç 3. devrede olduğu için en az akım bu devreden geçer. Bu yüzden en sönük yanan ampuller 3. devredeki ampullerdir.
Kısacası, seri bağlı bir devrede ampul sayısı arttıkça, her bir ampulün parlaklığı azalır. Parlaklık sıralaması: 1 > 2 > 3 şeklinde olur.
Soru 2: Paralel Bağlı Devrelerde Ampul Sayısı Artarsa Parlaklık Nasıl Değişir?
Görselin ikinci kısmındaki devrelere bakalım. Burada da 1, 2 ve 3 numaralı devreler var ama bu sefer ampuller alt alta, yani paralel bağlanmış. Hadi bu durumu inceleyelim.
Adım 1
Paralel bağlamayı, elektriğin seçebileceği farklı otoyol şeritleri gibi düşünebilirsiniz. Yeni bir ampul eklediğinizde, aslında elektriğe geçmesi için yeni bir şerit (yol) açmış olursunuz. Bu, elektriğin işini kolaylaştırır.
Adım 2
Daha fazla yol, akımın daha kolay geçmesi demektir. Bu yüzden, paralel bağlı devrede ampul sayısı arttıkça devrenin toplam direnci azalır. Bu durum, pilden daha fazla akım çekilmesini sağlar.
Adım 3
İşte en önemli kısım burası, dikkat! Pilden çıkan ana akım artsa da, bu akım her bir ampulün olduğu kola (şeride) bölünür. Devrelerdeki piller ve ampuller özdeş olduğu için, her bir ampulün üzerine düşen gerilim (elektriksel basınç) pilin gerilimiyle aynı kalır. Bu sayede her bir ampulün üzerinden geçen akım miktarı değişmez.
Sonuç ve Açıklama:
Bu ne anlama geliyor? Çok basit!
- 1. devredeki ampul ne kadar parlak yanıyorsa, 2. ve 3. devredeki her bir ampul de aynı parlaklıkta yanar. Çünkü her birinin üzerinden geçen akım miktarı aynıdır.
Unutmayın! Özdeş piller ve ampullerle kurulan paralel bağlı devrelerde, kaç tane ampul eklerseniz ekleyin, her birinin parlaklığı değişmez. Parlaklık sıralaması: 1 = 2 = 3 şeklinde olur.
ÖZETLE SEVGİLİ GENÇLER:
Eğer ampulleri seri bağlarsanız (arka arkaya), eklediğiniz her ampul diğerlerini sönükleştirir.
Eğer ampulleri paralel bağlarsanız (alt alta), eklediğiniz yeni ampuller diğerlerinin parlaklığını etkilemez, hepsi aynı parlaklıkta yanmaya devam eder (tabii pil bitene kadar!).
