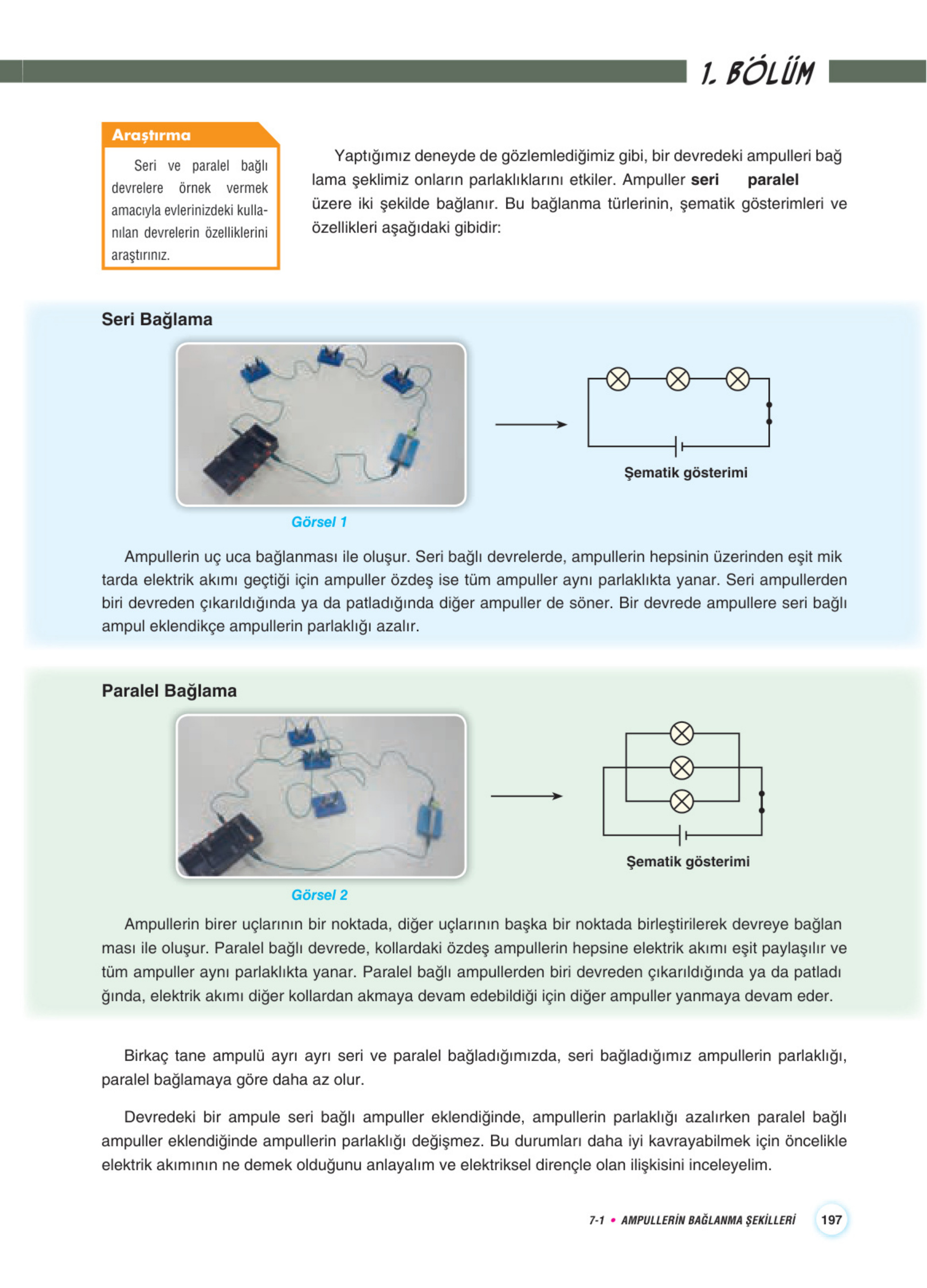

Merhaba sevgili öğrencilerim! Ben Fen Bilimleri öğretmeniniz. Bugün birlikte ders kitabımızdaki “Ampullerin Bağlanma Şekilleri” konusunu inceleyeceğiz. Gönderdiğiniz görseldeki konuları ve araştırma sorusunu adım adım, kolayca anlayacağınız bir dille açıklayacağım. Hazırsanız başlayalım!
Soru 1: Araştırma: Seri ve paralel bağlı devrelere örnek vermek amacıyla evlerinizdeki kullanılan devrelerin özelliklerini araştırınız.
Çözüm:
Bu harika bir araştırma sorusu! Günlük hayatta sürekli kullandığımız ama belki de hiç düşünmediğimiz bir konuyu aydınlatmamızı sağlıyor. Gelin evimizdeki elektrik sisteminin sırrını çözelim.
Unutmayın, elektrikle ilgili deneyleri asla tek başınıza ve bir büyüğünüz olmadan yapmamalısınız. Bu araştırmayı sadece gözlemleyerek ve düşünerek yapacağız.
- Adım 1: Önce cevabı verelim: Evlerimizdeki elektrik tesisatı, yani prizler ve lambalar, birbirine paralel bağlıdır.
- Adım 2: Peki neden? Bunu basit bir örnekle düşünelim. Odanızdaki lambayı kapattığınızda, salondaki televizyon da kapanıyor mu? Veya mutfaktaki tost makinesinin fişini çektiğinizde buzdolabı çalışmayı durduruyor mu? Tabii ki hayır! İşte bu, paralel bağlamanın en büyük avantajıdır.
- Adım 3: Paralel bağlamada her elektrikli alet, pilden veya şehir elektriğinden gelen akım için ayrı bir “yol” (kol) üzerinde bulunur. Bu yollardan birinde bir sorun olursa (mesela ampul patlarsa veya bir aleti kapatırsanız), diğer yollar etkilenmez. Elektrik akımı, diğer çalışan aletlere kendi yollarından ulaşmaya devam eder.
- Adım 4: Eğer evimizdeki her şey seri bağlı olsaydı ne olurdu? O zaman tüm aletler tek bir kablo üzerinde art arda dizilmiş olurdu. Yılbaşı ışıklarının eski modelleri gibi… Bir ampul patladığında, devredeki yol kesileceği için bütün evin elektriği giderdi! Bu hiç kullanışlı olmazdı, değil mi? İşte bu yüzden evlerde, iş yerlerinde, okullarda her zaman paralel bağlama kullanılır.
Soru 2: Seri Bağlama nedir ve özellikleri nelerdir?
Çözüm:
Görselde de gördüğümüz gibi, seri bağlama ampullerin art arda, tek bir sıra halinde bağlanmasıdır. Gelin özelliklerini daha iyi anlayalım.
- Adım 1: Tek Bir Yol Vardır: Seri bağlamayı, vagonları art arda eklenmiş bir trene benzetebiliriz. Ampuller de tıpkı vagonlar gibi tek bir kablo üzerinde peş peşe dizilirler. Elektrik akımı, bu trenin yolcusu gibidir; bütün vagonlardan (ampullerden) sırayla geçmek zorundadır. Başka bir yolu yoktur.
- Adım 2: Akım Paylaşılmaz: Elektrik akımının gidebileceği tek bir yol olduğu için, devredeki bütün ampullerin üzerinden aynı miktarda akım geçer. Eğer ampullerimiz özdeş ise (yani birebir aynı ise) hepsi aynı parlaklıkta yanar.
- Adım 3: Biri Sönerse Hepsi Söner: Tren yolundaki köprü yıkılırsa ne olur? Tren ilerleyemez. Seri devrede de ampullerden biri patlarsa veya yerinden çıkarsa, elektrik akımının yolu tamamen kesilir. Bu yüzden diğer bütün ampuller de anında söner.
- Adım 4: Ampul Ekledikçe Parlaklık Azalır: Devreye yeni bir ampul eklemek, pilin gücünü daha fazla ampule paylaştırmak demektir. Bu, devrenin toplam direncini artırır. Sonuç olarak, devredeki tüm ampullerin parlaklığı azalır. Ne kadar çok ampul, o kadar sönük ışık!
Soru 3: Paralel Bağlama nedir ve özellikleri nelerdir?
Çözüm:
Paralel bağlama, ampullerin farklı kollara ayrılarak bağlanmasıdır. Evimizdeki sistemin de bu şekilde olduğunu artık biliyoruz. Özelliklerine bakalım.
- Adım 1: Birden Fazla Yol Vardır: Paralel bağlamayı çok şeritli bir otoyola benzetebiliriz. Pilden çıkan elektrik akımı bir yol ayrımına gelir ve her ampule giden farklı bir şeride (kola) ayrılır. Akım, bu kollar arasında bölünür.
- Adım 2: Akım Paylaşılır: Ana koldan gelen akım, kollara bölündüğü için her ampul kendi ihtiyacı olan akımı alır. Eğer ampullerimiz özdeşse, akım eşit olarak paylaşılır ve tüm ampuller aynı parlaklıkta yanar. Genellikle, aynı sayıda ampul kullandığımızda, paralel bağlı ampuller seri bağlı olanlardan daha parlak yanar.
- Adım 3: Biri Sönerse Diğerleri Yanmaya Devam Eder: Otoyoldaki bir şeritte kaza olursa, diğer şeritlerdeki arabalar yollarına devam eder. Paralel devrede de bir ampul patlarsa, sadece o şerit (o kol) kapanır. Elektrik akımı, diğer sağlam yollardan akmaya devam eder ve diğer ampuller yanmayı sürdürür. Ne kadar kullanışlı!
- Adım 4: Ampul Eklemek Parlaklığı Değiştirmez: Paralel bağlı bir devreye yeni bir ampul eklemek, otoyola yeni bir şerit eklemek gibidir. Bu, akımın geçebileceği yeni bir yol açar. Bu yüzden, devreye yeni bir ampul eklediğimizde, mevcut ampullerin parlaklığı değişmez. (Tabii pilin gücünün yettiğini varsayıyoruz.)
Umarım bu açıklamalarla konu çok daha netleşmiştir. Unutmayın, Fen Bilimleri etrafımızdaki dünyayı anlamaktır. Başka sorularınız olursa çekinmeden sorun!
