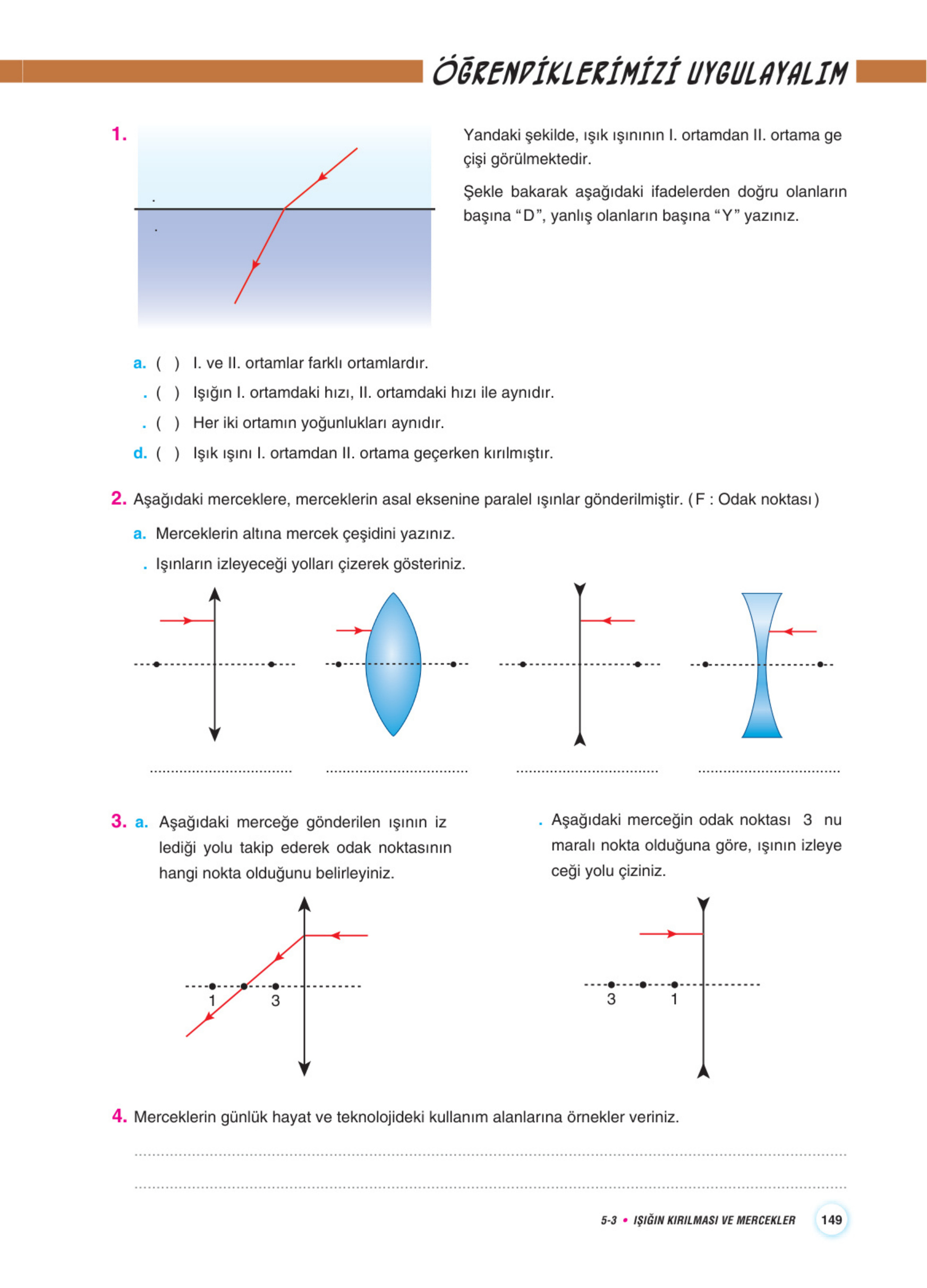

7. Sınıf Fen Bilimleri Ders Kitabı Cevapları Aydın Yayınları Sayfa 149

Harika bir çalışma! Sevgili öğrencilerim, gelin hep birlikte bu soruları adım adım çözelim ve “Işığın Kırılması ve Mercekler” konusunu pekiştirelim. Unutmayın, Fen Bilimleri dikkatli gözlem ve mantık yürütme işidir.

Soru 1: Yandaki şekilde, ışık ışınının I. ortamdan II. ortama geçişi görülmektedir. Şekle bakarak aşağıdaki ifadelerden doğru olanların başına “D”, yanlış olanların başına “Y” yazınız.

Merhaba arkadaşlar, bu soruyu çözmeden önce şekli dikkatlice inceleyelim. Işık ışını, I. ortamdan II. ortama geçerken doğrultusunu değiştirmiş, yani bükülmüş. Işığın bu şekilde bir ortamdan başka bir ortama geçerken yön değiştirmesine biz kırılma diyoruz. Eğer ışın hiç kırılmasaydı, bu iki ortamın aynı olduğunu veya ışının yüzeye dik geldiğini söylerdik. Ama burada bir kırılma var!

Unutmayın: Işık, yoğunluğu farklı bir ortama girdiğinde hızı değişir ve bu hız değişimi onun kırılmasına, yani yolunu bükmesine neden olur.

Şimdi ifadelere bakalım:

• a. ( D ) I. ve II. ortamlar farklı ortamlardır.

  Açıklama: Işık ışını dümdüz gitmek yerine yön değiştirmiş. Bu da bize I. ve II. ortamların yoğunluklarının birbirinden farklı olduğunu gösterir. Ortamlar farklı olmasaydı, ışık kırılmazdı. Bu yüzden bu ifade doğrudur.

• b. ( Y ) Işığın I. ortamdaki hızı, II. ortamdaki hızı ile aynıdır.

  Açıklama: Işığın kırılmasının temel sebebi zaten ortamlardaki hızının değişmesidir. Eğer hızları aynı olsaydı, kırılma olmazdı. Bu yüzden bu ifade yanlıştır.

• c. ( Y ) Her iki ortamın yoğunlukları aynıdır.

  Açıklama: a şıkkında da belirttiğimiz gibi, ortamlar farklı olduğu için yoğunlukları da farklıdır. Yoğunlukları aynı olsaydı, ışık kırılmadan yoluna devam ederdi. Bu ifade de yanlıştır.

• d. ( D ) Işık ışını I. ortamdan II. ortama geçerken kırılmıştır.

  Açıklama: Şekilde ışının doğrultusunun net bir şekilde değiştiğini, yani büküldüğünü görüyoruz. Bu olayın adı zaten kırılmadır. Dolayısıyla bu ifade doğrudur.

Soru 2: Aşağıdaki merceklere, merceklerin asal eksenine paralel ışınlar gönderilmiştir. (F: Odak noktası)

a. Merceklerin altına mercek çeşidini yazınız.

b. Işınların izleyeceği yolları çizerek gösteriniz.

Harika bir soru! Merceklerin en temel görevlerini hatırlayalım. İnce kenarlı mercekler ışığı toplar, kalın kenarlı mercekler ise ışığı dağıtır.

• Soldaki Mercek Çözümü:

  Adım 1: Mercek çeşidini belirleyelim.
  Şekildeki mercek, ortası şişkin, kenarları ince olan bir mercektir. Bu merceklere ince kenarlı (yakınsak) mercek diyoruz.

  Adım 2: Işının yolunu çizelim.
  Kuralımız çok basit: İnce kenarlı merceğe paralel olarak gelen ışınlar, kırıldıktan sonra merceğin diğer tarafındaki odak noktasında (F) toplanır. Yani, çizdiğimiz kırmızı ok, mercekten geçtikten sonra karşı taraftaki F noktasından geçecek şekilde bükülmelidir.

• Sağdaki Mercek Çözümü:

  Adım 1: Mercek çeşidini belirleyelim.
  Bu mercek ise ortası ince, kenarları kalın olan bir mercektir. Bu tür merceklere de kalın kenarlı (ıraksak) mercek adını veriyoruz.

  Adım 2: Işının yolunu çizelim.
  Kuralımız yine çok net: Kalın kenarlı merceğe paralel gelen ışınlar, kırıldıktan sonra uzantısı geldiği taraftaki odak noktasından (F) geçecek şekilde dağılır. Yani, kırmızı ok mercekten geçtikten sonra dışarı doğru dağılacak. Dağılan bu ışının arkasına kesikli bir çizgi çizersek, bu çizginin ışının geldiği taraftaki F noktasından geçtiğini görürüz.

Soru 3:

a. Aşağıdaki merceğe gönderilen ışının izlediği yolu takip ederek odak noktasının hangi nokta olduğunu belirleyiniz.

Adım 1: Gelen ve kırılan ışını inceleyelim.
Şekilde, 1 numaralı noktadan geçen bir ışının merceğe ulaştığını ve kırıldıktan sonra asal eksene paralel olarak yoluna devam ettiğini görüyoruz.

Adım 2: Kuralı hatırlayalım.
İnce kenarlı merceklerde özel ışınlardan birinin kuralı şöyledir: “Odak noktasından geçerek merceğe gelen ışın, kırıldıktan sonra asal eksene paralel gider.” Bu, 2. soruda öğrendiğimiz kuralın tam tersidir!

Adım 3: Sonuca varalım.
Gördüğümüz durum bu kural ile birebir aynı olduğuna göre, ışının yola çıktığı 1 numaralı nokta bu merceğin odak noktasıdır.

b. Aşağıdaki merceğin odak noktası 3 nu maralı nokta olduğuna göre, ışının izleyeceği yolu çiziniz.

Adım 1: Merceğin türünü ve verilen bilgiyi anlayalım.
Şekildeki mercek, bir kalın kenarlı mercektir. Bize odak noktasının 3 numaralı nokta olduğu söylenmiş.

Adım 2: Kuralı hatırlayalım.
2. soruda da çözdüğümüz gibi, kalın kenarlı merceğe asal eksene paralel gelen ışınlar, uzantısı odak noktasından geçecek şekilde dağılarak kırılır.

Adım 3: Işının yolunu çizelim.
Paralel gelen ışın, merceğe çarptıktan sonra dağılacak, yani asal eksenden uzaklaşacak şekilde bükülecek. Bu bükülen ışının arkasına hayali bir çizgi (uzantı) çizdiğimizde, bu çizginin tam olarak bize odak noktası olarak verilen 3 numaralı noktadan geçmesi gerekir.

Soru 4: Merceklerin günlük hayat ve teknolojideki kullanım alanlarına örnekler veriniz.

Mercekler hayatımızın her yerinde! İşte aklıma gelen bazı örnekler:

• Gözlükler: Göz kusurlarını düzeltmek için kullanırız. Uzağı iyi göremeyen (miyop) kişiler kalın kenarlı, yakını iyi göremeyen (hipermetrop) kişiler ise ince kenarlı mercekli gözlükler takar.
• Büyüteç: Küçük cisimleri veya yazıları daha büyük görmemizi sağlayan basit bir ince kenarlı mercektir.
• Fotoğraf Makineleri ve Kameralar: Dışarıdan gelen ışığı toplayıp film veya sensör üzerine net bir görüntü düşürmek için içlerinde çeşitli mercekler bulunur.
• Mikroskop ve Teleskoplar: Gözle görülemeyecek kadar küçük canlıları veya çok uzaktaki gök cisimlerini görmemizi sağlayan bu aletler, birden fazla merceğin bir araya gelmesiyle çalışır.
• Kapı Dürbünleri: Kapının arkasındaki geniş bir alanı görmemizi sağlarlar. Genellikle kalın kenarlı mercek kullanılır.
• Projeksiyon Cihazları: Küçük bir görüntüyü duvara veya perdeye çok daha büyük bir şekilde yansıtmak için ince kenarlı mercekler kullanırlar.

Umarım tüm çözümler anlaşılır olmuştur. Aklınıza takılan bir yer olursa çekinmeden sorun. Başarılar dilerim!
