Merhaba sevgili öğrencim, Fen Bilimleri dersimize hoş geldin! Ben senin 7. sınıf Fen Bilimleri öğretmeninim.

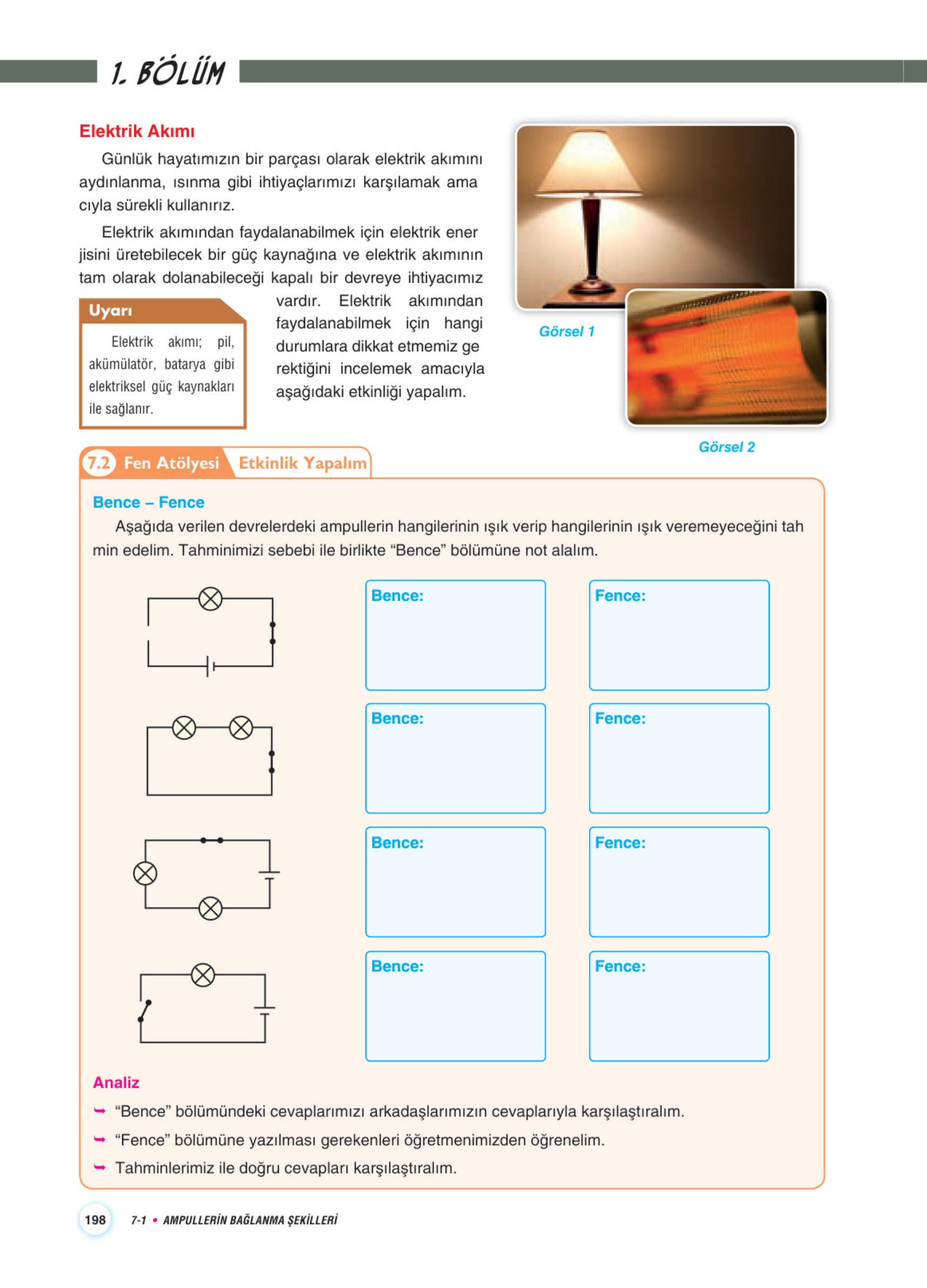

Bugün seninle birlikte kitaptaki “Bence – Fence” etkinliğini yapacağız. Bu etkinlikte, elektrik devrelerine bakıp ampullerin yanıp yanmayacağını ve nedenlerini inceleyeceğiz. Ben de sana doğru cevapları ve sebeplerini adım adım anlatacağım. Böylece konuyu çok daha iyi anlayacaksın. Haydi başlayalım!
1. Devre Sorusunun Çözümü
Bu devrede ampulün ışık verip vermeyeceğini inceleyelim.
Adım 1: Devreye bakalım. Devrede bir pil (güç kaynağı) ve bir ampul görüyoruz. Bunlar da iletken tellerle birbirine bağlanmış.
Adım 2: Elektrik akımının yolunu takip edelim. Akım, pilin artı (+) kutbundan çıkar, tel boyunca ilerler, ampulün içinden geçer ve onu yakar. Sonra yoluna devam ederek pilin eksi (-) kutbuna geri döner.
Adım 3: Bu yolda herhangi bir kopukluk veya açıklık var mı? Hayır, yok. Bu tür devrelere kapalı devre diyoruz. Elektrik akımının dolaşabilmesi için tam ve kesintisiz bir yol var.
Sonuç: Bu devredeki ampul ışık verir.
2. Devre Sorusunun Çözümü
Bu devredeki ampullerin ışık verip vermeyeceğini inceleyelim.
Adım 1: Devreyi incelediğimizde iki tane ampul ve onları birbirine bağlayan teller görüyoruz.
Adım 2: Bir ampulün ışık verebilmesi için neye ihtiyacı vardı? Elbette bir enerji kaynağına! Yani bir pile, bataryaya veya aküye. Bu devrede ampullere elektrik akımı sağlayacak bir güç kaynağı (pil) yok.
Adım 3: Güç kaynağı olmadan elektronlar hareket edemez ve elektrik akımı oluşmaz. Arabanın benzini olmadan çalışamaması gibi düşünebilirsin. Bu yüzden ampuller yanamaz.
Sonuç: Bu devredeki ampuller ışık vermez.
3. Devre Sorusunun Çözümü
Bu devredeki ampullerin ışık verip vermeyeceğini inceleyelim.
Adım 1: Devreye baktığımızda bir pil ve iki tane ampul görüyoruz. Yani enerji kaynağımız var.
Adım 2: Şimdi akımın yolunu takip edelim. Akım pilden çıkıp yola koyuluyor ancak devrenin üst kısmındaki tele dikkatlice baktığımızda bir kopukluk, yani bir boşluk olduğunu görüyoruz. Bu, devrenin tamamlanmadığı anlamına gelir.
Adım 3: Elektrik akımı bu kopukluktan atlayamaz. Bu yüzden devre içinde dolaşamaz ve ampullere ulaşamaz. Bu tür devrelere açık devre denir.
Sonuç: Bu devredeki ampuller ışık vermez.
4. Devre Sorusunun Çözümü
Bu devredeki ampulün ışık verip vermeyeceğini inceleyelim.
Adım 1: Devremizde bir pil, bir ampul ve teller var. Her şey tamam gibi görünüyor.
Adım 2: Fakat devrede pilin yanında bir sembol daha var. Bu, anahtar sembolüdür. Anahtar, devreyi isteğimize göre açıp kapatmamızı sağlar. Resimde anahtarın kolu havada, yani açık konumda.
Adım 3: Anahtar açık olduğunda, telde bir boşluk oluşturur. Tıpkı nehrin üzerindeki kalkık bir köprü gibi, akımın karşıya geçmesini engeller. Bu da devreyi açık devre yapar ve akım ampule ulaşamaz.
Sonuç: Bu devredeki ampul ışık vermez.
Umarım bu açıklamalarla devrelerin neden çalışıp çalışmadığını daha iyi anlamışsındır. Unutma, bir ampulün yanması için mutlaka şunlar gerekir:
- Bir güç kaynağı (pil gibi).
- Güç kaynağına ve ampule bağlı, kopukluğu olmayan kapalı bir devre.
Derslerinde başarılar dilerim!
