Merhaba sevgili öğrencim! Fen Bilimleri dersimize hoş geldin. Kitabımızdaki bu güzel deneyi birlikte analiz edip sorularını cevaplayalım. Bu deney, ampullerin seri ve paralel bağlanmasının ne gibi farklar yarattığını anlamamız için harika bir fırsat. Hazırsan, başlayalım!
Soru 1: Hangi durumda ampuller daha parlak yandı?
Bu soruyu cevaplamak için devredeki ampullerin nasıl bağlandığına ve pilden gelen enerjiyi nasıl paylaştıklarına bakmamız gerekiyor. Haydi adım adım inceleyelim.
-

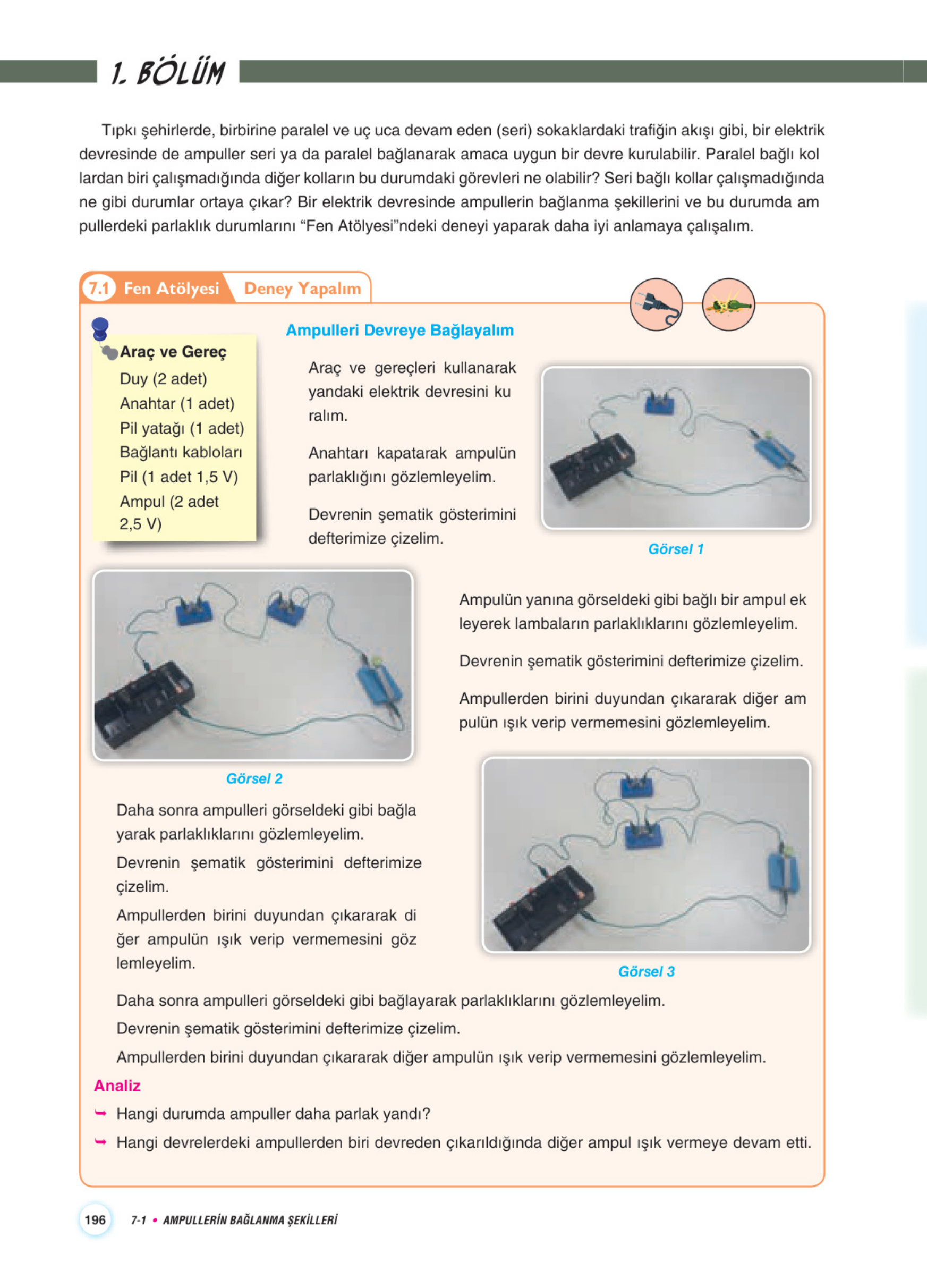

Adım 1: Görsel 2’deki Devreyi İnceleyelim (Seri Bağlama)
Görsel 2’de ampuller peş peşe, tek bir kablo üzerinde sıralanmış. Biz bu bağlantı şekline seri bağlama diyoruz. Bunu, iki arkadaşın tek bir elmayı paylaşması gibi düşünebilirsin. Pilden gelen elektrik enerjisi (gerilim), bu iki ampul arasında paylaşılır. Her bir ampule daha az enerji düştüğü için, ampuller daha sönük yanar. -
Adım 2: Görsel 3’teki Devreyi İnceleyelim (Paralel Bağlama)
Görsel 3’te ise ampuller farklı kollar üzerine bağlanmış. Elektrik akımının geçebileceği birden fazla yol var. Bu bağlantı şekline de paralel bağlama diyoruz. Bu durumu da her arkadaşın kendine ait bir elması olmasına benzetebiliriz. Pilden gelen enerji, ampuller arasında paylaşılmaz. Her iki ampul de pilden gelen enerjinin tamamını kullanır. Bu yüzden ampuller, seri bağlı devreye göre çok daha parlak yanar. Hatta parlaklıkları, Görsel 1’deki tek ampulün parlaklığı ile hemen hemen aynı olur!
Sonuç: Ampuller, Görsel 3‘teki gibi paralel bağlandıkları durumda daha parlak yanmıştır.
Soru 2: Hangi devrelerdeki ampullerden biri devreden çıkarıldığında diğer ampul ışık vermeye devam etti?
Bu sorunun cevabı da yine ampullerin bağlanma şekliyle ilgili. Elektrik akımının izlediği yolu takip ederek cevabı bulabiliriz.
-
Adım 1: Seri Bağlı Devrede Ne Olur? (Görsel 2)
Seri bağlı devrede elektrik akımının gidebileceği tek bir yol vardır. Ampuller bu yol üzerindeki köprüler gibidir. Eğer ampullerden birini yerinden çıkarırsan, bu köprülerden birini yıkmış olursun. Yol tamamlanamaz ve elektrik akımı devreyi dolaşamaz. Bu yüzden diğer ampul de söner. -
Adım 2: Paralel Bağlı Devrede Ne Olur? (Görsel 3)
Paralel bağlı devrede ise elektrik akımının gidebileceği birden fazla yol (kol) vardır. Ampullerden birini çıkardığında, sadece o ampulün bulunduğu yolu kapatmış olursun. Ancak elektrik akımı, diğer koldan yoluna devam edebilir. Bu nedenle diğer ampul hiç etkilenmeden ışık vermeye devam eder. Evlerimizdeki elektrik tesisatı da bu mantıkla çalışır. Bir odanın lambası patladığında diğer odaların lambaları yanmaya devam eder, değil mi? İşte sebebi budur!
Sonuç: Görsel 3‘teki paralel bağlı devrede ampullerden biri çıkarıldığında, diğeri ışık vermeye devam etmiştir.
Umarım bu açıklamalar konuyu daha iyi anlamana yardımcı olmuştur. Unutma, Fen Bilimleri deneyerek ve gözlemleyerek öğrenildiğinde çok daha keyiflidir! Başka sorun olursa çekinme, sorabilirsin.
