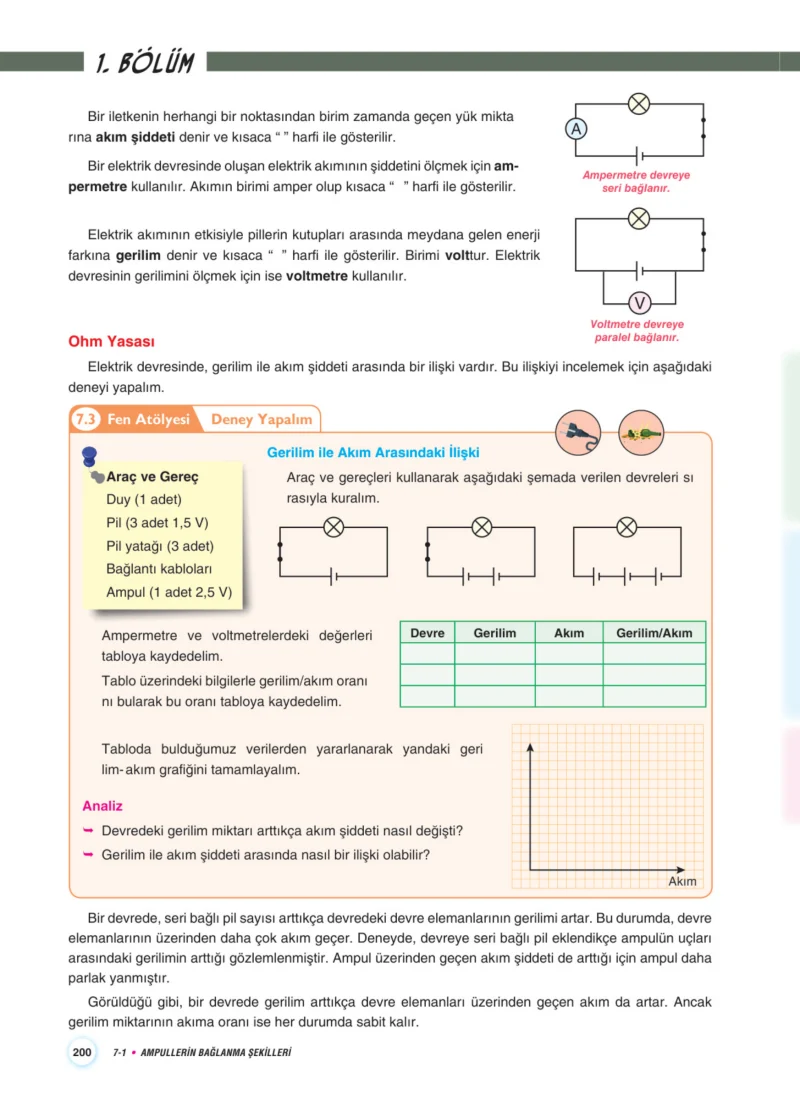

7. Sınıf Fen Bilimleri Ders Kitabı Cevapları Aydın Yayınları Sayfa 200

Harika bir soru! Merhaba sevgili öğrencim, gönderdiğin bu deneyi ve analiz sorularını birlikte adım adım inceleyelim ve çözelim. Bu deney, elektriğin en temel konularından biri olan Ohm Yasası‘nı anlamak için çok güzel bir başlangıç.

Hadi başlayalım!

Öncelikle deneyimizin amacını ve düzenekleri bir hatırlayalım. Amacımız, bir elektrik devresindeki gerilim (pilin gücü) ile akım (telden geçen elektrik miktarı) arasındaki ilişkiyi keşfetmek. Bunun için üç farklı devre kurmamız isteniyor:

• 1. Devre: Bir ampul ve bir pil.
• 2. Devre: Bir ampul ve iki pil.
• 3. Devre: Bir ampul ve üç pil.

Pillerin her birinin 1,5 Volt (V) olduğunu biliyoruz. Pilleri seri, yani art arda bağladığımızda gerilimleri toplanır. Şimdi bu bilgilere göre tablomuzu dolduralım ve grafiğimizi çizelim.

Tablonun Doldurulması ve Grafiğin Çizilmesi

Bu deneyi laboratuvarda yaptığımızı ve ölçüm aletlerimizle (voltmetre ve ampermetre) şu değerleri bulduğumuzu varsayalım:

Adım 1: Gerilim Değerlerini Hesaplama

Her devre için toplam gerilimi hesaplayalım.

• 1. Devre (1 pil): 1,5 V
• 2. Devre (2 pil): 1,5 V + 1,5 V = 3,0 V
• 3. Devre (3 pil): 1,5 V + 1,5 V + 1,5 V = 4,5 V

Adım 2: Akım Değerlerini Ölçme (Varsayımsal)

Ampermetre ile her devredeki akımı ölçtüğümüzde, gerilim arttıkça ampulün daha parlak yandığını ve akımın da arttığını görürüz. Ölçümlerimiz şöyle olsun:

• 1. Devre: 0,5 Amper (A)
• 2. Devre: 1,0 Amper (A)
• 3. Devre: 1,5 Amper (A)

Adım 3: Gerilim / Akım Oranını Bulma

Şimdi her devre için gerilim değerini akım değerine bölelim. Bu oran bize devrenin direncini verir ve sabit kalması gerekir.

• 1. Devre: 1,5 V / 0,5 A = 3
• 2. Devre: 3,0 V / 1,0 A = 3
• 3. Devre: 4,5 V / 1,5 A = 3

Adım 4: Tabloyu Tamamlama

Bulduğumuz bu değerlerle tablomuzu dolduralım:

Devre      Gerilim      Akım      Gerilim/Akım

1. Devre      1,5 V           0,5 A           3

2. Devre      3,0 V           1,0 A           3

3. Devre      4,5 V           1,5 A           3

Adım 5: Grafiği Çizme

Bu tablodaki Gerilim ve Akım değerlerini kullanarak grafiği çizdiğimizde, noktaları birleştiren düz bir çizgi elde ederiz. Bu çizgi, aralarında düzenli bir artış olduğunu gösterir.

Şimdi de asıl analiz sorularına geçelim!

Soru 1: Devredeki gerilim miktarı arttıkça akım şiddeti nasıl değişti?

Çözüm:

Adım 1: Tablodaki verilere bakalım. İlk devrede gerilim 1,5 V iken akım 0,5 A idi.

Adım 2: İkinci devrede pil sayısını artırarak gerilimi 3,0 V’a çıkardık. Tabloya baktığımızda akımın da 1,0 A’e yükseldiğini görüyoruz.

Adım 3: Üçüncü devrede gerilimi 4,5 V’a çıkardığımızda ise akım 1,5 A oldu.

Sonuç: Gördüğün gibi, devredeki pil sayısını, yani gerilimi artırdığımızda, devreden geçen akım şiddeti de artmıştır. Bunu ampulün parlaklığının artmasından da anlayabilirdik.

Soru 2: Gerilim ile akım şiddeti arasında nasıl bir ilişki olabilir?

Çözüm:

Adım 1: Deneydeki sayılarımıza tekrar bakalım. Gerilimi 1,5 V’tan 3,0 V’a, yani iki katına çıkardığımızda; akım da 0,5 A’den 1,0 A’e, yani o da iki katına çıktı.

Adım 2: Gerilimi başlangıca göre 1,5 V’tan 4,5 V’a, yani üç katına çıkardığımızda; akım da 0,5 A’den 1,5 A’e, yani o da üç katına çıktı.

Adım 3: Bir nicelik ne kadar artıyorsa diğeri de aynı oranda artıyorsa, bu ilişkiye matematikten de bildiğin gibi doğru orantı denir.

Sonuç: Bu yüzden, gerilim ile akım şiddeti arasında doğru orantılı bir ilişki vardır. Yani biri artarsa, diğeri de aynı oranda artar. Zaten “Gerilim/Akım” oranının hep sabit (bizim deneyimizde 3) çıkması da bu doğru orantının kanıtıdır.

Umarım açıklamalarım anlaşılır olmuştur. Bu konuyla ilgili aklına takılan başka bir şey olursa çekinmeden sorabilirsin!
