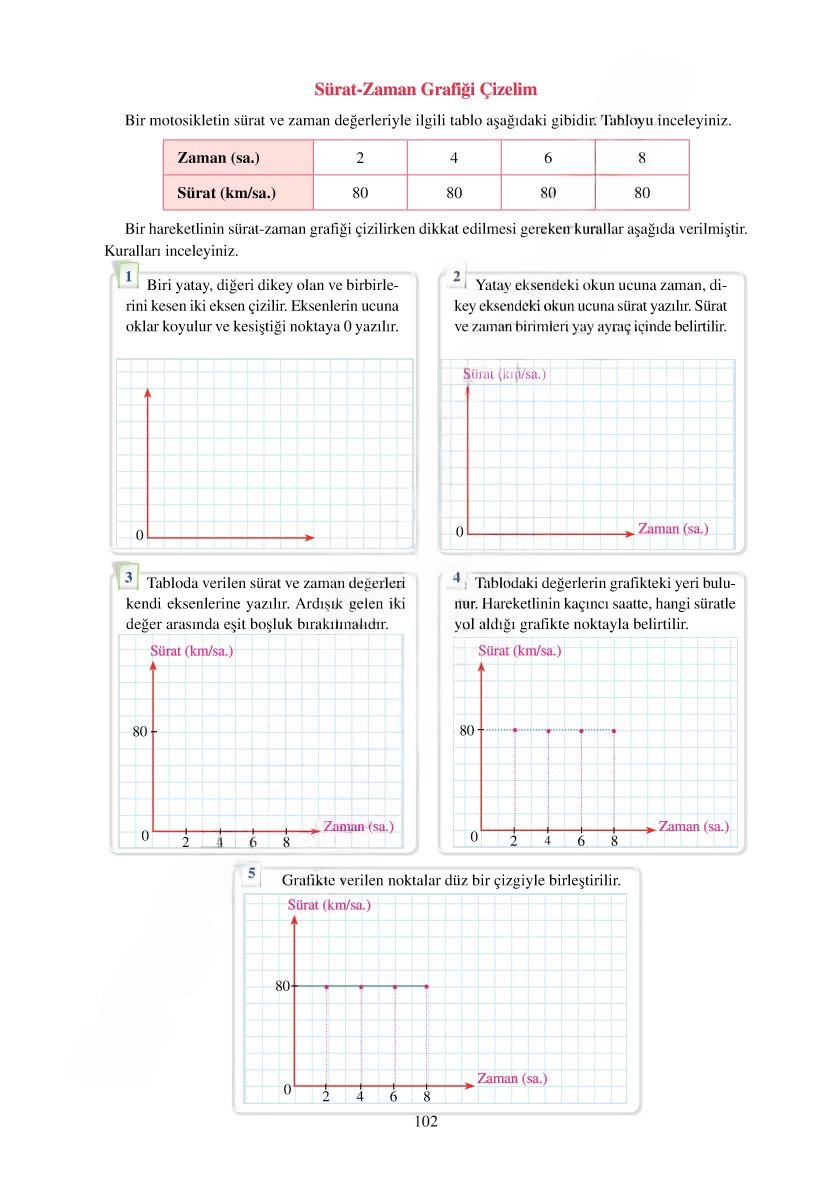

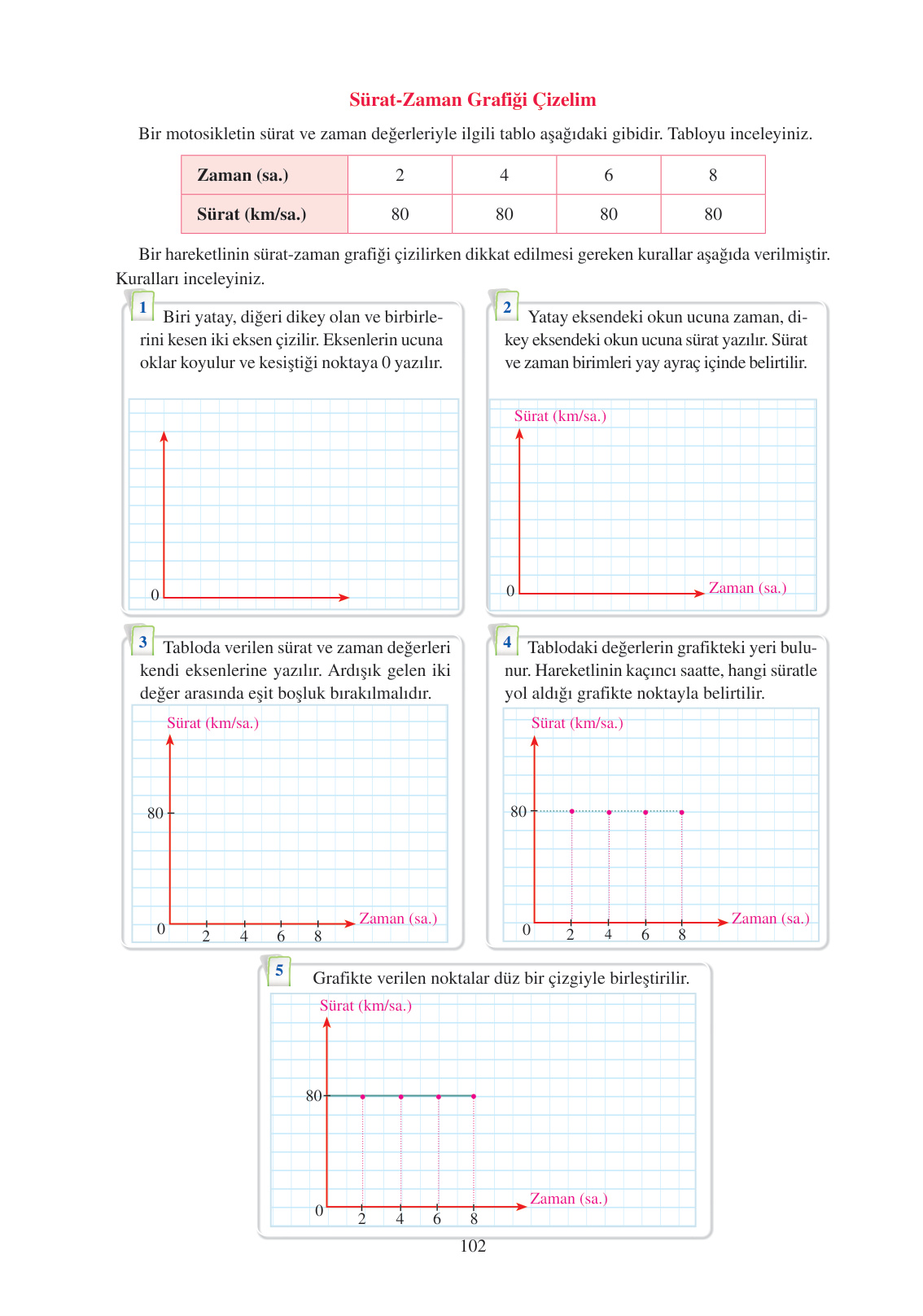

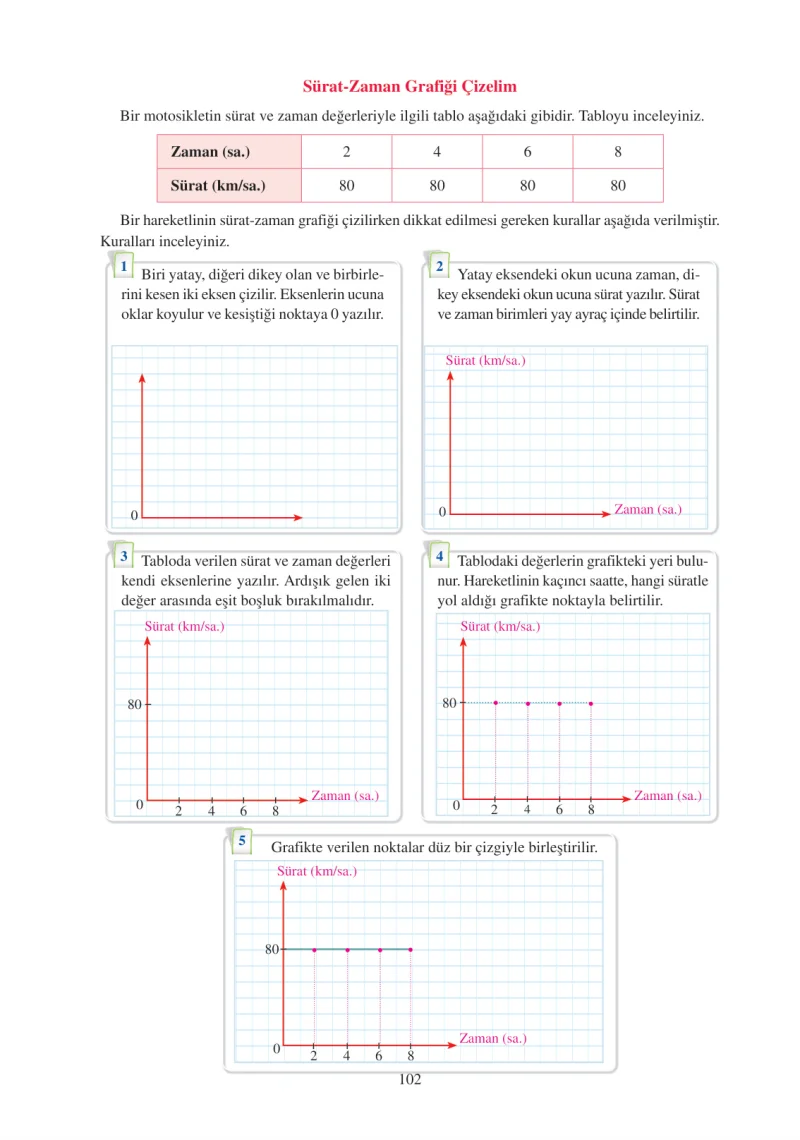

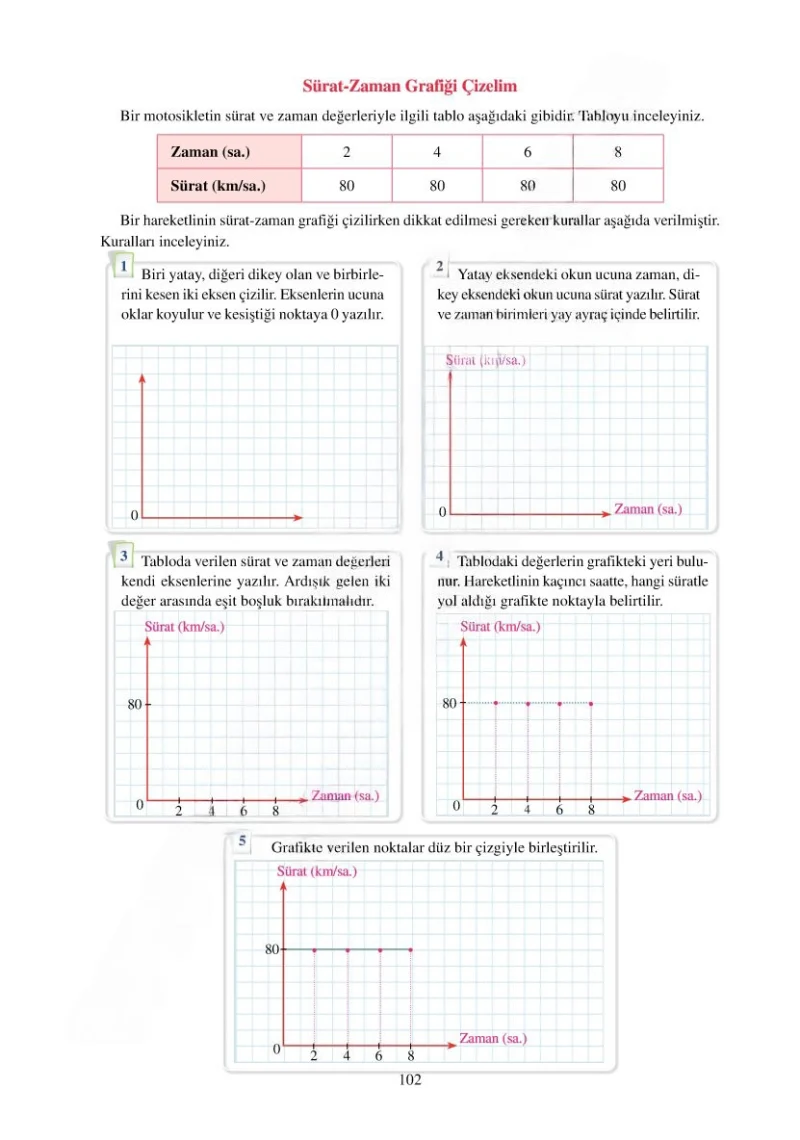

6. Sınıf Fen Bilimleri Ders Kitabı Cevapları Adım Adım Yayınları Sayfa 102
Harika bir etkinlik! Merhaba sevgili öğrencim, ben Fen Bilimleri Öğretmeniniz. Şimdi birlikte bu görseldeki sürat-zaman grafiğinin nasıl çizildiğini adım adım inceleyeceğiz. Bu adımları anladığında, sen de kolayca grafik çizebileceksin. Hadi başlayalım!
Öncelikle bize verilen tabloya bir göz atalım. Bir motosikletin hareketine ait bilgiler var:
Zaman (sa.): 2, 4, 6, 8
Sürat (km/sa.): 80, 80, 80, 80
Bu tablodan anladığımız şey, motosikletin zaman geçse de süratinin hiç değişmediği. Yani hep 80 km/sa. süratle gitmiş. Buna biz sabit süratli hareket diyoruz. Şimdi bu bilgiyi grafiğe nasıl dökeceğimize bakalım.
1 Numaralı Adım: Biri yatay, diğeri dikey olan ve birbirini kesen iki eksen çizilir. Eksenlerin ucuna oklar koyulur ve kesiştiği noktaya 0 yazılır.
Çözüm ve Açıklama:
Grafik çizmeye başlarken ilk işimiz boş bir temel oluşturmaktır. Tıpkı bir ev yapmadan önce temelini atmak gibi!
- Adım 1: Bir tane soldan sağa doğru düz bir çizgi (buna yatay eksen diyoruz) ve bir tane de aşağıdan yukarıya doğru düz bir çizgi (buna da dikey eksen diyoruz) çizeriz.
- Adım 2: Bu iki çizginin tam kesiştiği, yani başladığı noktaya “0” (sıfır) yazarız. Burası bizim başlangıç noktamızdır.
- Adım 3: Çizgilerin uçlarına ok işareti koyarız. Bu oklar, o eksendeki değerlerin artarak devam ettiğini gösterir.
İşte ilk adım bu kadar basit! Grafiğimizin iskeletini oluşturduk.
2 Numaralı Adım: Yatay eksendeki okun ucuna zaman, dikey eksendeki okun ucuna sürat yazılır. Sürat ve zaman birimleri yay ayraç içinde belirtilir.
Çözüm ve Açıklama:
Şimdi çizdiğimiz bu iskelete isimler vermemiz gerekiyor. Yoksa hangi çizginin ne anlama geldiğini bilemeyiz, değil mi?
- Adım 1: Yatay eksenimiz (yerde yatan çizgi gibi düşünebilirsin) genellikle zamanı temsil eder. Bu yüzden okun ucuna “Zaman” yazarız. Tabloda zamanın birimi “saat” (sa.) olduğu için yanına parantez içinde “(sa.)” ekleriz.
- Adım 2: Dikey eksenimiz ise (direk gibi duran çizgi) bu grafikte sürati temsil edecek. Okun ucuna “Sürat” yazarız. Tabloda süratin birimi “kilometre/saat” (km/sa.) olduğu için yanına parantez içinde “(km/sa.)” ekleriz.
Artık grafiğimizin hangi ekseninin neyi gösterdiğini biliyoruz!
3 Numaralı Adım: Tabloda verilen sürat ve zaman değerleri kendi eksenlerine yazılır. Ardışık gelen iki değer arasında eşit boşluk bırakılmalıdır.
Çözüm ve Açıklama:
Sıra geldi tablodaki sayıları grafiğe yerleştirmeye. Burada dikkat etmemiz gereken en önemli şey, sayıların arasını eşit bırakmaktır.
- Adım 1: Zaman eksenine (yatay olan) tablodaki zaman değerlerini yazarız: 2, 4, 6, 8. Bak, hepsi ikişer ikişer artıyor. Bu yüzden 0’dan sonra eşit aralıklarla bu sayıları işaretleriz.
- Adım 2: Sürat eksenine (dikey olan) tablodaki sürat değerini yazarız. Tablomuza baktığımızda hep aynı değeri görüyoruz: 80. O zaman dikey eksende uygun bir yere “80” yazarız.
Sayıları da yerleştirdiğimize göre en eğlenceli kısma yaklaşıyoruz.
4 Numaralı Adım: Tablodaki değerlerin grafikteki yeri bulunur. Hareketlinin kaçıncı saatte, hangi süratle yol aldığı grafikte noktayla belirtilir.
Çözüm ve Açıklama:
Bu adımda, tablodaki her bir zaman ve sürat çiftini grafikte birer nokta olarak işaretleyeceğiz. Sanki bir hazine haritasında koordinatları bulmak gibi!
- Adım 1: Tabloya bakıyoruz: 2. saatte sürat 80 km/sa. imiş. Zaman eksenindeki “2” sayısından yukarı doğru, sürat eksenindeki “80” sayısından da sağa doğru hayali çizgiler çiziyoruz. İkisinin kesiştiği yere bir nokta koyuyoruz.
- Adım 2: Aynı şeyi diğerleri için de yapıyoruz. 4. saatte sürat yine 80 km/sa. “4”ten yukarı, “80”den sağa gelip kesiştikleri yere bir nokta daha koyuyoruz.
- Adım 3: 6. saatte de sürat 80 km/sa. ve 8. saatte de sürat 80 km/sa. olduğu için aynı şekilde noktalarımızı yerleştiriyoruz.
Gördüğün gibi, bütün noktalarımız aynı hizada, 80’in karşısında dizildi.
5 Numaralı Adım: Grafikte verilen noktalar düz bir çizgiyle birleştirilir.
Çözüm ve Açıklama:
İşte son dokunuş! İşaretlediğimiz bütün o güzel noktaları bir cetvel yardımıyla birleştiriyoruz.
- Adım 1: İlk noktadan son noktaya kadar düz bir çizgi çekeriz.
Sonuç:
Karşımıza ne çıktı? Zaman eksenine paralel, yani dümdüz yatay bir çizgi! Peki bu çizgi bize ne anlatıyor? Bu çizgi bize, hareketlinin süratinin zamanla hiç değişmediğini, yani en başta söylediğimiz gibi sabit süratle hareket ettiğini gösteriyor.
İşte bu kadar! Artık sen de bir sürat-zaman grafiğini kolayca okuyabilir ve çizebilirsin. Unutma, eğer grafik çizgisi zaman eksenine paralelse, bu her zaman sabit süratli hareket anlamına gelir. Başarılar dilerim!
