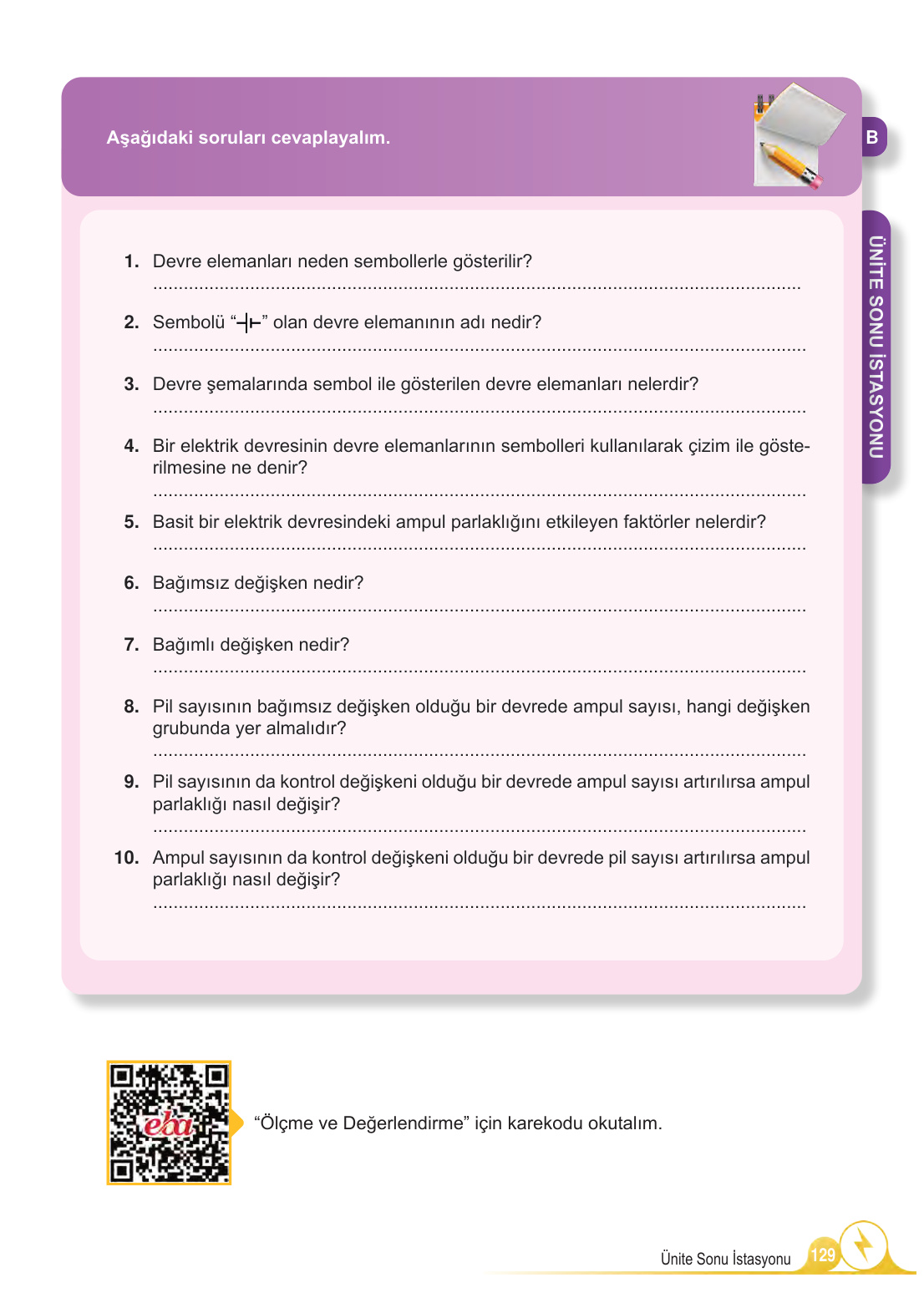

5. Sınıf Fen Bilimleri Ders Kitabı Cevapları Meb Yayınları 2.Kitap Sayfa 129
Merhaba sevgili öğrencilerim,
Harika bir ünite sonu tekrarı yapacağız! Bu sorular, elektrik devreleri konusunu ne kadar iyi anladığımızı görmek için çok güzel bir fırsat. Gelin şimdi bu soruları birlikte, adım adım ve tane tane çözelim. Eminim hepsini kolayca anlayacaksınız.
1. Devre elemanları neden sembollerle gösterilir?
Sevgili çocuklar, bu sorunun aslında çok pratik ve zekice bir cevabı var. Düşünsenize, her defasında bir pilin, bir ampulün veya bir anahtarın resmini çizmek hem çok uzun sürerdi hem de herkesin çizimi farklı olacağı için anlaşılması zor olurdu. İşte bu yüzden bilim insanları ortak bir dil oluşturmuşlar.
Adım 1: Devre elemanlarının sembollerle gösterilmesinin en önemli nedeni, çizim kolaylığı sağlamasıdır. Karmaşık bir devreyi bile semboller sayesinde hızlıca ve basitçe çizebiliriz.
Adım 2: Diğer bir önemli neden ise, bunun tüm dünyada geçerli ortak bir bilim dili olmasıdır. Türkiye’deki bir öğrencinin çizdiği devre şemasını, Japonya’daki bir mühendis de rahatlıkla anlayabilir. Bu sayede bilimsel iletişim çok daha kolay hale gelir.
Kısacası, semboller bize zaman kazandırır ve herkesin aynı şeyi anlamasını sağlar.
2. Sembolü “—|i—” olan devre elemanının adı nedir?
Bu sembolü artık hepimiz tanıyoruz değil mi? Elektrik devresine enerji veren, yani devrenin güç kaynağı olan elemanın sembolüdür bu.
Bu sembol, PİL‘e aittir. Uzun çizgi pilin pozitif (+) kutbunu, kısa ve kalın olan çizgi ise negatif (-) kutbunu temsil eder.
3. Devre şemalarında sembol ile gösterilen devre elemanları nelerdir?
Basit bir elektrik devresinde kullandığımız temel elemanların hepsinin birer sembolü vardır. Gelin bunları listeleyelim:
- Pil: Devreye elektrik enerjisi sağlar.
- Ampul: Elektrik enerjisini ışık ve ısı enerjisine dönüştürür.
- Anahtar: Devreden elektriğin geçişini kontrol etmemizi sağlar. (Açık ve kapalı anahtar sembolleri farklıdır.)
- Bağlantı Kablosu: Devre elemanları arasında elektriğin iletilmesini sağlar. Genellikle düz bir çizgi ile gösterilir.
4. Bir elektrik devresinin devre elemanlarının sembolleri kullanılarak çizim ile gösterilmesine ne denir?
İşte bu, birinci sorunun cevabıyla çok yakından ilgili! Devre elemanlarının kendilerini değil de sembollerini kullanarak yaptığımız bu özel çizime DEVRE ŞEMASI adını veriyoruz. Devre şeması, bir devrenin adeta planı ya da haritası gibidir.
5. Basit bir elektrik devresindeki ampul parlaklığını etkileyen faktörler nelerdir?
Bir ampulün ne kadar parlak yanacağını belirleyen iki temel şey vardır. Bunu bir deney yaparak da kolayca görebiliriz.
Faktör 1: Pil Sayısı: Devredeki pil sayısını artırırsak, ampule daha fazla enerji göndermiş oluruz. Bu da ampulün daha parlak yanmasını sağlar.
Faktör 2: Ampul Sayısı: Devredeki pil sayısını sabit tutup ampul sayısını artırırsak, pilden gelen enerji ampuller arasında paylaşılır. Bu durumda her bir ampule daha az enerji düşer ve ampuller daha sönük yanar.
Yani cevap: Pil sayısı ve Ampul sayısıdır.
6. Bağımsız değişken nedir?
Çocuklar, bu kavramlar deney yaparken çok önemlidir. Bir deneyde, bizim bilerek ve isteyerek değiştirdiğimiz şeye bağımsız değişken denir. Deneyin sonucunu neyin etkilediğini merak ettiğimiz için onu biz değiştiririz. O, deneydeki “sebep” gibidir.
Örnek: “Pil sayısını artırırsam ampul parlaklığı nasıl değişir?” deneyinde, bizim değiştirdiğimiz şey nedir? Tabi ki pil sayısı. İşte bu yüzden pil sayısı bu deneyin bağımsız değişkenidir.
7. Bağımlı değişken nedir?
Bağımsız değişkeni değiştirdiğimizde, bu değişiklikten etkilenen ve sonucunu gözlemlediğimiz şeye ise bağımlı değişken deriz. Adı üstünde, bizim yaptığımız değişikliğe “bağımlı” olarak değişir. O, deneydeki “sonuç” gibidir.
Aynı örnekten devam edelim: “Pil sayısını artırırsam ampul parlaklığı nasıl değişir?” deneyinde, pil sayısını değiştirdiğimizde neyin değişmesini bekliyoruz? Ampul parlaklığının. İşte bu yüzden ampul parlaklığı bu deneyin bağımlı değişkenidir.
8. Pil sayısının bağımsız değişken olduğu bir devrede ampul sayısı, hangi değişken grubunda yer almalıdır?
Harika bir soru! Eğer biz bir deneyde pil sayısının etkisini ölçmek istiyorsak, deney sonucunu etkileyebilecek diğer her şeyi sabit tutmalıyız. Buna “adil bir deney” yapmak denir.
Adım 1: Deneyde neyi değiştiriyoruz? Pil sayısını. O zaman pil sayısı bağımsız değişkendir.
Adım 2: Deneyde neyi sabit tutmalıyız ki sonuç sadece pil sayısından etkilensin? Ampul sayısını, kablonun cinsini, uzunluğunu…
Adım 3: Deney boyunca sabit tuttuğumuz bu şeylere KONTROL EDİLEN DEĞİŞKEN (veya sabit tutulan değişken) deriz.
Sonuç olarak, bu deneyde ampul sayısı, kontrol edilen değişken grubunda yer almalıdır.
9. Pil sayısının da kontrol değişkeni olduğu bir devrede ampul sayısı artırılırsa ampul parlaklığı nasıl değişir?
Bu soruyu adım adım düşünelim.
Adım 1: “Pil sayısı kontrol değişkeni” ne demek? Yani deney boyunca pil sayısını hiç değiştirmiyoruz. Diyelim ki devrede sadece 1 tane pilimiz var.
Adım 2: “Ampul sayısı artırılırsa” ne olur? Başta 1 ampul varken, sonra aynı devreye 2 ampul, sonra 3 ampul bağlıyoruz.
Adım 3: Sonucu düşünelim. O tek bir pilin enerjisi, artık daha fazla ampul arasında paylaşılmak zorunda kalacak. Her bir ampule düşen enerji payı azalacağı için ampul parlaklığı azalır.
10. Ampul sayısının da kontrol değişkeni olduğu bir devrede pil sayısı artırılırsa ampul parlaklığı nasıl değişir?
Bu da bir önceki sorunun tam tersi. Yine adım adım gidelim.
Adım 1: “Ampul sayısı kontrol değişkeni” ne demek? Deney boyunca ampul sayımız sabit. Diyelim ki devrede sadece 1 tane ampulümüz var.
Adım 2: “Pil sayısı artırılırsa” ne olur? Önce 1 pille, sonra 2 pille, sonra 3 pille aynı ampulü yakıyoruz.
Adım 3: Sonucu düşünelim. O tek bir ampule gitgide daha fazla enerji veriyoruz. Daha çok enerji alan ampul ne olur? Tabi ki ampul parlaklığı artar.
Umarım tüm açıklamalar anlaşılır olmuştur. Elektrik konusu işte bu kadar mantıklı ve eğlenceli! Aklınıza takılan bir yer olursa sormaktan çekinmeyin. Hepinize iyi çalışmalar dilerim
