Merhaba sevgili öğrencim! Ben Fen Bilimleri öğretmenin. Bu etkinlik sayfasını birlikte doldurmaya ne dersin? Haydi, elektrik devreleri konusundaki bilgilerimizi kullanarak bu etkinliği adım adım tamamlayalım.

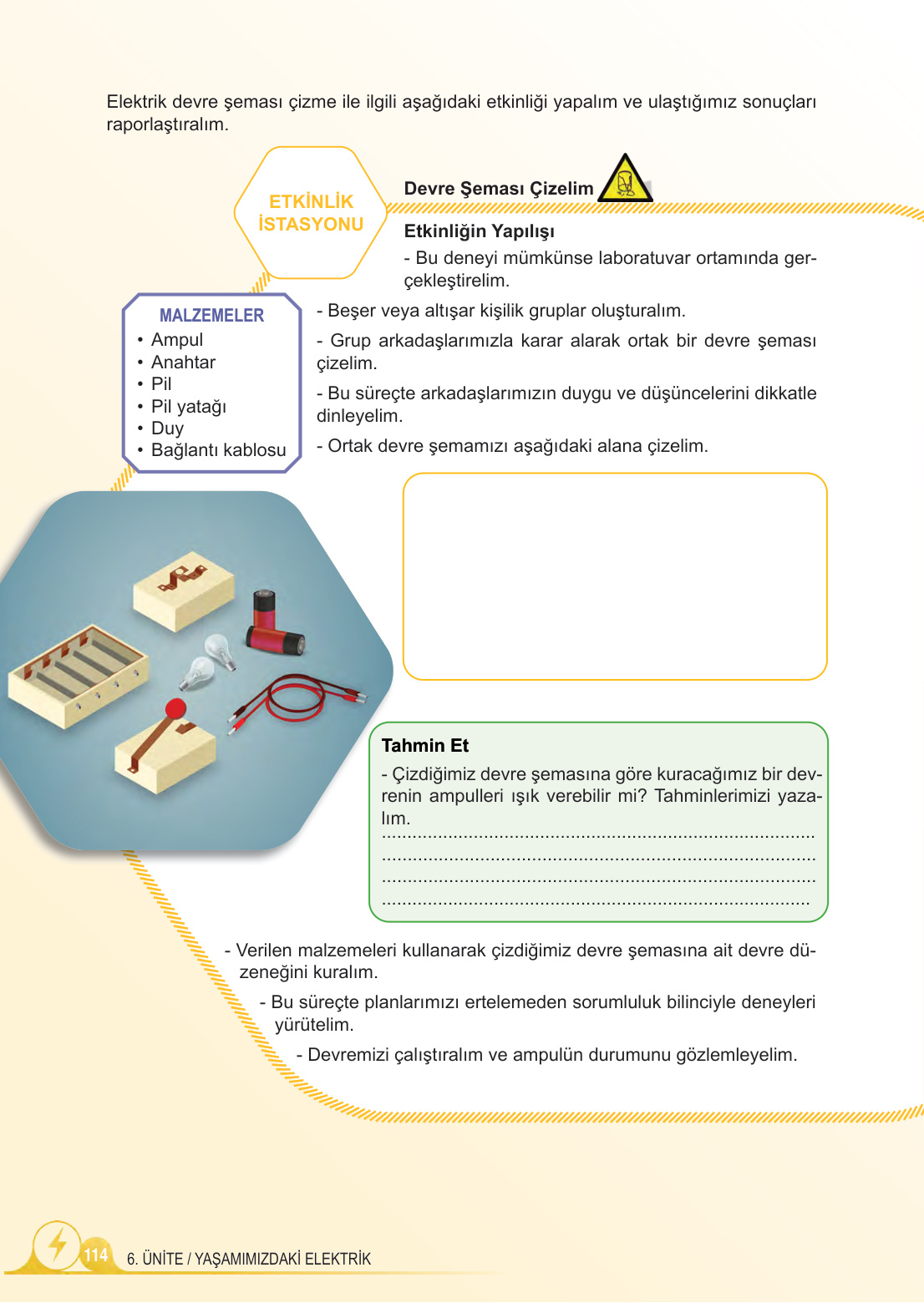

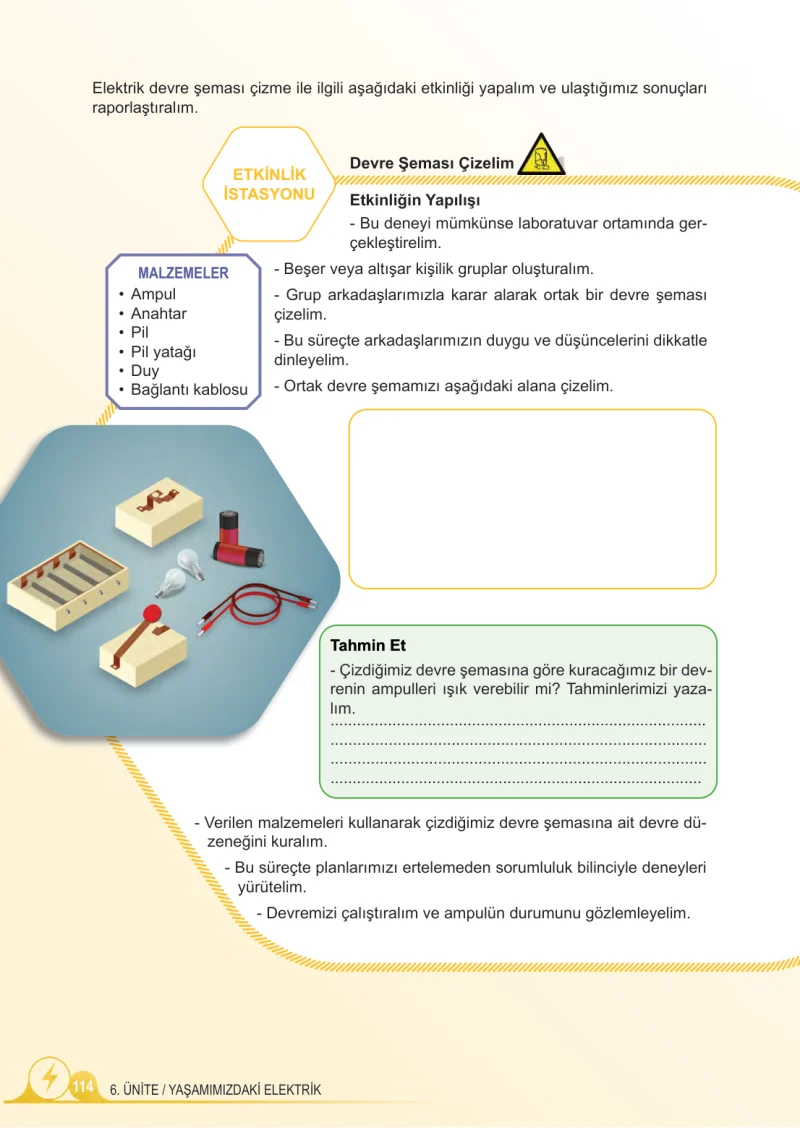

Soru 1: Ortak devre şemamızı aşağıdaki alana çizelim.
Çözüm:
Harika bir soru! Elimizdeki malzemeleri kullanarak çalışan, yani ampulün ışık verdiği basit bir elektrik devresi şeması çizeceğiz. Unutma, devre şemalarında her elemanın özel bir sembolü vardır. Şimdi bu sembolleri kullanarak devremizi kağıt üzerinde oluşturalım.
- Adım 1: Öncelikle devremize enerji verecek olan pilin sembolünü çizelim. Pil, bir uzun (+) ve bir kısa (-) çizgiden oluşur. Bu, devremizin güç kaynağı olacak.
- Adım 2: Pilin bir ucundan başlayarak düz bir çizgi çizelim. Bu bizim bağlantı kablomuzun sembolü.
- Adım 3: Kablonun ucuna elektriğin geçişini kontrol etmemizi sağlayan anahtarın sembolünü ekleyelim. Ampulün yanmasını istediğimiz için anahtarı kapalı olarak çizmeliyiz. Kapalı anahtar sembolü, iki küçük daireyi birleştiren düz bir çizgidir. Bu, elektriğin geçişine izin verdiğini gösterir.
- Adım 4: Anahtarın diğer ucundan bir bağlantı kablosu daha çizerek ucuna ampulün sembolünü ekleyelim. Ampul sembolü, içinde çarpı işareti (X) olan bir dairedir.
- Adım 5: Son olarak, ampulün boşta kalan ucundan bir kablo daha çizerek bunu pilin diğer ucuna bağlayalım. Böylece devremiz tamamlanmış olur!
İşte bu kadar! Artık elektriğin pilden çıkıp anahtar ve ampul üzerinden geçerek tekrar pile dönebileceği kesintisiz bir yol, yani kapalı bir devre oluşturduk.
Soru 2: Çizdiğimiz devre şemasına göre kuracağımız bir devrenin ampulleri ışık verebilir mi? Tahminlerimizi yazalım.
Çözüm:
Şimdi de çizdiğimiz bu şemaya bakarak bir tahminde bulunalım. Sence bu devreyi gerçek malzemelerle kurduğumuzda ampulümüz yanar mı?
Tahminim: Evet, bence çizdiğimiz devre şemasına göre kuracağımız devredeki ampul ışık verecektir.
Açıklaması:
- Adım 1: Çünkü devremizde elektrik enerjisi üreten bir pil (güç kaynağı) bulunmaktadır.
- Adım 2: Devredeki anahtarı kapalı olarak çizdik. Bu, elektrik akımının devrede dolaşmasına izin vereceği anlamına gelir. Eğer anahtar açık olsaydı, yol kesik olacağı için elektrik geçemez ve ampul yanmazdı.
- Adım 3: Tüm devre elemanları (pil, anahtar, ampul) bağlantı kablolarıyla birbirine eksiksiz bir şekilde bağlanmıştır. Bu sayede elektriğin dolaşabileceği kapalı ve tam bir yol oluşmuştur.
Bu sebeplerden dolayı, pilden çıkan elektrik enerjisi devreyi dolaşıp ampulün içinden geçtiğinde, ampulün yanmasını sağlayacaktır.
Harika iş çıkardın! Şimdi bu çizimi ve tahmini defterine veya kitabındaki ilgili alana yazabilirsin. Sonra da bu devreyi kurup tahmininin doğru olup olmadığını kontrol edebiliriz!
