5. Sınıf Fen Bilimleri Ders Kitabı Cevapları Meb Yayınları 2.Kitap Sayfa 111

Harika bir etkinlik! Merhaba sevgili öğrencim, ben Fen Bilimleri öğretmenin. Şimdi seninle birlikte bu görseldeki elektrik devresi elemanlarını tanıyacak ve onların sihirli dili olan sembollerle eşleştireceğiz. Bu, tıpkı bir şifre çözme oyunu gibi, çok eğlenceli! Haydi başlayalım!

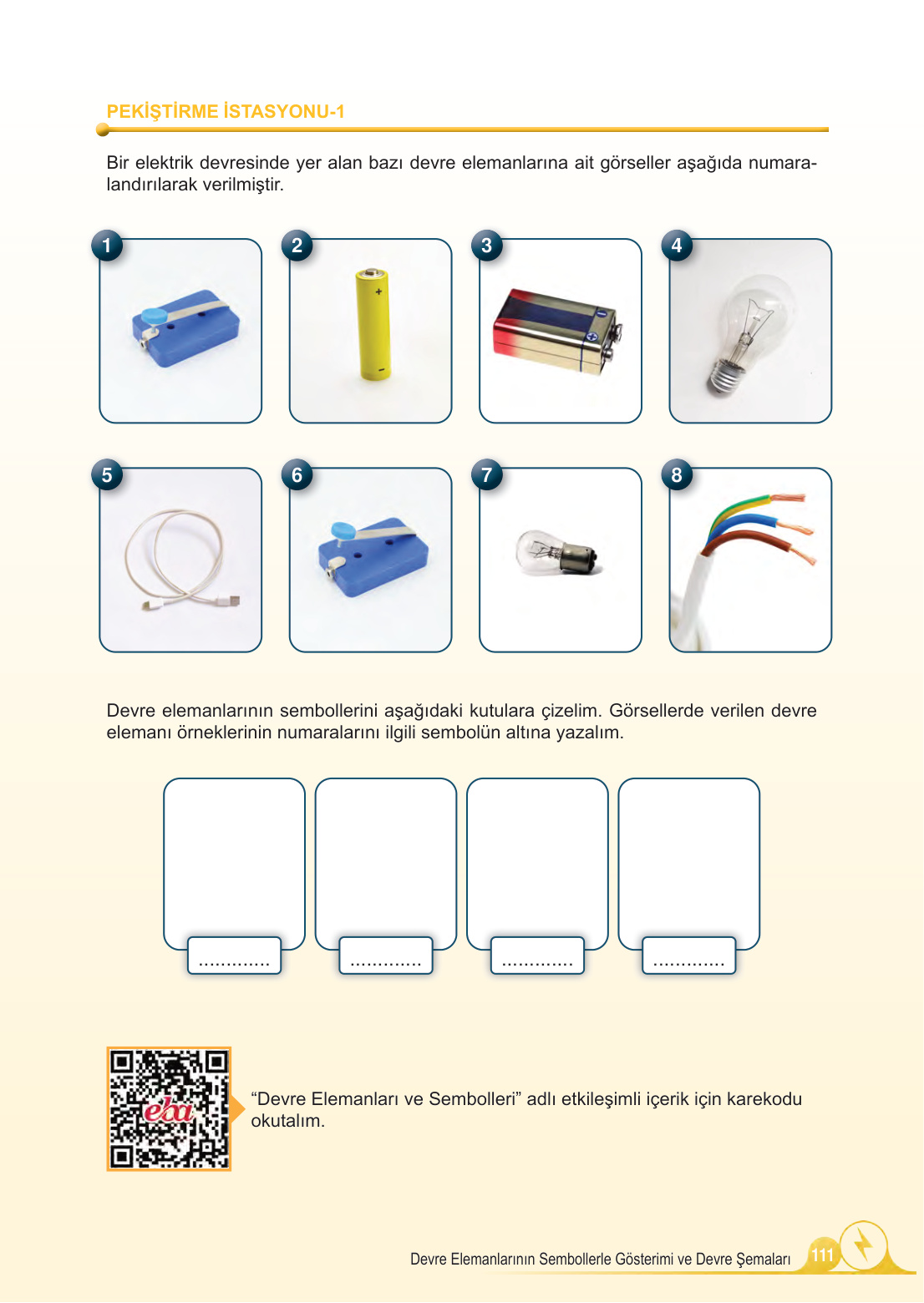

PEKİŞTİRME İSTASYONU-1

Soru Metni: Bir elektrik devresinde yer alan bazı devre elemanlarına ait görseller aşağıda numaralandırılarak verilmiştir. Devre elemanlarının sembollerini aşağıdaki kutulara çizelim. Görsellerde verilen devre elemanı örneklerinin numaralarını ilgili sembolün altına yazalım.

Çözüm:

Bu soruyu çözmek için önce resimlerdeki devre elemanlarının ne olduğunu bulmalı, sonra da bu elemanları sembolleriyle doğru bir şekilde eşleştirmeliyiz. Gel bunu adım adım yapalım.

Adım 1: Görsellerdeki Devre Elemanlarını Tanıyalım

Öncelikle her bir numarada hangi devre elemanının olduğunu birlikte hatırlayalım:

• 1 numaralı görsel: Bu bir açık anahtar. Devreden elektrik akımının geçmesini engeller, yani lambanın yanmamasını sağlar.
• 2 numaralı görsel: Bu hepimizin bildiği bir pil. Devreye enerji veren güç kaynağıdır.
• 3 numaralı görsel: Bu da bir pil (9 voltluk bir pil). Tıpkı 2 numara gibi, bu da bir güç kaynağıdır.
• 4 numaralı görsel: Bu bir ampul. Elektrik enerjisini ışık ve ısı enerjisine dönüştürür.
• 5 numaralı görsel: Bu bir bağlantı kablosu. Devre elemanlarını birbirine bağlayarak elektriğin dolaşmasını sağlar.
• 6 numaralı görsel: Bu bir kapalı anahtar. Devreden elektrik akımının geçmesine izin verir, yani lambanın yanmasını sağlar.
• 7 numaralı görsel: Bu da bir ampul, sadece biraz daha küçük.
• 8 numaralı görsel: Bunlar da bağlantı kabloları.

Adım 2: Devre Elemanlarını Sembolleriyle Eşleştirelim

Şimdi sıra geldi bu elemanları gruplayıp sembollerini çizmeye ve numaralarını altlarına yazmaya. Dört tane kutucuğumuz var, demek ki dört ana devre elemanının sembolünü çizeceğiz.

Birinci Kutu: Pil

İlk kutumuza pil sembolünü çizelim. Pilin sembolü, birbirine paralel, biri uzun ve ince (+), diğeri kısa ve kalın (-) olan iki çizgiden oluşur. Görsellerimize baktığımızda 2 ve 3 numaralı resimler birer pildir.

Sonuç:

Kutuya pil sembolü çizilir: ( + | – )

Altındaki noktalı yere ise 2, 3 yazılır.

İkinci Kutu: Ampul

İkinci kutumuza ampul sembolünü çizelim. Ampulün sembolü, bir yuvarlak içine çizilmiş çarpı işaretidir. Görsellerde ise 4 ve 7 numaralı resimler ampuldür.

Sonuç:

Kutuya ampul sembolü çizilir: ( ⓧ )

Altındaki noktalı yere ise 4, 7 yazılır.

Üçüncü Kutu: Anahtar

Üçüncü kutumuza anahtar sembolünü çizelim. Anahtarın sembolü, bir ucu açık kalmış bir köprüye benzer. Görsellerde hem açık anahtar (1 numara) hem de kapalı anahtar (6 numara) var. İkisi de birer anahtardır.

Sonuç:

Kutuya anahtar sembolü çizilir: ( o—/ —o )

Altındaki noktalı yere ise 1, 6 yazılır.

Dördüncü Kutu: Bağlantı Kablosu

Son kutumuza da en kolayı olan bağlantı kablosu sembolünü çizelim. Bu sembol sadece düz bir çizgidir. Görsellerde 5 ve 8 numaralı resimler bağlantı kablosudur.

Sonuç:

Kutuya bağlantı kablosu sembolü çizilir: ( ——— )

Altındaki noktalı yere ise 5, 8 yazılır.

Harikasın! İşte bu kadar basit. Gördüğün gibi, resimdeki her bir devre elemanını tanıdık ve onları bilim insanlarının kullandığı evrensel sembollerle eşleştirdik. Artık sen de bir devre şeması çizebilir veya gördüğün bir şemayı kolayca okuyabilirsin. Unutma, Fen Bilimleri keşfetmektir ve sen harika bir kaşifsin!
