5. Sınıf Fen Bilimleri Ders Kitabı Cevapları Meb Yayınları 2.Kitap Sayfa 109

Harika bir etkinlik! Merhaba sevgili öğrencilerim, ben Fen Bilimleri öğretmeniniz. Şimdi hep birlikte bu etkinliği adım adım çözümleyelim ve elektrik devre elemanlarının hangilerinin sembolü var, hangilerinin yok, birlikte keşfedelim.

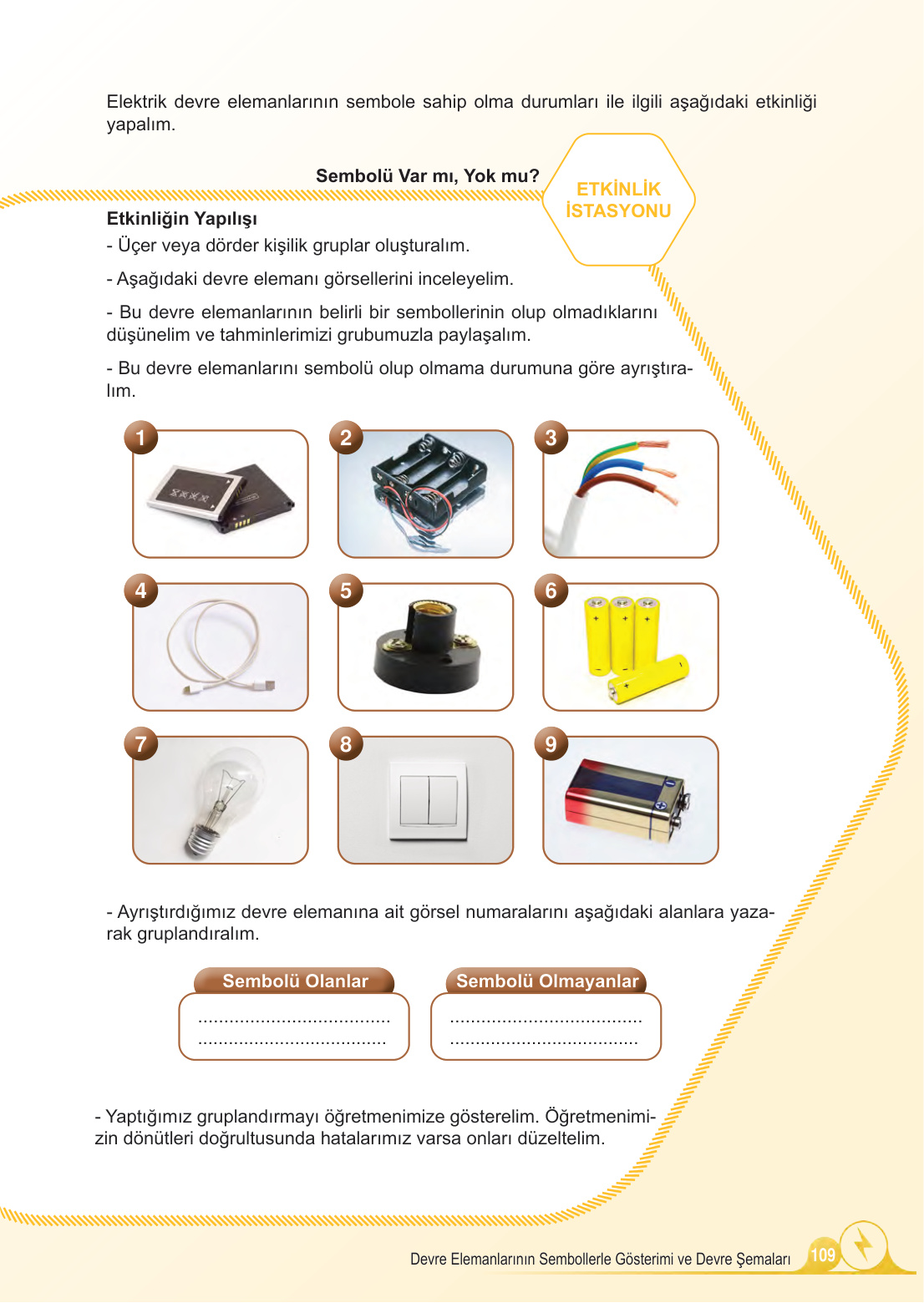

Etkinlik: Sembolü Var mı, Yok mu?

Aşağıdaki devre elemanı görsellerini inceleyerek, fen bilimleri dersinde öğrendiğimiz devre şemalarında bir sembol ile gösterilip gösterilmediklerine göre gruplandıralım.

Çözüm:

Haydi gelin, resimdeki her bir elemanı tek tek inceleyelim ve bir sembolü olup olmadığına karar verelim.

Adım 1: Görselleri Tek Tek Analiz Edelim

• 1 numaralı görsel: Bu bir cep telefonu bataryası. Bataryalar, piller gibi birer güç kaynağıdır. Elektrik devre şemalarında pillerin ve bataryaların kendine ait bir sembolü vardır. Uzun çizgi (+) kutbu, kısa çizgi ise (-) kutbu temsil eder.
• 2 numaralı görsel: Bu bir pil yatağı. Pilleri içine koyduğumuz plastik bir yuvadır. Devreyi kurarken çok işimize yarasa da, pil yatağının devre şemasında özel bir sembolü yoktur. Biz şemada sadece içine koyduğumuz pilleri çizeriz.
• 3 numaralı görsel: Bu bir bağlantı kablosu. Elektriği devre elemanları arasında taşıyan tellerdir. Bağlantı kablosunun sembolü vardır ve genellikle düz bir çizgi ile gösterilir.
• 4 numaralı görsel: Bu bir şarj kablosu. Telefonlarımızı veya tabletlerimizi şarj etmek için kullanırız. Ancak bu, basit bir elektrik devresinde kullandığımız temel bir eleman değildir ve bu yüzden devre şemalarında özel bir sembolü yoktur.
• 5 numaralı görsel: Bu bir duy. Ampulü taktığımız yuvadır. Tıpkı pil yatağı gibi, devreyi kurarken ampulü sabitlememize yarar ama duyun kendisine ait bir sembolü yoktur. Biz şemada sadece ampulün sembolünü çizeriz.
• 6 numaralı görsel: Bunlar kalem piller. Devreye enerji sağlarlar. Pillerin, tıpkı 1 numaradaki batarya gibi, bir sembolü vardır.
• 7 numaralı görsel: Bu bir ampul. Devredeki elektriği ışık enerjisine dönüştürür. Ampulün devre şemalarında çok bilinen bir sembolü vardır. (Genellikle içinde çarpı işareti olan bir daire şeklinde çizilir.)
• 8 numaralı görsel: Bu bir anahtar. Devredeki elektriğin geçişini kontrol etmemizi sağlar, yani devreyi açıp kapatır. Anahtarın da bir sembolü vardır.
• 9 numaralı görsel: Bu bir 9 voltluk pil. Bu da diğer piller gibi bir güç kaynağıdır ve tabii ki bir sembolü vardır.

Adım 2: Şimdi Gruplandırma Yapalım

Analizlerimize göre, görselleri “Sembolü Olanlar” ve “Sembolü Olmayanlar” olarak iki gruba ayıralım.

Sembolü Olanlar

1 (Batarya), 3 (Bağlantı Kablosu), 6 (Pil), 7 (Ampul), 8 (Anahtar), 9 (Pil)

Sembolü Olmayanlar

2 (Pil Yatağı), 4 (Şarj Kablosu), 5 (Duy)

Unutmayın çocuklar, devre şemaları çizerken tüm dünyadaki insanların anlayabileceği ortak bir dil kullanırız. İşte bu ortak dil, devre elemanlarının sembolleridir. Pil yatağı, duy gibi yardımcı malzemelerin sembolü olmazken; pil, ampul, anahtar ve bağlantı kablosu gibi devrenin temel elemanlarının sembolleri vardır.

Umarım hepiniz doğru gruplandırmayı yapmışsınızdır. Harikasınız!
