Harika bir etkinlik! Merhaba sevgili 5. sınıf öğrencim. Fen Bilimleri dersimizin en zevkli konularından biri olan elektrik devreleri ile ilgili bu etkinliği birlikte, adım adım çözelim. Elektrik devre elemanlarını ve onların sembollerini tanımak, tıpkı yeni bir dilin alfabesini öğrenmek gibi. Bu semboller sayesinde, dünyanın her yerindeki insanlar aynı devre şemasına bakıp aynı şeyi anlarlar.

Hadi başlayalım!

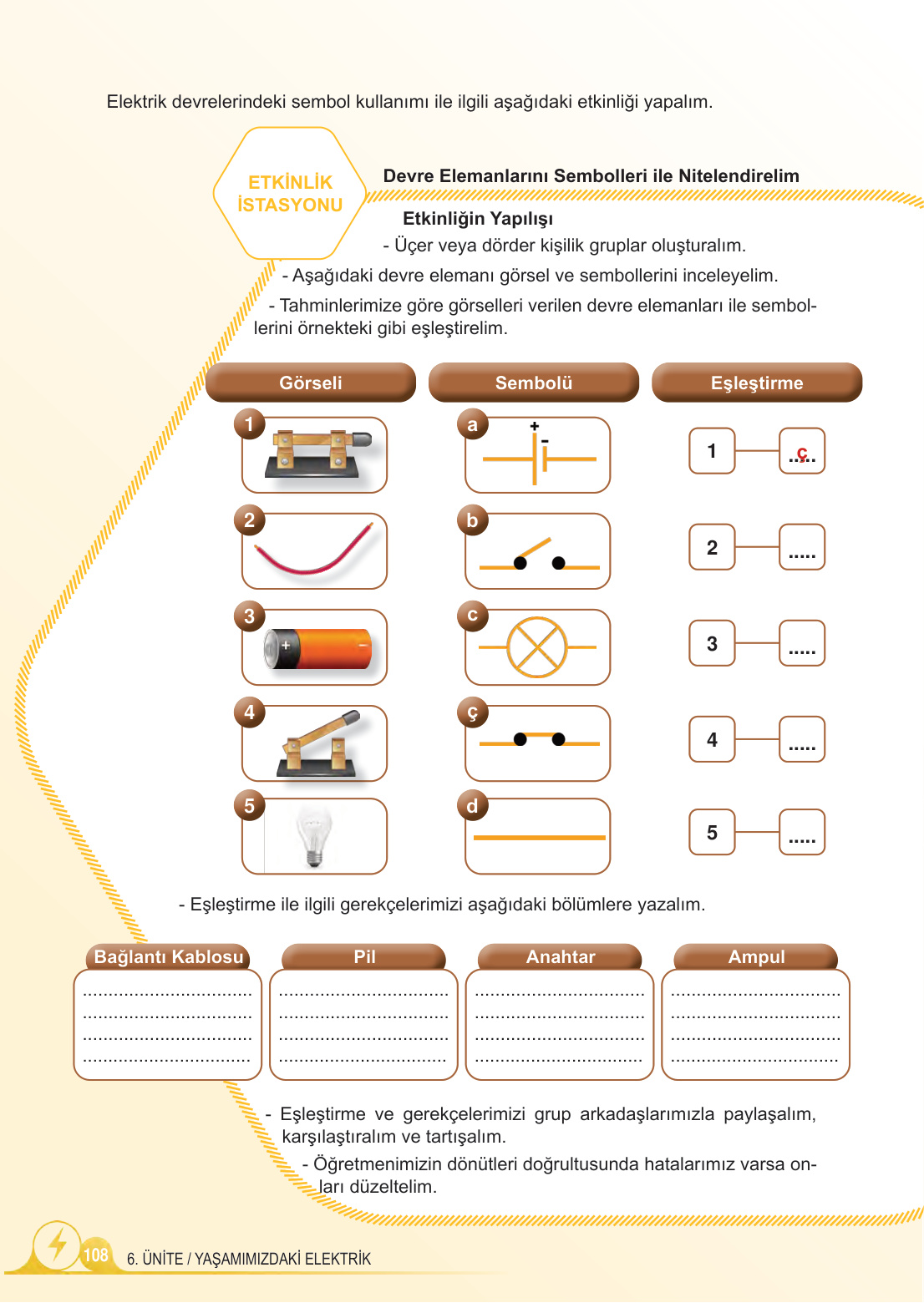

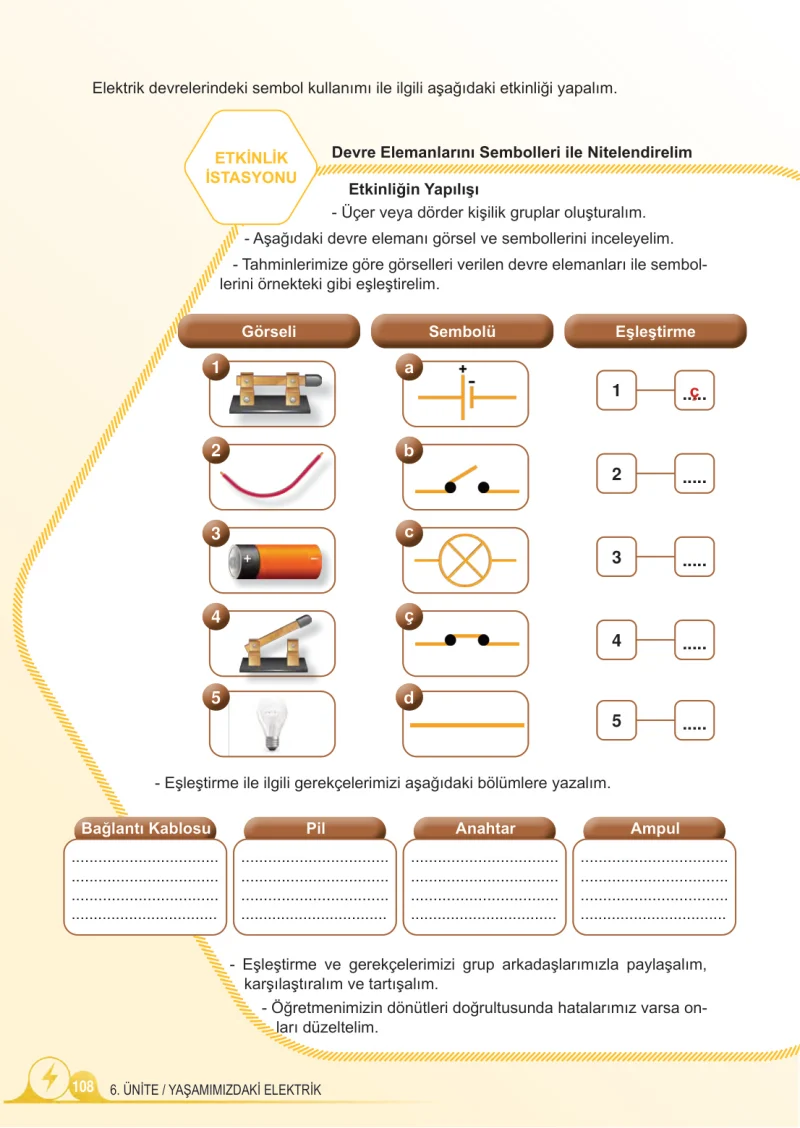

ETKİNLİK: Devre Elemanlarını Sembolleri ile Nitelendirelim

Bu etkinlikte bizden istenen, soldaki sütunda (Görseli) verilen devre elemanlarının resimlerini, ortadaki sütunda (Sembolü) verilen bilimsel sembollerle doğru bir şekilde eşleştirmemiz. Sonra da bu eşleştirmeyi neden yaptığımızı alttaki kutucuklara yazmamız.

Bölüm 1: Eşleştirme

Haydi görselleri ve sembolleri tek tek inceleyerek doğru eşleştirmeleri bulalım.

• 1 numaralı görsel ve ‘ç’ sembolü:

  Adım 1: 1 numaralı görsele bakalım. Burada metal bir kolun aşağıya indirilerek devreyi tamamladığı bir kapalı anahtar görüyoruz. Anahtar kapalı olduğunda elektrik akımı geçebilir.

  Adım 2: Sembollere bakalım. ‘ç’ sembolü, iki nokta arasındaki çizginin birleşik olduğu bir şekil. Bu, devrenin tamamlandığını ve akımın geçebileceğini gösterir. Yani bu, kapalı anahtar sembolüdür.

  Sonuç: 1 numaralı görsel, ‘ç’ sembolü ile eşleşir. Zaten örnek olarak bu yapılmış. 1 —> ç

• 2 numaralı görsel ve ‘d’ sembolü:

  Adım 1: 2 numaralı görselde elektrik akımını iletmek için kullanılan kırmızı renkli bir bağlantı kablosu var.

  Adım 2: Sembollere baktığımızda ‘d’ sembolünün düz bir çizgiden ibaret olduğunu görüyoruz. Devre şemalarında bağlantı kablosu bu şekilde, yani düz bir çizgi ile gösterilir.

  Sonuç: 2 numaralı görsel, ‘d’ sembolü ile eşleşmelidir. 2 —> d

• 3 numaralı görsel ve ‘a’ sembolü:

  Adım 1: 3 numaralı görselde bir pil görüyoruz. Pil, devrenin enerji kaynağıdır. Üzerinde “+” (artı) kutbu da belirtilmiş.

  Adım 2: ‘a’ sembolüne dikkatlice bakalım. Biri uzun, diğeri kısa iki paralel çizgiden oluşuyor. Uzun çizgi pilin artı (+) kutbunu, kısa çizgi ise eksi (-) kutbunu temsil eder. Bu, pil sembolüdür.

  Sonuç: 3 numaralı görsel, ‘a’ sembolü ile eşleşmelidir. 3 —> a

• 4 numaralı görsel ve ‘b’ sembolü:

  Adım 1: 4 numaralı görselde metal kolun yukarıda olduğu ve devreyi tamamlamadığı bir açık anahtar görüyoruz. Anahtar açık olduğunda elektrik akımı geçemez ve devre çalışmaz.

  Adım 2: ‘b’ sembolünde, iki nokta arasındaki çizginin bir ucu havada kalmış, yani bir boşluk var. Bu, devrenin kesintiye uğradığını ve akımın geçemeyeceğini gösterir. Bu da açık anahtar sembolüdür.

  Sonuç: 4 numaralı görsel, ‘b’ sembolü ile eşleşmelidir. 4 —> b

• 5 numaralı görsel ve ‘c’ sembolü:

  Adım 1: 5 numaralı görselde hepimizin bildiği bir ampul var. Ampul, elektrik enerjisini ışık ve ısı enerjisine dönüştürür.

  Adım 2: ‘c’ sembolü, içinde çarpı işareti (X) olan bir daireden oluşuyor. Bu, devre şemalarında ampulü göstermek için kullanılan evrensel bir semboldür.

  Sonuç: 5 numaralı görsel, ‘c’ sembolü ile eşleşmelidir. 5 —> c

Bölüm 2: Eşleştirme Gerekçeleri (Nedenlerini Açıklama)

Şimdi de bu eşleştirmeleri neden böyle yaptığımızı aşağıdaki kutucuklara yazalım.

Bağlantı Kablosu

2 numaralı görseldeki kablo, elektrik akımının devrede dolaşmasını sağlayan yoldur. Devre şemalarında bu yol, ‘d’ sembolündeki gibi düz bir çizgi ile gösterilir. Bu yüzden 2’yi ‘d’ ile eşleştirdim.

Pil

3 numaralı görseldeki pil, devrenin çalışması için gereken enerjiyi sağlar. ‘a’ sembolü, pilin artı (+) ve eksi (-) kutuplarını gösteren bilimsel bir çizimdir. Bu yüzden devrenin güç kaynağı olan pili, bu sembolle eşleştirdim.

Anahtar

Anahtar, devreden akımın geçip geçmemesini kontrol eder. 4 numaralı görseldeki gibi anahtar açıksa akım geçmez, bu durum ‘b’ sembolü ile gösterilir. 1 numaralı görseldeki gibi anahtar kapalıysa akım geçer, bu durum da ‘ç’ sembolü ile gösterilir. Anahtarın görevi devreyi açıp kapamaktır.

Ampul

5 numaralı görseldeki ampul, elektrik enerjisini ışığa çeviren devre elemanıdır. ‘c’ sembolü, yani içinde çarpı olan daire, bütün dünyada ampulü temsil etmek için kullanılır. Bu yüzden 5’i ‘c’ ile eşleştirdim.

Harikasın! Bu etkinliği tamamlayarak basit bir elektrik devresinin elemanlarını ve onların bilimsel dildeki karşılıkları olan sembolleri başarıyla öğrendin. Unutma, bu semboller sayesinde çok daha karmaşık devreleri bile kolayca çizebilir ve anlayabiliriz. Başarılarının devamını dilerim!
