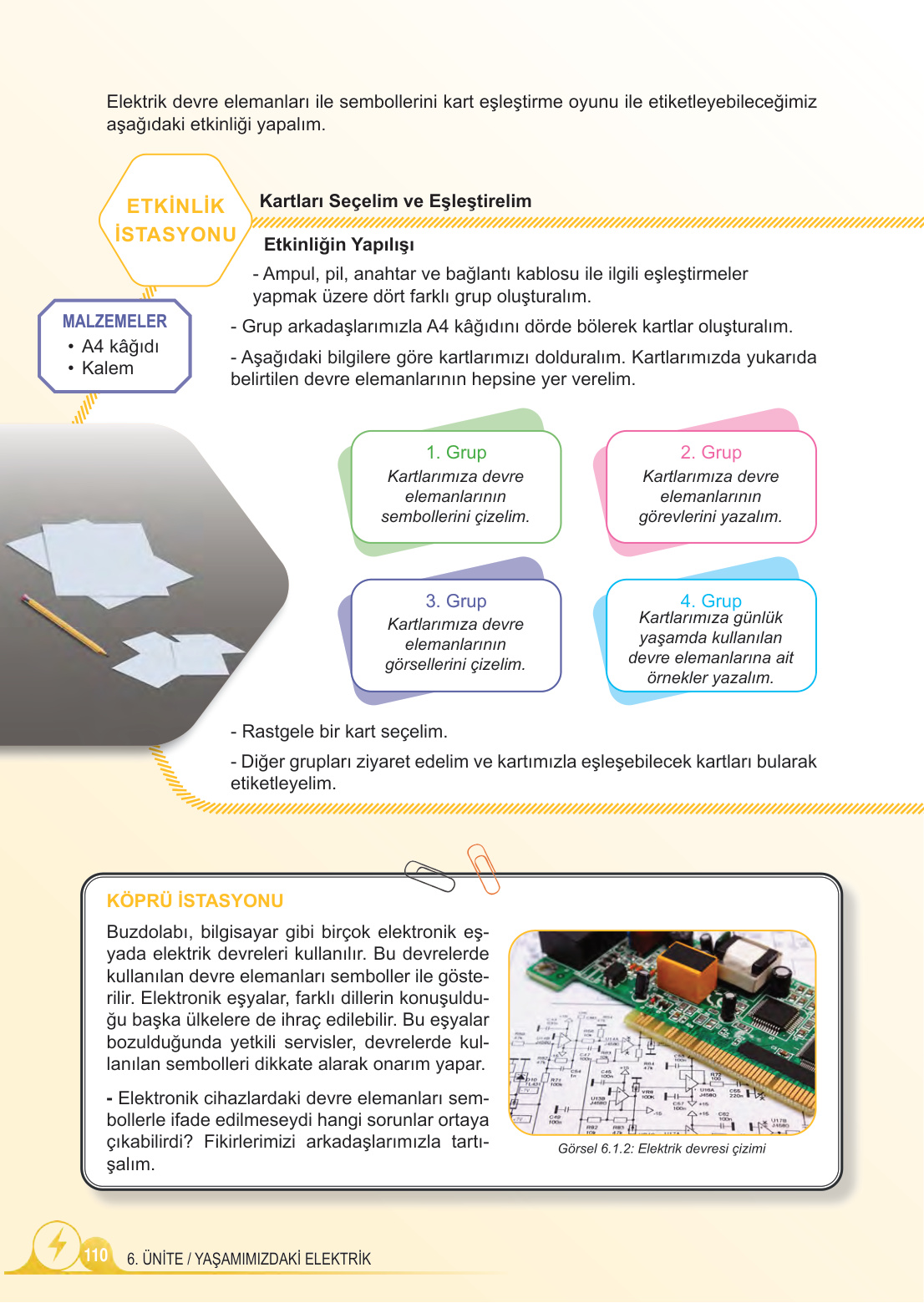

5. Sınıf Fen Bilimleri Ders Kitabı Cevapları Meb Yayınları 2.Kitap Sayfa 110
Harika bir etkinlik! Merhaba sevgili öğrencilerim, ben Fen Bilimleri öğretmeniniz. Şimdi hep birlikte kitabımızdaki bu güzel etkinliği inceleyelim ve adım adım neler yapmamız gerektiğini anlayalım. Bu etkinlik, elektrik devre elemanlarını ve sembollerini daha iyi öğrenmemiz için tasarlanmış eğlenceli bir oyun aslında.
ETKİNLİK İSTASYONU: Kartları Seçelim ve Eşleştirelim
Bu etkinliğin amacı, dört temel devre elemanını (ampul, pil, anahtar, bağlantı kablosu) farklı yönleriyle tanımak. Sınıfı dört gruba ayırıyoruz ve her grup kendi görevini yapıyor. Haydi bakalım her grubun kartına neler yazması ve çizmesi gerekiyor.
Soru 1: 1. Grup ne yapmalıdır?
“Kartlarımıza devre elemanlarının sembollerini çizelim.”
Çözüm:
Sevgili 1. Grup üyeleri, sizin göreviniz devre elemanlarının bilimsel gösterimi olan sembolleri kartlarınıza çizmek. Unutmayın, bu semboller tüm dünyada aynıdır ve bir nevi bilimin ortak dilidir.
- Pil Sembolü: Birbirine paralel, biri uzun ve ince (+), diğeri kısa ve kalın (-) olan iki çizgi çizeceksiniz. Uzun çizgi pozitif kutbu, kısa çizgi ise negatif kutbu temsil eder.
- Ampul Sembolü: Bir daire çizin ve içine çarpı (X) işareti koyun. Bu, ışık veren ampulümüzün sembolüdür.
- Anahtar Sembolü: İki küçük daire çizin ve arasına bir çizgi çekin. Eğer çizgi bu iki noktayı birleştirmiyorsa, yani arada bir boşluk varsa bu açık anahtar demektir. Eğer çizgi iki noktayı birleştiriyorsa bu kapalı anahtar demektir. Genellikle açık anahtar sembolü çizilir.
- Bağlantı Kablosu Sembolü: Bu en kolayı! Sadece düz bir çizgi çizmeniz yeterli.
Soru 2: 2. Grup ne yapmalıdır?
“Kartlarımıza devre elemanlarının görevlerini yazalım.”
Çözüm:
Merhaba 2. Grup! Sizin göreviniz bu devre elemanlarının ne işe yaradığını, yani görevlerini kartlarınıza yazmak. Her elemanın devrede çok önemli bir rolü var.
- Pil: Devreye gerekli olan elektrik enerjisini sağlar. Tıpkı bir arabanın yakıta ihtiyacı olduğu gibi, devrenin de pile ihtiyacı vardır. O, devrenin enerji kaynağıdır.
- Ampul: Elektrik enerjisini kullanarak ışık ve ısı enerjisi üretir. Amacımız devreyi aydınlatmaksa ampul kullanırız.
- Anahtar: Elektriğin devreden geçişini kontrol etmemizi sağlar. Anahtarı kapattığımızda devre tamamlanır ve elektrik geçer (ampul yanar). Açtığımızda ise devrenin bağlantısı kesilir ve elektrik geçemez (ampul söner). Yani, devreyi açıp kapatmaya yarar.
- Bağlantı Kablosu: Elektrik enerjisini devrenin diğer elemanlarına taşır. Tıpkı yolların arabaları taşıması gibi, kablolar da elektriği taşır.
Soru 3: 3. Grup ne yapmalıdır?
“Kartlarımıza devre elemanlarının görsellerini çizelim.”
Çözüm:
3. Grup, sıra sizde! Sizin göreviniz devre elemanlarının sembollerini değil, gerçek hayatta nasıl görünüyorlarsa o şekilde resimlerini çizmek.
- Pil Görseli: Günlük hayatta kullandığımız kalem pil veya yuvarlak saat pili gibi bir pilin resmini çizebilirsiniz. Üzerinde (+) ve (-) kutuplarını belirtmeyi unutmayın.
- Ampul Görseli: Camdan yapılmış, içinde ince bir tel (flaman) olan bildiğimiz ampul resmini çizeceksiniz.
- Anahtar Görseli: Odamızdaki ışığı açıp kapattığımız duvar anahtarının bir resmini çizebilirsiniz.
- Bağlantı Kablosu Görseli: Dışı plastik kaplı, içinden metal tellerin geçtiği bir kablo parçası çizebilirsiniz.
Soru 4: 4. Grup ne yapmalıdır?
“Kartlarımıza günlük yaşamda kullanılan devre elemanlarına ait örnekler yazalım.”
Çözüm:
Ve son olarak 4. Grup! Sizin göreviniz de bu devre elemanlarının günlük hayatımızda nerelerde karşımıza çıktığını bulup kartlarınıza yazmak.
- Pil: Televizyon kumandası, el feneri, oyuncak araba, kol saati…
- Ampul: El feneri, araba farı, evimizdeki avizeler, buzdolabının içindeki lamba…
- Anahtar: Odanın ışığını açan düğme, televizyonun açma-kapama düğmesi, el fenerinin düğmesi…
- Bağlantı Kablosu: Telefon şarj aletinin kablosu, bilgisayarın güç kablosu, prize takılı her türlü elektronik aletin kablosu…
KÖPRÜ İSTASYONU
Şimdi de biraz düşünme zamanı! Buradaki soru, devre elemanlarının neden resimlerle değil de sembollerle gösterildiğini sorguluyor.
Soru: Elektronik cihazlardaki devre elemanları sembollerle ifade edilmeseydi hangi sorunlar ortaya çıkabilirdi? Fikirlerimizi arkadaşlarımızla tartışalım.
Çözüm ve Açıklama:
Bu çok önemli bir soru arkadaşlar. Eğer bu semboller olmasaydı başımıza neler gelirdi, bir düşünelim:
Adım 1: Tamir Çok Zor Olurdu
Bozulan bir bilgisayar veya televizyon düşünün. Tamirci, içindeki karmaşık devreyi açtığında yüzlerce parça görür. Eğer bu parçaların ne olduğunu gösteren bir şema (plan) ve bu şemada semboller olmasaydı, hangi parçanın ne işe yaradığını anlaması neredeyse imkânsız olurdu. Semboller, tamirciler için bir yol haritası gibidir.
Adım 2: Farklı Ülkeler Anlaşamazdı
Japonya’da üretilen bir telefonun Türkiye’de tamir edildiğini hayal edin. Eğer herkes kendi dilinde veya kendi çizimleriyle devreleri gösterseydi, Türk bir mühendis Japon bir mühendisin çizimini anlayamazdı. Semboller, bütün dünyadaki bilim insanlarının ve mühendislerin konuştuğu ortak bir dildir. Bu sayede evrensel bir anlaşma sağlanır.
Adım 3: Cihazları Tasarlamak ve Üretmek Karmaşıklaşırdı
Yeni bir elektronik alet tasarlayan mühendisler, planlarını çizerken her bir parçanın gerçek resmini çizmek zorunda kalsalardı bu hem çok uzun sürerdi hem de çok kafa karıştırıcı olurdu. Semboller, tasarımları basit, anlaşılır ve hızlı bir şekilde çizmeyi sağlar.
Umarım bu açıklamalar etkinliği daha iyi anlamanıza yardımcı olmuştur. Unutmayın, bilimdeki semboller işimizi kolaylaştırmak ve herkesin aynı dili konuşmasını sağlamak için vardır. Hepinize iyi çalışmalar dilerim!
