Merhaba sevgili öğrencilerim!
Bugün sizlerle birlikte “Pekiştirme İstasyonu-2” etkinliğini yapacağız. Bu etkinlikte, basit elektrik devreleri ve elemanlarının sembolleri hakkındaki bilgilerimizi kullanarak doğru çıkışı bulmaya çalışacağız. Tıpkı bir labirentte yolumuzu bulur gibi, ifadelerin doğru ya da yanlış olduğuna karar verip okları takip edeceğiz.
Haydi başlayalım!

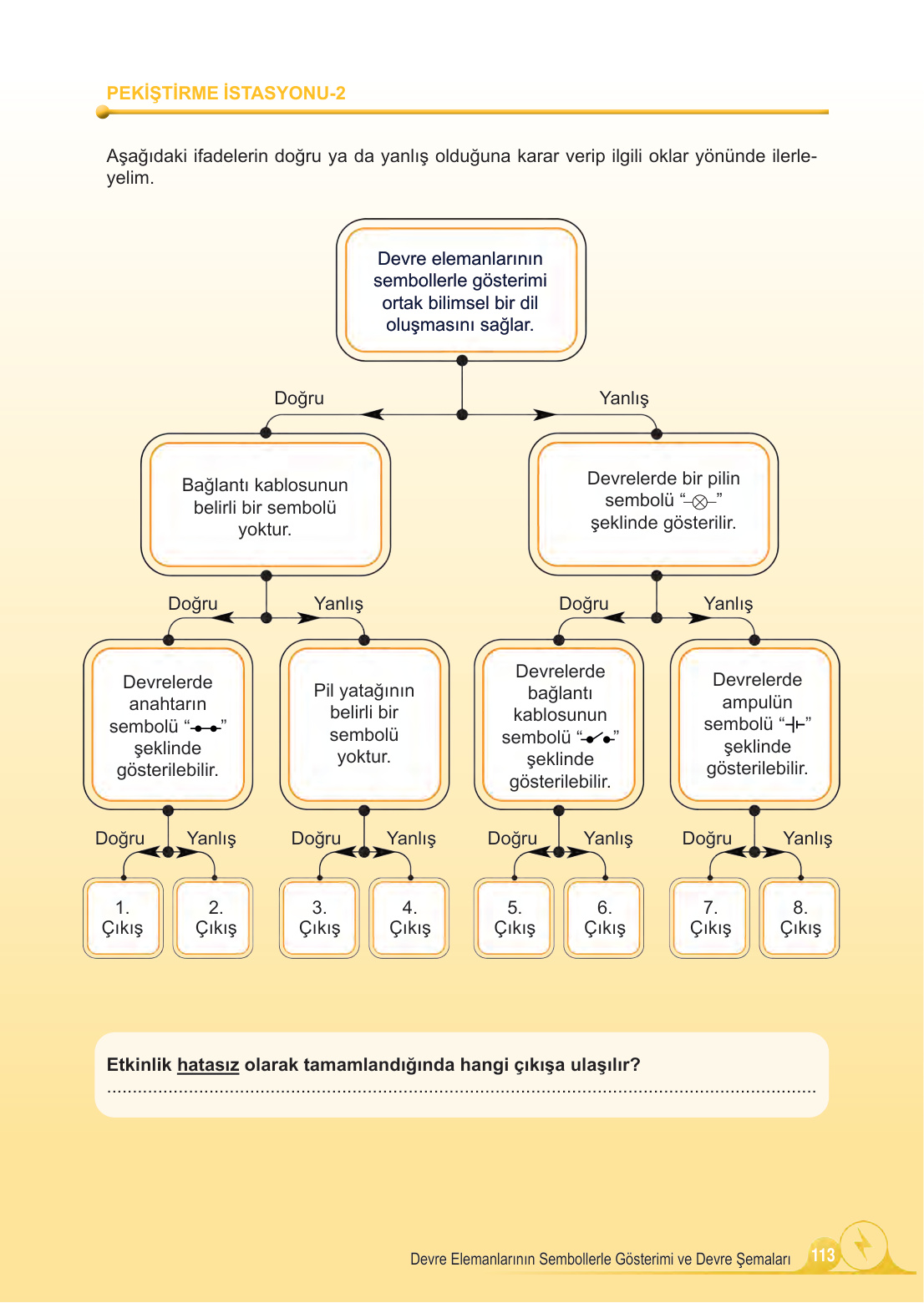

Soru: Etkinlik hatasız olarak tamamlandığında hangi çıkışa ulaşılır?
Çözüm:
Bu soruyu çözmek için şemadaki en üst kutudan başlayarak ifadeleri tek tek değerlendireceğiz ve doğru yolu bulacağız.
Adım 1
İlk ifademizle başlayalım:
“Devre elemanlarının sembollerle gösterimi ortak bilimsel bir dil oluşmasını sağlar.”
Bu ifade kesinlikle Doğru‘dur çocuklar. Tıpkı trafik işaretlerinin her sürücü için aynı anlama gelmesi gibi, devre elemanlarının sembolleri de dünyanın her yerindeki bilim insanları ve mühendisler için aynı anlama gelir. Bu sayede herkes bir devre şemasına baktığında onu kolayca anlayabilir.
Öyleyse, “Doğru” yazan oku takip ederek bir sonraki adıma geçiyoruz.
Adım 2
Doğru yolunu takip ettiğimizde karşımıza çıkan ikinci ifade:
“Bağlantı kablosunun belirli bir sembolü yoktur.”
Biraz düşünelim… Biz devre şemalarını çizerken bağlantı kablosunu nasıl gösteriyorduk? Elbette düz bir çizgi ile (—) gösteriyorduk. Demek ki bağlantı kablosunun bir sembolü var! Bu durumda bu ifade Yanlış oluyor.
Şimdi de “Yanlış” yazan oku takip etmemiz gerekiyor.
Adım 3
Yanlış okunu takip ettiğimizde karşımıza son bir ifade çıkıyor:
“Pil yatağının belirli bir sembolü yoktur.”
Burada dikkatli olmalıyız. Biz devre şemalarında pilin sembolünü (+ ve – uçları olan uzun ve kısa çizgiler) çizeriz. Ama pili içine koyduğumuz o plastik yuvanın, yani pil yatağının bir sembolünü kullanmayız. O sadece fiziksel bir parçadır. Bu nedenle bu ifade Doğru‘dur.
Son olarak “Doğru” okunu takip ediyoruz.
Sonuç
Tüm ifadeleri doğru bir şekilde değerlendirip okları takip ettiğimizde, ulaştığımız çıkış kapısı:
3. Çıkış
Harikasınız! Adım adım giderek doğru sonuca ulaştık. Unutmayın, fen bilimleri dikkat ve bilgi gerektiren eğlenceli bir yolculuktur!
