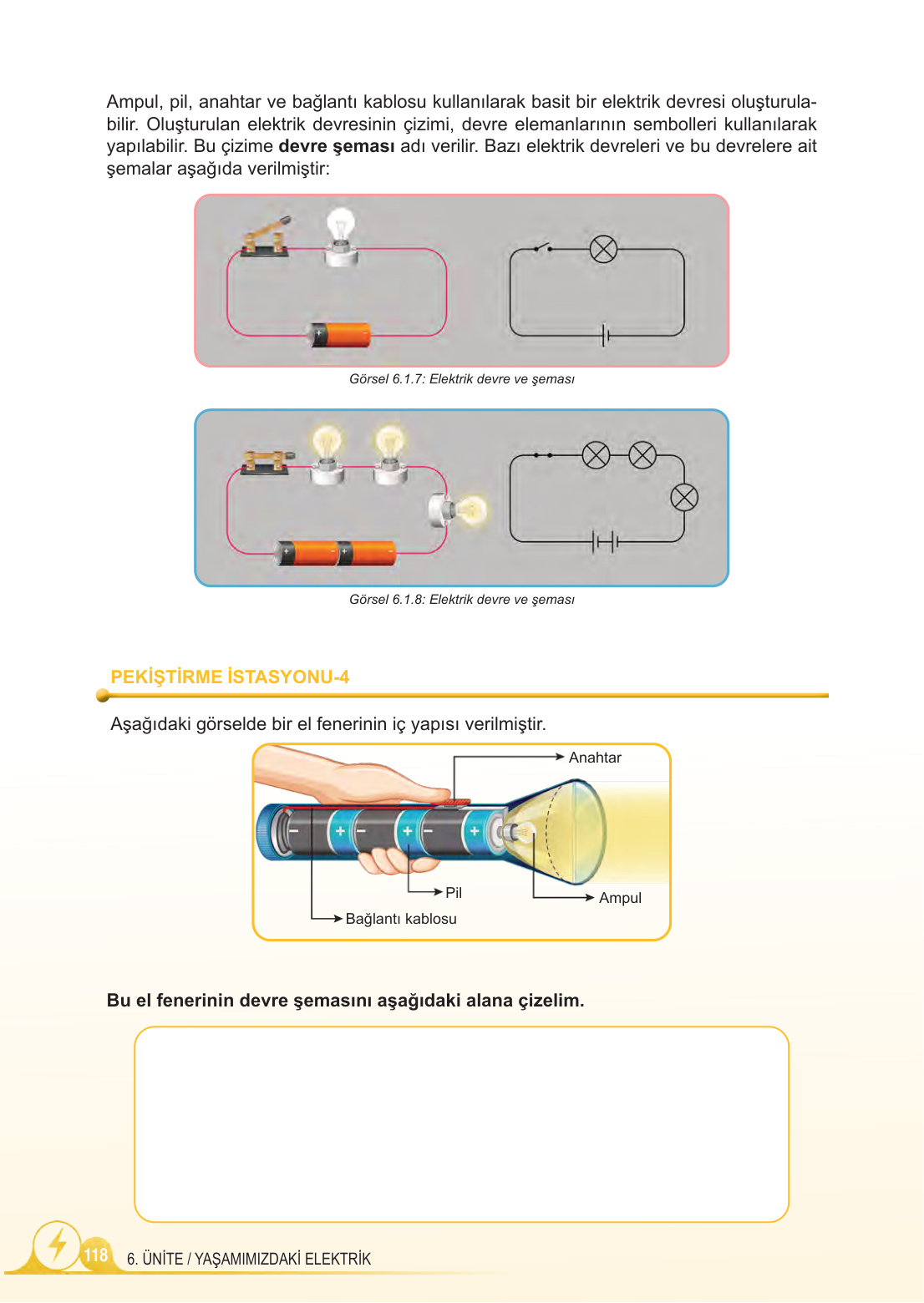

Soru: Aşağıdaki görselde bir el fenerinin iç yapısı verilmiştir. Bu el fenerinin devre şemasını aşağıdaki alana çizelim.
Çözüm:
El fenerinin devre şemasını çizebilmek için önce içindeki devre elemanlarını ve onların sembollerini tanımamız gerekiyor. Tıpkı harfleri öğrenip kelime yazmak gibi, biz de devre elemanlarının sembollerini öğrenip devre şeması çizeceğiz.
Adım 1: El Fenerinin İçindeki Devre Elemanlarını Bulalım
Görsele dikkatlice baktığımızda el fenerinin içinde şunları görüyoruz:
- Pil: Fenerimize enerji veren güç kaynağıdır. Resimde iki tane pil var.
- Ampul: Elektrik enerjisini ışık enerjisine çeviren elemandır. Fenerimizin ışık veren kısmıdır.
- Anahtar: Elektriğin geçişini kontrol etmemizi sağlayan, yani devreyi açıp kapatan düğmedir.
- Bağlantı Kablosu: Devre elemanlarını birbirine bağlayarak elektriğin dolaşmasını sağlayan yoldur. Fenerin içindeki metal kısımlar bu görevi görür.
Adım 2: Devre Elemanlarının Sembollerini Hatırlayalım
Her devre elemanının bilim insanları tarafından belirlenmiş basit bir çizimi, yani sembolü vardır. Bu semboller evrenseldir, yani dünyanın her yerinde aynı anlama gelir.
- Pil Sembolü: Biri uzun (+), diğeri kısa (-) olan iki paralel çizgiden oluşur. Fenerimizde iki pil olduğu için bu sembolden iki tane yan yana çizeceğiz. ( —|i—|i— )
- Ampul Sembolü: İçinde çarpı işareti olan bir dairedir. ( —ⓧ— )
- Anahtar Sembolü: Açık bir köprüye benzer. Devre kapalıyken (yani fener yanarken) bu köprü kapanır. ( —o/ o— )
- Bağlantı Kablosu Sembolü: Düz bir çizgidir. ( ——— )
Adım 3: Devre Şemasını Oluşturalım
Şimdi bu sembolleri birleştirme zamanı! Elektrik akımının pilden çıkıp bütün elemanları dolaştıktan sonra tekrar pile geri döndüğü kapalı bir yol çizmeliyiz. Bu yola devre diyoruz.
El fenerinin devre şeması şu şekilde olmalıdır:
İki tane pil sembolünü yan yana çizeriz. Bu pillerden çıkan bir bağlantı kablosu (düz çizgi) anahtar sembolüne bağlanır. Anahtar sembolünden çıkan kablo, ampul sembolüne bağlanır. Son olarak, ampul sembolünden çıkan kablo da pillerin diğer ucuna bağlanarak devre tamamlanır. Bütün elemanlar aynı kablo üzerinde art arda sıralandığı için bu bir seri bağlı devredir.
Sonuç:
Çizilmesi gereken devre şeması; iki pil, bir anahtar ve bir ampulün birbirine seri olarak bağlandığı basit bir elektrik devresi şemasıdır.
