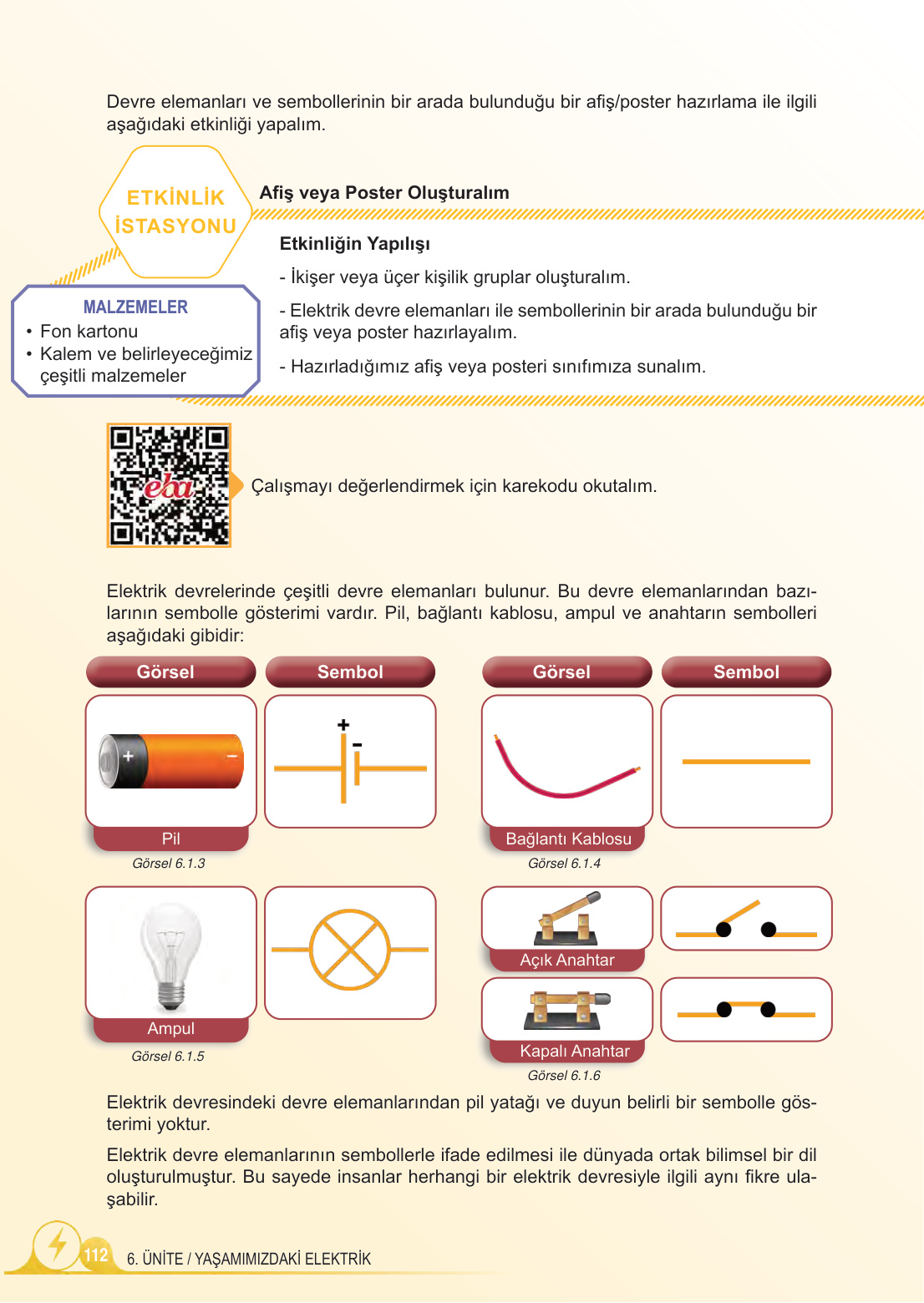

5. Sınıf Fen Bilimleri Ders Kitabı Cevapları Meb Yayınları 2.Kitap Sayfa 112

Merhaba sevgili öğrencilerim, ben Fen Bilimleri öğretmeniniz.

Bugün sizlerle birlikte, kitabımızdaki çok önemli bir konuyu, yani elektrik devresi elemanlarını ve onların sembollerini inceleyeceğiz. Bu semboller, tıpkı trafik işaretleri gibi, bütün dünyada bilim insanlarının ve mühendislerin kullandığı ortak bir dildir. Bu sayede herkes bir elektrik devresine baktığında aynı şeyi anlar.

Haydi gelin, görseldeki devre elemanlarını ve sembollerini adım adım birlikte analiz edelim ve ne anlama geldiklerini öğrenelim.

Konu 1: Pil ve Sembolü

Çözüm:

Adım 1: Görselde gördüğümüz turuncu renkli pil, bir elektrik devresinin enerji kaynağıdır. Tıpkı bizim koşup oynamak için yemeğe ihtiyacımız olduğu gibi, bir ampulün ışık vermesi için de pilin sağladığı elektriğe ihtiyacı vardır. Pil olmadan devremiz çalışmaz, o yüzden devrenin kalbi diyebiliriz.

Adım 2: Yanındaki sembole bakalım. Birbirine paralel, biri uzun diğeri kısa iki çizgiden oluşuyor. Unutmayın çocuklar, her zaman uzun olan çizgi pilin artı (+) kutbunu, kısa olan çizgi ise eksi (-) kutbunu temsil eder. Elektrik akımı bu kutuplar arasında dolaşarak devreyi tamamlar.

Konu 2: Bağlantı Kablosu ve Sembolü

Çözüm:

Adım 1: Kırmızı renkli, bükülmüş tel bizim bağlantı kablomuzdur. Görevi, elektrik enerjisini pilden alıp diğer devre elemanlarına (ampul, anahtar gibi) taşımaktır. Onları devrenin yolları gibi düşünebilirsiniz. Bu yollar olmazsa elektrik bir yerden bir yere gidemez.

Adım 2: Sembolü ise oldukça basittir: düz bir çizgi. Bir devre şeması çizerken pilleri, ampulleri ve anahtarları bu düz çizgilerle birbirine bağlarız.

Konu 3: Ampul ve Sembolü

Çözüm:

Adım 1: Ampul, elektrik enerjisini ışık ve ısı enerjisine dönüştüren devre elemanıdır. Devremizin doğru çalışıp çalışmadığını onun sayesinde anlarız. Eğer ampul yanıyorsa, “Yaşasın, devrem çalışıyor!” deriz.

Adım 2: Sembolü de çok eğlencelidir. Bir yuvarlak ve içinde bir çarpı (X) işareti bulunur. Bu sembolü gördüğünüz her yerde, orada bir ampul olduğunu hemen anlamalısınız.

Konu 4: Açık Anahtar ve Sembolü

Çözüm:

Adım 1: Anahtar, devredeki elektriğin geçişini kontrol etmemizi sağlayan bir kapı gibidir. Görseldeki gibi anahtar açık olduğunda, kablolar arasında bir boşluk oluşur. Elektrik bu boşluktan atlayamaz ve devre tamamlanamaz. Bu yüzden ampul yanmaz. Tıpkı odanızın düğmesine basıp ışığı kapattığınızdaki durum gibi.

Adım 2: Sembolünde de bu durumu çok net görürüz. İki nokta arasındaki çizginin bir ucu havaya kalkmıştır. Bu, “yol kapalı, elektrik geçemez” anlamına gelir.

Konu 5: Kapalı Anahtar ve Sembolü

Çözüm:

Adım 1: Bu sefer anahtarımız kapalı. Yani elektrik akımının geçebilmesi için köprüyü indirmişiz gibi düşünebilirsiniz. Elektrik, pilden çıkar, kablolardan geçer, kapalı anahtarın üzerinden atlar ve ampule ulaşır. Böylece devre tamamlanır ve ampul ışık verir! Tıpkı odanızın düğmesine basıp ışığı açtığınızdaki gibi.

Adım 2: Sembolünde ise iki nokta arasındaki çizgi tamamen birleşmiştir. Bu da bize “yol açık, elektrik rahatça geçebilir” mesajını verir.

Sevgili çocuklar, unutmayın! Bu sembolleri öğrenmek, bize karmaşık görünen elektrik devrelerini kağıt üzerinde çok basit bir şekilde çizme ve anlama imkanı verir. Bu, bilimin evrensel dilidir ve her yerde aynıdır.
