Merhaba sevgili öğrenciler! Bugün Fen Bilimleri dersimizde elektrik devrelerini, enerjinin nasıl taşındığını ve maddelerin elektriksel özelliklerini inceleyeceğiz. Görseldeki deneyler, konuyu anlamamız için harika ipuçları taşıyor. Hadi gelin, soruları bir dedektif gibi inceleyip adım adım çözelim.

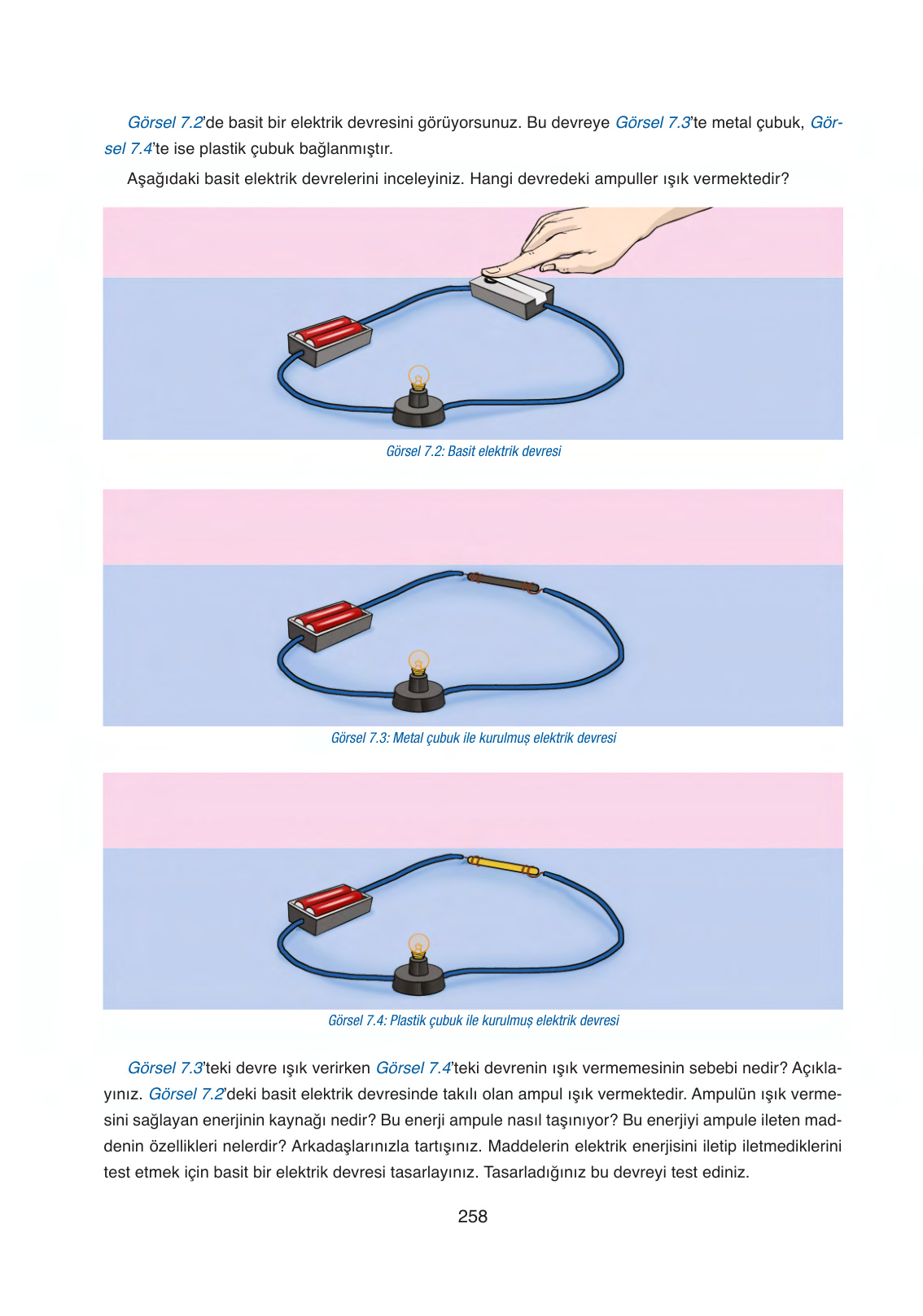

Soru 1: Aşağıdaki basit elektrik devrelerini inceleyiniz. Hangi devredeki ampuller ışık vermektedir?
Çözüm:
Bu soruyu cevaplamak için her bir devreyi tek tek kontrol etmemiz gerekiyor. Bir ampulün ışık verebilmesi için devrenin tamamlanmış olması, yani elektrik akımının pilden çıkıp ampulden geçerek tekrar pile dönebilmesi gerekir.
- Adım 1 (Görsel 7.2): Bu görselde standart bir basit elektrik devresi görüyoruz. Pil, kablo, ampul ve bir anahtar var. Anahtara parmakla basıldığı için devre kapalı durumda. Yani elektrik akımı kesintisiz dolaşabilir. Bu yüzden Görsel 7.2’deki ampul ışık verir.
- Adım 2 (Görsel 7.3): Bu devrede kabloların arasına bir metal çubuk bağlanmış. Metaller (demir, bakır, alüminyum, altın vb.) elektriği iyi ileten maddelerdir. Elektrik akımı metal çubuğun üzerinden geçip yoluna devam edebilir. Bu nedenle Görsel 7.3’teki ampul de ışık verir.
- Adım 3 (Görsel 7.4): Bu devrede ise araya bir plastik çubuk konulmuş. Plastik, tahta, cam gibi maddeler elektriği iletmeyen maddelerdir. Elektrik akımı plastik çubuğa geldiğinde karşıya geçemez ve devre tamamlanamaz. Bu yüzden Görsel 7.4’teki ampul ışık vermez.
Sonuç:Görsel 7.2 ve Görsel 7.3’teki ampuller ışık vermektedir.
Soru 2: Görsel 7.3’teki devre ışık verirken Görsel 7.4’teki devrenin ışık vermemesinin sebebi nedir? Açıklayınız.
Çözüm:
Burada maddelerin elektriksel özelliklerini hatırlamamız gerekiyor çocuklar. Maddeleri elektriği iletip iletmemelerine göre ikiye ayırırız: İletkenler ve Yalıtkanlar.
- Adım 1: Görsel 7.3’te kullanılan madde bir metal çubuktur. Metaller, yapıları gereği elektrik enerjisinin üzerinden geçmesine izin verirler. Biz buna iletkenlik diyoruz. Devre tamamlandığı için ampul yanar.
- Adım 2: Görsel 7.4’te kullanılan madde ise bir plastik çubuktur. Plastik, elektrik enerjisinin geçişine izin vermez ve akımı durdurur. Biz buna yalıtkanlık diyoruz. Akım geçemediği için devre tamamlanamaz ve ampul yanmaz.
Sonuç: Temel sebep; metal çubuğun iletken, plastik çubuğun ise yalıtkan bir madde olmasıdır.
Soru 3: Görsel 7.2’deki basit elektrik devresinde takılı olan ampul ışık vermektedir. Ampulün ışık vermesini sağlayan enerjinin kaynağı nedir? Bu enerji ampule nasıl taşınıyor? Bu enerjiyi ampule ileten maddenin özellikleri nelerdir?
Çözüm:
Bu soru aslında bir elektrik devresinin çalışma mantığını özetlememizi istiyor. Adım adım gidelim:
- Enerjinin Kaynağı Nedir?
Bir devrede elektrik enerjisini üreten veya depolayan eleman pildir. Görseldeki devrede de ampulün ışık vermesi için gereken enerjiyi sağlayan kaynak pildir (üreteç). - Bu Enerji Ampule Nasıl Taşınıyor?
Pil tek başına yeterli değildir, enerjinin ampule ulaşması gerekir. Bu taşıma işlemi, pil ile ampul arasına bağlanan bağlantı kabloları sayesinde gerçekleşir. Kablolar, enerjinin akabileceği bir yol oluşturur. - Enerjiyi İleten Maddenin Özellikleri Nelerdir?
Enerjiyi taşıyan kabloların iç kısmında genellikle bakır gibi metaller bulunur. Bu maddenin en önemli özelliği elektrik akımını iletebilmesi (iletken olması) ve elektrik akımına karşı direncinin düşük olmasıdır. Böylece enerji kaybolmadan ampule kadar ulaşabilir. Kablonun dışındaki plastik kısım ise bizi elektrik çarpmasından korumak için yalıtkandır, ancak enerjiyi asıl taşıyan içindeki metal kısımdır.
Dersi özetlersek çocuklar; elektriğin bir iş yapabilmesi (ampulü yakması) için bir enerji kaynağına (pil), bu enerjiyi taşıyacak iletken bir yola (kablo/metal) ve kapalı bir devreye ihtiyacı vardır. Yalıtkan maddeler (plastik gibi) bu yolu kestiği için ampul ışık vermez.
