Merhaba sevgili öğrencilerim,
Harika bir test ile karşınızdayım! Gelin, bu soruları birlikte, adım adım inceleyelim ve Fen Bilimleri’nin ne kadar keyifli olduğunu bir kez daha görelim. Hazırsanız, başlıyoruz!

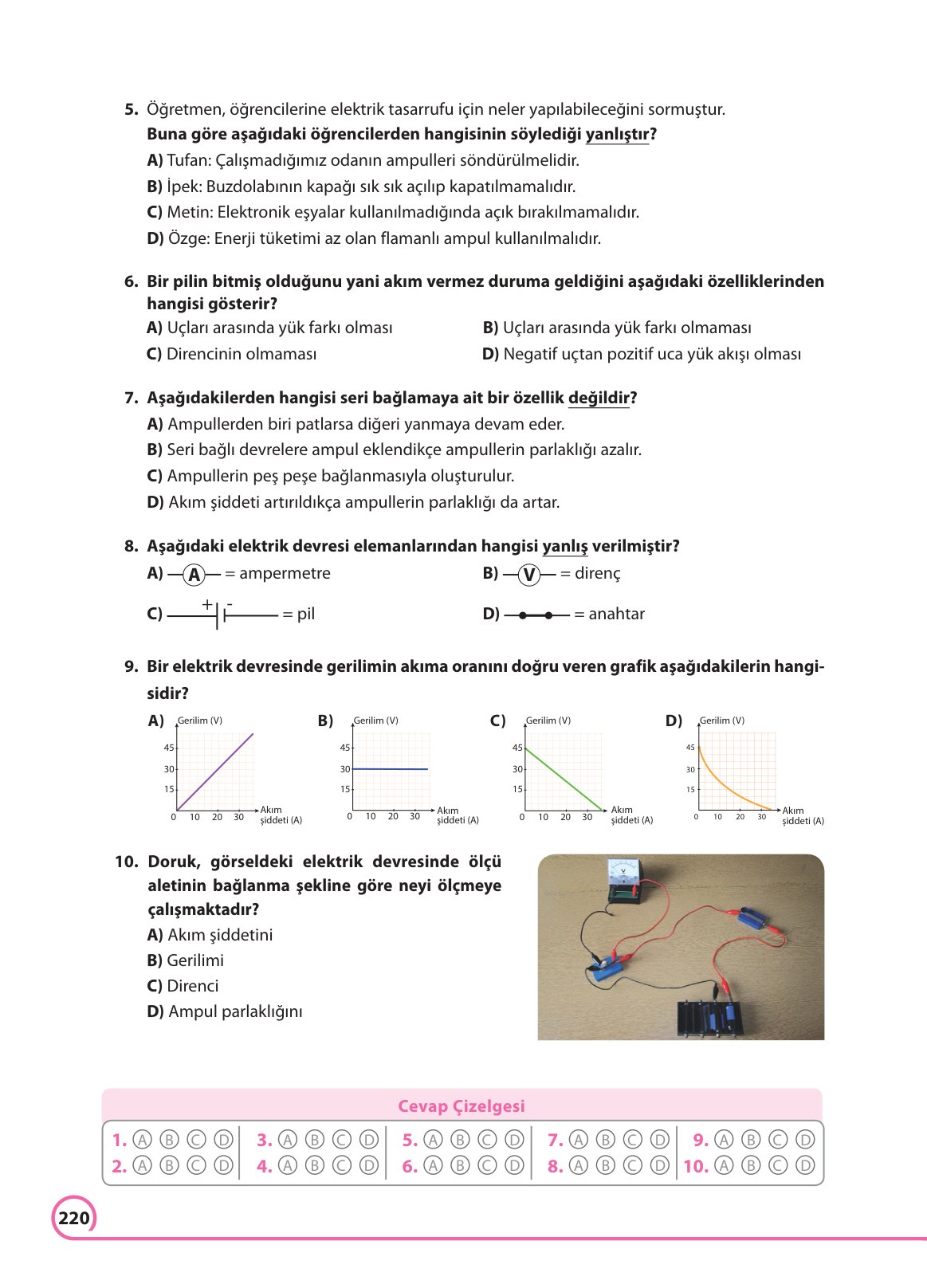

5. Soru: Öğretmen, öğrencilerine elektrik tasarrufu için neler yapılabileceğini sormuştur. Buna göre aşağıdaki öğrencilerden hangisinin söylediği yanlıştır?
Sevgili çocuklar, bu soruda bizden elektrik tasarrufu için yapılmaması gereken, yani yanlış olan bilgiyi bulmamız isteniyor. Haydi şıkları tek tek inceleyelim.
Adım 1: Tufan, “Çalışmadığımız odanın ampulleri söndürülmelidir.” demiş. Bu kesinlikle doğru bir davranış. Boş bir odayı aydınlatmak gereksiz enerji tüketimidir.
Adım 2: İpek, “Buzdolabının kapağı sık sık açılıp kapatılmamalıdır.” demiş. Bu da çok doğru. Buzdolabının kapağını her açtığımızda içeri sıcak hava girer ve dolap, içeriyi tekrar soğutmak için daha fazla çalışır, yani daha çok elektrik harcar.
Adım 3: Metin, “Elektronik eşyalar kullanılmadığında açık bırakılmamalıdır.” demiş. Bu da doğru bir tasarruf yöntemi. Televizyon, bilgisayar gibi aletler bekleme modunda bile enerji tüketmeye devam eder. Fişini çekmek en iyisidir.
Adım 4: Özge ise “Enerji tüketimi az olan flamanlı ampul kullanılmalıdır.” demiş. İşte burada bir duralım! Flamanlı ampuller, yani o eski tip, içinde tel olan sarı ışıklı ampuller, enerjinin büyük bir kısmını ışık yerine ısıya dönüştürür. Bu yüzden çok fazla enerji tüketirler ve verimsizdirler. Tasarruf için LED ampul gibi daha az enerji tüketen ampuller tercih edilmelidir. Özge’nin söylediği bu bilgi yanlıştır.
Sonuç: Doğru cevap D seçeneğidir.
6. Soru: Bir pilin bitmiş olduğunu yani akım vermez duruma geldiğini aşağıdaki özelliklerinden hangisi gösterir?
Çocuklar, bir pilin nasıl çalıştığını düşünelim. Pilin iki kutbu vardır: artı (+) ve eksi (-). Bu iki kutup arasındaki yük farkı, elektriksel bir “itme kuvveti” oluşturur. Biz buna potansiyel fark ya da gerilim deriz. İşte bu fark sayesinde elektronlar hareket eder ve elektrik akımı oluşur.
Adım 1: Pil çalıştıkça içindeki kimyasal tepkimeler yavaşlar ve kutuplar arasındaki bu yük farkı azalır.
Adım 2: Pil tamamen bittiğinde ise bu yük farkı sıfırlanır. Yani artık elektronları itecek bir kuvvet kalmaz. Bu yüzden de devreden akım geçmez.
Adım 3: Şıklara bakalım. “Uçları arasında yük farkı olmaması” ifadesi, tam da pilin bittiği anı anlatıyor.
Sonuç: Doğru cevap B seçeneğidir.
7. Soru: Aşağıdakilerden hangisi seri bağlamaya ait bir özellik değildir?
Seri bağlamayı, bir trenin vagonları gibi düşünebilirsiniz. Bütün vagonlar (ampuller) art arda, tek bir yol üzerinde dizilmiştir. Elektrik akımı da bu tek yoldan geçmek zorundadır.
Adım 1: C şıkkında “Ampullerin peş peşe bağlanmasıyla oluşturulur.” diyor. Bu, seri bağlamanın tanımıdır. Doğru.
Adım 2: B şıkkında “Seri bağlı devrelere ampul eklendikçe ampullerin parlaklığı azalır.” diyor. Evet, yola ne kadar çok engel (ampul) koyarsak, akımın geçişi o kadar zorlaşır. Toplam direnç artar, akım azalır ve ampuller daha sönük yanar. Bu da doğru.
Adım 3: D şıkkında “Akım şiddeti artırıldıkça ampullerin parlaklığı da artar.” diyor. Elbette, devreden ne kadar güçlü akım geçerse ampuller o kadar parlak yanar. Bu da doğru bir ifadedir.
Adım 4: A şıkkında ise “Ampullerden biri patlarsa diğeri yanmaya devam eder.” diyor. İşte bu yanlış! Trenin vagonlarından biri raydan çıkarsa, tren durur değil mi? Seri bağlı devrede de ampullerden biri patlarsa (yani teli koparsa), akımın geçeceği tek yol kesilmiş olur. Bu yüzden devredeki tüm ampuller söner. Bu özellik, paralel bağlamaya aittir.
Sonuç: Doğru cevap A seçeneğidir.
8. Soru: Aşağıdaki elektrik devresi elemanlarından hangisi yanlış verilmiştir?
Devre elemanlarının sembollerini iyi bilmemiz gerekiyor. Haydi eşleştirmeleri kontrol edelim.
Adım 1: A seçeneğinde daire içinde ‘A’ harfi, akım şiddetini ölçen ampermetreyi gösterir. Eşleştirme doğru.
Adım 2: C seçeneğinde uzun ve kısa çizgiler, elektrik enerjisi kaynağı olan pili gösterir. Eşleştirme doğru.
Adım 3: D seçeneğinde ucu açık bir anahtar sembolü var. Bu, devreyi açıp kapatmaya yarayan anahtardır. Eşleştirme doğru.
Adım 4: B seçeneğinde daire içinde ‘V’ harfi var. Bu sembol, gerilimi (potansiyel farkı) ölçen voltmetreyi temsil eder. Ama yanında ‘direnç’ yazıyor. Direncin sembolü zikzaklı bir çizgidir. Bu nedenle bu eşleştirme yanlıştır.
Sonuç: Doğru cevap B seçeneğidir.
9. Soru: Bir elektrik devresinde gerilimin akıma oranını doğru veren grafik aşağıdakilerden hangisidir?
Bu soru bize ünlü Ohm Yasası‘nı soruyor. Ohm Yasası, bir devredeki Gerilim (V), Akım (I) ve Direnç (R) arasındaki ilişkiyi anlatır. Formülümüz şöyledir: V = I x R
Adım 1: Formüle göre, devredeki direnç sabitken, akım şiddetini artırırsak gerilim de onunla doğru orantılı olarak artar. Yani akım 2 katına çıkarsa, gerilim de 2 katına çıkar. Akım 3 katına çıkarsa, gerilim de 3 katına çıkar.
Adım 2: Matematik dersinden hatırlayacağınız gibi, iki değişken arasındaki doğru orantı ilişkisi, koordinat sisteminde orijinden (sıfır noktasından) başlayan ve düz bir çizgi şeklinde artan bir grafikle gösterilir.
Adım 3: Şıklardaki grafiklere baktığımızda bu tanıma uyan tek grafik A seçeneğindeki grafiktir. Akım arttıkça gerilim de düzgün bir şekilde artıyor.
Sonuç: Doğru cevap A seçeneğidir.
10. Soru: Doruk, görseldeki elektrik devresinde ölçü aletinin bağlanma şekline göre neyi ölçmeye çalışmaktadır?
Görseldeki devreyi dikkatlice inceleyelim. Bir pil, bir direnç (mavi renkli) ve bir ölçüm aleti görüyoruz. Ölçüm aletlerinin devreye nasıl bağlandığı çok önemlidir!
Adım 1: İki temel kuralımız var, bunları asla unutmayın:
- Akım şiddetini ölçen Ampermetre, devreye seri bağlanır. Yani kablonun bir parçası gibi, akımın içinden geçeceği şekilde bağlanır.
- Gerilimi ölçen Voltmetre, devredeki bir elemanın iki ucu arasındaki potansiyel farkı ölçtüğü için o elemana paralel bağlanır. Yani, iki koluyla ölçüm yapacağı elemanı “kucaklar” gibi bağlanır.
Adım 2: Görseldeki bağlantıya bakalım. Ölçüm aletinin iki kablosu, mavi renkli direncin iki ucuna bağlanmış. Bu bir paralel bağlama şeklidir.
Adım 3: Paralel bağlanan ölçüm aleti voltmetre olduğuna göre, Doruk’un ölçmeye çalıştığı şey gerilimdir.
Sonuç: Doğru cevap B seçeneğidir.
Umarım tüm çözümler anlaşılır olmuştur. Unutmayın, Fen Bilimleri pratik yaptıkça ve üzerine düşündükçe daha da kolaylaşan bir derstir. Başarılar dilerim!
