Harika bir Fen Bilimleri etkinliği! Elektrik devreleri konusu hem çok eğlenceli hem de günlük hayatta sürekli karşımıza çıkan bir konu. Hadi gel, bu etkinlikte senden istenenleri birlikte adım adım yapalım ve aklında hiç soru işareti kalmasın.

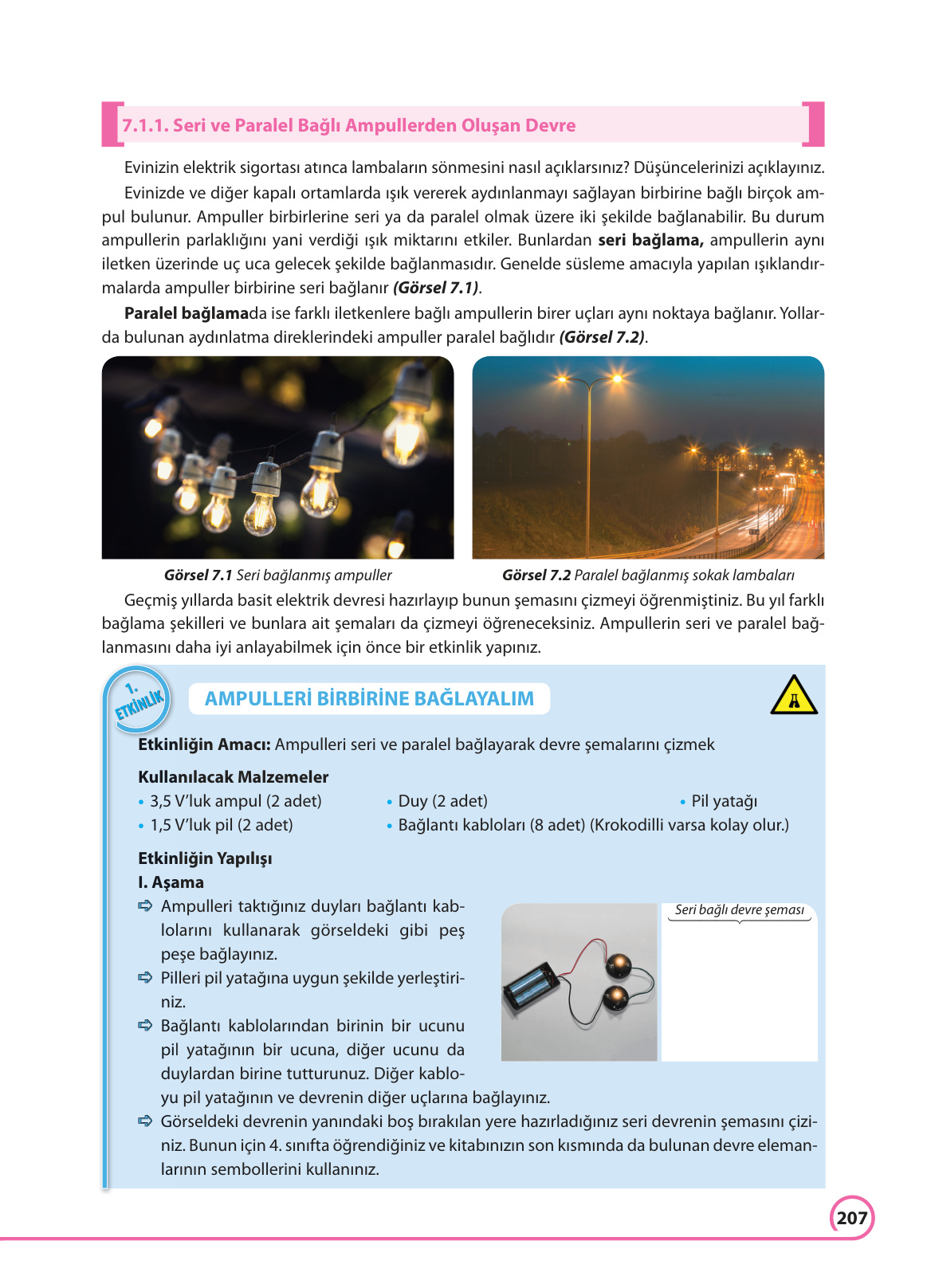

Soru: Görseldeki etkinlikte istenen seri bağlı devrenin şeması nasıl çizilir?
Merhaba sevgili öğrencim! Bu etkinlik, elektrik devrelerinin temelini anlamak için harika bir başlangıç. Kendi devreni kurduktan sonra onu kağıda dökmek, yani şemasını çizmek, bir bilim insanı gibi çalışmanın ilk adımıdır. Şimdi gel, kurduğun bu güzel devrenin şemasını birlikte çizelim. Unutma, devre şemaları tüm dünyada bilim insanlarının kullandığı ortak bir dildir!
Adım 1: Devre Elemanlarını ve Sembollerini Hatırlayalım
Bir devre şeması çizebilmek için önce devrede kullandığımız elemanların sembollerini bilmemiz gerekir. Tıpkı harfleri bilmeden yazı yazamayacağımız gibi, sembolleri bilmeden de devre şeması çizemeyiz. Etkinliğimizdeki elemanlar ve sembolleri şunlardı:
- Pil (Güç Kaynağı): Devreye elektrik enerjisini sağlayan elemandır. Sembolü, birbirine paralel, biri uzun ve ince (+), diğeri kısa ve kalın (-) olan iki çizgiden oluşur. Bizim devremizde pil yatağında iki pil olduğu için bu sembolden iki tane yan yana çizebiliriz.
- Ampul (Lamba): Elektrik enerjisini ışık ve ısı enerjisine dönüştüren elemandır. Sembolü, içinde çarpı (X) işareti olan bir dairedir.
- Bağlantı Kablosu: Devre elemanlarını birbirine bağlayarak elektriğin dolaşmasını sağlayan yoldur. Sembolü düz bir çizgidir.
Adım 2: Seri Bağlı Devreyi Şema Olarak Çizelim
Şimdi bu sembolleri birleştirerek devremizi kağıda aktaralım. “Seri bağlama”nın ne demek olduğunu hatırlayalım: Ampullerin birbiri ardına, peş peşe, tek bir kablo üzerinde bağlanması demektir. Yani elektriğin gidebileceği tek bir yol vardır.
İşte devremizin şeması:
- Önce güç kaynağımızı, yani pilleri çizerek başlayalım. Uzun çizgi (+) kutbu, kısa çizgi (-) kutbu temsil eder.
- Pil yatağının bir ucundan (mesela + kutuptan) düz bir çizgi, yani bağlantı kablosu çizelim.
- Bu kablonun ucuna birinci ampulün sembolünü (içinde çarpı olan daire) ekleyelim.
- Birinci ampulün diğer ucundan yeni bir bağlantı kablosu çıkarıp ikinci ampulün sembolünü çizelim. Bak, ampuller art arda geldi, tıpkı bir trenin vagonları gibi!
- İkinci ampulün de diğer ucundan bir bağlantı kablosu çizerek bunu pil yatağının boşta kalan diğer ucuna (- kutba) bağlayalım.
İşte bu kadar! Devremizi tamamladık. Elektrik akımı artık pilden çıkıp, her iki ampulün de içinden geçerek devresini tamamlayabilir ve ampullerimiz ışık verir.
Sonuç olarak:
Çizdiğimiz şema, iki ampulün bir güç kaynağına (pil) seri olarak bağlandığı basit bir elektrik devresini gösterir. Bu devrede en önemli özellik, elektrik akımının izleyebileceği tek bir yol olmasıdır. Bu yüzden ampullerden biri patlarsa veya yerinden çıkarsa, yol kesileceği için diğer ampul de söner. Tıpkı bazı yılbaşı ışıklarında olduğu gibi!
