Harika bir proje konusu! Merhaba sevgili öğrencim, ben Fen Bilimleri öğretmenin. Şimdi birlikte bu “Fen, Mühendislik ve Girişimcilik Uygulamaları” etkinliğini adım adım yapacağız. Amacımız, bedensel engelli bireylerin hayatını kolaylaştıracak, onların yerinden kalkmadan kullanabileceği akıllı bir aydınlatma aracı tasarlamak. Haydi başlayalım!
Hazırlayacağınız projenin adı
Projemize hem ne işe yaradığını anlatan hem de akılda kalıcı bir isim bulalım. Amacımız engelleri ortadan kaldırmak ve ışıkla aydınlık sağlamak. Bu yüzden projemizin adı “Engelsiz Işık” veya “Akıllı Aydınlatma Sistemi” olabilir. Hangisini daha çok beğenirsen onu kullanabilirsin. Ben “Engelsiz Işık” ismini seçiyorum, çünkü projemizin amacını çok güzel anlatıyor.
Proje için gerekli malzemeler

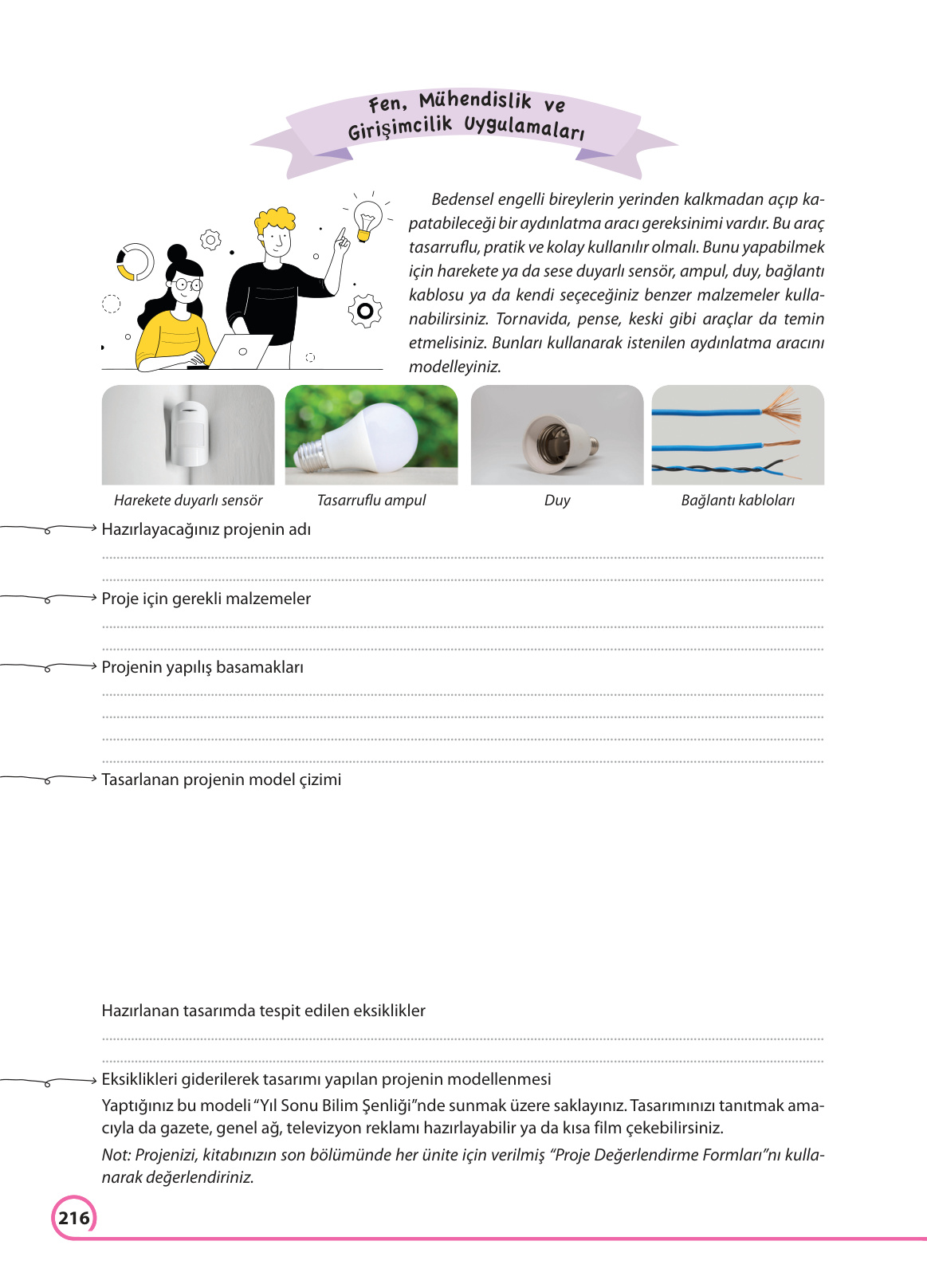

Bu harika projeyi hayata geçirmek için bazı malzemelere ihtiyacımız olacak. Görselde bize verilen temel malzemeler şunlar:
- Harekete duyarlı sensör: Odaya biri girdiğinde hareketi algılayıp lambanın yanmasını sağlayacak olan beynimiz bu olacak.
- Tasarruflu LED ampul: Hem çevremizi korumak hem de elektrik faturasını düşürmek için enerji tasarrufu yapan bir ampul seçiyoruz.
- Duy: Ampulümüzü takacağımız yuva.
- Bağlantı kabloları: Elektriği prizden alıp sensöre, sensörden de duya iletecek olan damarlarımız.
Bunların yanında, devreyi kurarken ve montaj yaparken bize yardımcı olacak bazı aletlere de ihtiyacımız olacak:
- Tornavida
- Pense
- Kablo soymak için keski veya yan keski
- Fiş (Kablomuzun ucuna takıp prize bağlamak için)
- İzole bant (Güvenlik için açıkta kalan kabloları bantlamak amacıyla)
Projenin yapılış basamakları
Şimdi projemizi nasıl yapacağımızı adım adım planlayalım. Unutma, elektrikle ilgili çalışmalarda mutlaka bir büyüğünden yardım almalısın! Güvenlik her zaman önceliğimiz.
Adım 1: Önce güvenlik! Çalışmaya başlamadan önce elektriğin kapalı olduğundan ve tüm malzemelerin sağlam olduğundan emin olalım.
Adım 2: Bağlantı kablosunun bir ucuna fişi, tornavida yardımıyla dikkatlice bağlayalım. Kabloların doğru yerlere takıldığından emin olalım.
Adım 3: Kablonun diğer ucunu harekete duyarlı sensörün “Giriş” (Input) bölümüne bağlayalım. Genellikle sensörlerin üzerinde hangi kablonun nereye takılacağı yazar.
Adım 4: Duy için ayrı bir kablo hazırlayalım. Bu kablonun bir ucunu duyun bağlantı yerlerine takalım.
Adım 5: Duy’dan gelen kablonun diğer ucunu ise harekete duyarlı sensörün “Çıkış” (Output) bölümüne bağlayalım. Böylece sensör hareket algıladığında elektriği duya gönderecek.
Adım 6: Tüm bağlantıların sıkı ve güvenli olduğundan emin olduktan sonra, açıkta kalan metal kısımları izole bant ile kapatalım.
Adım 7: Tasarruflu ampulümüzü duya takalım.
Adım 8: Şimdi test zamanı! Bir büyüğümüzün gözetiminde fişi prize takalım ve odada hareket ederek lambanın yanıp yanmadığını kontrol edelim. Bir süre hareketsiz kalınca sönmesi gerekiyor.
Tasarlanan projenin model çizimi
Bu bölümde, yaptığımız devrenin basit bir şemasını çizmemiz isteniyor. Bir resim çizmek yerine, hangi parçanın hangisine bağlı olduğunu gösteren basit bir çizim yeterli olacaktır. Şöyle düşünebilirsin:
(Priz) — [Fiş] ===Kablo=== [Harekete Duyarlı Sensör] ===Kablo=== [Duy] — (Ampul)
Defterine bir kutu çizip içine “Sensör”, bir daire çizip içine “Ampul” yazabilir ve aralarını çizgilerle (kablolarla) birleştirebilirsin. Bu, projenin nasıl çalıştığını gösteren basit bir model çizimi olacaktır.
Hazırlanan tasarımda tespit edilen eksiklikler
Projemiz harika çalışıyor! Peki, daha iyi olabilir mi? Gelin bir düşünelim, ne gibi sorunlar veya eksiklikler olabilir?
- Gereksiz Yere Yanması: Sistemimiz gündüzleri, oda zaten aydınlıkken bile hareket algıladığında çalışır. Bu bir enerji israfıdır.
- İstenmeyen Zamanlarda Sönmesi: Odada oturan kişi kitap okuyor veya televizyon izliyor diyelim. Uzun süre hareketsiz kalırsa lamba sönebilir. Bu da kullanışlı olmaz.
- Hassasiyet Sorunu: Sensör çok hassas ise evdeki kedi veya köpek hareket ettiğinde bile lamba yanabilir. Ya da hassas değilse, kişinin hareketi algılamakta zorlanabilir.
Eksiklikleri giderilerek tasarımı yapılan projenin modellenmesi
Şimdi bir mühendis gibi düşünüp bulduğumuz bu eksikliklere çözümler üretelim!
Çözüm 1 (Gereksiz yanma için): Devremize bir ışık sensörü (LDR) ekleyebiliriz. Bu sensör, ortamın aydınlık seviyesini ölçer. Eğer oda yeterince aydınlıksa, hareket sensörü devreye girmez ve lamba yanmaz. Bu sayede sadece hava karardığında veya oda karanlıkken çalışır ve enerji tasarrufu sağlarız.
Çözüm 2 (İstenmeyen sönme için): Harekete duyarlı sensörün üzerinde genellikle bir zaman ayarı bulunur. Bu ayarı, lamba yandıktan sonra sönmesi için gereken süreyi uzatacak şekilde ayarlayabiliriz. Mesela 1 dakika yerine 5 dakika sonra sönmesini sağlayabiliriz.
Bu geliştirmeleri de eklediğimizde, projemiz çok daha akıllı ve kullanışlı hale gelir. İşte bu, tam bir mühendislik ve girişimcilik çalışması oldu! Harika iş çıkardın!
