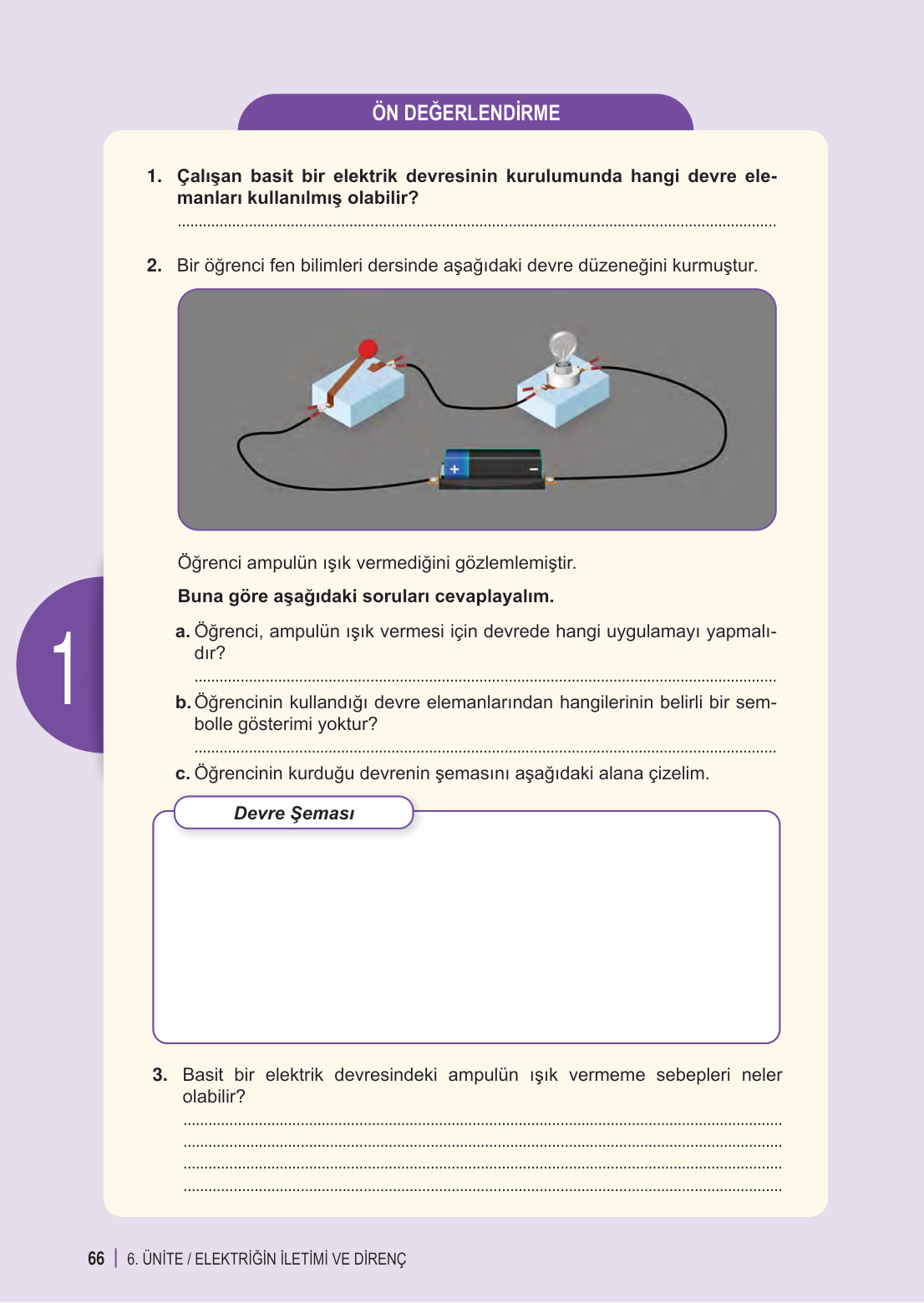

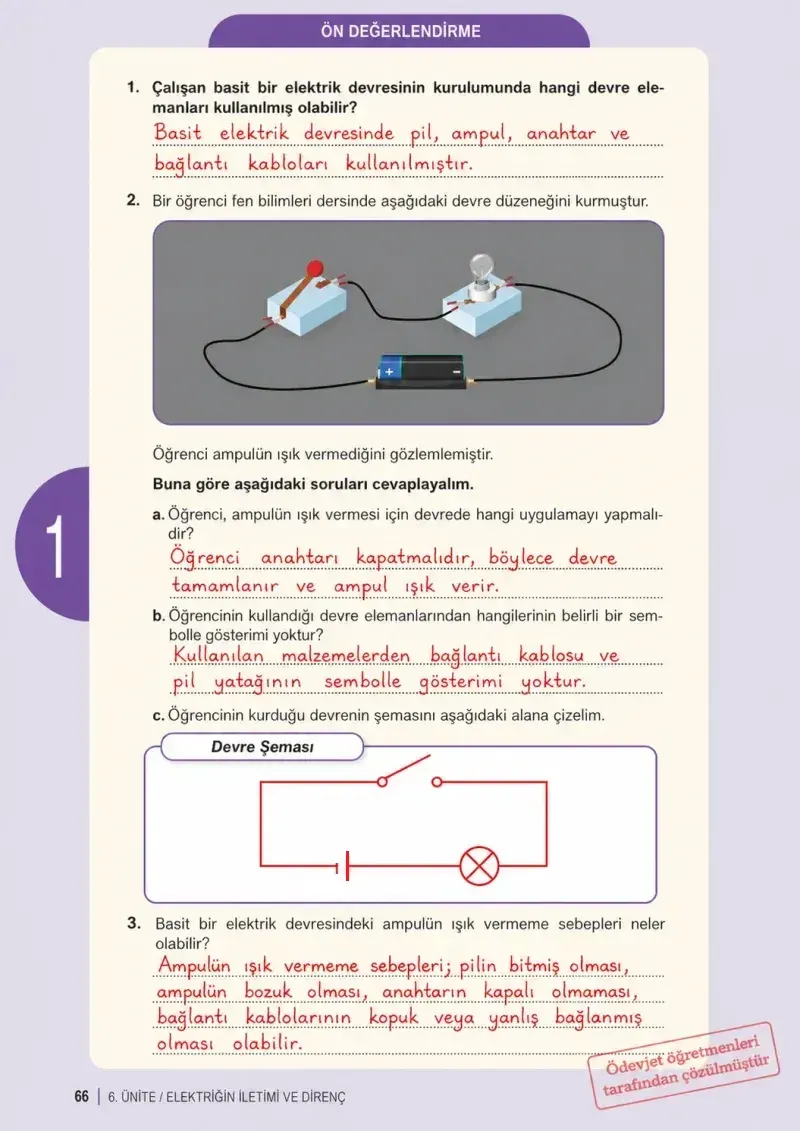

6. Sınıf Fen Bilimleri Ders Kitabı Cevapları Meb Yayınları 2. Kitap Sayfa 66
Harika bir çalışma! Merhaba sevgili 6. sınıf öğrencilerim, ben Fen Bilimleri öğretmeniniz. Şimdi bu “Ön Değerlendirme” etkinliğindeki sorulara birlikte göz atalım ve elektrik devrelerinin gizemli dünyasına bir yolculuk yapalım. Unutmayın, anlamadığınız yer olursa sormaktan çekinmeyin!
***
1. Soru:
Çalışan basit bir elektrik devresinin kurulumunda hangi devre elemanları kullanılmış olabilir?
Çözüm:
Sevgili arkadaşlar, bir ampulü yakmak için, yani çalışan basit bir elektrik devresi kurmak için bazı temel malzemelere ihtiyacımız var. Elektriğin bir kaynaktan çıkıp, ampulden geçip tekrar kaynağa dönmesi için kesintisiz bir yol oluşturmalıyız. Bu yolu oluşturmak için gerekenler şunlardır:
- Pil (Güç Kaynağı): Devreye elektrik enerjisini sağlayan elemandır. Tıpkı bir arabanın benzine ihtiyacı olduğu gibi, devrenin de pile ihtiyacı vardır.
- Ampul (Alıcı): Elektrik enerjisini ışık ve ısı enerjisine dönüştüren elemandır. Amacımız onu yakmak!
- Bağlantı Kablosu: Elektriğin pilden çıkıp diğer devre elemanlarına ulaşmasını sağlayan yoldur.
- Anahtar (Kontrol Elemanı): Devreden elektriğin geçişini kontrol etmemizi sağlar. Elektriği istediğimiz zaman açıp kapatmamıza yarar.
Kısacası, çalışan bir devrede pil, ampul, bağlantı kablosu ve anahtar bulunur.
***
2. Soru:
Bir öğrenci fen bilimleri dersinde aşağıdaki devre düzeneğini kurmuştur. Öğrenci ampulün ışık vermediğini gözlemlemiştir. Buna göre aşağıdaki soruları cevaplayalım.
Çözüm:
Görseldeki devreyi dikkatlice incelediğimizde bir pil, bir anahtar, bir ampul ve bunları birbirine bağlayan kablolar görüyoruz. Ama bir sorun var, ampul yanmıyor! Gelin şimdi bu sorunun nedenlerini ve çözümlerini birlikte bulalım.
a) Öğrenci, ampulün ışık vermesi için devrede hangi uygulamayı yapmalıdır?
Adım 1: Görseldeki devreyi inceleyelim. Elektrik akımının pilden çıkıp ampule ulaşması için kesintisiz bir yol izlemesi gerekir.
Adım 2: Devredeki anahtara bakalım. Anahtarın kolu yukarıda, yani açık konumda. Anahtar açık olduğunda, kablolar arasında bir boşluk oluşur. Bu boşluk, elektriğin yolunu keser. Tıpkı açık bir köprüden arabaların karşıya geçememesi gibi, elektrik akımı da açık anahtardan geçemez.
Sonuç: Ampulün ışık vermesi için öğrencinin devredeki yolu tamamlaması, yani anahtarı kapatması gerekir.
b) Öğrencinin kullandığı devre elemanlarından hangilerinin belirli bir sembolle gösterimi yoktur?
Adım 1: Devreleri her defasında resimdeki gibi çizmek yerine, daha basit ve herkesin anladığı ortak bir dil olan sembolleri kullanırız. Önce hangi elemanların sembolü var, hatırlayalım:
- Pil: Biri uzun (+), biri kısa (-) olan iki paralel çizgi ile gösterilir.
- Ampul: İçinde çarpı işareti (X) olan bir daire ile gösterilir.
- Anahtar: Açık veya kapalı bir köprü gibi çizilir.
- Bağlantı Kablosu: Düz bir çizgi ile gösterilir.
Adım 2: Şimdi resimdeki malzemelere bakalım. Pil, ampul, anahtar ve kabloların sembolü var. Ama ampulü taktığımız duy ve pili içine yerleştirdiğimiz pil yatağı gibi yardımcı malzemeler de var.
Sonuç: Devre şeması çizerken pil yatağı ve duyun kendilerine ait özel bir sembolü yoktur. Onlar, ait oldukları devre elemanının (pil ve ampul) bir parçası olarak kabul edilir.
c) Öğrencinin kurduğu devrenin şemasını aşağıdaki alana çizelim.
Adım 1: Öğrencinin kurduğu devrenin şemasını çizmemiz isteniyor. Yani sembolleri kullanacağız. Devrede hangi elemanlar vardı? Pil, açık anahtar, ampul ve kablolar.
Adım 2: Çizime başlayalım. Önce bir dikdörtgen şeklinde bir yol hayal edelim. Bu yolun bir kenarına pil sembolünü çizelim (+ ve – kutuplarını belirtelim).
Adım 3: Pilden çıkan bir kablo (düz çizgi) ile açık anahtar sembolünü çizelim.
Adım 4: Anahtardan çıkan bir kablo ile ampul sembolünü (içinde çarpı olan daire) çizelim.
Adım 5: Ampulden çıkan kabloyu da tekrar pilin diğer ucuna bağlayarak devreyi tamamlayalım.
Önemli Not: Soruda öğrencinin kurduğu ilk durumdaki (ampulün yanmadığı) devrenin şeması istendiği için anahtarı mutlaka açık olarak çizmeliyiz.
***
3. Soru:
Basit bir elektrik devresindeki ampulün ışık vermeme sebepleri neler olabilir?
Çözüm:
Bazen bir devreyi kurarız ama ampulümüz yanmaz. Bunun birden fazla sebebi olabilir. Bir dedektif gibi ipuçlarını takip ederek sorunu bulmalıyız. İşte olası nedenler:
- Anahtar açık olabilir: En sık karşılaşılan durumdur. Devreyi tamamlamak için anahtar kapalı olmalıdır.
- Pil bitmiş veya tükenmiş olabilir: Devreye enerji sağlayan pilin gücü kalmamışsa ampul yanmaz.
- Ampul patlak olabilir: Ampulün içindeki “flaman” adı verilen ince tel kopmuş olabilir. Bunu kontrol etmek için ampulü sağlam olduğundan emin olduğumuz başka bir devrede deneyebiliriz.
- Bağlantı kabloları kopuk veya yanlış takılmış olabilir: Kablolardan biri yerinden çıkmışsa veya içten kopmuşsa elektrik akımı devreyi tamamlayamaz.
- Pil yanlış takılmış olabilir: Pil yatağına pilin artı (+) ve eksi (-) kutupları ters takılmış olabilir.
Bu adımları tek tek kontrol ederek devremizdeki sorunu kolayca bulabilir ve ampulümüzü yakabiliriz!
