Merhaba sevgili öğrencilerim! Bugün sizlerle ampullerin bağlanma şekillerini öğrenmek için harika bir deney yapacağız. Hazırsanız, başlayalım!

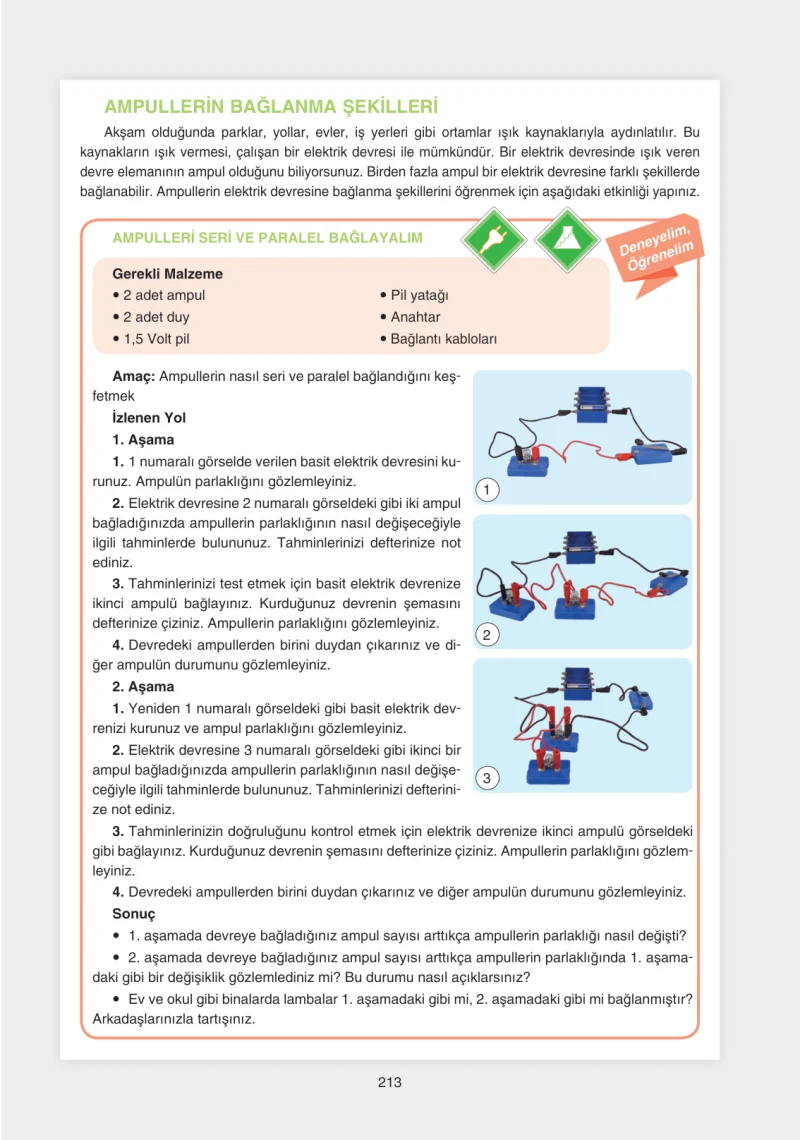

**AMPULLERİN BAĞLANMA ŞEKİLLERİ**
Akşam olduğunda parklar, yollar, evler, iş yerleri gibi ortamlar ışık kaynaklarıyla aydınlatılır. Bu kaynakların ışık vermesi, çalışan bir elektrik devresi ile mümkündür. Bir elektrik devresinde ışık veren devre elemanının ampul olduğunu biliyorsunuz. Birden fazla ampul bir elektrik devresine farklı şekillerde bağlanabilir. Ampullerin elektrik devresine bağlanma şekillerini öğrenmek için aşağıdaki etkinliği yapınız.
AMPULLERİ SERİ VE PARALEL BAĞLAYALIM
Gerekli Malzeme
- 2 adet ampul
- 2 adet duy
- 1,5 Volt pil
- Pil yatağı
- Anahtar
- Bağlantı kabloları
Amaç: Ampullerin nasıl seri ve paralel bağlandığını keşfetmek
İzlenen Yol
1. Aşama
1. 1 numaralı görselde verilen basit elektrik devresini kurunuz. Ampulün parlaklığını gözlemleyiniz.
2. Elektrik devresine 2 numaralı görseldeki gibi iki ampul bağladığınızda ampullerin parlaklığının nasıl değişeceğine ilgili tahminlerde bulununuz. Tahminlerinizi defterinize not ediniz.
3. Tahminlerinizi test etmek için basit elektrik devrenize ikinci ampulü bağlayınız. Kurduğunuz devrenin şemasını defterinize çiziniz. Ampullerin parlaklığını gözlemleyiniz.
4. Devredeki ampullerden birini duydan çıkarınız ve diğer ampulün durumunu gözlemleyiniz.
2. Aşama
1. Yeniden 1 numaralı görseldeki gibi basit elektrik devrenizi kurunuz ve ampul parlaklığını gözlemleyiniz.
2. Elektrik devresine 3 numaralı görseldeki gibi ikinci bir ampul bağladığınızda ampullerin parlaklığının nasıl değişeceğine ilgili tahminlerde bulununuz. Tahminlerinizi defterinize not ediniz.
3. Tahminlerinizin doğruluğunu kontrol etmek için elektrik devrenize ikinci ampulü görseldeki gibi bağlayınız. Kurduğunuz devrenin şemasını defterinize çiziniz. Ampullerin parlaklığını gözlemleyiniz.
4. Devredeki ampullerden birini duydan çıkarınız ve diğer ampulün durumunu gözlemleyiniz.
Sonuç
- 1. aşamada devreye bağladığınız ampul sayısı arttıkça ampullerin parlaklığı nasıl değişti?
- 2. aşamada devreye bağladığınız ampul sayısı arttıkça ampullerin parlaklığında 1. aşamadaki gibi bir değişiklik gözlemlediniz mi? Bu durumu nasıl açıklarsınız?
* Ev ve okul gibi binalarda lambalar 1. aşamadaki gibi mi, 2. aşamadaki gibi mi bağlanmıştır?
Arkadaşlarınızla tartışınız.
213
