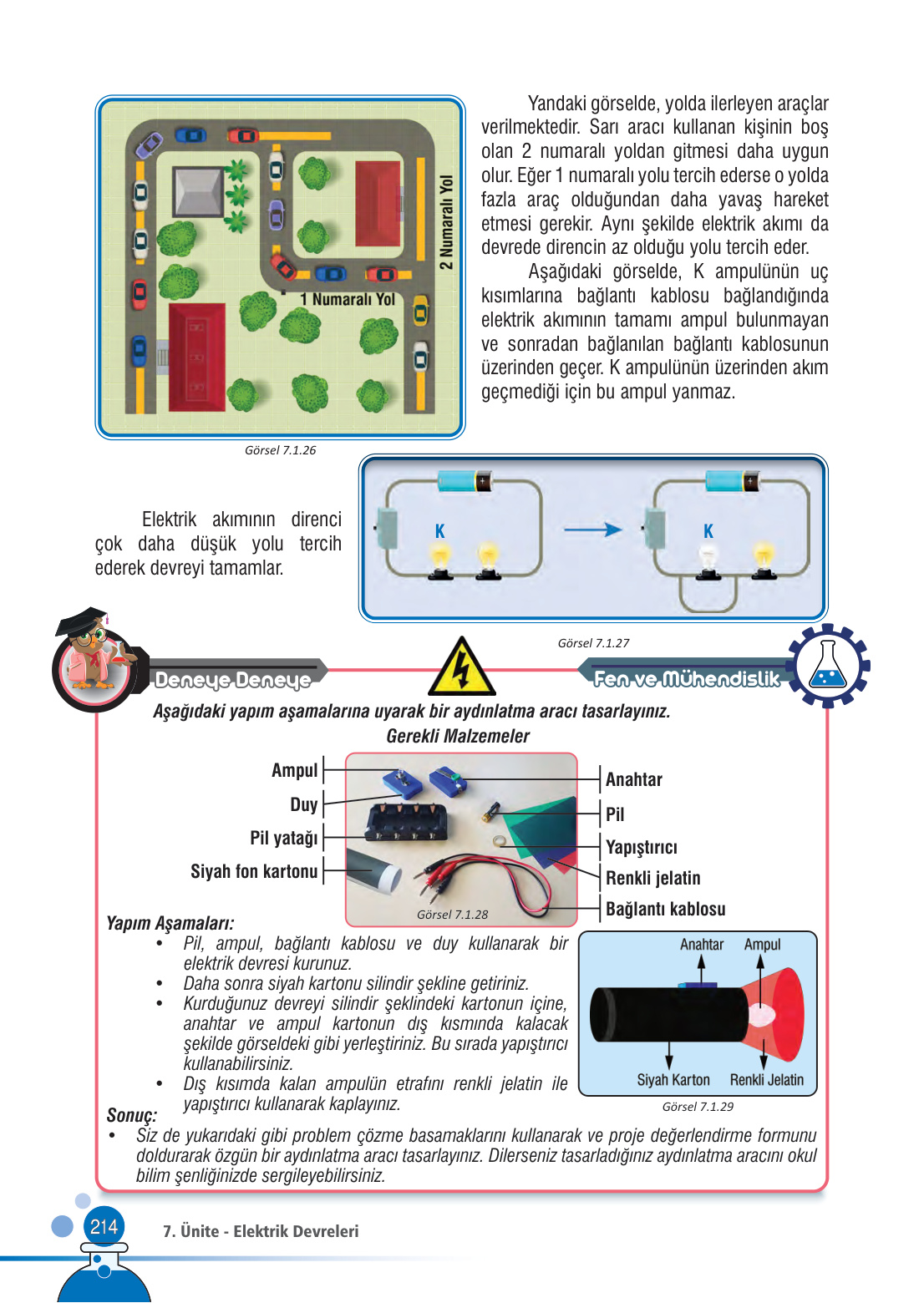

7. Sınıf Fen Bilimleri Ders Kitabı Cevapları Meb Yayınları Sayfa 214
Harika bir sayfa seçimi! Elektrik devreleri konusu hem çok eğlenceli hem de günlük hayatta sürekli karşılaştığımız teknolojilerin temelini oluşturuyor. Bir 7. Sınıf Fen Bilimleri öğretmenin olarak sana bu sayfadaki konuları ve deneyi adım adım, keyifli bir şekilde anlatacağım. Hadi başlayalım!
Görsel 7.1.26 ve 7.1.27 Analizi: Elektrik Akımının Yolu
Bu görsellerde bize elektrik akımının davranışı çok güzel bir benzetme ile anlatılıyor. Tıpkı bizim gibi, elektrik akımı da kolayı sever!
Soru: Yandaki metin ve görsellerde, arabaların yol seçimi ile elektrik akımının devredeki davranışı arasında nasıl bir ilişki kurulmuştur? K ampulü neden sönmüştür?
Çözüm:
Hadi bu ilginç benzetmeyi ve devreyi adım adım inceleyelim.
Adım 1: Arabalar ve Yollar Benzetmesi
Öncelikle ilk görsele (Görsel 7.1.26) bakalım. Burada iki farklı yol var:
- 1 Numaralı Yol: Üzerinde bir sürü araba var, yani çok kalabalık. Bu yolda ilerlemek zor ve yavaş olur.
- 2 Numaralı Yol: Neredeyse bomboş, yani çok rahat. Bu yolda ilerlemek kolay ve hızlı olur.
Eğer sen bir şoför olsaydın, gideceğin yere daha kolay ve hızlı ulaşmak için tabii ki 2 numaralı boş yolu tercih ederdin. İşte elektrik akımı da tam olarak böyle davranır! Elektrik akımı için kalabalık yol, yüksek direnç; boş yol ise düşük direnç anlamına gelir. Yani, elektrik akımı her zaman direncin en az olduğu yolu tercih eder.
Adım 2: K Ampulünün Sırrı
Şimdi ikinci görsele (Görsel 7.1.27) bakalım. Burada iki durum var:
- İlk Durum (Soldaki Devre): Pilimizden çıkan elektrik akımı geliyor ve ikiye ayrılıyor. Bir kısmı K ampulünden, bir kısmı diğer ampulden geçerek devreyi tamamlıyor. Bu durumda iki ampul de yanar.
- İkinci Durum (Sağdaki Devre): İşte sihir burada başlıyor! K ampulünün iki ucuna, onu pas geçecek şekilde bir bağlantı kablosu eklenmiş. Bağlantı kablosunun direnci, ampulün direncine göre neredeyse sıfırdır. Yani kablo, 2 numaralı boş yol gibidir. Ampul ise 1 numaralı kalabalık yol gibidir.
Adım 3: Sonuç
Elektrik akımı, K ampulünün olduğu “kalabalık” yola hiç girmeden, dirençsiz ve bomboş olan yeni eklenen kablo üzerinden geçmeyi tercih eder. Akım, K ampulünün üzerinden geçmediği için de K ampulü ışık veremez ve söner. Bu olaya biz kısa devre diyoruz.
Sonuç:
Elektrik akımı, tıpkı sürücülerin boş yolu tercih etmesi gibi, her zaman direncin en az olduğu yolu seçer. K ampulünün etrafına direnci çok düşük bir kablo bağlandığında, akımın tamamı bu kolay yoldan (kablodan) geçer ve ampul üzerinden akım geçmediği için ampul söner.
Deneye Deneye: Kendi Aydınlatma Aracını Tasarla!
Soru: Verilen malzemelerle nasıl bir aydınlatma aracı tasarlanabilir?
Çözüm:
Bu bir soru değil, harika bir proje görevi! Bu adımları izleyerek hem çok eğlenecek hem de basit bir elektrik devresinin nasıl çalıştığını kendi ellerinle görmüş olacaksın. Gel, bu projenin mantığını birlikte anlayalım.
Adım 1: Devreyi Kurmak
Projenin kalbi, basit bir elektrik devresi kurmaktır. Bunun için ihtiyacın olanlar:
- Pil Yatağı ve Pil: Devrenin enerji kaynağıdır. Elektrik akımını o üretir.
- Ampul ve Duy: Pilin ürettiği elektrik enerjisini ışık enerjisine çevirir. Duy, ampulü güvenli bir şekilde bağlamanı sağlar.
- Bağlantı Kablosu: Elektrik akımının pilden çıkıp ampule ve diğer elemanlara ulaşmasını sağlayan yoldur.
- Anahtar: Devreden akımın geçip geçmeyeceğini kontrol etmeni sağlar. Tıpkı odandaki lambanın düğmesi gibi! Anahtarı kapattığında (devreyi tamamladığında) lamba yanar, açtığında ise söner.
Bu dört temel elemanı birbirine doğru şekilde bağladığında çalışan bir devren olacak.
Adım 2: Tasarımı Oluşturmak
Devreyi kurduktan sonra işin eğlenceli tasarım kısmı başlıyor!
- Siyah Fon Kartonu: Bunu silindir haline getirerek yaptığın aydınlatma aracına bir gövde, bir kasa yapmış oluyorsun. Tıpkı bir el fenerinin dışı gibi.
- Yapıştırıcı: Malzemeleri sabitlemek için kullanacaksın.
- Renkli Jelatin: Bunu ampulün önüne koyduğunda, beyaz ışığın renkli görünmesini sağlarsın. Belki bir gece lambası ya da renkli bir sinyal ışığı yapıyorsundur, kim bilir? Hayal gücün sana kalmış!
Adım 3: Sonuç
Tüm adımları tamamladığında, kendi yaptığın, çalışan bir aydınlatma aracın olacak! Bu proje sayesinde bir elektrik devresinin sadece şemalardan ibaret olmadığını; el feneri, masa lambası, televizyon kumandası gibi günlük hayatta kullandığımız birçok aletin içinde bu temel mantığın yattığını görmüş olacaksın.
Sonuç:
Bu deney, bir problemi (aydınlatma ihtiyacı) çözmek için bilimsel bilgiyi (elektrik devreleri) ve mühendislik becerilerini (tasarım ve montaj) bir araya getirmemizi sağlar. Unutma, en büyük icatlar bile böyle basit adımlarla başlar! Başarılar dilerim!
