Harika bir deney konusu! Merhaba sevgili öğrencilerim, ben Fen Bilimleri öğretmeniniz. Şimdi hep birlikte bu elektrik devreleri deneyini analiz edecek ve sonuçları yorumlayacağız. Bu konu, elektriğin temel prensiplerini anlamak için çok önemlidir. Haydi gelin, adım adım soruları inceleyip çözelim.
Soru 1: Devre-1 ve Devre-3’te kurduğunuz devrelerdeki ampul parlaklıklarını karşılaştırınız. Ampul parlaklıkları farklı ise sebebini açıklayınız.
Bu iki devreyi karşılaştırdığımızda çok ilginç bir sonuçla karşılaşırız. Hazır mısınız? Devre-1 ve Devre-3’teki ampullerin parlaklıkları birbirine eşittir!
“Ama nasıl olur öğretmenim? Devre-3’te iki tane pil var, daha parlak yanması gerekmez mi?” dediğinizi duyar gibiyim. Harika bir soru! Gelin sebebini birlikte anlayalım:
- Adım 1: Devre-1’i İnceleyelim
Bu devrede 1 adet pil ve 1 adet ampul var. Pilin ürettiği elektrik enerjisi (buna gerilim diyoruz) sadece bir ampul tarafından kullanılıyor. Ampulün de elektriğin geçişine karşı gösterdiği bir zorluk var, buna da direnç diyoruz. - Adım 2: Devre-3’ü İnceleyelim
Bu devrede ise 2 adet pil ve 2 adet ampul var. Pilleri seri bağladığımız için gerilimi iki katına çıkardık. Yani devremize daha fazla enerji verdik. Ancak, ampulleri de seri bağladığımız için devrenin toplam direncini de iki katına çıkardık. Yani elektriğin önündeki engeli de iki kat artırdık. - Adım 3: Sonucu Yorumlayalım
Devre-3’te hem gerilimi (enerjiyi) hem de direnci (engeli) iki katına çıkardığımız için bu iki etki birbirini dengelemiş olur. Bu yüzden ampullerin üzerinden geçen akım miktarı Devre-1’deki ile aynı kalır. Bir ampulün parlaklığı da üzerinden geçen akıma bağlı olduğuna göre, parlaklıklar da aynı olur.
Kısacası, ne kadar ekmek, o kadar köfte hesabı gibi düşünebilirsiniz. Enerjiyi artırdık ama o enerjiyi paylaşacak ampul sayısını da artırdık. Bu yüzden her bir ampule düşen enerji aynı kaldı.
Soru 2: Devre-4 ve Devre-6’da kurduğunuz devrelerdeki ampul parlaklıklarını karşılaştırınız. Ampul parlaklıkları farklı ise sebebini açıklayınız.
Şimdi bu iki devreye odaklanalım. Burada parlaklıkların farklı olduğunu göreceğiz. Devre-4’teki ampul, Devre-6’daki ampullerden daha parlak yanar.
Peki, bunun sebebi nedir?
- Adım 1: Ortak Noktayı Bulalım
Hem Devre-4’te hem de Devre-6’da 2 adet pil seri bağlanmış. Bu demektir ki, her iki devrenin de enerji kaynağı, yani toplam gerilimi eşittir. - Adım 2: Farkı Bulalım
Fark, ampul sayısında! Devre-4’te sadece 1 adet ampul varken, Devre-6’da seri bağlı 2 adet ampul var. Unutmayın, her ampul bir dirençtir. Yani Devre-6’nın toplam direnci, Devre-4’ün toplam direncinin iki katıdır. - Adım 3: Sonucu Yorumlayalım
Her iki devreye de aynı miktarda enerji (gerilim) veriyoruz. Ancak Devre-6’da elektriğin geçmesi gereken engel (direnç) daha fazla. Bu durumda, direncin çok olduğu Devre-6’da ampullerin üzerinden geçen akım daha az olur. Direncin az olduğu Devre-4’te ise akım daha fazla olur.
Unutmayın: Bir ampulden ne kadar çok akım geçerse, o kadar parlak yanar. Bu yüzden Devre-4’teki tek ampul, Devre-6’daki iki ampulden de daha parlak ışık verir.
Soru 3: Devre-3 ve Devre-6’da kurduğunuz devrelerdeki ampul parlaklıklarını karşılaştırınız. Ampul parlaklıkları farklı ise sebebini açıklayınız.

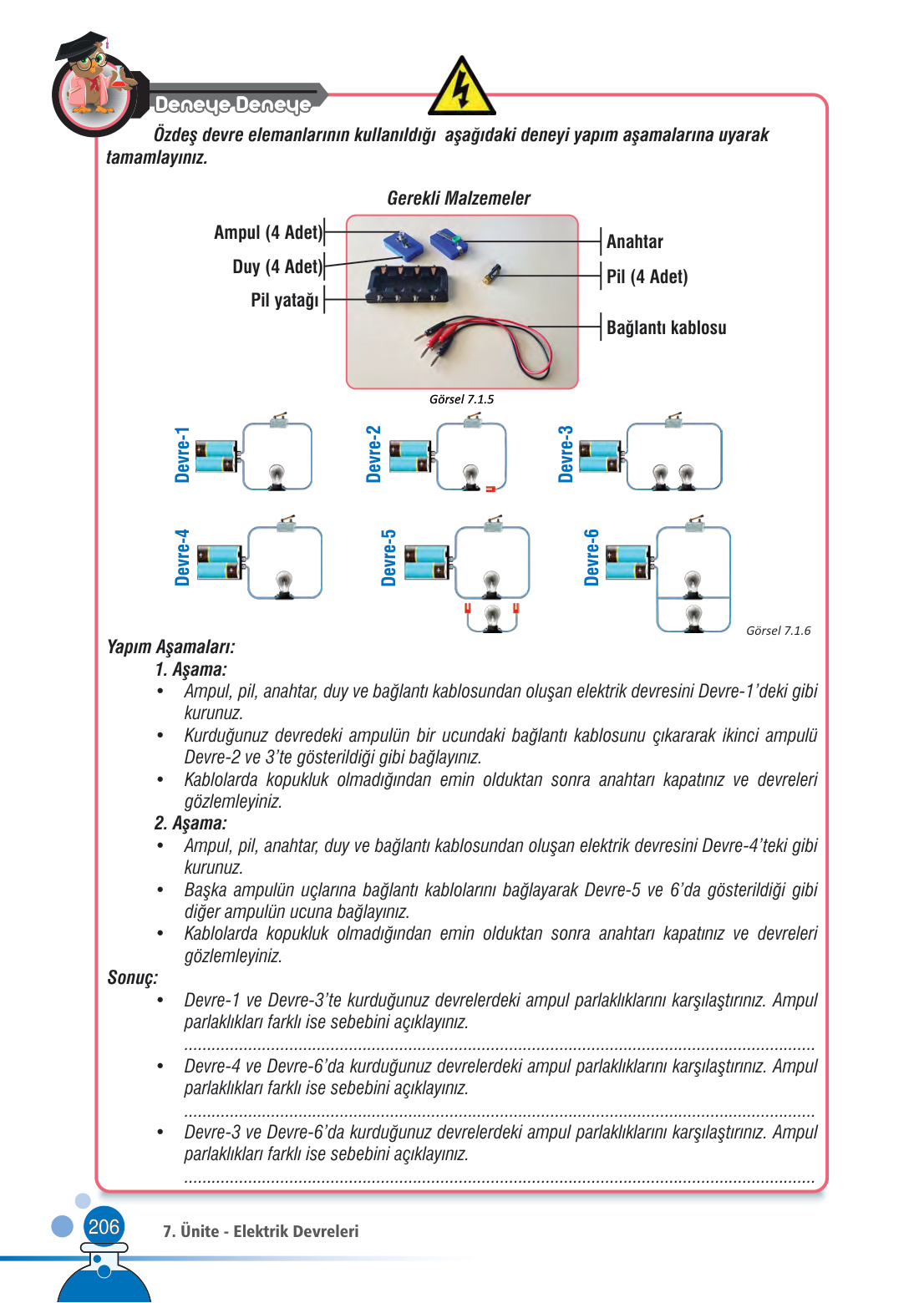

Bu soru aslında en kolayı, sadece dikkatli bir gözlem gerektiriyor. Resimdeki Devre-3 ve Devre-6 şemalarına dikkatlice baktığınızda ne fark ediyorsunuz?
Evet, doğru tahmin ettiniz! İki devre de aslında birbirinin aynısı!
- Adım 1: Devreleri Karşılaştıralım
Her iki devrede de seri bağlanmış 2 adet pil bulunmaktadır. - Adım 2: Ampulleri Karşılaştıralım
Her iki devrede de seri bağlanmış 2 adet ampul bulunmaktadır. - Adım 3: Sonuca Varalım
Devreleri oluşturan pil sayısı, ampul sayısı ve bunların bağlanma şekilleri tamamen aynı olduğu için bu devreler özdeş devrelerdir. Dolayısıyla, bu devrelerdeki ampullerin üzerinden geçen akım miktarları da aynıdır.
Sonuç olarak, Devre-3 ve Devre-6’daki ampullerin parlaklıkları birbirine eşittir. Çünkü bu iki devre arasında hiçbir fark yoktur.
