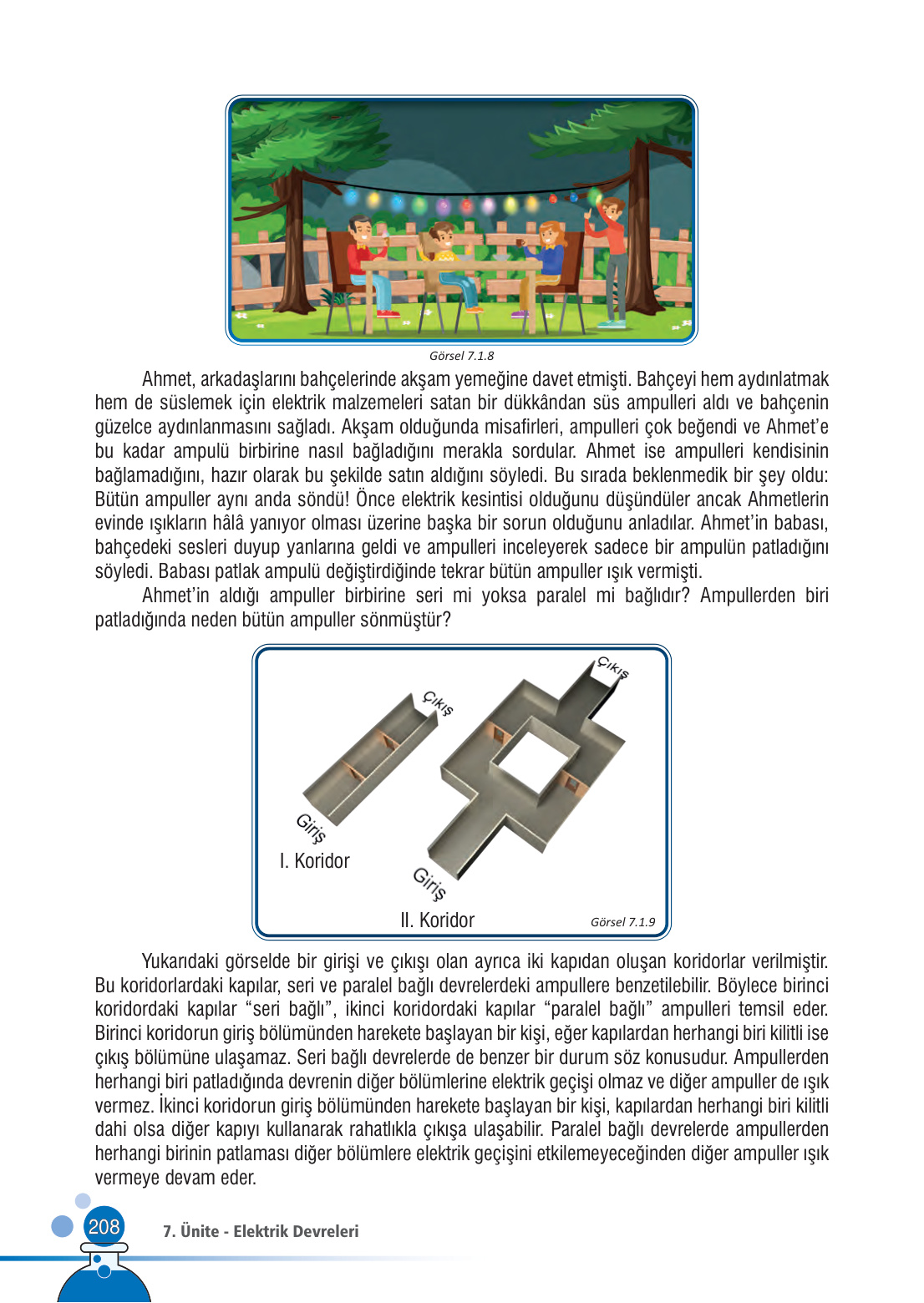

7. Sınıf Fen Bilimleri Ders Kitabı Cevapları Meb Yayınları Sayfa 208

Harika bir soru! Merhaba sevgili öğrencim, ben Fen Bilimleri öğretmenin. Gel şimdi bu görseldeki soruyu birlikte adım adım, keyifli bir şekilde çözelim ve konuyu tam olarak anlayalım.

Soru: Ahmet’in aldığı ampuller birbirine seri mi yoksa paralel mi bağlıdır? Ampullerden biri patladığında neden bütün ampuller sönmüştür?

Çözüm:

Bu soruyu çözmek için önce metinde bize verilen ipuçlarını ve sonra da koridor benzetmesini kullanacağız. Haydi başlayalım!

Adım 1: Olayı Anlayalım

Metinde bize ne anlatılıyor bir bakalım. Ahmet’in aldığı süs lambaları bir süre yandıktan sonra hepsi birden sönüyor. Babası kontrol ettiğinde ise aslında sadece bir tane ampulün patlak olduğunu görüyor. Bu patlak ampulü değiştirince de bütün ampuller yeniden yanmaya başlıyor. İşte bizim için en önemli ipucu tam da burası! Bir tanesinin bozulması, hepsini etkiliyor.

Adım 2: Seri ve Paralel Bağlamayı Hatırlayalım (Koridor Benzetmesiyle)

Görseldeki koridorlar bize seri ve paralel bağlamanın mantığını çok güzel anlatıyor. Hadi hatırlayalım:

• Seri Bağlama (I. Koridor gibi): Düşün ki ampuller, koridordaki kapılar gibi art arda dizilmiş. Elektrik akımı da bu koridordan geçmeye çalışan bir kişi olsun. Bu kişinin çıkışa ulaşabilmesi için bütün kapılardan geçmesi gerekir. Eğer kapılardan bir tanesi bile kilitli olursa (yani ampullerden biri patlarsa), o kişi yoluna devam edemez ve çıkışa ulaşamaz. Yani, seri bağlı devrede ampullerden biri çalışmazsa, elektrik akımı devreyi tamamlayamaz ve diğer ampuller de yanmaz.
• Paralel Bağlama (II. Koridor gibi): Burada ise elektrik akımının önünde birden fazla yol var. Tıpkı II. Koridor’daki gibi yol ikiye ayrılıyor. Koridordan geçen kişi, kapılardan biri kilitli bile olsa, diğer kapının olduğu yolu kullanarak çıkışa ulaşabilir. Yani, paralel bağlı bir devrede ampullerden biri patlarsa, elektrik akımı diğer ampulün olduğu yoldan geçmeye devam eder. Bu yüzden diğer ampuller yanmaya devam eder.

Adım 3: Sonuca Ulaşalım

Şimdi Ahmet’in durumunu düşünelim. Ampullerden sadece bir tanesi patladığında hepsi sönmüştü. Bu durum sence hangi koridora benziyor?

Elbette I. Koridor’a, yani seri bağlamaya benziyor!

Çünkü seri bağlı devrede patlayan o tek ampul, elektrik akımının geçeceği yolu tamamen kapatmış oldu. Tıpkı koridordaki kilitli bir kapı gibi, akımın diğer ampullere ulaşmasını engelledi. Bu yüzden de bütün ampuller söndü.

Sonuç:

Ahmet’in aldığı ampuller birbirine seri bağlıdır.

Ampullerden biri patladığında bütün ampullerin sönmesinin nedeni, seri bağlı devrede akımın geçebileceği tek bir yol olmasıdır. Patlayan ampul bu yolu kestiği için elektrik devreyi tamamlayamaz ve diğer ampullere de ulaşamaz.

Umarım açıklama anlaşılır olmuştur! Bu tür soruları çözerken aklına her zaman koridor benzetmesini getirebilirsin. Başarılar dilerim!
