7. Sınıf Fen Bilimleri Ders Kitabı Cevapları Meb Yayınları Sayfa 213
Harika bir deney ve çok güzel sorular! Merhaba sevgili öğrencim, ben Fen Bilimleri öğretmenin. Şimdi birlikte bu deneyi ve sonuçlarını adım adım inceleyelim. Unutma, fen bilimleri deneyerek ve sorgulayarak öğrenilir. Haydi başlayalım!

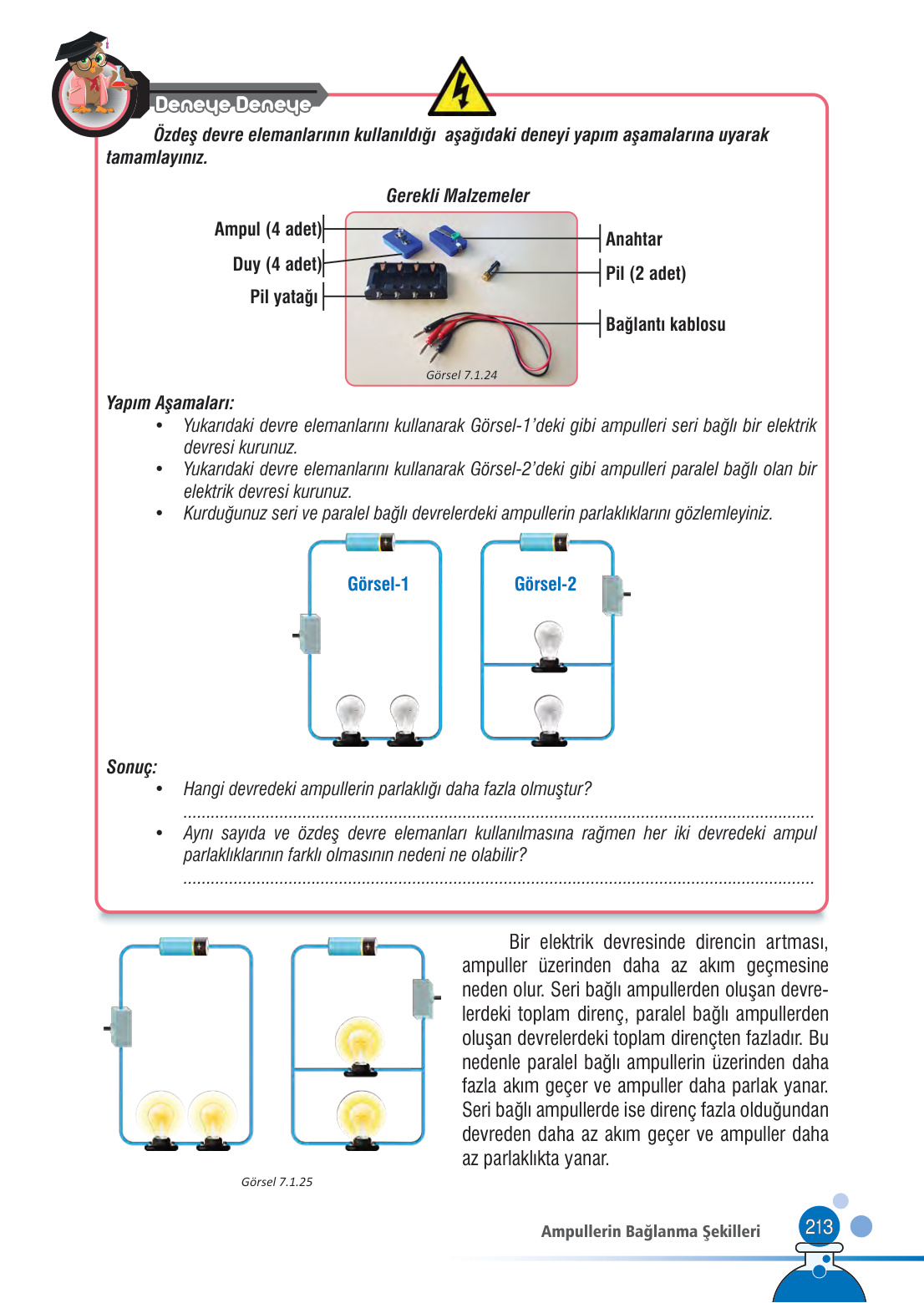

Öncelikle deneyin amacını bir hatırlayalım. Elimizdeki özdeş, yani birbirinin aynısı olan piller ve ampullerle iki farklı devre kuruyoruz. Birincisi seri bağlı (Görsel-1), ikincisi ise paralel bağlı (Görsel-2). Amacımız, ampulleri farklı şekillerde bağladığımızda parlaklıklarının nasıl değiştiğini gözlemlemek.
Soru 1: Hangi devredeki ampullerin parlaklığı daha fazla olmuştur?
Çözüm:
Adım 1: Ampul parlaklığının neye bağlı olduğunu düşünelim. Bir ampulün parlaklığı, üzerinden geçen elektrik akımının şiddetine bağlıdır. Ne kadar çok akım geçerse, ampul o kadar parlak yanar.
Adım 2: Şimdi iki devreyi karşılaştıralım.
- Görsel-1 (Seri Bağlı Devre): Bu devrede elektrik akımının geçebileceği tek bir yol var. Akım, pilden çıktıktan sonra birinci ampulden geçiyor ve yoluna devam edip ikinci ampulden de geçerek pile geri dönüyor. Ampuller arka arkaya dizildiği için devrenin toplam direnci artar. Direnç, elektriğe karşı gösterilen zorluk demektir. Zorluk artınca, devreden geçen akım da azalır. Bu yüzden ampuller daha sönük yanar.
- Görsel-2 (Paralel Bağlı Devre): Bu devrede ise akım pilden çıktıktan sonra bir yol ayrımına gelir. Akımın bir kısmı üstteki ampulden, bir kısmı da alttaki ampulden geçer. Yani akımın gidebileceği birden fazla yol vardır. Bu durum, elektriğin işini kolaylaştırır ve devrenin toplam direncini azaltır. Toplam direnç azaldığı için pilden çekilen ana akım artar ve her bir ampulün üzerinden geçen akım, seri bağlı devredeki ampullere göre daha fazla olur. Bu yüzden ampuller daha parlak yanar.
Sonuç:
Görsel-2‘deki, yani paralel bağlı devredeki ampullerin parlaklığı daha fazla olmuştur.
Soru 2: Aynı sayıda ve özdeş devre elemanları kullanılmasına rağmen her iki devredeki ampul parlaklıklarının farklı olmasının nedeni ne olabilir?
Çözüm:
Adım 1: Bu sorunun cevabı aslında ilk sorunun açıklamasında gizli! Her iki devrede de aynı pilleri ve aynı ampulleri kullandık. Değiştirdiğimiz tek şey neydi? Ampullerin bağlanma şekli.
Adım 2: Ampullerin bağlanma şekli, devrenin toplam direncini değiştirir. Şöyle düşünelim; tek şeritli bir yolda (seri bağlama) arabalar art arda gider ve trafik yavaşlar. Ama o yolu iki şeritli hale getirirsek (paralel bağlama), aynı anda daha çok araba geçebilir ve trafik akışı hızlanır. İşte elektrik akımı da böyledir.
- Seri bağlamada, ampulleri art arda ekledikçe devrenin toplam direnci artar.
- Paralel bağlamada, ampulleri farklı kollara ekledikçe devrenin toplam direnci azalır.
Adım 3: Devrenin toplam direncinin değişmesi, pilden çekilen toplam akımı etkiler. Temel kuralımız şudur:
Bir devrede toplam direnç artarsa, devreden geçen ana akım azalır. Akım azalınca da ampulün parlaklığı azalır.
Sonuç:
Ampul parlaklıklarının farklı olmasının temel nedeni, ampullerin seri ve paralel bağlanmasının devrenin toplam direncini değiştirmesidir. Bu direnç farkı da devreden geçen akım miktarını etkileyerek ampul parlaklıklarının farklı olmasına yol açar.
