4. Sınıf Fen Bilimleri Ders Kitabı Cevapları Ata Yayıncılık Sayfa 192

Merhaba sevgili öğrenciler! Bugün birlikte “Elektrik Devresi Kuralları” ünitesine giriş yapacağız ve çok eğlenceli bir deney yapıp sorularını çözeceğiz. Hazırsanız başlayalım!

—

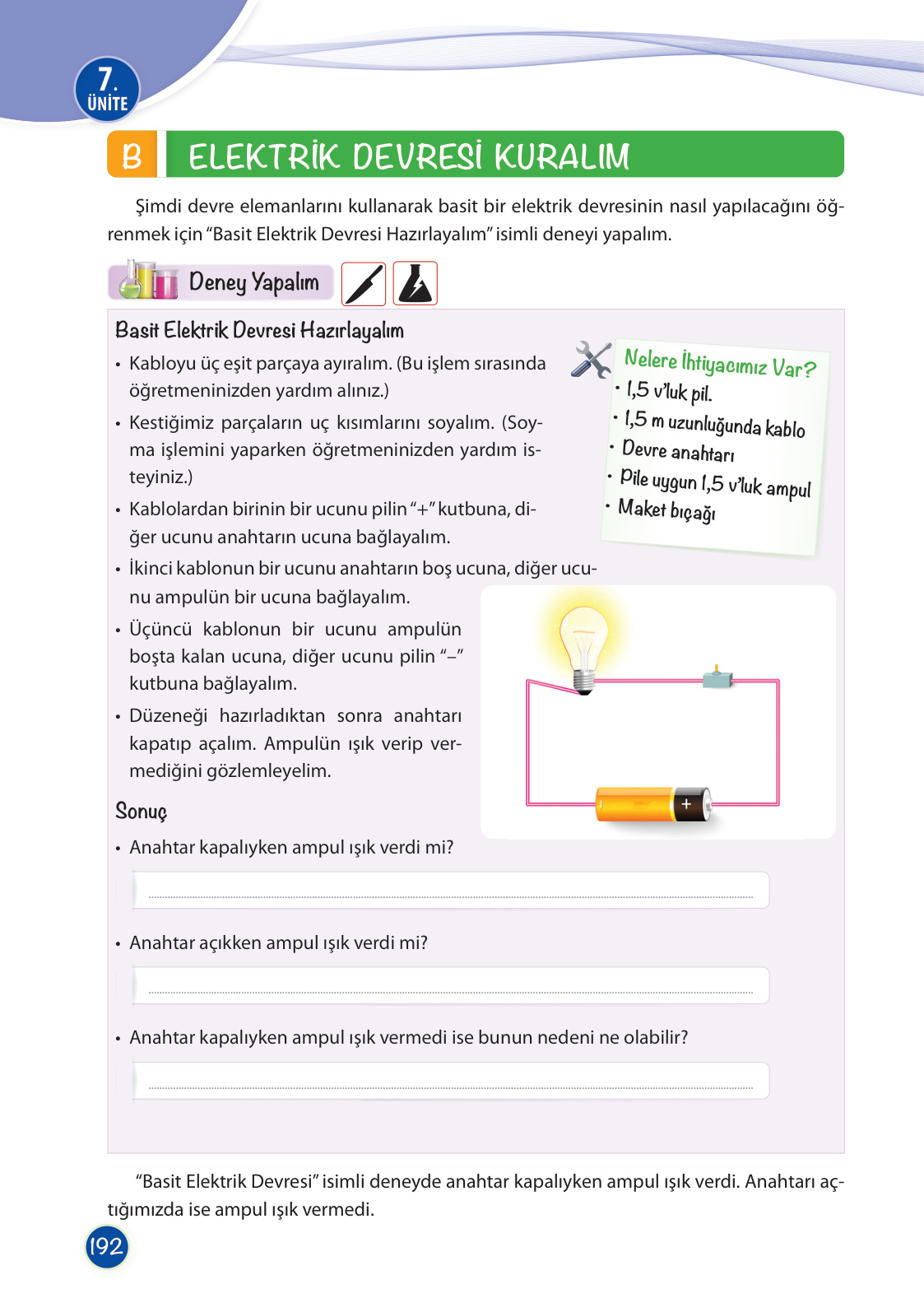

B) ELEKTRİK DEVRESİ KURALIM

Şimdi devre elemanlarını kullanarak basit bir elektrik devresinin nasıl yapılacağını öğreneceğimiz “Basit Elektrik Devresi Hazırlayalım” isimli deneyi yapalım.

Deney Yapalım

Basit Elektrik Devresi Hazırlayalım

• Kabloyu üç eşit parçaya ayıralım. (Bu işlem sırasında öğretmeninizden yardım alınız.)
• Kestiğimiz parçaların uç kısımlarını soyalım. (Soyma işlemini yaparken öğretmeninizden yardım isteyiniz.)
• Kablolardan birinin bir ucunu pilin “+” kutbuna, diğer ucunu anahtarın ucuna bağlayalım.
• İkinci kablonun bir ucunu anahtarın boş ucuna, diğer ucunu ampulün bir ucuna bağlayalım.
• Üçüncü kablonun bir ucunu ampulün boşta kalan ucuna, diğer ucunu pilin “-” kutbuna bağlayalım.
• Düzeneği hazırladıktan sonra anahtarı kapatıp açalım. Ampulün ışık verip vermediğini gözlemleyelim.

Nelere İhtiyacımız Var?

• 1,5 v’luk pil.
• 1,5 m uzunluğunda kablo
• Devre anahtarı
• Pile uygun 1,5 v’luk ampul
• Maket bıçağı

Sonuç

1. Anahtar kapalıyken ampul ışık verdi mi?

Evet, ampul ışık verdi.

2. Anahtar açıkken ampul ışık verdi mi?

Hayır, ampul ışık vermedi.

3. Anahtar kapalıyken ampul ışık vermedi ise bunun nedeni ne olabilir?

Bu sorunun cevabı, deneyimizde anahtar kapalıyken ampulün ışık vermesi gerektiği için geçerli değil. Ancak, eğer bir aksilik olsaydı ve ampul yanmasaydı, bunun nedenleri şunlar olabilirdi:

• Kablolardan birinin kopuk olması,
• Ampulün patlak olması,
• Pilinin bitmiş olması,
• Bağlantıların tam olarak yapılmamış olması.

“Basit Elektrik Devresi” isimli deneyde anahtar kapalıyken ampul ışık verdi. Anahtarı açtığımızda ise ampul ışık vermedi.

Harika bir deney oldu, değil mi? Elektrik devresini kurduk ve anahtarın devreyi açıp kapatmadaki rolünü gözlemledik. Unutmayın, elektrikle çalışırken her zaman dikkatli olmalıyız ve büyüklerimizden yardım almalıyız.
