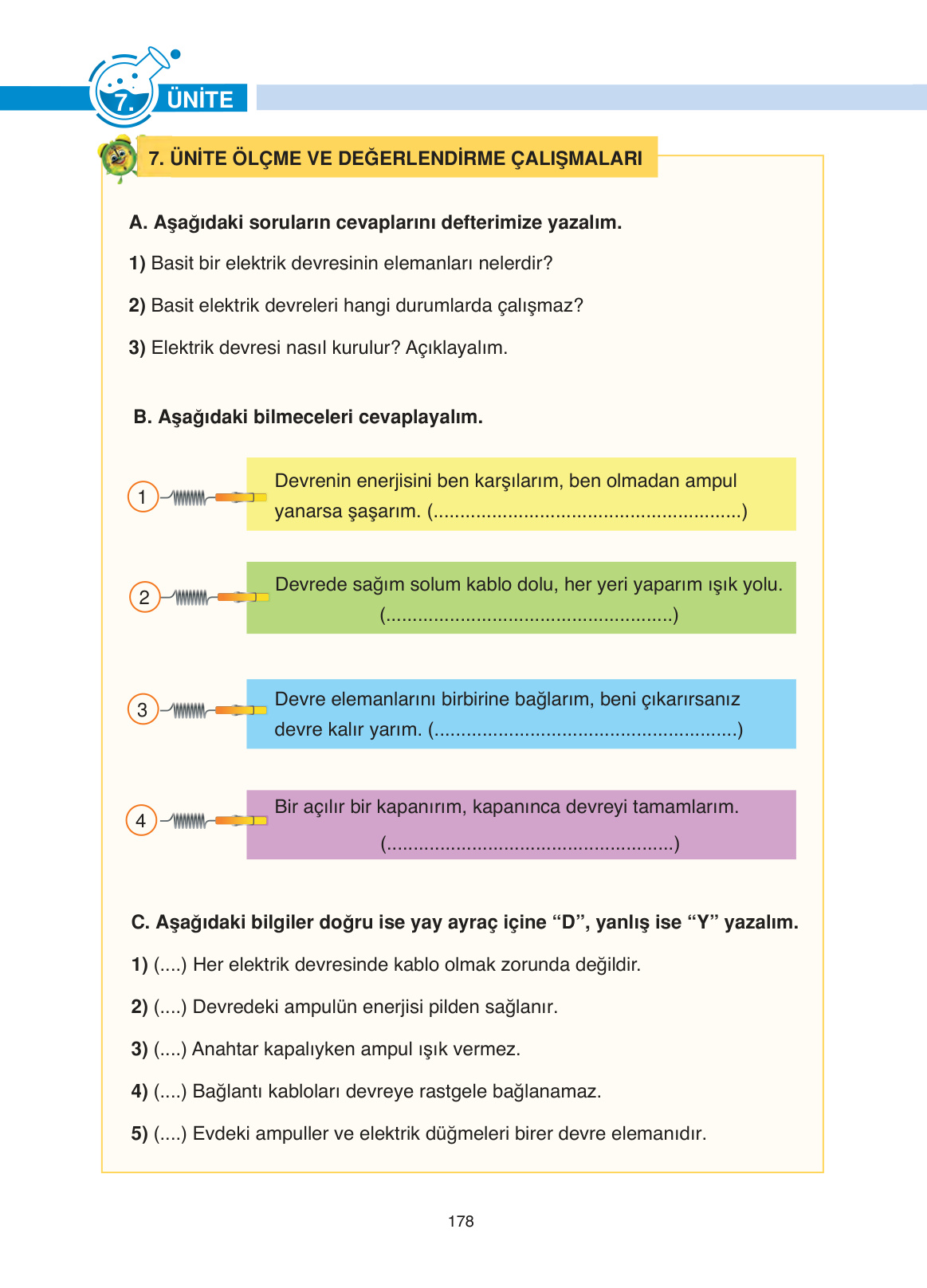

Merhaba canım öğrencim! Fen Bilimleri dersinde bu hafta harika bir üniteyi geride bıraktık. Şimdi bu öğrendiklerimizi pekiştirme zamanı! Hazırsan, A, B ve C bölümlerindeki soruları birlikte çözelim. Dikkatli dinle, her soruyu tane tane anlatacağım.
A. Aşağıdaki soruların cevaplarını defterimize yazalım.
1) Basit bir elektrik devresinin elemanları nelerdir?
Adım 1: Bir elektrik devresinin çalışması için olmazsa olmaz bazı parçaları vardır. Bunları düşünelim. Bir pil gibi enerjiyi sağlayan bir şey olmalı, ışık verecek bir ampul olmalı, bu ikisini birbirine bağlayan teller olmalı ve devreyi açıp kapatmamızı sağlayan bir anahtar olmalı.
Çözüm: Basit bir elektrik devresinin elemanları pil (veya üreteç), ampul, anahtar ve bağlantı kablolarıdır.
2) Basit elektrik devreleri hangi durumlarda çalışmaz?
Adım 1: Devrenin çalışması için her şeyin tam olması gerektiğini düşünelim. Eğer bir parçası eksikse veya bozuksa ne olur? Mesela pil biterse ne olur? Ya da ampul patlarsa?
Adım 2: Ayrıca, devrenin tamamlanması gerektiğini de biliyoruz. Eğer bağlantı kablolarından biri koparsa veya anahtar açık kalırsa ne olur?
Çözüm: Basit elektrik devreleri; pilin bitmesi, ampulün bozulması veya patlaması, anahtarın açık olması, bağlantı kablolarının kopuk veya gevşek olması gibi durumlarda çalışmaz.
3) Elektrik devresi nasıl kurulur? Açıklayalım.
Adım 1: Devreyi kurarken önce enerjiyi nereden alacağımızı belirlemeliyiz. Bu genellikle bir pildir.
Adım 2: Sonra bu enerjiyi kullanarak ışık verecek veya başka bir iş yapacak olan ampulü düşünmeliyiz.
Adım 3: Pil ile ampulü birbirine bağlamak için bağlantı kablolarını kullanmalıyız. Kabloların uçlarını pilin ve ampulün uygun yerlerine takmalıyız.
Adım 4: Devreyi kontrol edebilmek için bir anahtar ekleyebiliriz. Anahtar, devrenin tamamlanmasını veya kesilmesini sağlar.
Çözüm: Elektrik devresi kurarken öncelikle bir pil (veya üreteç) kullanılır. Pilin bir ucu bağlantı kablosu ile ampulün bir ucuna bağlanır. Ampulün diğer ucu ise başka bir bağlantı kablosu ile anahtarın bir ucuna bağlanır. Anahtarın diğer ucu da bir bağlantı kablosu ile pilin diğer ucuna bağlanarak devre tamamlanır. Eğer anahtar varsa, devrenin çalışıp çalışmaması anahtarın konumuna bağlıdır.
B. Aşağıdaki bilmeceleri cevaplayalım.
1) Devrenin enerjisini ben karşılarım, ben olmadan ampul yanarsa şaşarım.
Adım 1: Bu bilmecede “ben olmadan ampul yanarsa şaşarım” diyor. Yani ampulün yanması için benim olmam şart. Peki ampule enerjiyi ne verir?
Çözüm: Pil
2) Devrede sağım solum kablo dolu, her yeri yaparım ışık yolu.
Adım 1: Bu bilmecede “kablo dolu” ve “ışık yolu” ifadeleri geçiyor. Kablolar ne işe yarar? Devrede enerjinin iletilmesini sağlarlar, değil mi?
Çözüm: Bağlantı kablosu
3) Devre elemanlarını birbirine bağlarım, beni çıkarırsanız devre kalır yarım.
Adım 1: “Birbirine bağlarım” ve “beni çıkarırsanız devre kalır yarım” ifadeleri ipucu. Devre elemanlarını birbirine bağlayan ve onsuz devrenin tamamlanamayacağı şey nedir?
Çözüm: Bağlantı kablosu
4) Bir açılır bir kapanırım, kapanınca devreyi tamamlarım.
Adım 1: Bu bilmecenin anahtar kelimesi “açılır ve kapanırım”. Devrede devreyi açıp kapatmaya yarayan parçamız neydi?
Çözüm: Anahtar
C. Aşağıdaki bilgiler doğru ise yay ayraç içine “D”, yanlış ise “Y” yazalım.
1) Her elektrik devresinde kablo olmak zorunda değildir.
Adım 1: Bir elektrik devresinin çalışabilmesi için enerjinin kaynaktan alınıp kullanılacak yere ulaşması gerekir. Bu iletimi sağlayan şey nedir?
Çözüm: Y
2) Devredeki ampulün enerjisi pilden sağlanır.
Adım 1: Ampulün ışık verebilmesi için bir enerji kaynağına ihtiyacı vardır. Bu enerji kaynağı genellikle nedir?
Çözüm: D
3) Anahtar kapalıyken ampul ışık vermez.
Adım 1: Anahtarın görevi devreyi tamamlamak veya kesmektir. Eğer anahtar kapalıysa, devrenin akımı iletmesi ve ampulün yanması gerekir. O halde bu ifade doğru mu, yanlış mı?
Çözüm: Y
4) Bağlantı kabloları devreye rastgele bağlanamaz.
Adım 1: Devreyi kurarken parçaların doğru yerlere bağlanması gerekir. Mesela pilin artı ucu ile eksi ucu doğru bağlanmalı ki enerji iletilebilsin. Kabloları rastgele bağlarsak ne olur?
Çözüm: D
5) Evdeki ampuller ve elektrik düğmeleri birer devre elemanıdır.
Adım 1: Daha önce öğrendiğimiz gibi, bir devrede pil, ampul, anahtar gibi parçalar bulunur. Evdeki ampul de ışık veren bir parçadır, elektrik düğmesi de devreyi açıp kapatmaya yarar. Bu durumda bu ifadeler doğru mudur?
Çözüm: D
Umarım bu açıklamalarla soruları daha iyi anlamışsındır. Aklına takılan bir şey olursa çekinmeden sorabilirsin! Başka derslerde görüşmek üzere, kendine iyi bak!
