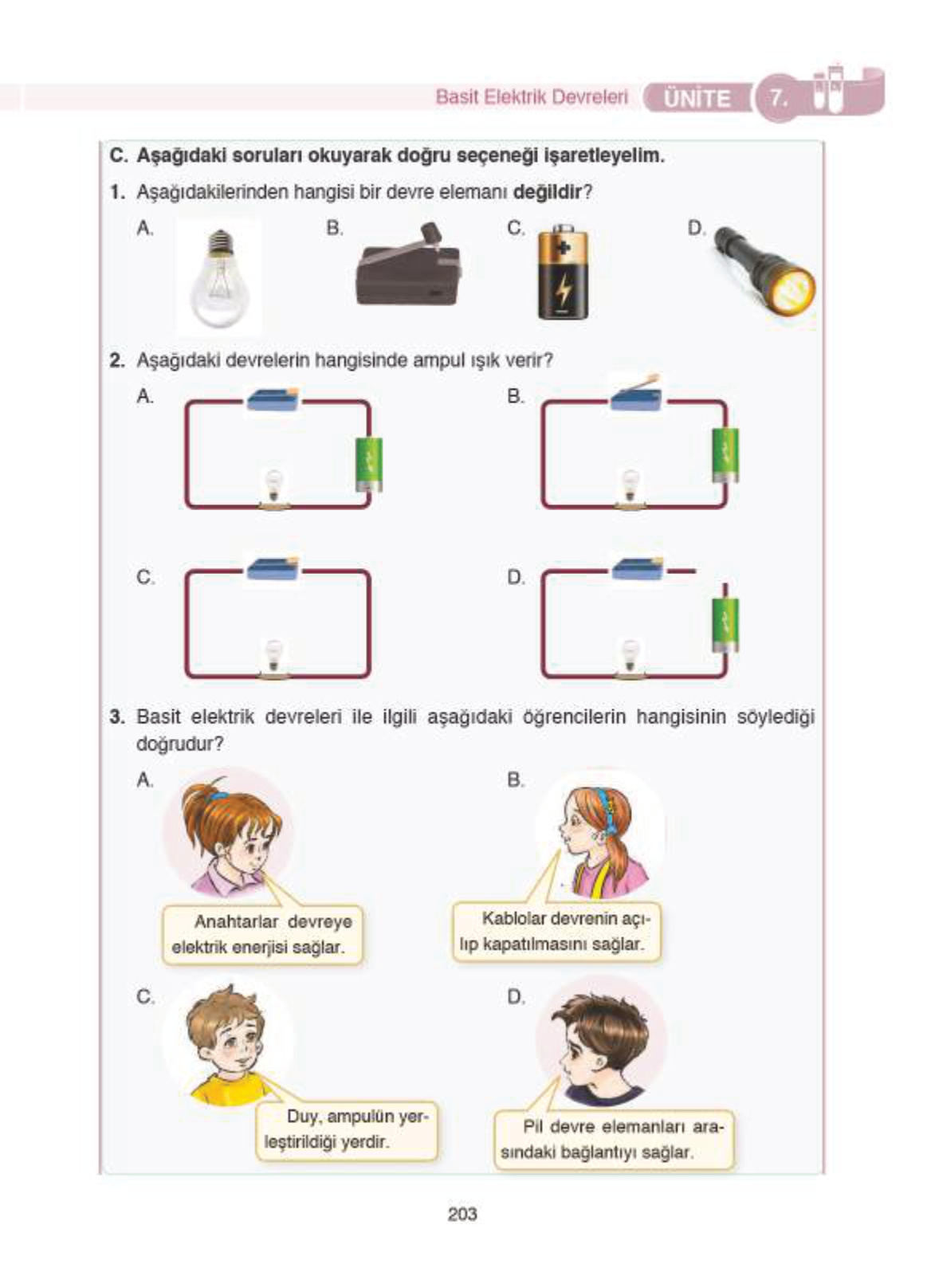

4. Sınıf Fen Bilimleri Ders Kitabı Cevapları SDR İpekyolu Yayıncılık Sayfa 203
Merhaba sevgili 4. sınıf öğrencileri! Bugün birlikte basit elektrik devreleri ile ilgili harika sorular çözeceğiz. Hazırsanız başlayalım!
Soru 1
Aşağıdakilerden hangisi bir devre elemanı değildir?
Adım 1: Soruyu dikkatlice okuyalım. Bize verilen resimlere bakıp hangisinin elektrik devresinde kullanılan bir parça olmadığını bulmamız isteniyor.
Adım 2: Seçeneklere tek tek bakalım.
a) A seçeneğinde bir ampul görüyoruz. Ampul, elektrik devresinin önemli bir parçasıdır ve ışık verir.
b) B seçeneğinde bir pil yatağı görüyoruz. Pil yatağı, pilleri devreyi bağlamak için kullanılır, bu da bir devre elemanıdır.
c) C seçeneğinde bir pil görüyoruz. Pil, devrenin enerji kaynağıdır ve elektrik üretir. Bu da bir devre elemanıdır.
d) D seçeneğinde ise bir el feneri görüyoruz. El feneri, kendi başına bir devre elemanı değildir. İçinde pil, ampul ve anahtar gibi devre elemanları bulunan bir araçtır.
Sonuç: Bu yüzden, el feneri bir devre elemanı değildir.
Cevap: D
Bu soruda, elektrik devresini oluşturan temel parçaları tanımamız gerekiyordu. Ampul, pil ve anahtar gibi elemanlar bir devrenin çalışması için olmazsa olmazdır. El feneri ise bu elemanların bir araya gelmesiyle oluşan bir üründür.
Soru 2
Aşağıdaki devrelerden hangisinde ampul ışık verir?
Adım 1: Ampulün ışık verebilmesi için devrenin tamamlanmış olması gerektiğini hatırlayalım. Yani, elektrik akımının pilin artı kutbundan çıkıp ampulden geçerek pilin eksi kutbuna ulaşması gerekir.
Adım 2: Seçeneklerdeki devreleri inceleyelim.
a) A seçeneğindeki devrede pil, ampul ve anahtar birbirine bağlıdır. Anahtar kapalı olduğu için elektrik akımı devreyi tamamlayabilir ve ampul ışık verir.
b) B seçeneğindeki devrede anahtar açıktır. Bu yüzden elektrik akımı devreyi tamamlayamaz ve ampul ışık vermez.
c) C seçeneğindeki devrede pilin kutupları yanlış bağlanmıştır. Elektrik akımı bu şekilde devreyi tamamlayamaz.
d) D seçeneğindeki devrede anahtar açık durumdadır. Bu yüzden elektrik akımı devreyi tamamlayamaz ve ampul ışık vermez.
Sonuç: Ampulün ışık verebilmesi için devrenin tam ve kapalı olması gerekir. Bu şartları sağlayan tek devre A seçeneğindedir.
Cevap: A
Bir elektrik devresinde ampulün yanması için mutlaka kapalı bir devre olmalıdır. Kapalı devre demek, elektrik akımının kesintisiz bir şekilde pilin bir kutbundan çıkıp diğer kutbuna ulaşabilmesi demektir. Anahtarın kapalı olması bu akışın sağlanması için çok önemlidir.
Soru 3
Basit elektrik devreleri ile ilgili aşağıdaki öğrencilerin hangisinin söylediği doğrudur?
Adım 1: Her bir öğrencinin söylediği ifadeyi dikkatlice okuyup, bu ifadelerin elektrik devreleri konusundaki doğruluğunu kontrol edelim.
Adım 2: Öğrencilerin ifadelerini değerlendirelim.
a) A seçeneğindeki kızın söylediği: “Anahtarlar devreye elektrik enerjisi sağlar.” Bu ifade yanlıştır. Anahtar, devreyi açıp kapatmaya yarar, elektrik enerjisi sağlamaz. Elektrik enerjisini sağlayan pil veya bataryadır.
b) B seçeneğindeki kızın söylediği: “Kablolar devrenin açılıp kapatılmasını sağlar.” Bu ifade de yanlıştır. Kablolar, elektrik akımının devrede iletilmesini sağlar. Devreyi açıp kapatan anahtardır.
c) C seçeneğindeki çocuğun söylediği: “Duy, ampulün yerleştirildiği yerdir.” Bu ifade doğrudur. Duy, ampulün takıldığı ve elektrikle bağlantısını sağlayan parçadır.
d) D seçeneğindeki çocuğun söylediği: “Pil devre elemanları arasındaki bağlantıyı sağlar.” Bu ifade yanlıştır. Pil, devrenin enerji kaynağıdır. Devre elemanları arasındaki bağlantıyı kablolar sağlar.
Sonuç: Doğru ifadeyi söyleyen öğrenci C seçeneğindeki çocuktur.
Cevap: C
Bu soruda, elektrik devresinin farklı elemanlarının görevlerini öğrenmiş olduk. Duy, kablo ve anahtar gibi her bir parçanın kendine ait bir görevi vardır ve bu görevler bir araya gelerek devrenin çalışmasını sağlar.
