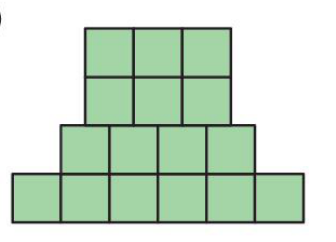

Bir inşaat mühendisi yeni yapacağı projenin arsasına zemin etüdü yaptırıyor. Zemin etüdü raporunda, arsanın zemininin çok sert olmadığı, bu yüzden en fazla 4 katlı bina yapımına uygun olduğu belirtiliyor.
Bu raporu dikkate alan inşaat mühendisi 16 daireli projeyi aşağıdakilerden hangisi gibi yaparsa bina daha güvenli olur?

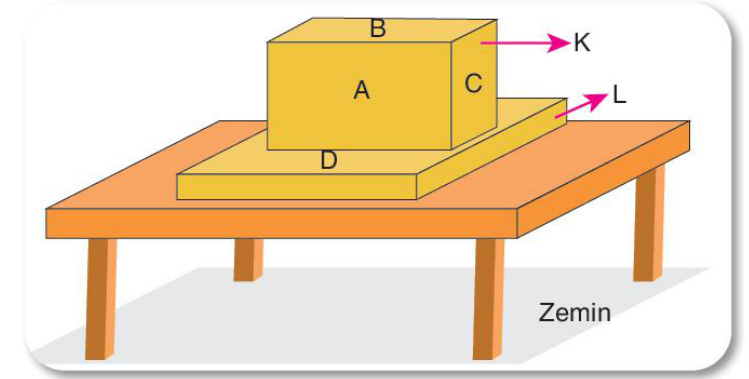

Aynı malzemeden yapılmış, yüzeyleri harflendirilmiş K ve L blokları aşağıdaki gibi üst üste konularak masa üzerine yerleştirilmiştir.
Yapılan işlemler sonucu zemine uygulanan kuvvet ve basınçlar ile ilgili,
I. K bloğu A yüzeyi yukarıya bakacak şekilde L blogunun üzerine konulduğunda K bloğunun L bloğuna uyguladığı dik kuvvet artar.
II. Blokları aynı boyutlarda olmak koşulu ile yoğunluğu daha fazla olan bir malzemeden yapılıp aynı şekilde masa üzerine konulduğunda L bloğunun masaya yaptığı basınç artar.
III. K bloğu C yüzeyi yukarıya bakacak şekilde L bloğu yanına konulduğunda masanın zemine yaptığı basınç ilk duruma göre azalırken basınç kuvveti değişmez.
yargılarından hangileri yanlıştır?
Bilgi: Birim yüzeye etki eden dik kuvvete basınç denir.

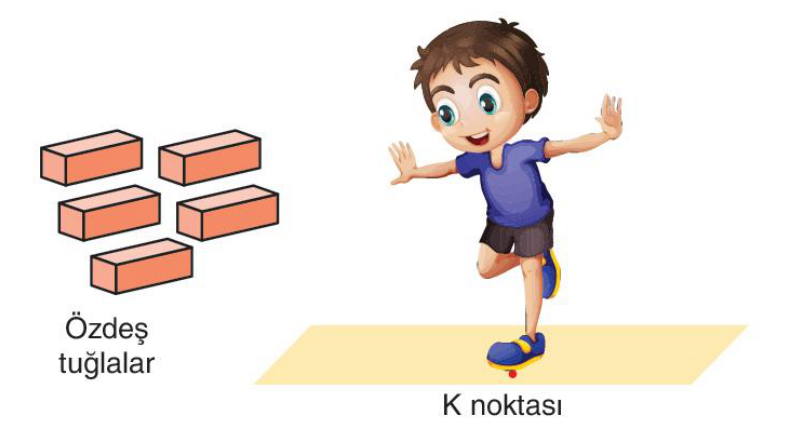

Katı maddeler ağırlıklarından dolayı bulundukları yüzeye bir basınç uygular. Yüzey alanı sabit kalmak şartıyla cismin ağırlığı artıkça yüzeye uyguladığı basınç da artar. Onur önce tek ayağı üzerinde durarak, daha sonra da özdeş tuğlaların tamamını sırayla tek tek eline alarak her defasında K noktasındaki basıncı basınç sensörü yardımıyla ölçüyor.

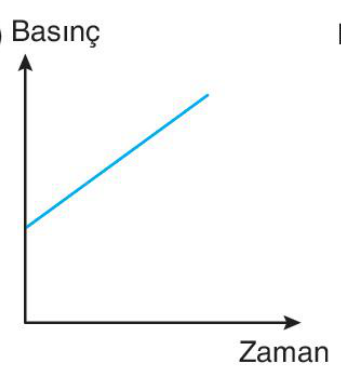

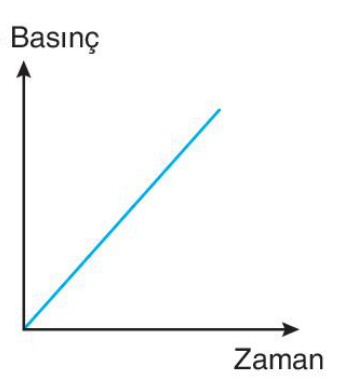

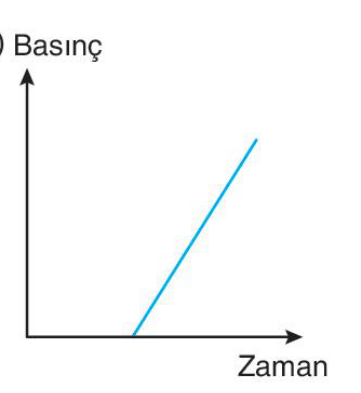

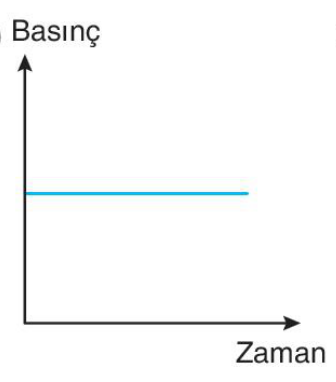

K noktasındaki basıncın zamana bağlı değişimini gösteren grafik aşağıdakilerden hangisi gibi olur?

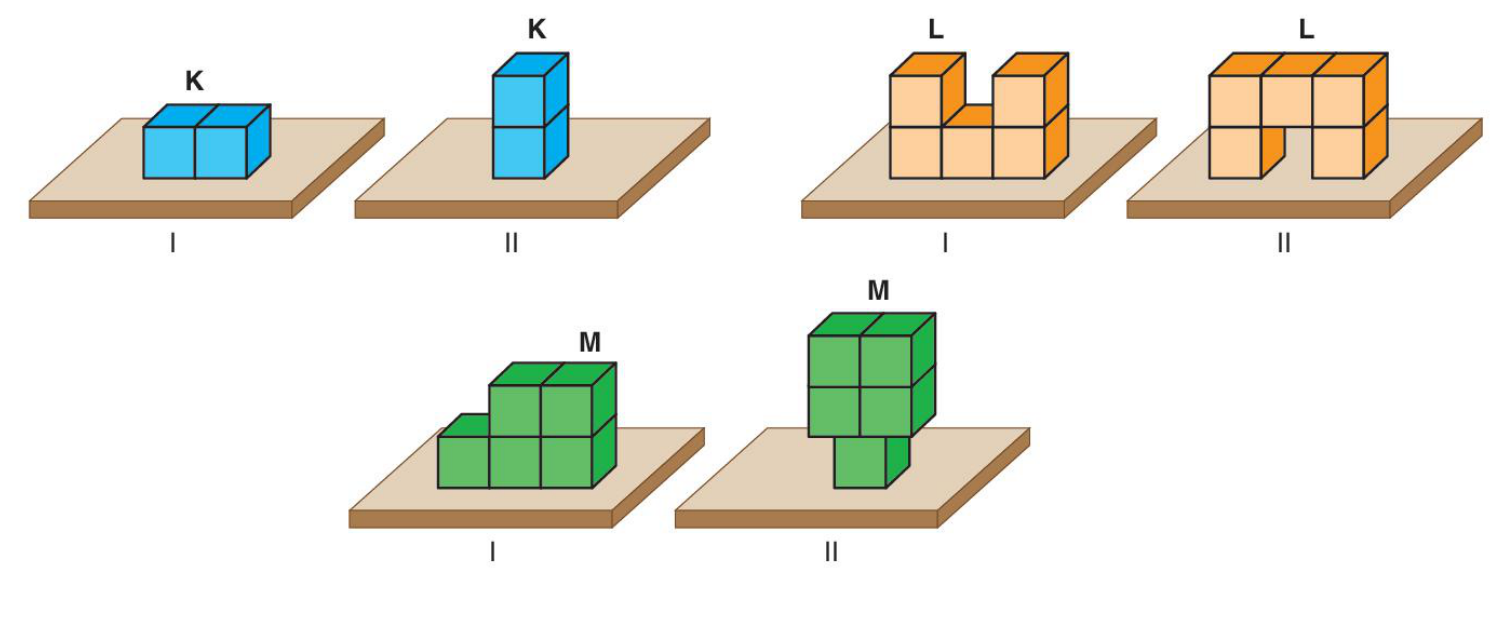

Özdeş küplerden oluşturulan K, L ve M cisimleri şekildeki gibi özdeş yüzeyler üzerine bırakılıyor.
Buna göre K, L ve M cisimleri ile ilgili aşağıdaki ifadelerden hangisi doğrudur?

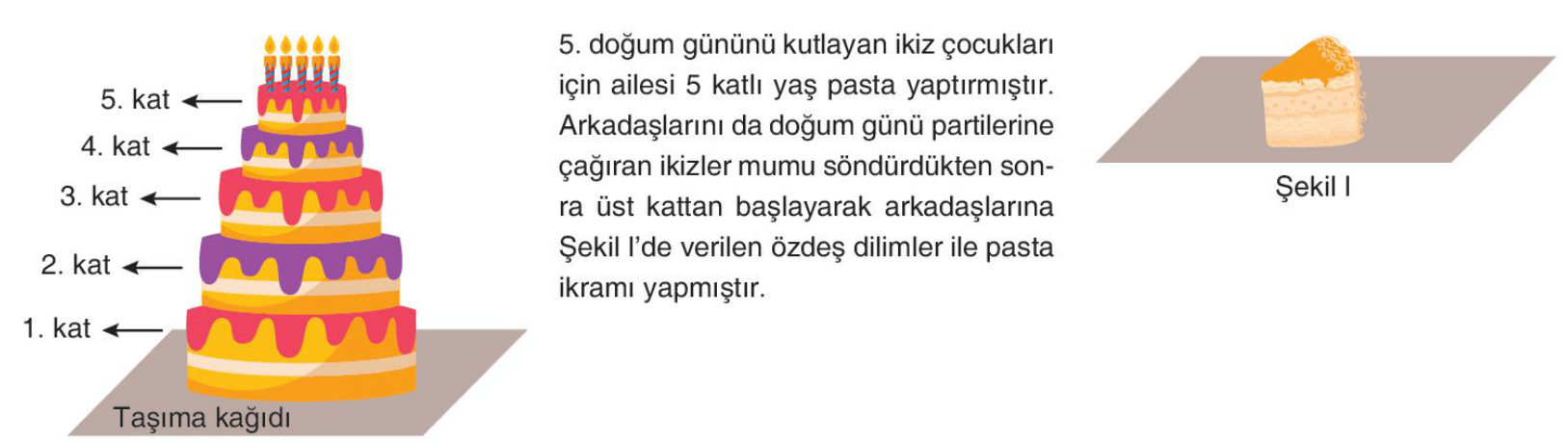

Bu durumla ilgili olarak,
I. Mumlar söndürülüp, pasta üzerinden çıkarıldığında taşıma kağıdına yapılan basınç azalmıştır.
II. Pastanın 1. katına gelene kadar kesilip alınan her bir dilim pasta taşıma kağıdına yapılan basıncı azaltmıştır.
III. 1. kattan kesilip alınan her bir dilim pasta taşıma kağıdına yapılan basıncı artırmıştır.
verilen yorumlardan hangileri doğrudur?

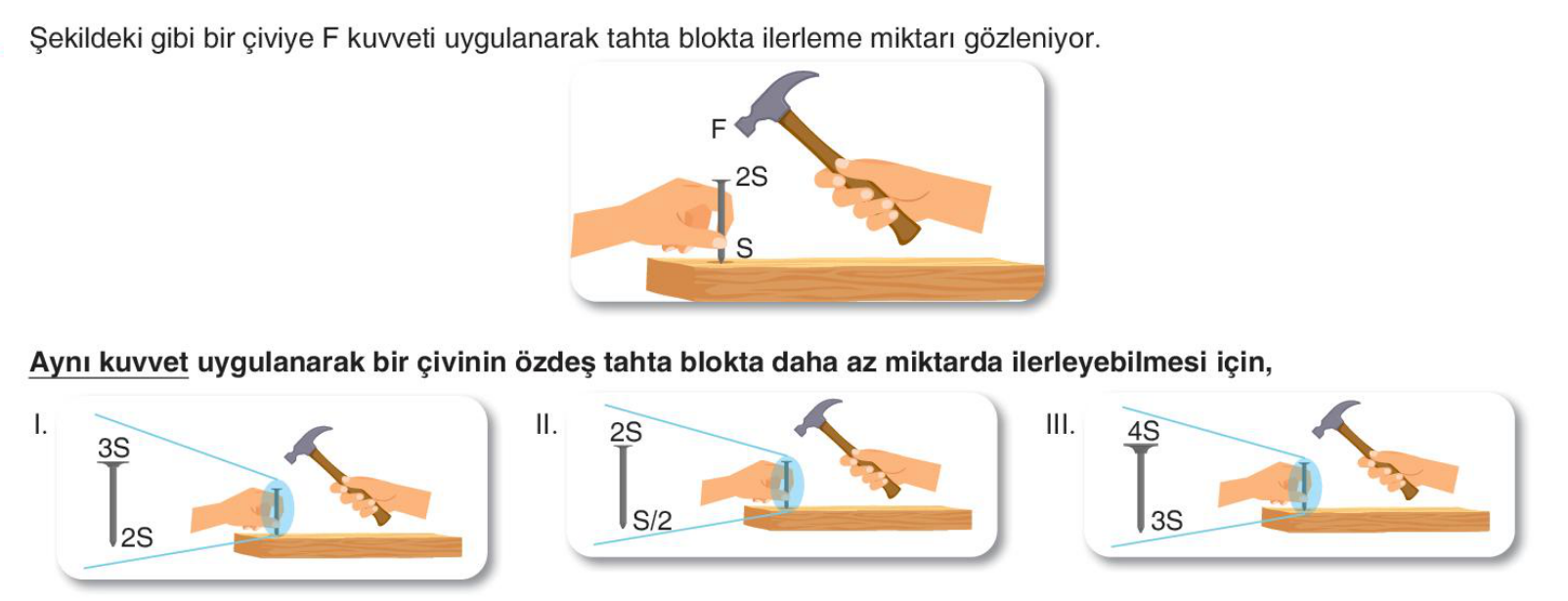

hazırlanan düzeneklerden hangileri seçilmelidir?
Aşağıdaki görselde ağırlıkları aynı yüzey alanları farklı iki vazo verilmiştir.
Vazoların zemine uygulayabilecekleri basınçlar ile ilgili aşağıdaki ifadelerden hangisi yanlıştır?

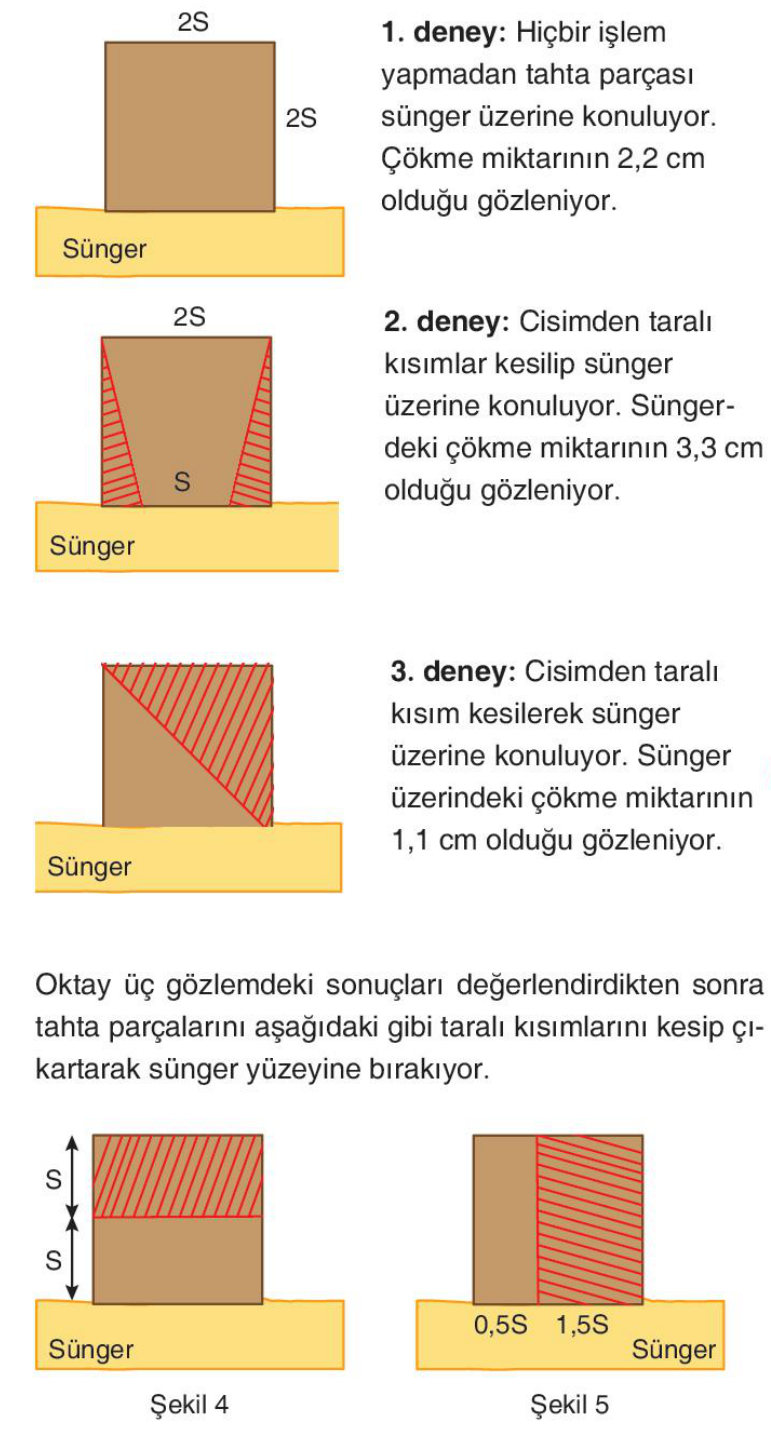

Oktay, katı basıncının hangi değişkenlere bağlı olduğunu bulmak için aşağıdaki deney düzeneklerini hazırlıyor.
Elindeki küp şeklindeki özdeş tahta parçalarını 4 farklı biçimde keserek sünger üzerine koyuyor ve sünger yüzeyindeki çökme miktarlarını cetvelle ölçüyor.

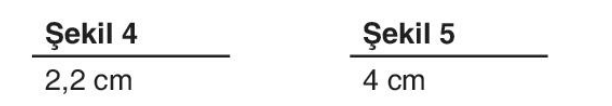

Buna göre Şekil 4 ve Şekil 5’teki tahta parçalarının sünger yüzeyindeki çökme miktarları aşağıdaki seçeneklerin hangisi gibi olabilir?

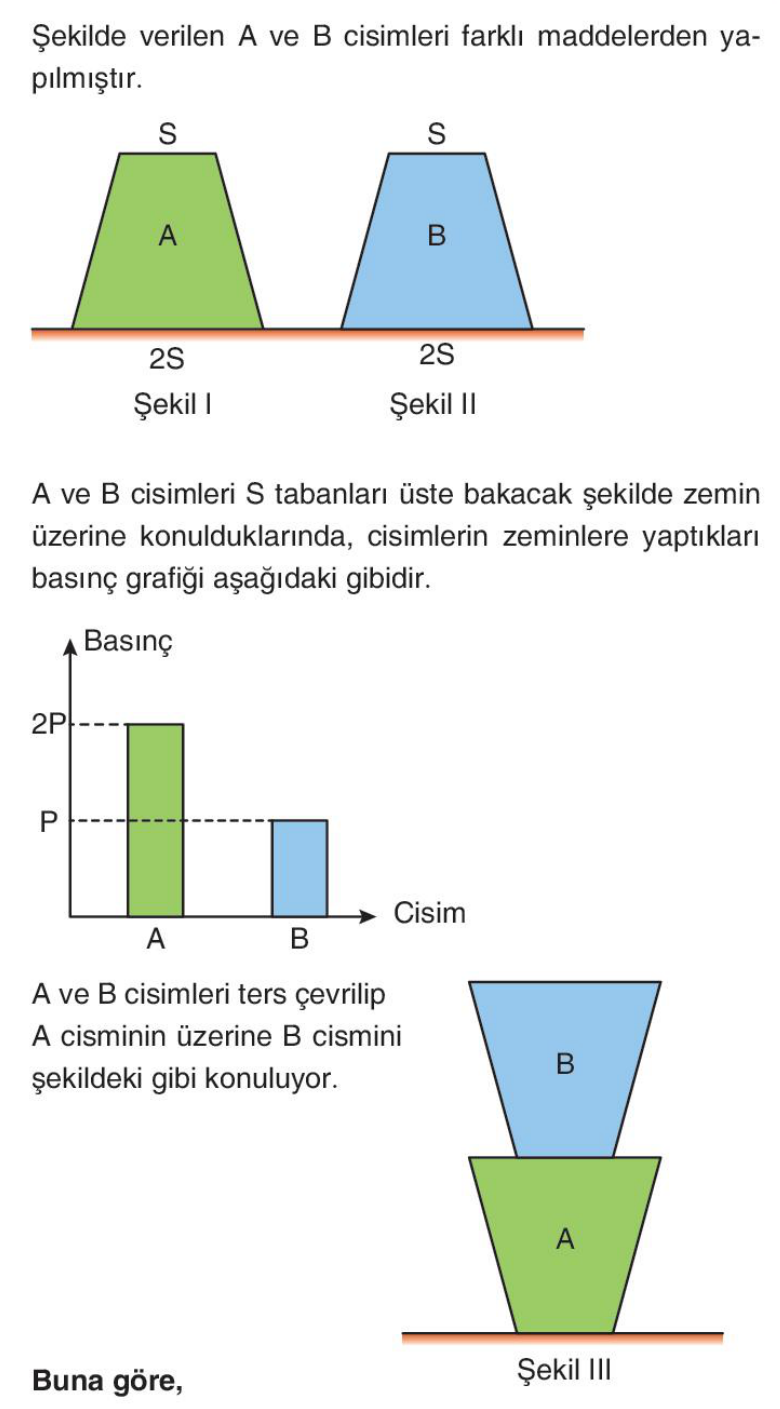

buna göre,
I. Şekil II’te zemine yapılan basınç Şekil | ve Şekil zemine uygulanan basınçların toplamına eşittir.
II. Şekil II’'te B cisminin A cismine uyguladığı basınç, Şekil I'de A cisminin zemine uyguladığı basınca eşittir.
III. Şekil III'te B cismi S yüzeyi üste bakacak şekilde A cisminin üzerine konulursa zemine uygulanan basınç azalır.
yargılarından hangileri yanlıştır?

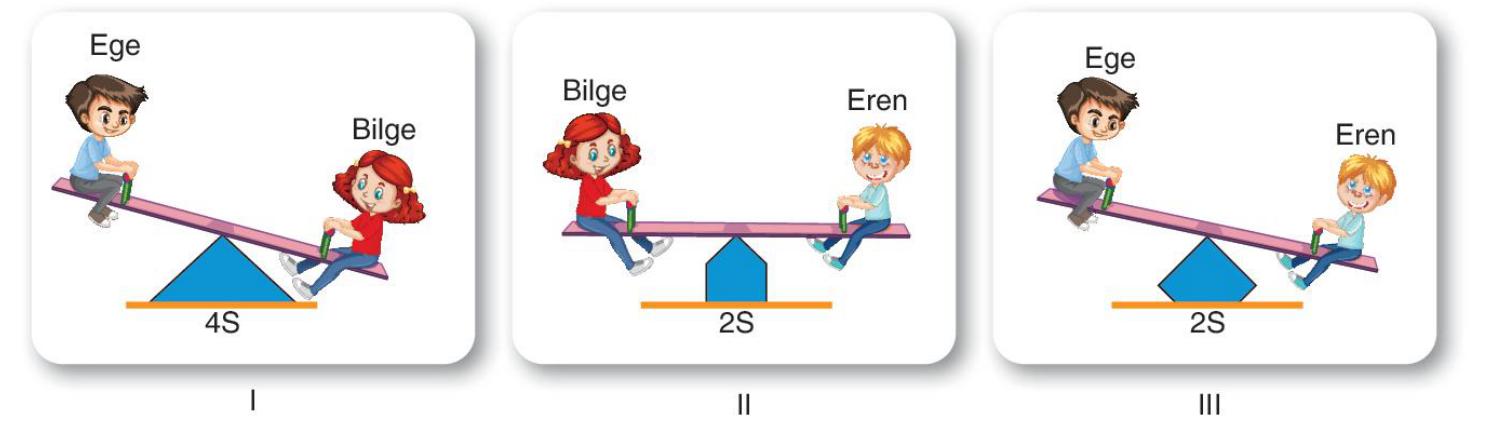

Fen bilimleri öğretmeni aynı ağırlıkta takozlar ve tahtalar kullanarak üç farklı tahterevalli düzeneği hazırlamıştır. Hazırlanan düzeneklerde öğrenciler görseldeki gibi dengede kalmışlardır.
Öğretmenin hazırladığı düzeneklere göre aşağıdakilerden hangisi kesinlikle yanlıştır?

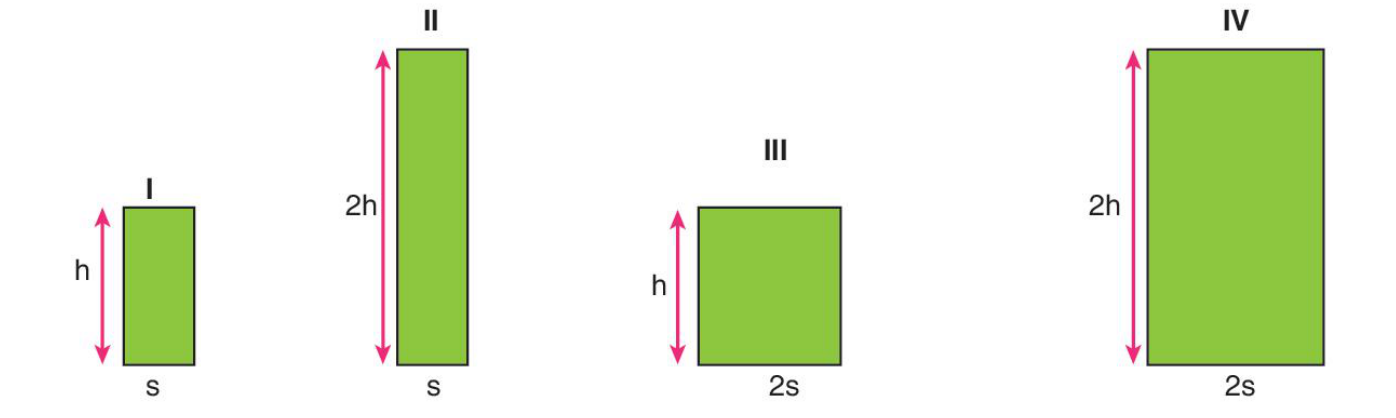

Yüzey alanları ve yükseklikleri verilen, aynı cins maddeden yapılmış cisimler aşağıdaki gibidir.

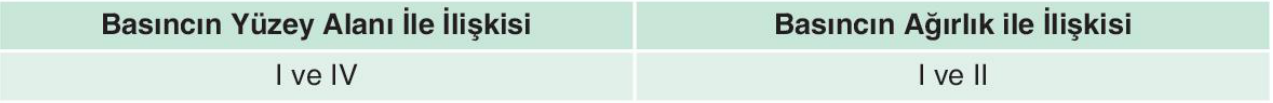

Cisimlerin yüzeye yaptığı basıncın cismin ağırlığına ve yüzey alanına bağlı olduğunu göstermek isteyen bir araştırmacı numaralanmış cisimlerden hangilerini kullanarak amacına ulaşabilir?
Basınç, birim yüzeye etki eden dik kuvvet olarak tanımlanır.

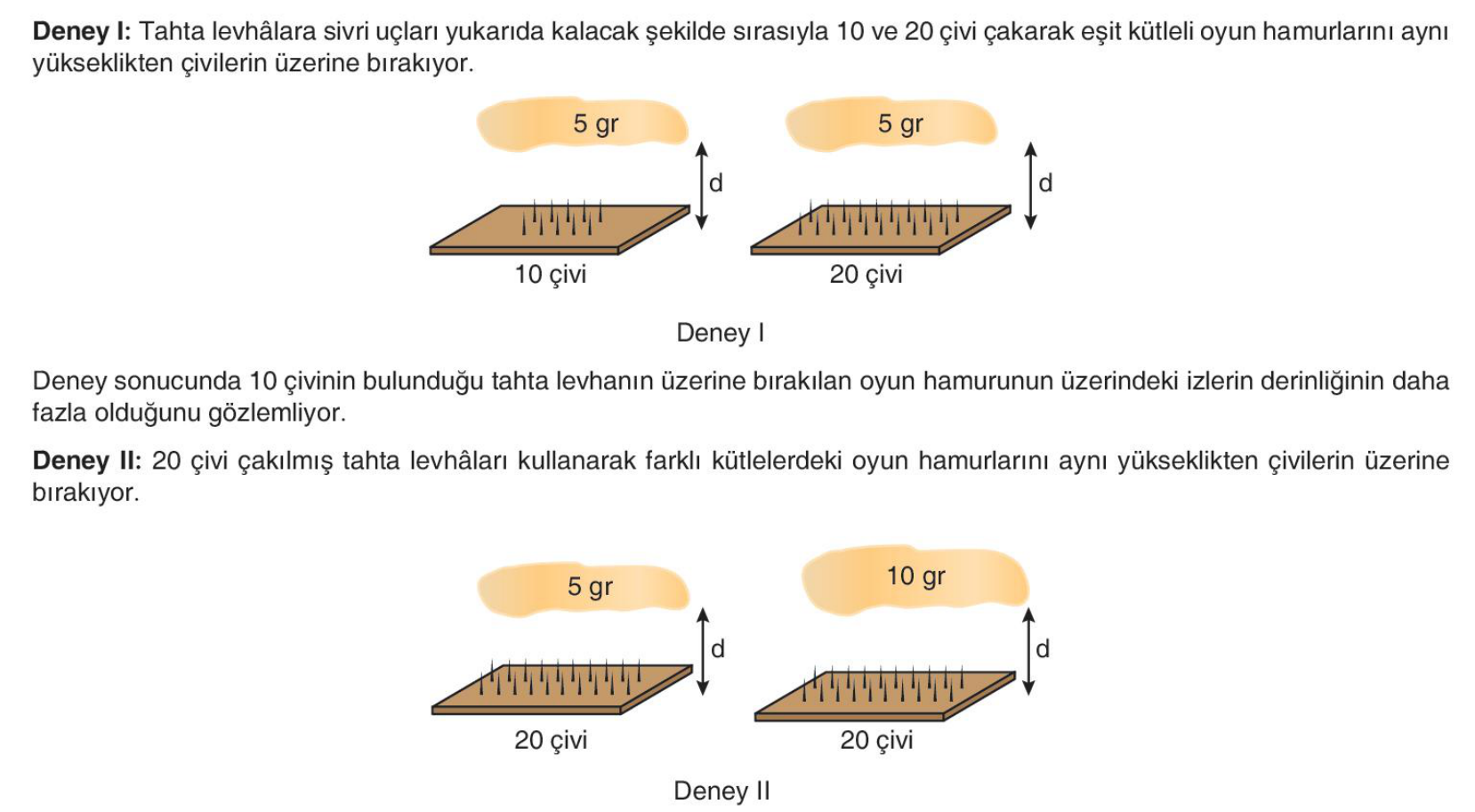

Bir araştırmacı katı basıncına etki eden faktörleri incelemek için aşağıdaki deney düzeneklerini hazırlıyor.
Deney sonucunda 10 g kütleye sahip oyun hamurunun üzerindeki izlerin derinliğinin daha fazla olduğunu gözlemliyor.
Araştırmacının yaptığı kontrollü deneylerde kullanılan değişkenler ile ilgili olarak,
I. iki deneyde kullanılan bağımsız değişkenler aynıdır.
II. Her iki deneyde kullanılan bağımlı değişkenler aynıdır.
III. Yüzey alanı değişkeni I. deney için bağımsız, II. deney için kontrol değişkenidir.
IV. Cismin ağırlığı değişkeni I. deney için kontrol, II. deney için bağımlı değişkendir.
verilenlerden hangileri doğrudur?
Bir araştırmacı “Katılarda basınç” konusuyla ilgili aşağıdaki hipotezi kuruyor.
Hipotez: Cisimlerin ağırlığı arttıkça zemine uyguladıkları basınç artar.
Araştırmacının hipotezini test edebilmesi için kurması gereken düzenekle ilgili aşağıdaki açıklamalardan hangisi doğrudur?
Katı cisimlerin zemine yaptığı basınç, yüzey alanı ile ters orantılıdır. Bu olaya günlük hayattan değişik örnekler verilebilir. Örneğin çatallar uçları sivri olduğundan yiyeceklere daha kolay batar.
Yüzey alanı - basınç ilişkisinde benzer durumlar hayvanlar aleminde de bazı adaptasyon örnekleriyle karşımıza çıkar. Aşağıda bu örneklerden bazıları verilmiştir.
Buna göre yukarıda verilen hayvanlara ait özelliklerin hangileri yüzey alanının küçültülüp basıncın arttırılmasıyla ortaya çıkan bir adaptasyon örneğidir?

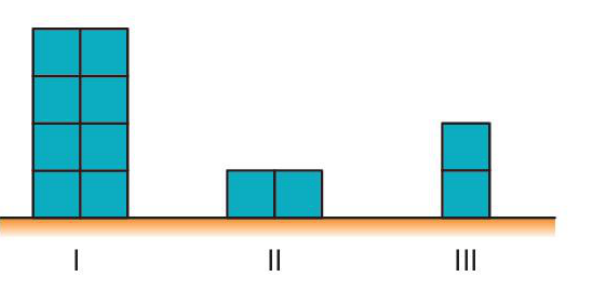

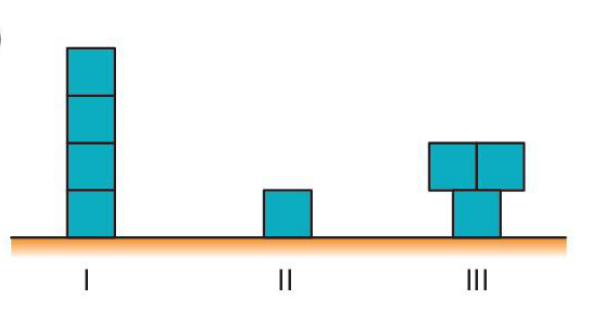

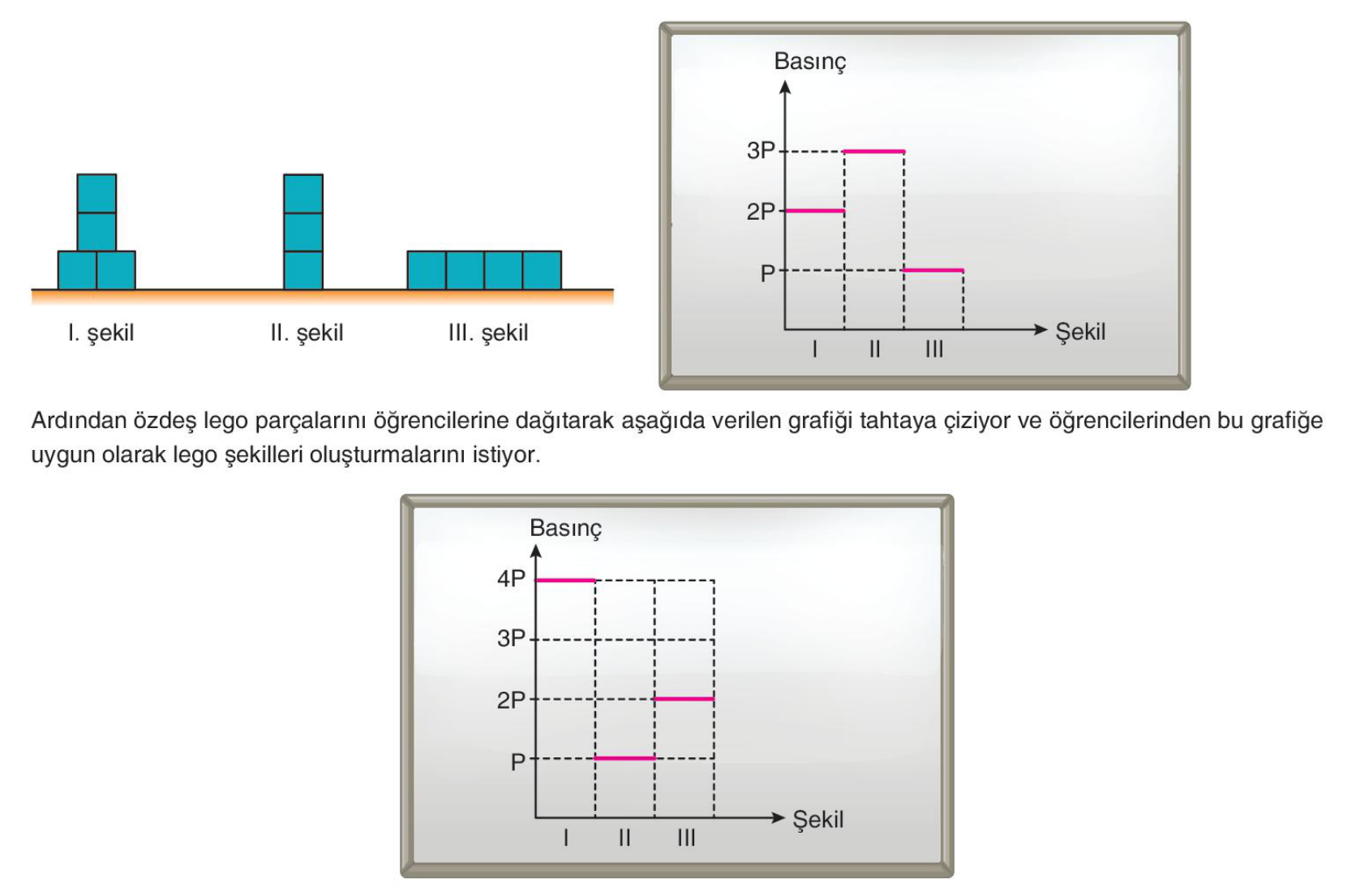

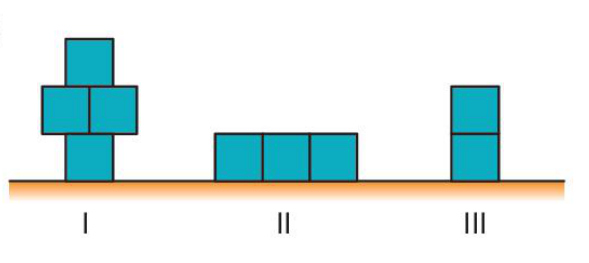

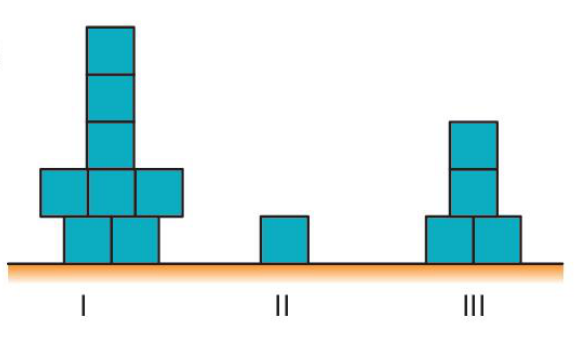

Özdeş lego parçalarını sınıfa getiren Türkan Öğretmen lego parçalarını aşağıdaki şekillerdeki gibi dizerek legoların zemine uyguladıkları basınçları grafik şeklinde tahtaya çiziyor.

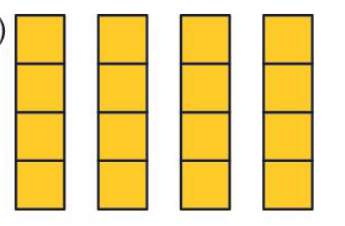

Buna göre aşağıda verilen öğrenci düzeneklerinden hangisi en az lego parçası kullanılarak grafikte verilen basınç değerlerini karşılar?
