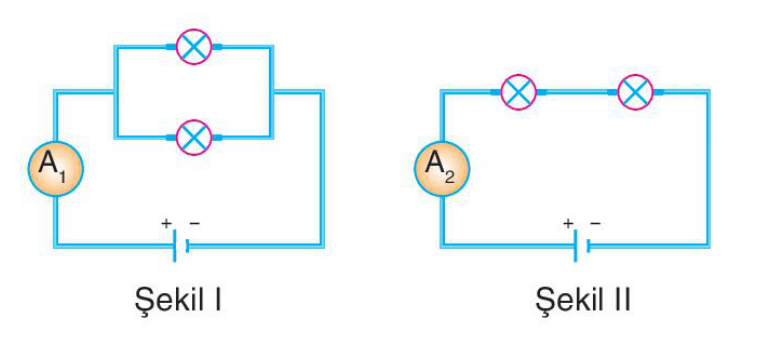

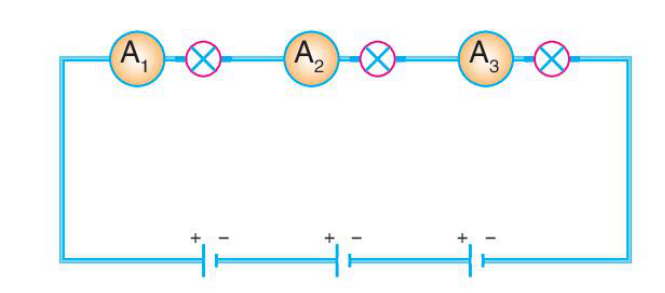

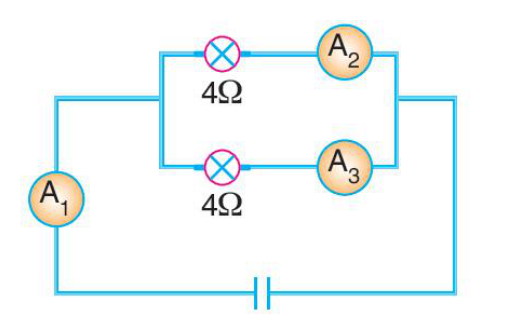

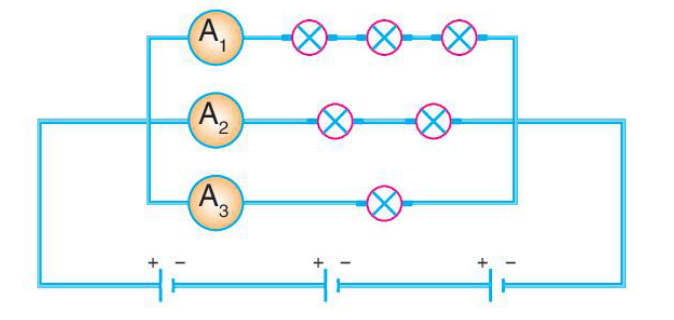

Şekilde verilen devrede A₁ A₂ ve A₃ ampermetrelerindeki akım değerleri arasındaki ilişki aşağıdakilerden hangisinde doğru verilmiştir?

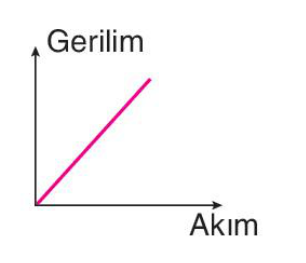

Direncin sabit olduğu bir devredeki gerilim—akım grafiğini çizmek isteyen Okan hangi grafiği çizerse tam puan alır?

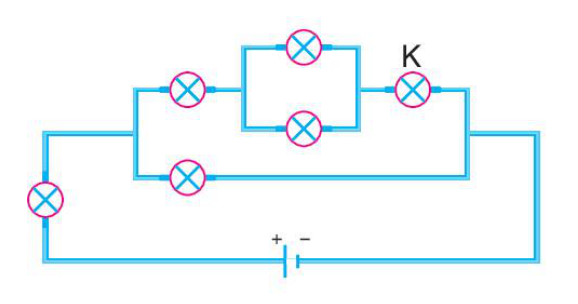

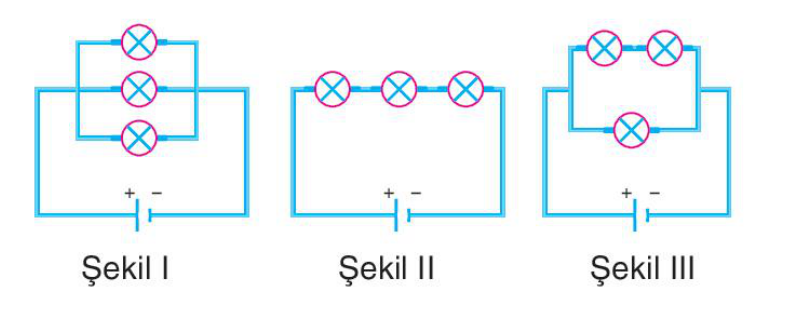

Şekildeki devrede başlangıçta bütün lambalar yanmaktadır.
K lambası patlarsa kaç tane lamba yanmaya devam eder?

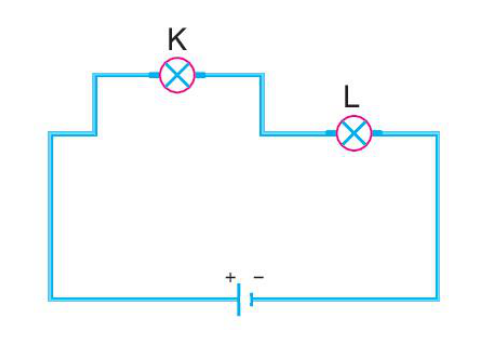

Özdeş K ve L ampulleri ile aşağıdaki elektrik devresi kuruluyor.
K lambası patlarsa,
I. L ampulünün parlaklığı artar.
Il. L ampulü söner.
Ill. Devre tamamlanmamış olur.
ifadelerinden hangileri doğru olur?

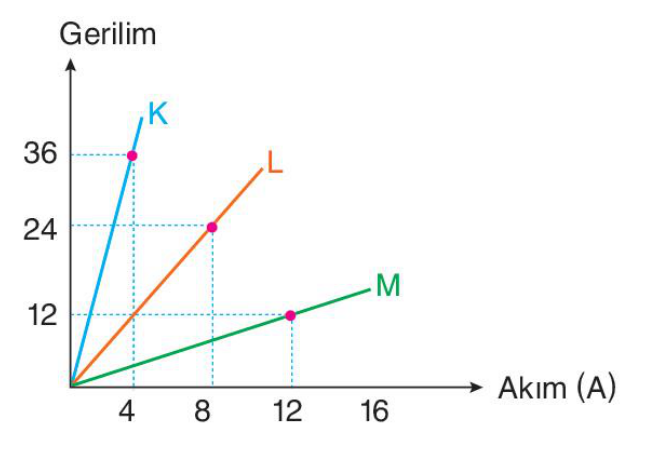

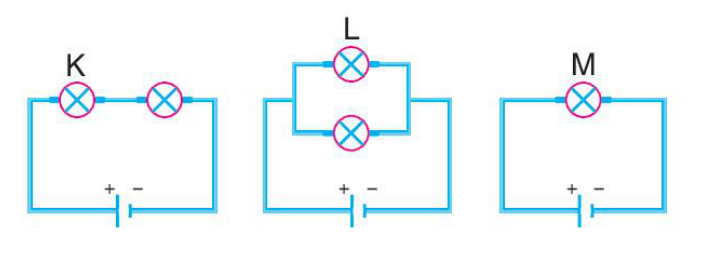

K, L ve Miletkenlerine ait gerilim, akım değerleri grafikte verilmiştir.
Buna göre iletkenlerin dirençleri Rₖ Rₗ ve Rₘ nin büyüklükleri arasındaki ilişki aşağıdakilerin hangisinde doğru verilmiştir?
Buna göre;

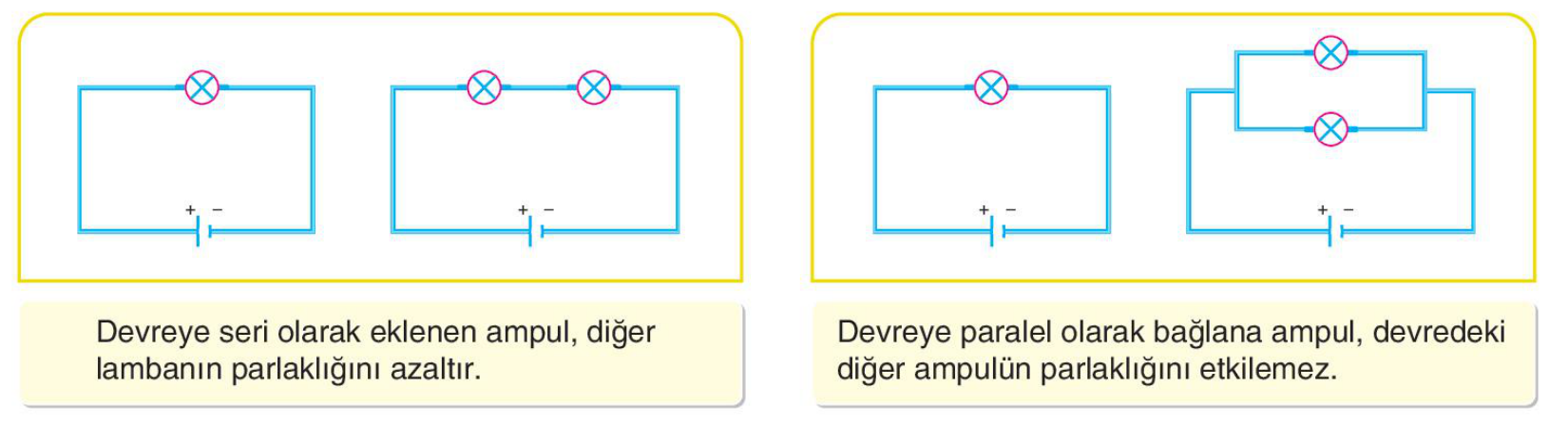

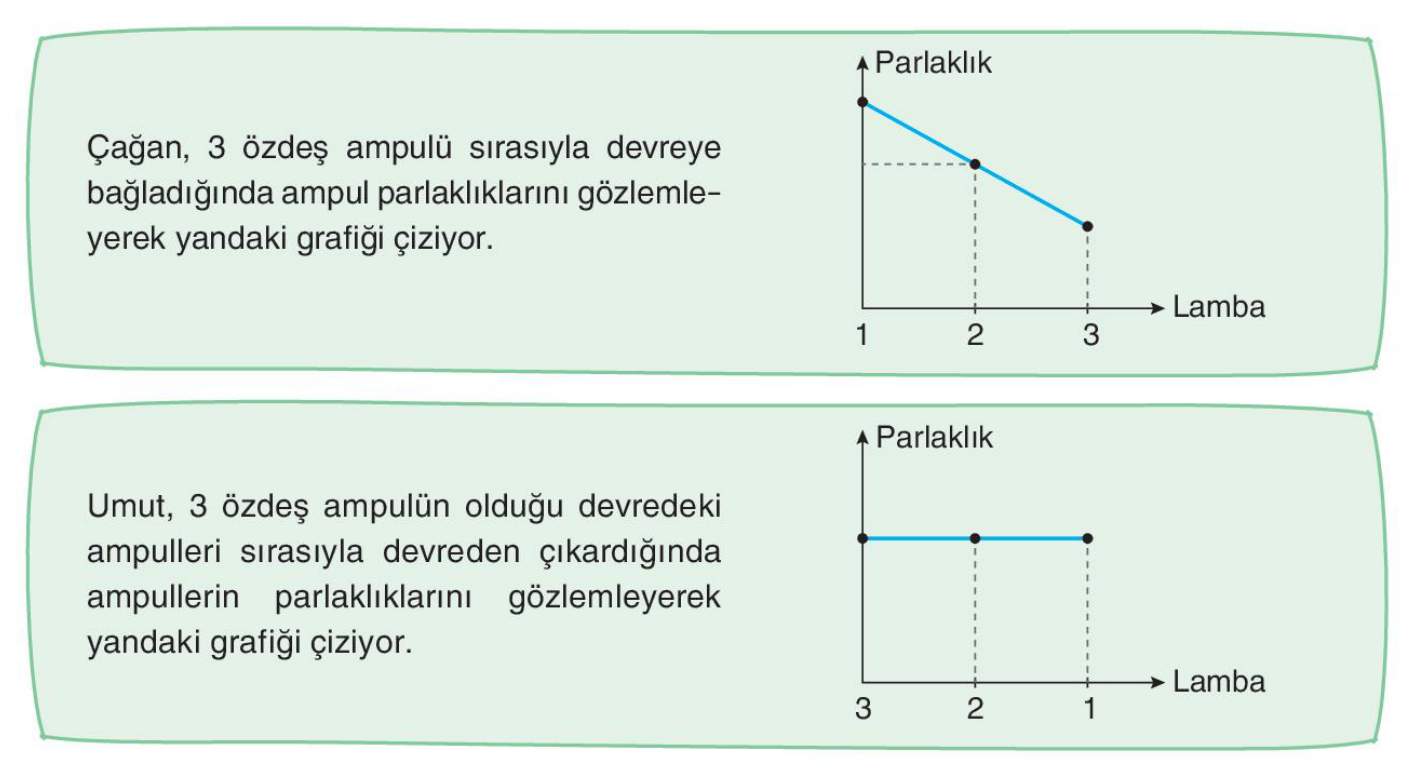

I. Çağan'ın 3 ampul ile kurduğu elektrik devresi seridir.
Il. Umut, hazır durumda olan devreden 1 ampul eksilttiğinde lambaların parlaklığı değişmemiştir.
Ill. Umut'un hazırladığı grafiğe bakarak “devreye seri olarak bağlanan ampulün parlaklığa etkisi” açıklanabilir.
yorumlarından hangileri doğrudur?

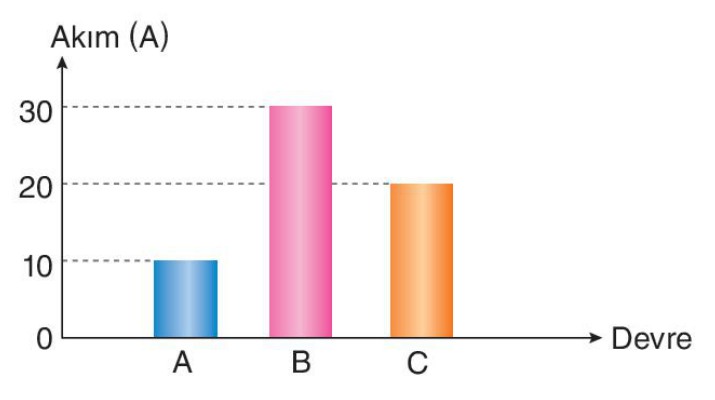

Özdeş basit elektrik devresi elemanlarıyla kurulan A, B ve C devrelerindeki akım değerleri aşağıdaki grafikte gösterilmiştir.
Buna göre devreler ile ilgili aşağıdaki yorumlardan hangisi doğrudur?
