Aşağıdaki elektrik devrelerinden hangisinde piller birbirine paralel iken ampuller seri bağlanmıştır?

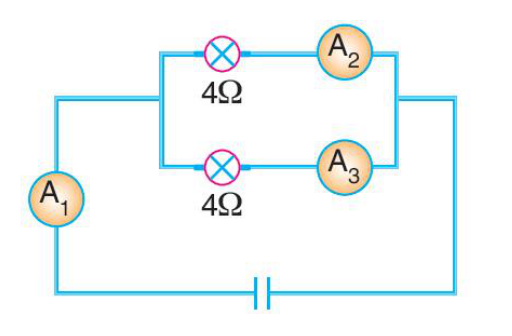

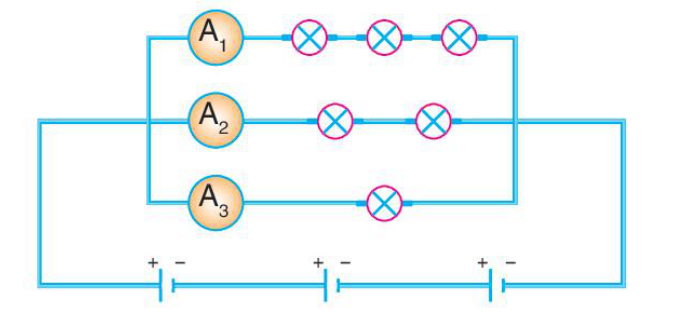

Özdeş piller ve ampullerle kurulu elektrik devresi aşağıdaki gibidir.
Buna göre ampermetreler arasındaki ilişki aşağıdakilerden hangisinde doğru verilmiştir?

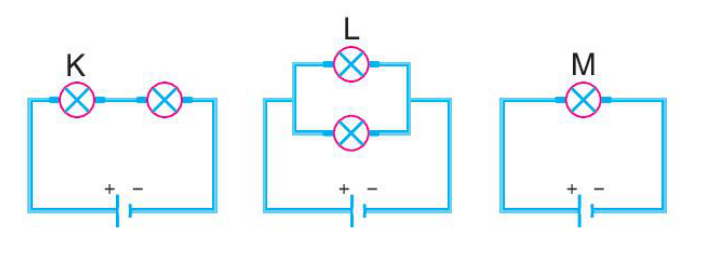

Özdeş piller ve ampullerle kurulu devreler aşağıdaki gibidir.
Buna göre K, L ve M ampulleri arasındaki parlaklık ilişkisi aşağıdakilerden hangisinde doğru verilmiştir?

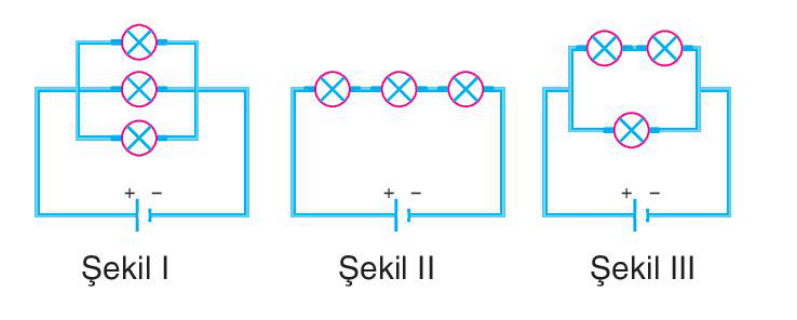

Aşağıdaki elektrik devreleri özdeş piller ve ampullerle kurulmuştur.
Buna göre hangi elektrik devresinde herhangi bir ampul patladığında diğer ampuller de söner?

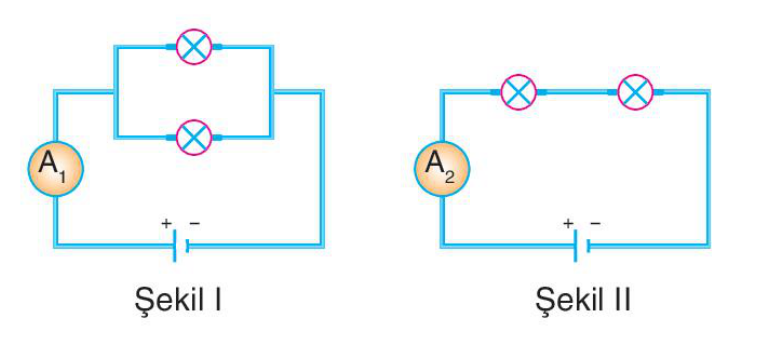

Aşağıda şekilleri verilen elektrik devreleri incelendiğinde A, ampermetresinin daha büyük değeri gösterdiği görülmektedir.
Bu durumun nedeni aşağıdakilerden hangisinde doğru verilmiştir? (Piller ve ampuller özdeştir. )

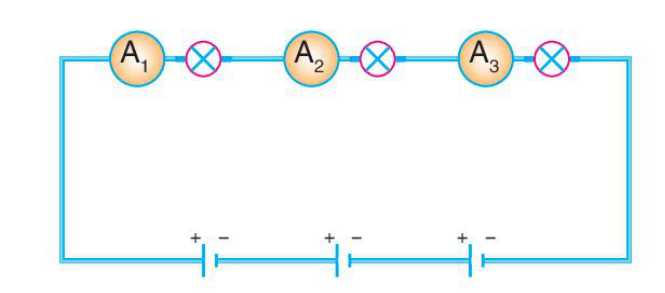

Yukarıdaki özdeş pil ve ampuller ile kurulan elektrik devresi ile ilgili,
l. A₁ > A₂ > A₃
II. Dirençler seri bağlanmıştır.
Ill. Piller seri bağlanmıştır.
yargılarından hangileri doğrudur?

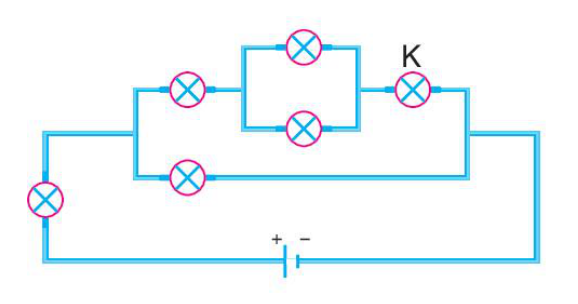

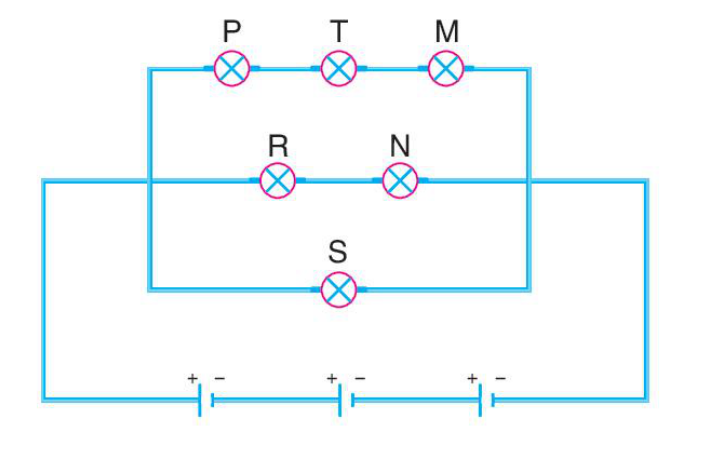

Özdeş piller ve ampullerle kurulan elektrik devresi aşağıdaki gibidir.
Buna göre lambaların parlaklıkları arasındaki ilişki nasıldır?

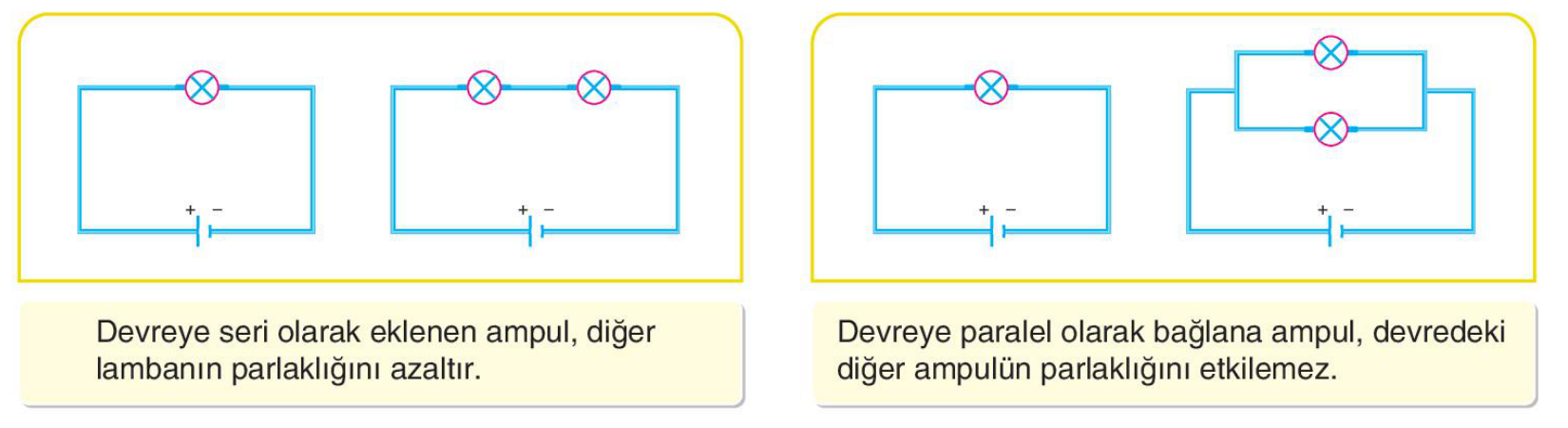

Bir elektrik devresinde direncin artması akımın azalmasına sebep olur. Buna bağlı olarak akımın düşük olması ampulün parlaklığını azaltır.
Buna göre sadece yukarıdaki bilgilerle,
I. Ampullerin bağlanma şekli parlaklığı etkiler.
II. Devredeki ampullerin parlakliginin azalmaması için ampuller devreye paralel olarak bağlanmalıdır.
Ill. Devreye eklenen pil sayısı ampul parlaklığını artırır.
ifadelerinden hangilerine ulaşılır?
