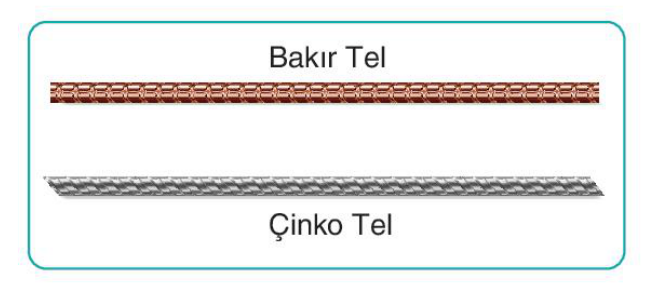

Kablo cinsi dışında özdeş olan iki lektrik devresinde ampul parlaklıkları gözleniyor.
Devrelerde kullanılan bakır ve çinko tellerin boyutları özdeş olduğuna göre,
I. Ampul parlaklıkları farklı olur.
II. Ampullerin ısınma miktarı eşit olur.
III. Devredeki kabloların elektriksel dirençleri farklıdır.
ifadelerinden hangileri doğrudur?

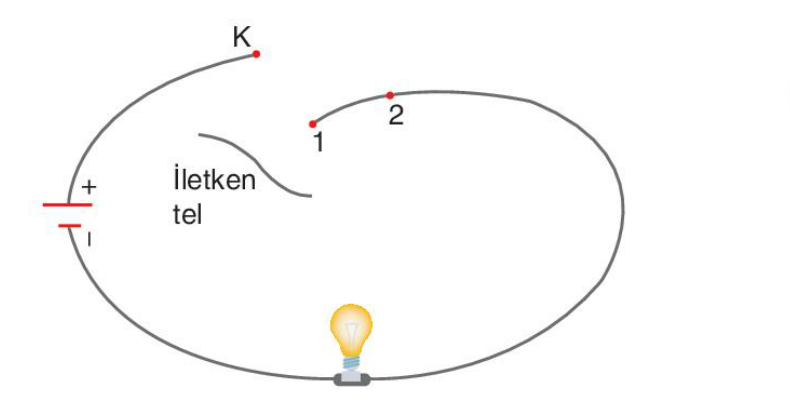

Aşağıda verilen elektrik devresinde, sırasıyla K-1 ve K-2 uçlarına iletken tel bağlanıp ampul parlaklığı test ediliyor.
Buna göre,
I. Yapılan işlemde, elektrik devresindeki tel uzunluğunun ampul parlaklığına etkisi incelenmiştir.
II. Ampul parlaklığı, telin K-2 arasına bağlandığı durumda K-1 durumuna göre daha fazladır.
III. İletken tel, 1 konumundan 2 konumuna doğru temas ettirilerek ilerletilirse ampul parlaklığı kademeli olarak azalır.
ifadelerinden hangileri doğrudur?

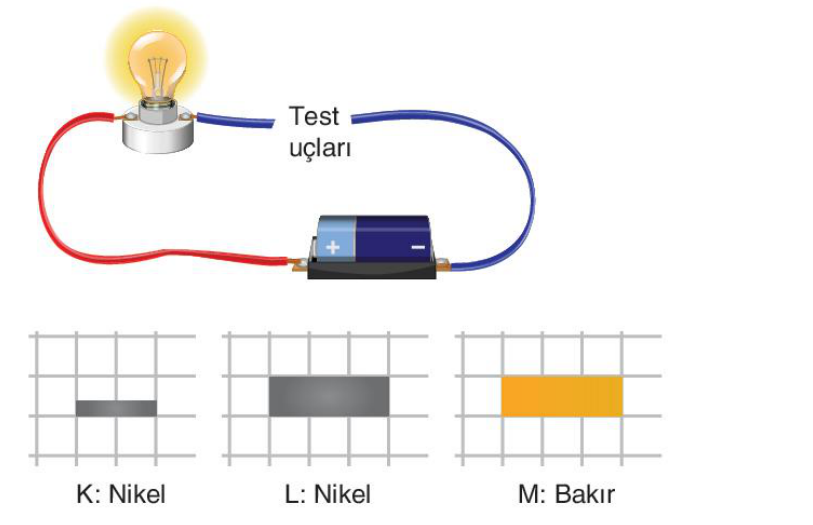

Bir elektrik devresinde nikel ve bakır tellerin dirençleri test edilmek isteniyor.
Tellerin gösterildiği birimler eşit aralıklı olduğuna göre,
I. K ve L telleri kullanılarak uzunluğun dirence etkisi test edilebilir.
II. L ve M telleri kullanılarak madde cinsinin dirence etkisi test edilebilir.
III. K ve M telleri kullanılarak iki farklı değişkenin dirence etkisi test edilebilir.
ifadelerinden hangileri doğrudur?

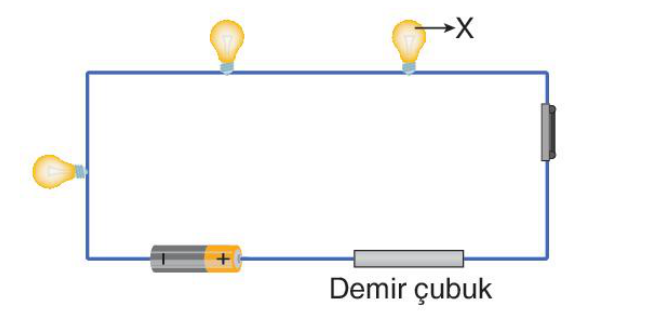

Aşağıdaki devrede X ampulü ışık vermektedir.
Devredeki X ampulünün parlaklığının azalması için yapılabilecek olan değişim aşağıdakilerin hangisi olabilir?

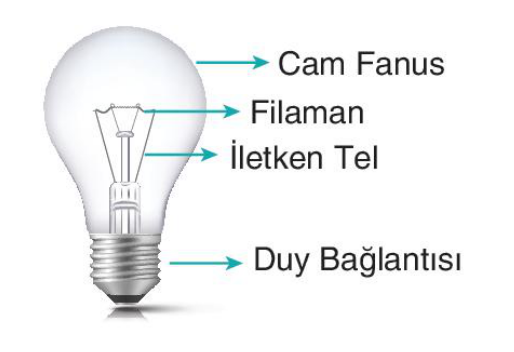

Elektrik devrelerinde kullanılan klasik ampulün yapısı yanda gösterilmiştir.
Buna göre ampul ile ilgili,
I. Filaman kısım, uzun, ince ve direnci fazla olan metalden seçilir.
II. İletken teller elektrigin iletimi için önemlidir.
III. Cam fanus, dışarıdan gelebilecek darbelere karşı ampülü korur.
yargılarından hangileri doğrudur?
Yukarıdaki tablo devre elemanları ile oluşturulmuştur.
Buna göre tablodan ampul parlaklığını etkileyen faktörler dışındakiler kesilip atılırsa tablonun son şekli aşagidakilerden hangisinde doğru verilmiştir?

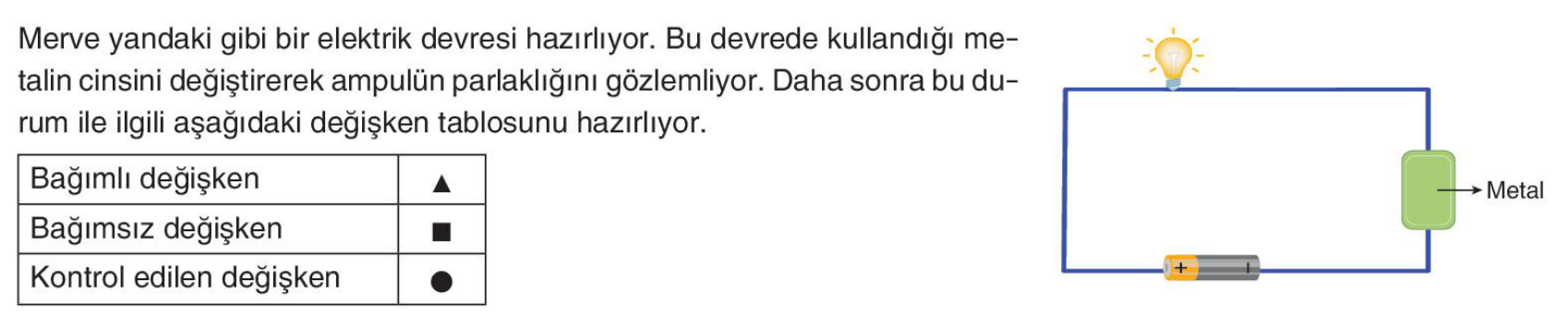

Buna göre tabloda ▲, ■ ve ● ile gösterilen yerlere aşağıdakilerden hangisi yazılmalıdır?

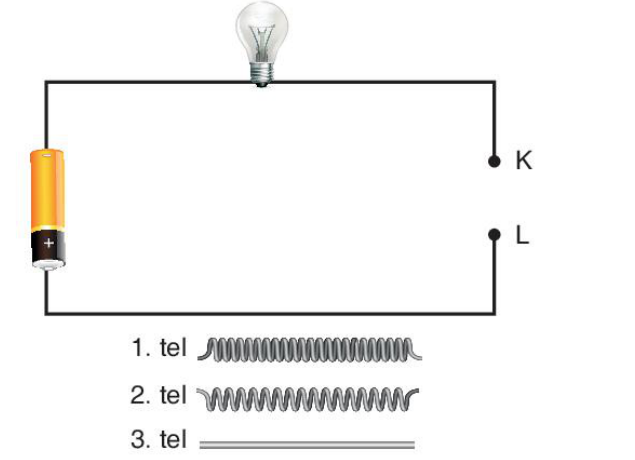

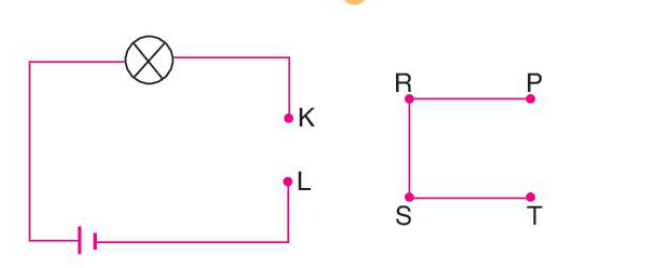

Yukarıdaki elektrik devresi KL uçlarından bağlantı kablosu ile tamamlanarak ampulün ışık vermesi sağlanacaktır.

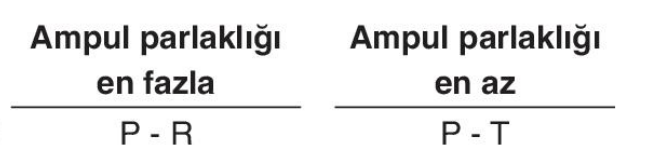

Buna göre ampul parlaklığının en az ve en fazla olacağı bağlantı şekilleri aşağıdakilerden hangisinde doğru verilmiştir?
I. Bir iletkenin direnci, iletkenin ● ile doğru orantılıdır.
II. Bir iletkenin direnci, iletkenin ■ ile ters orantılıdır.
Yukarıda verilen cümlelerde bazı kısımlar sembollerle gösterilmiştir.
Buna göre ● ve ■ sembolleri yerine aşağıda verilenlerden hangisi yazılmalıdır?

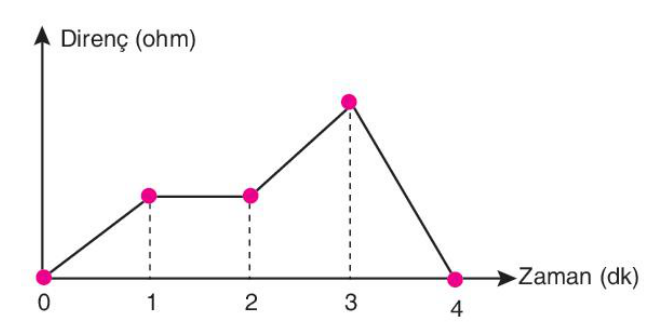

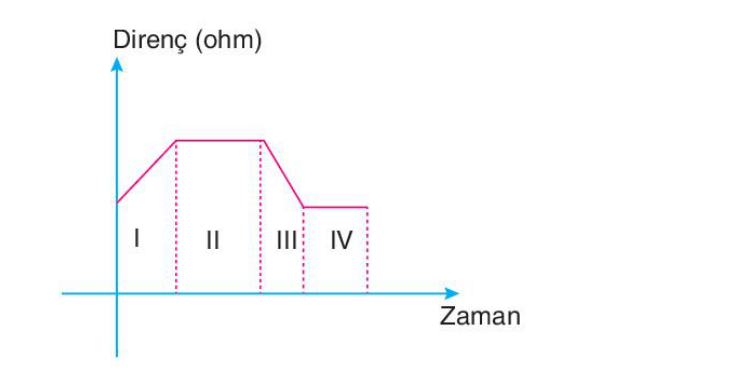

Bir devredeki direnç değişimi yukarıdaki grafikte verilmiştir.
Buna göre devredeki ampul parlaklığı hangi aralıkta artmıştır?

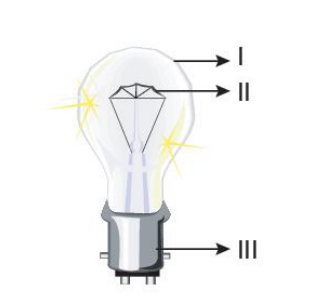

Yukarıda bir ampul verilerek bazı kısımları numaralandırılmıştır.
Numaralandırılan kısımlarla ilgili,
▲ I, camdan yapılır ve ampulü korur.
■ II, Yüksek dirençli olduğundan elektrik enerjisini ışık enerjisine çevirir.
● III, iletken bir maddeden yapılır ve duya takılır.
ifadelerinden hangileri doğrudur?

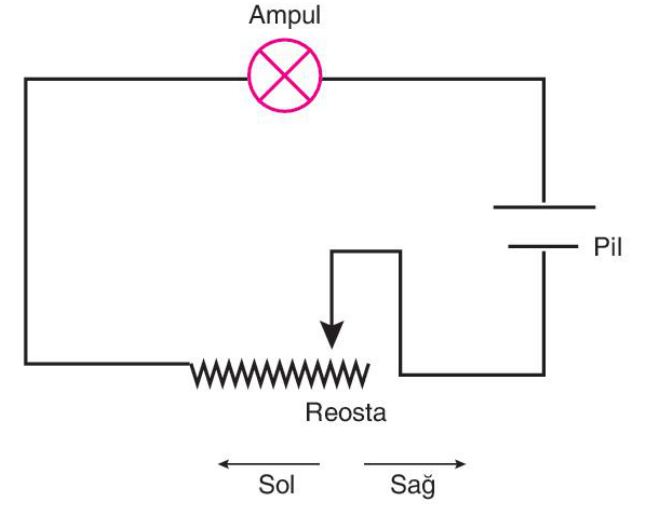

● Reosta, direncin artmasını ya da azalmasını sağlayan bir alettir.

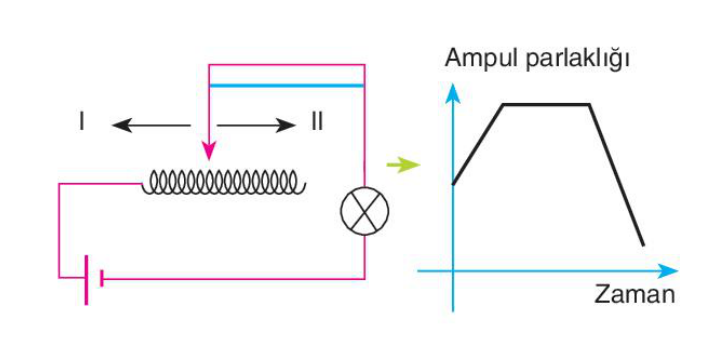

Yukarıda verilen reosta hareket ettirilerek ampul parlaklığı grafikteki gibi değiştiriliyor.
Buna göre reostaya yapılan işlem aşağıdakilerden hangisidir?

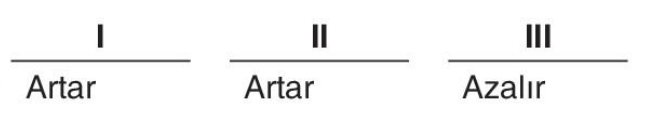

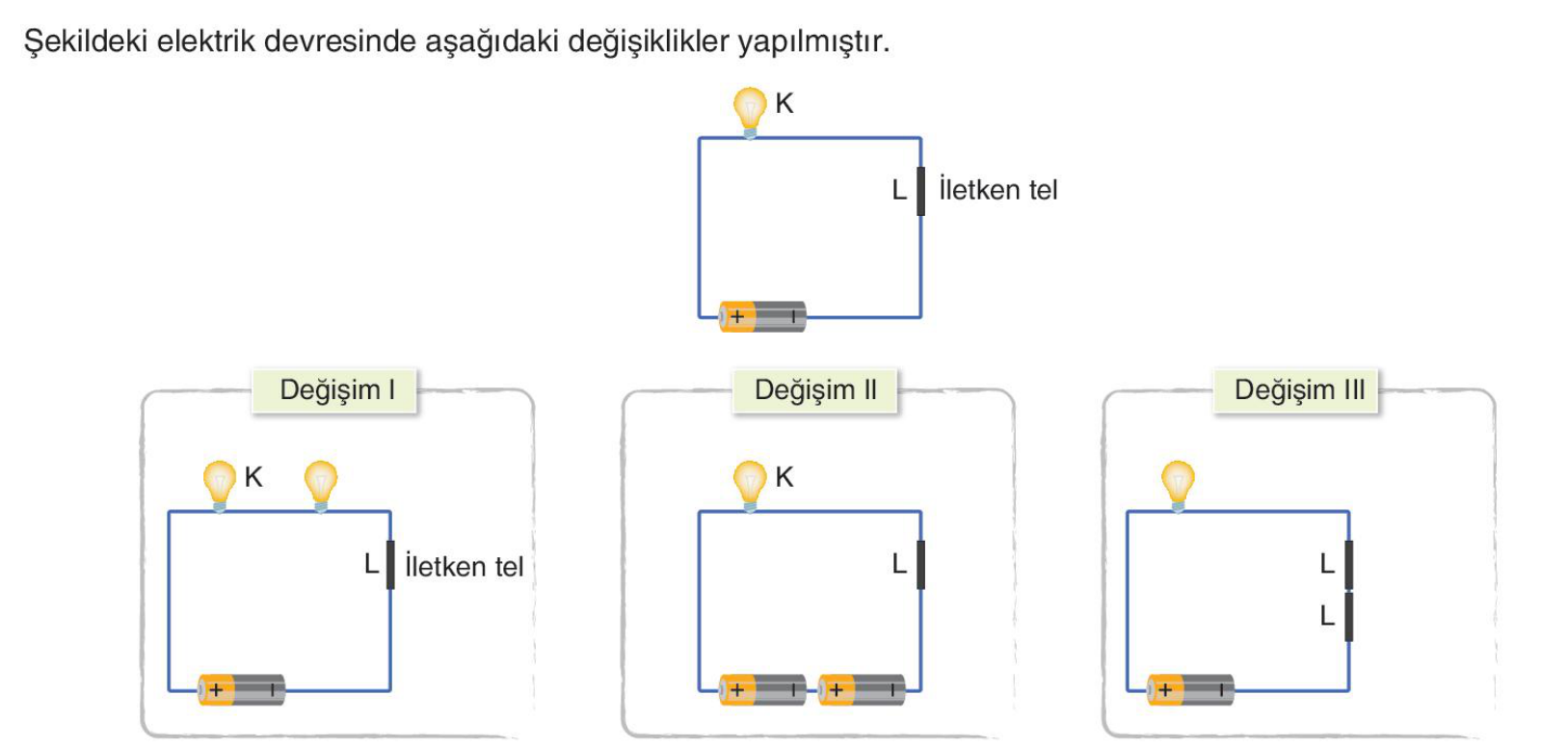

Buna göre I, II ve III numaralı değişimlerde K lambasının parlaklığı nasıl değişir?
