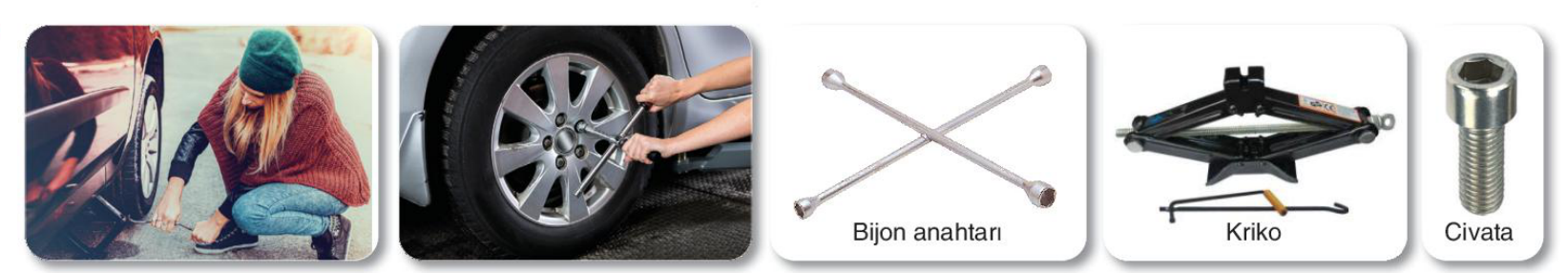

Ayşe işine giderken arabasının lastiğinin patladığını fark edip arabasını kenara çekti. Arabanın bagajında bulunan yedek lastiği ve alet çantasını çıkartıp aşağıdaki aşamaları takip ederek lastiği değiştirmeye başladı.
· Araba krikosunu arabanın şasisinin altına yerleştirdi.
· Lastik cıvatalarını bijon anahtarı aracılığıyla gevşetip, kriko sayesinde aracı yukarı kaldırdı.
· Civataları tamamen çıkardıktan sonra lastiği yerinden söktü. Eski lastiği krikonun yanına koyup yeni lastiği yerine yerlestirdi.
· Civataları elle yuvalarına yerleştirip bijon anahtarı yardımıyla sıktı.
· Eskilastiği şasinin altından alıp krikoyla arabayı yere indirdi.
· Taktığı lastiğin cıvatalarını bijon ile tekrar sıktı.
· Malzemeleri toplayıp en yakın lastikçiye doğru yola çıktı.
Ayşe patlak lastiğini değiştirme sırasında hangi basit makineyi kullanmamıştır?

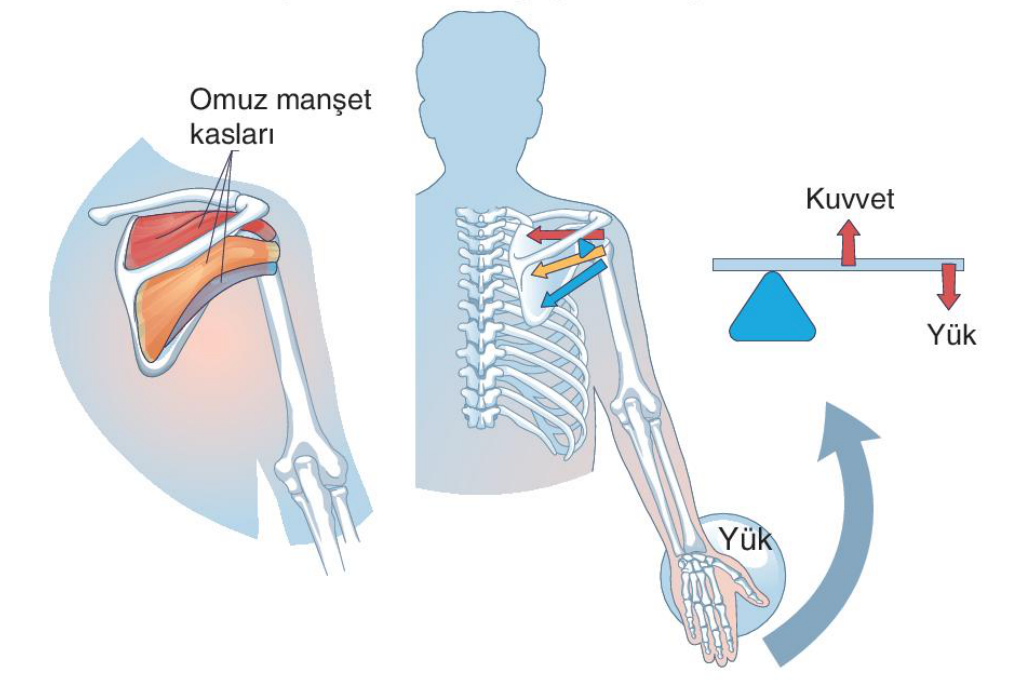

Aşağıda insan vücudunda bulunan bir biyomekanik kaldıraça yer verilmiştir.
Verilen kaldıraç ile ilgili,
I. Kuvvetin yönünü değiştirir.
II. Ele alınan yükün ağırlığı omuz kaslarının uyguladığı kuvvetten büyüktür.
III. Olta ve tenis raketi ile benzer çalışma şekline sahiptir.
yargılarından hangileri doğrudur?

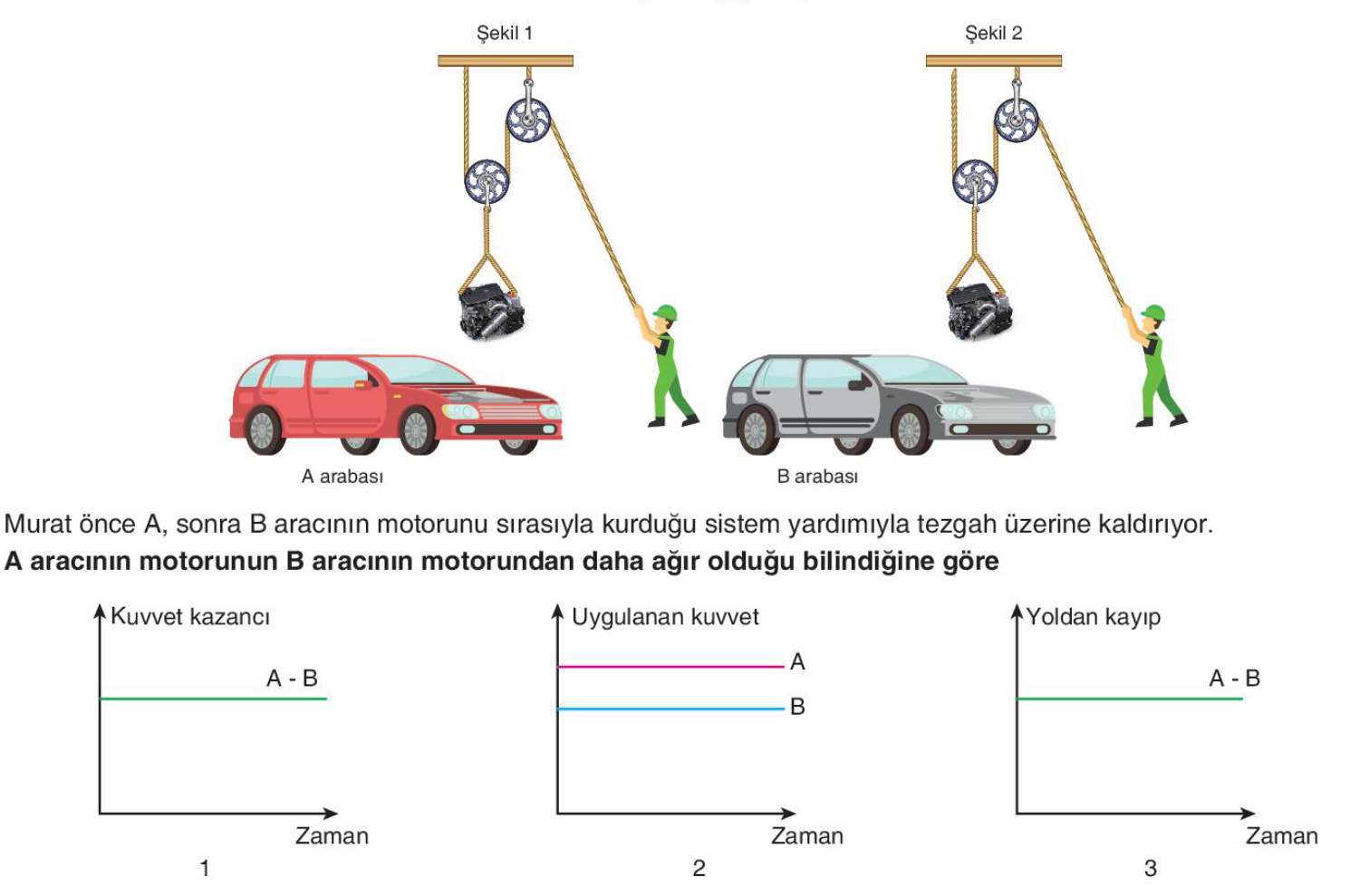

Murat bir tamirhanede motor ustası olarak çalışmaktadır. Arızalı otomobillerin motorunu kurduğu sistemle çıkarıp tezgah üzerinde tamir etmektedir. Murat'ın tamirhanesine iki ayrı araç gelmiştir.
motorların tezgaha çıkarılması sırasında yukarıda çizilen grafiklerden hangileri doğru olur?

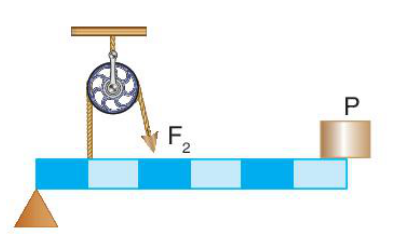

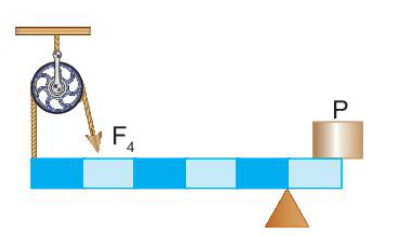

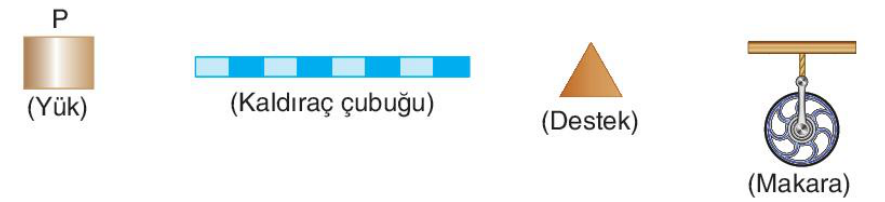

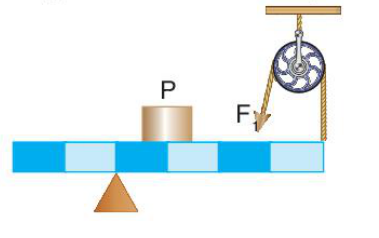

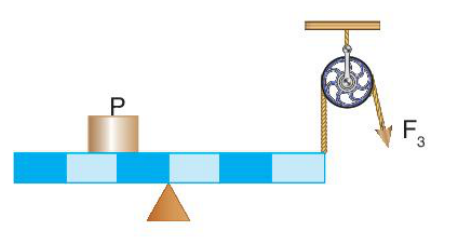

Aşağıda verilen kaldıraç ve makara kullanılarak P yükü dengelenmek isteniyor.
P yükünü dengelemek için uygulanacak kuvvetin en az olduğu sistem aşağıdakilerden hangisidir? (Kaldıraç ve makara ağırlıkları önemsizdir. )

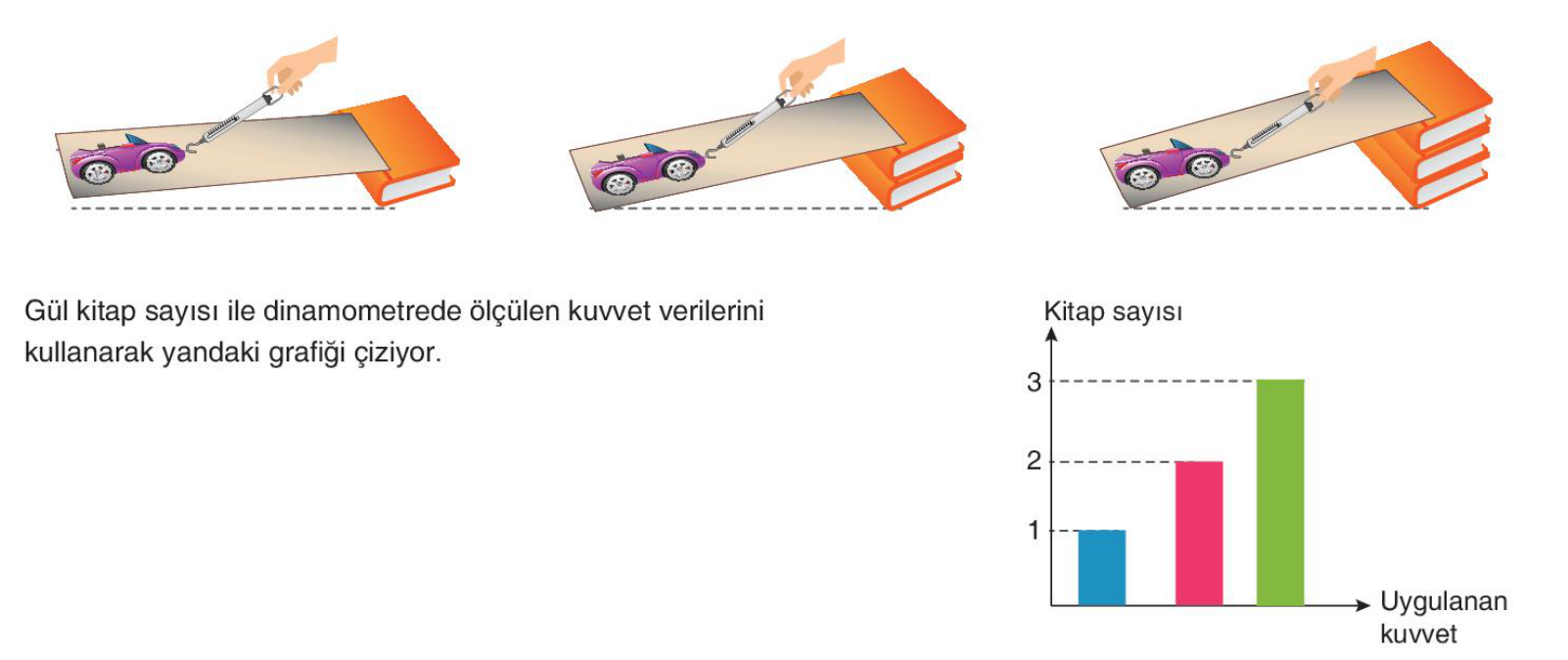

Gül; özdeş araba, kalas ve kitaplar kullanarak şekildeki eğik düzlem sistemlerini kuruyor. Arabaları dengede tutan kuvvet değerlerini özdeş dinamometreler ile ölçüp kaydediyor.
Buna göre deney sonuçlarının ve grafikteki verilerin desteklediği ifade aşağıdakilerden hangisidir?

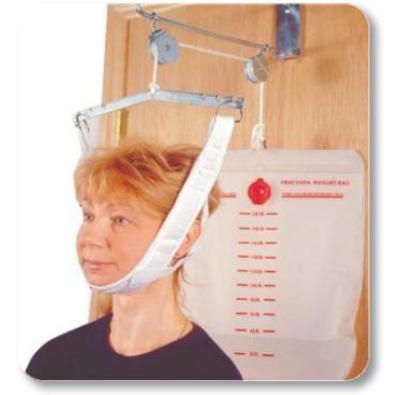

Boyun traksiyon (çekme) aleti hâlk arasında “çekme” olarak bilinen traksiyon yöntemi ile tüm omurganın çekilmesini sağlayan bir alettir. Bu alet boyun omurlarındaki yükü almasının yanı sıra boyun hareketini tamamıyla geri kazandırır ve boyun bölgesinde yer alan bağ ve kasları güçlendirir.
Boyun traksiyon aleti genellikle kapı üzerine monte edilir. Yük olarak kullanılan dereceli su torbasına istenilen ağırlıkta su konulur. Yüke asılan ip, sistem yardımıyla boyunu yukarı doğru çeker.
Yukarıda bir boyun traksiyon (çekme) aleti verilmiştir.
Buna göre,
I. Boyuna uygulanan çekme kuvvetini artırmak için yük torbasına bir miktar daha su koyulmalıdır.
II. Kullanılan makaralardan biri kuvvet kazancı sağlar.
III. Boyun traksiyon aletindeki sabit makaralar kuvvetin yönünü değiştirip iş yapma kolaylığı sağlamıştır.
yargılarından hangileri doğrudur?

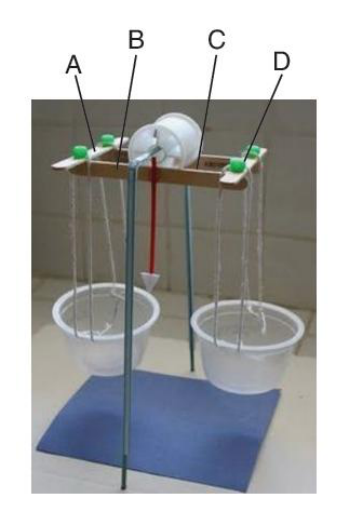

Proje ödevi için yanda verilen A, B, C, D harfleri ile eşit olarak bölmelendirilmiş kaldıraç modeli tasarlayan Pelin; boş iken dengede olan modeli için aşağıda verilen işlemleri sırasıyla ve ayrı ayrı gerçekleştiriyor.
I. işlem: Sol taraftaki plastik kefeye bir çay bardağı su; sağ taraftaki plastik kefeye 1 çay bardağı yağ koyuyor.
II. işlem: Sol taraftaki plastik kefeyi B noktasına kaydırıp kefeye özdeş bilyelerden 4 adet; D noktasında bulunan plastik kefeye özdeş bilyelerden 2 adet koyuyor.
III. işlem: Sağ taraftaki plastik kefeyi C noktasına kaydırip kefeye özdeş bilyelerden 1 adet; A noktasında bulunan plastik kefeye özdeş bilyelerden 2 adet koyuyor.
Kefelerden herhangi bir taşma gerçekleşmediğine göre Pelin'in yaptığı işlemlerden hangilerinde kaldıraç dengede kalabilir?

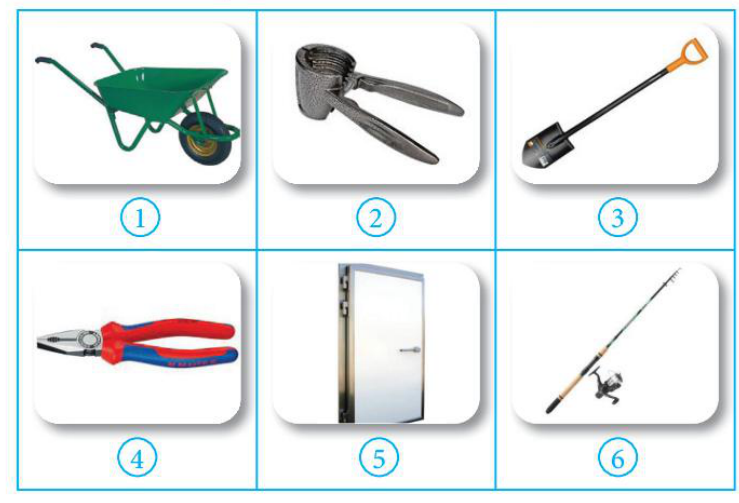

Aşağıda günlük hayatta kullandığımız bazı kaldıraç örnekleri verilmiştir.
Verilen kaldıraç örnekleri incelendiğinde,
I. 1, 2 ve 5 numaralı kaldıraçlarda yoldan kayıp vardır.
II. 4 numaralı kaldıraç hareketin yönünü değiştirir.
III. 3 ve 6 numaralı kaldıraçlarda yoldan kazanç, işten kayıp vardır.
verilenlerden hangileri doğru olur?
Eğik düzlem yardımıyla bir cisim ağırlığından daha küçük bir kuvvet uygulanarak yüksek bir yere kolayca çıkarılabilir. Eğik düzlemde kuvvet kazancı eğik düzlemin boyuna (L) ve eğik düzlemin yüksekliğine (h) bağlıdır. Eğik düzlemin boyu arttıkça kuvvet kazancı artar. Yani yükü dengeleyen kuvvet küçülür.

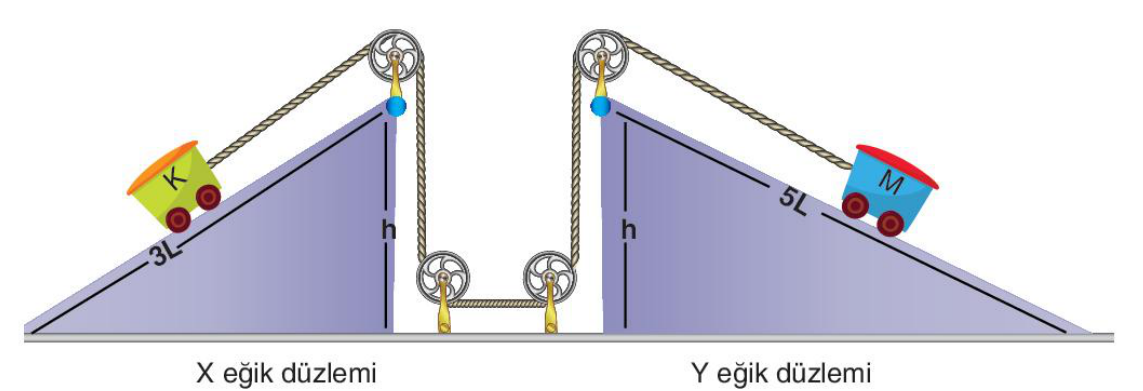

Bir araştırmacı yükseklikleri aynı, uzunlukları farklı eğik düzlemlerdeki oyuncak arabaları makaralarla birbirine bağlıyor.
Şekildeki sistemde ağırlıkları bilinmeyen oyuncak arabalar dengede olduğuna göre,
I. Düzeneklerdeki oyuncak arabaların ağırlıkları arasında M > K ilişkisi vardır.
II. X eğik düzleminin eğim açısı artırılırsa K oyuncak arabası yukarı doğru hareket eder.
III. Sistemde kullanılan makaralar kuvvet kazancını değiştirmez.
yargılarından hangileri yanlıştır?

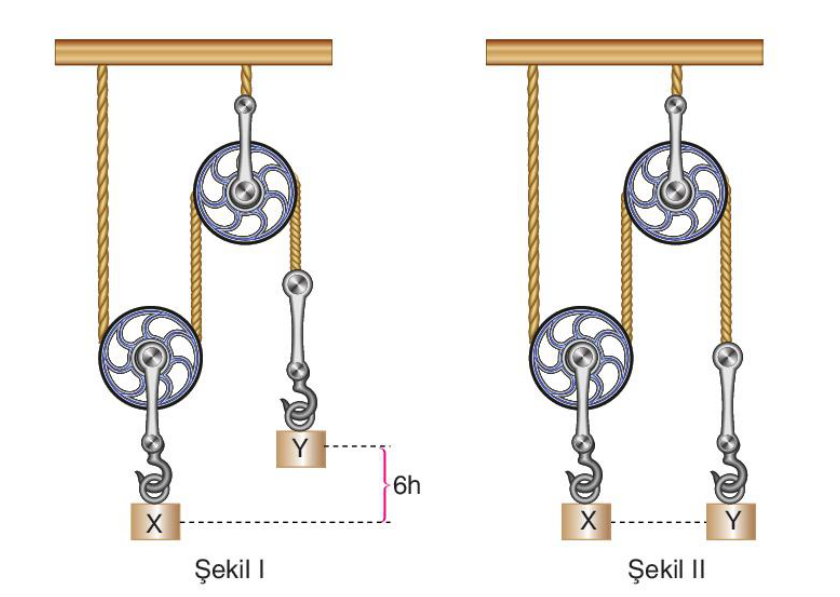

X ve Y yükleri Şekil I’deki gibi dengededir.
X ve Y yüklerinin Şekil II'deki gibi yan yana gelebilmesi için Y yüküne bağlı ip kaç h çekilmelidir?
Bir ucu yerde, diğer ucu yerden daha yüksekte bulunan yüzeylere eğik düzlem denir.
Merdivenler, rampalar, dağlara çıkan kıvrımlı yollar ve oyun parklarındaki kıvrımlı yollar eğik düzlemin en iyi örneklerindendir.

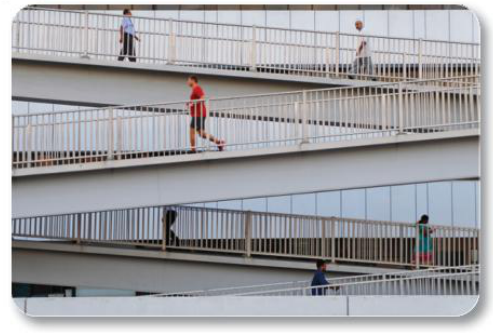

Yukarıdaki şekilde bir binanın farklı katlarında yaşayan bireylerin yer düzlemiyle belirli bir açı yapacak şekilde tasarlanan eğimli yolları kullanarak evlerine ulaştıkları görülmektedir.
Buna göre,
I. Binanın farklı katlarına çıkmak için aynı ağırlıktaki bireylerin harcadıkları enerji miktarları aynıdır.
II. Binada yaşayan kişiler evlerine ulaşırken yoldan kaybederler ancak kuvvetten kazanarak zorlanmadan evlerine varırlar.
III. Eğik düzlemlerde kuwvet kazancı vardır.
yargılarından hangileri doğrudur?

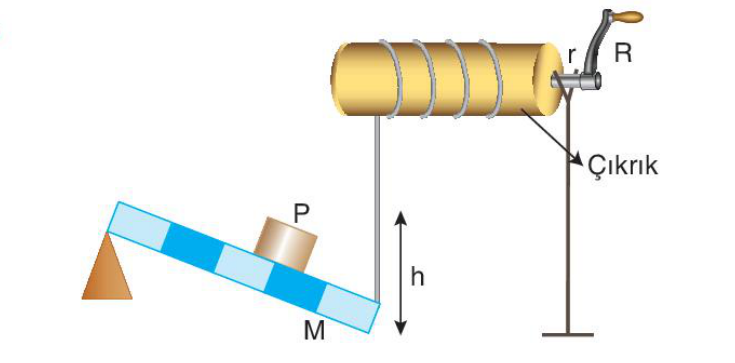

Bir öğrenci şekildeki birleşik makine modelini tasarlıyor.
P ağırlığındaki yükü çıkrık koluna (R) en az 150 N'luk kuvvet uygulayıp h birim yukarı kaldırıyor.
Öğrencinin aynı yükü daha küçük bir kuvvet uygulayarak kaldırabilmesi için;
I. çıkrık silindirinin (r) yarıçapını küçültmeli,
II. çıkrık kolunu (R) büyütmeli
III. çıkrığın kaldıraca bağlı olduğu ipi M noktasına bağlamalı
verilenlerden hangilerinin tek başına yapılması yeterlidir?

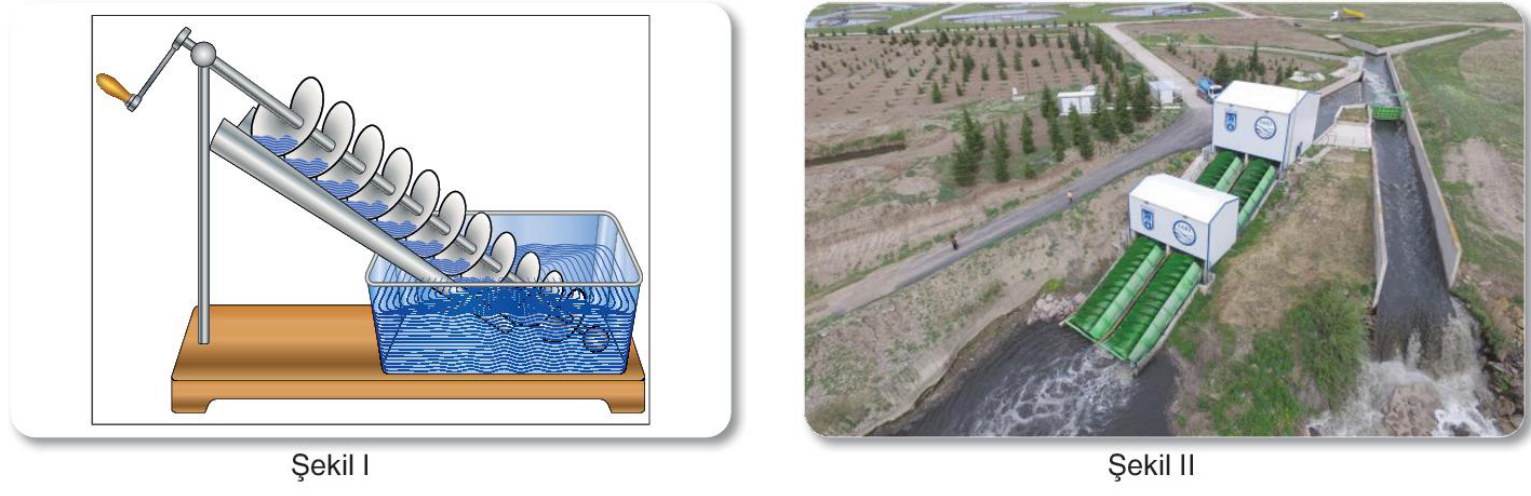

Arşimet Burgusu antik dönemin önemli buluşlarından biridir. Silindir içine iyice sıkıştırılmış vida şeklindedir. Üst kısımda vidayı döndürmeye yarayan bir kol bulunur. Kol çevrildiğinde alt kısımda bulunan su üst kısma doğru taşınır. (Şekil I)
Arşimet vidasının ters çevrilmiş türünde ise su vidadan aşağı dökülür ve dökülürken kolu çevirir.
Arşimet vidası jeneratöre bağlanarak kinetik enerjiyi elektrik enerjisine çevirir. Bu şekilde çalışan alete “Arşimet Burgu Türbini” adı verilir. (Şekil II)
Yukarıda Arşimet Burgusu ve Türbini ile ilgili bazı bilgiler verilmiştir.
Verilen bilgiler değerlendirildiğinde, aşağıdaki çıkarımlardan hangisi yapılamaz?
İki ya da daha fazla basit makineden oluşan sistemlere bileşik makine denir. Günlük işler yapılırken işin özelliğine göre çeşitli bileşik makinelerden yararlanılır.

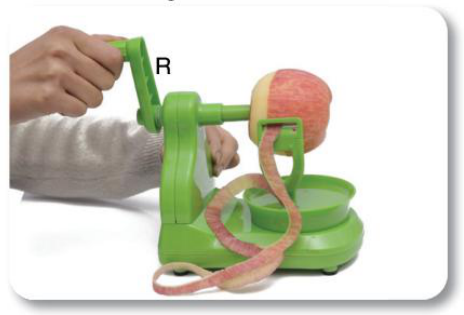

Aşağıda kol gücüyle çalışan bir alet olan elma soyma makinesi görseli verilmistir.
Bu bileşik makine ile ilgili olarak,
I. İş yapma kolaylığı sağlar.
II. Daha az kuvvet uygulayarak aynı iş yapıldığından enerjiden kazanç sağlar.
III. Çevirme kolunun uzunluğu (R) arttıkça kuvvetten kazanç oranı azalır.
verilenlerden hangileri doğrudur?

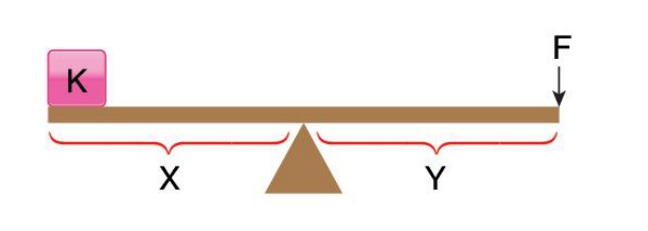

- Ağırlığı önemsiz aşağıdaki çubukta K cismi F kuvveti ile dengelenmiştir.
Buna göre,
I. x > y ise yoldan kayıp vardır.
II. x = y ise kuvvet kazancı 1'dir.
III. x > y ise işten kazanç vardır.
yargılarından hagileri doğrudur?

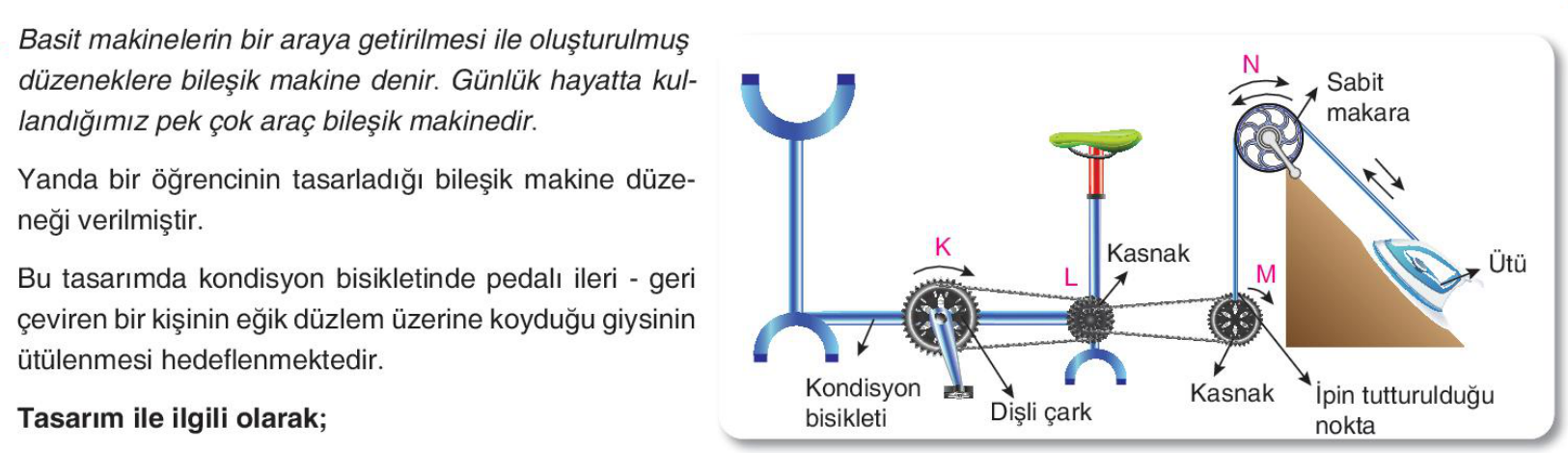

Atalay: Hareketin aktarılmasını kasnak, dişli çark, sabit makara ve düzenekleri birbirine bağlayan yapılar sağlamaktadır.
Ali Osman: K dişlisinin yerine diş sayısı daha fazla olan bir dişli takılırsa; kondisyon bisikletinin pedalı bir tur çevrildiğinde eğik düzlemin üzerindeki ütü ilk duruma göre daha fazla yol alır.
İhsan: Sistemdeki eğik düzlem yoldan kayıp oranını artırır.
verilen öğrenci görüşlerinden hangileri doğrudur?

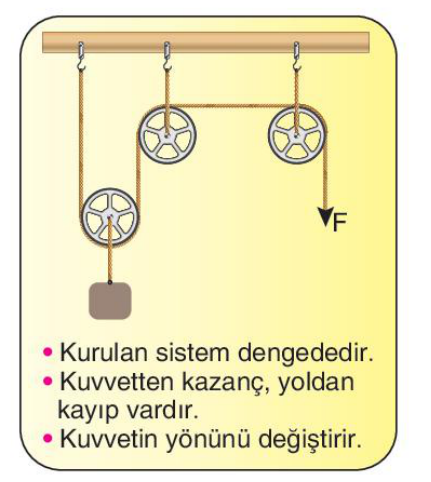

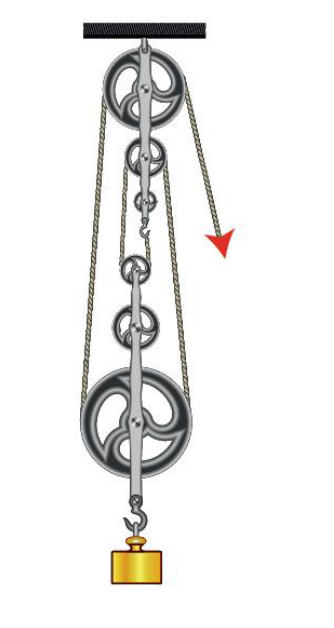

Aşağıda sabit ve hareketli makaraların birlikte kullanıldığı bir palanga düzeneği verilmiştir.
Verilen düzenekle ilgili aşağıdaki yargılardan hangisi yanlıştır?

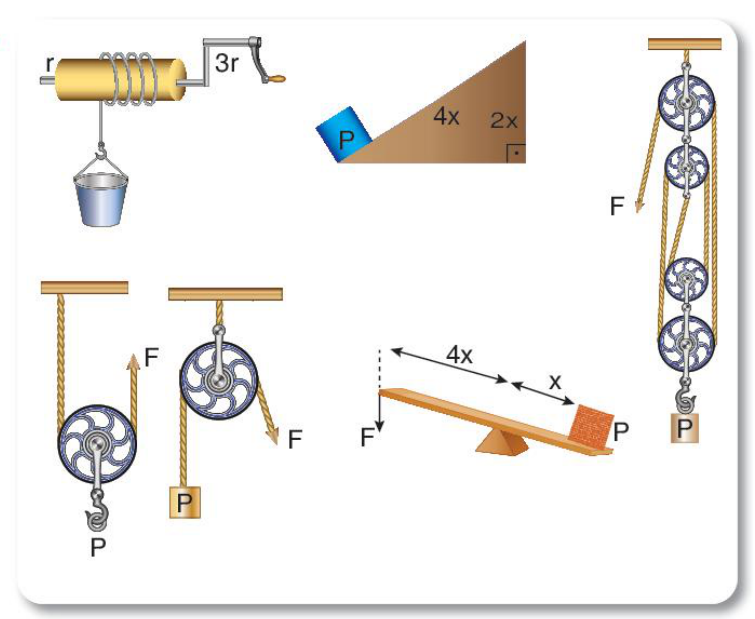

Kerem yukarıdaki basit makineleri kullanarak kuvvet kazancı 24 olan bileşik makine oluşturmak istiyor.
Kerem, amacına ulaşabilmek için hangi basit makineleri kullanarak bir birleşik makine düzeneği tasarlamalıdır?

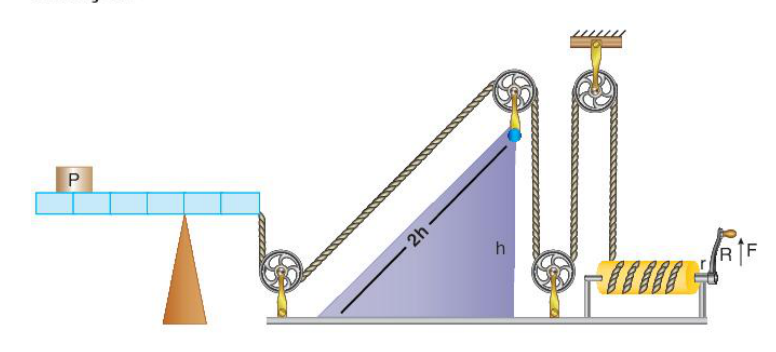

Burçin, çeşitli basit makinelerden oluşan bir sistem kurup P yükünü F kuvvetiyle dengeleyerek kuvvet kazancı sağlamıstır.
Burçin oluşturduğu sistemle ilgili arkadaşlarına aşağıda verilen bilgileri aktarmıştır.
I. Sistemde kullanılan makaraların kuwet kazancına etkisi yoktur.
II. Kaldıraçta yükün bulunduğu nokta dengeleyici kuvvetin artmasına neden olmuştur.
III. Sistemde kullanılan eğik düzlemin kuwet kazancını artırıcı etkisi vardır.
IV. Sistemde kuwet kazancı çıkrık sayesinde olur.
Arkadaşları Burçin'in verdiği bilgilerden birinin hatalı olduğunu fark ediyor. Burçin, aşağıda verilen düzeltmelerden hangisini yaparsa verdiği tüm bilgiler doğru olur? (Sistem sürtünmesizdir.)

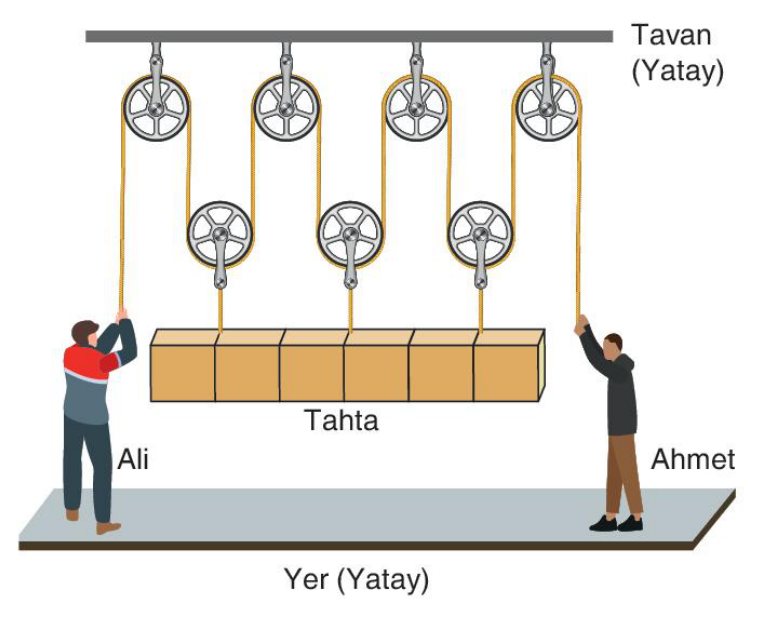

Özelilkleri ve ağırlıkları her yerinde aynı olan eşit bölmelerindirilmiş bir tahtanın taşınması için kullanılan sistemde tavana ve tahtaya şekildeki gibi bağlanan makaralara esnemeyen bir ip geçiriliyor. Bu ip, Ali ve Ahmet tarafından şekildeki gibi tutulduğunda tahta yatay dengede kalıyor. Bu sistemde makaraların, makaraların bağlı olduğu çubukların ve ipin ağırlıkları ile sürtünmelerin önemsenmediği biliniyor.
Bu tahta şekilde gösterilen konumdan tavana doğru yükselirken en küçük kuvvetler uygulanarak çıkarılıyor.
Yapılan işlemde tahtanın sadece başlangıçta ve son durumda yatay dengede olduğu bilindiğine göre aşagidakilerden hangisi kesinlikle doğrudur?
