8. Sınıf Fen Bilimleri Basit Makineler Makaralar Test 1

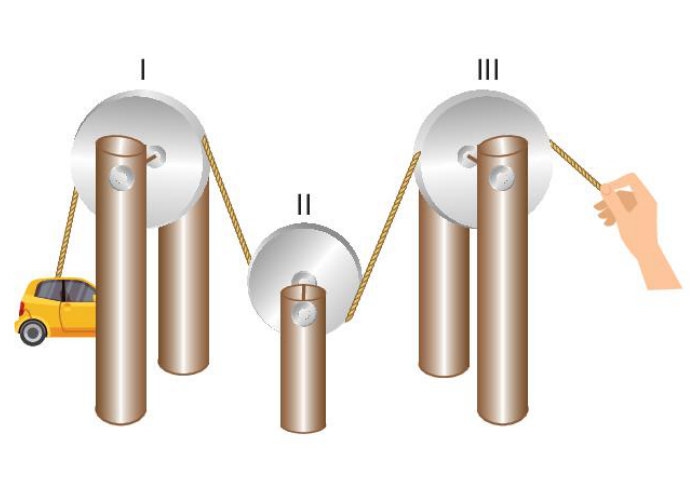

Görselde silindir şeklindeki karton kâğıt havlu ruloları ile disk şeklinde ortası oyuk karton parçalarından oluşturulmuş basit makine düzeneği görülmektedir.

Ahmet oluşturduğu bu düzenekle oyuncak arabasını şekildeki gibi dengede tutmaktadır.

Sürtünmelerin önemsenmediği bu sistemle ilgili olarak aşağıdaki ifadelerden hangisi yanlıştır?

Bilgi: Hareketli makaralar kullanılarak oluşturulan sistemlerde hareketli makara sayısına bağlı olarak kuvvet kazancı değişir.

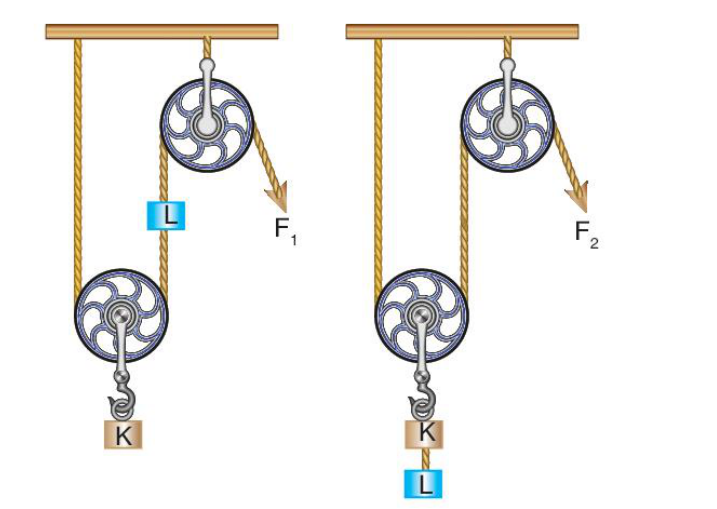

Şekildeki sistemde K ve L yükleri, F₁ ve F₂ kuvvetleri ile dengelenmiştir.

Buna göre aşağıdaki ifadelerden hangisi kesinlikle doğrudur?

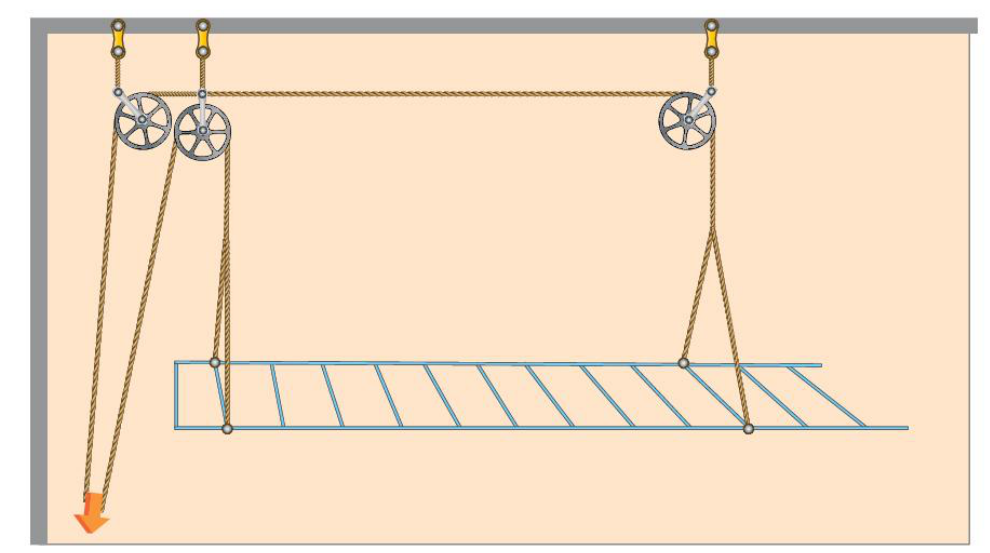

Bir tasarımcı evde çamaşır kurutmak isteyen ancak bunun için yeterli alanı olmayanlar için aşağıdaki “Hareketli Çamaşırlık” tasarımını yapmıştır. Sistemde ok ile gösterilen halatlara kuvvet uygulanarak çamaşırlık istenilen yüksekliğe çıkarılabilmektedir.

Buna göre “Hareketli Çamaşırlık” tasarımı ile ilgili aşağıdaki ifadelerden hangisi yanlıştır?

Bilgi: Basit makinelerde yükün, yükü dengeleyen kuwvete oranı kuvvet kazancını verir.

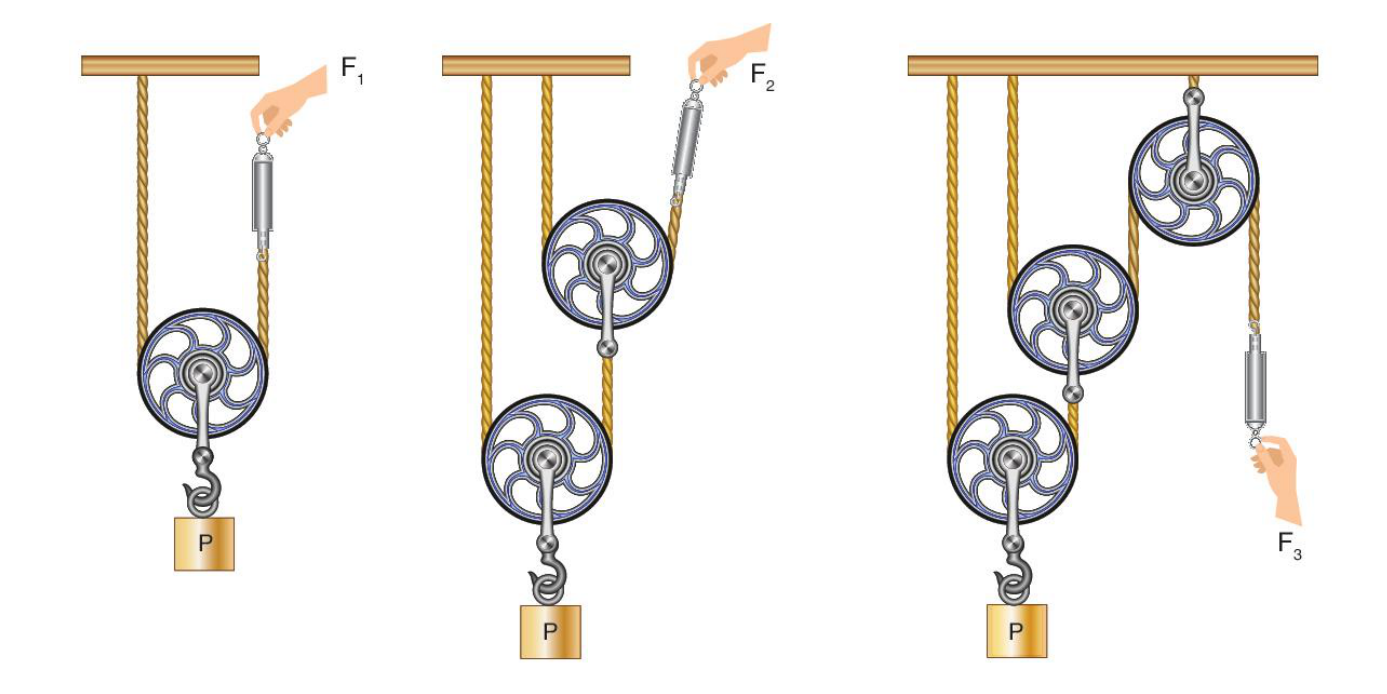

Ali P yükünü farklı makara sistemleri kullanarak F₁, F₂ ve F₃ kuvvetleri ile dengeliyor.

Şekilde verilen düzeneklerdeki ölçüm ve gözlem sonuçları değerlendirildiğinde;

I. makara sayısı arttıkça kuvvet kazancının da daima arttığı,

II. sabit makaraların kuwet kazancını değiştirmediği,

III. hareketli makaraların kuvvetin yönünü değiştirdiği

verilenlerden hangilerine ulaşılabilir? (Makara ağırlıkları ve sürtünmeler önemsizdir.)

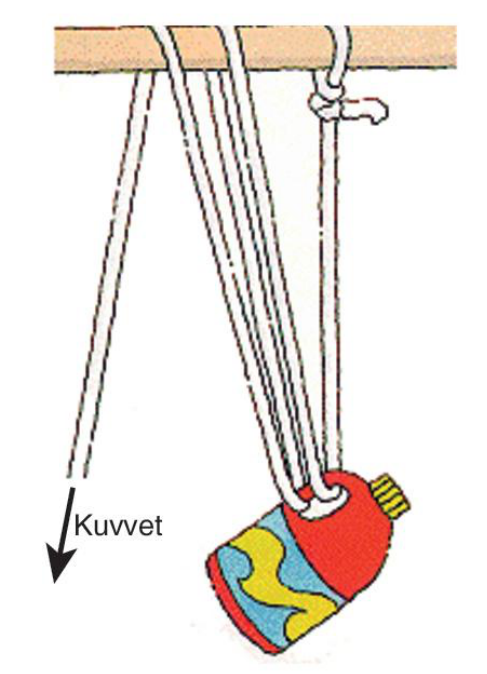

Bir öğrenci silindir şeklindeki uzun bir çubuğu uçlarından sabit bir noktaya tutturuyor.

Ardından ipi silindir çubuğuna birkaç kez dolayarak bir ucunu su dolu bidona bağlayıp diğer ucunu çekerek kuvvet uyguluyor.

İpi silindir çubuğun etrafından her geçirdiğinde su dolu bidonu dengelemek için daha az kuvvet uyguladiginin farkına varıyor.

Buna göre bu durumun açıklaması ile ilgili aşağıda verilenlerden hangisi doğrudur?

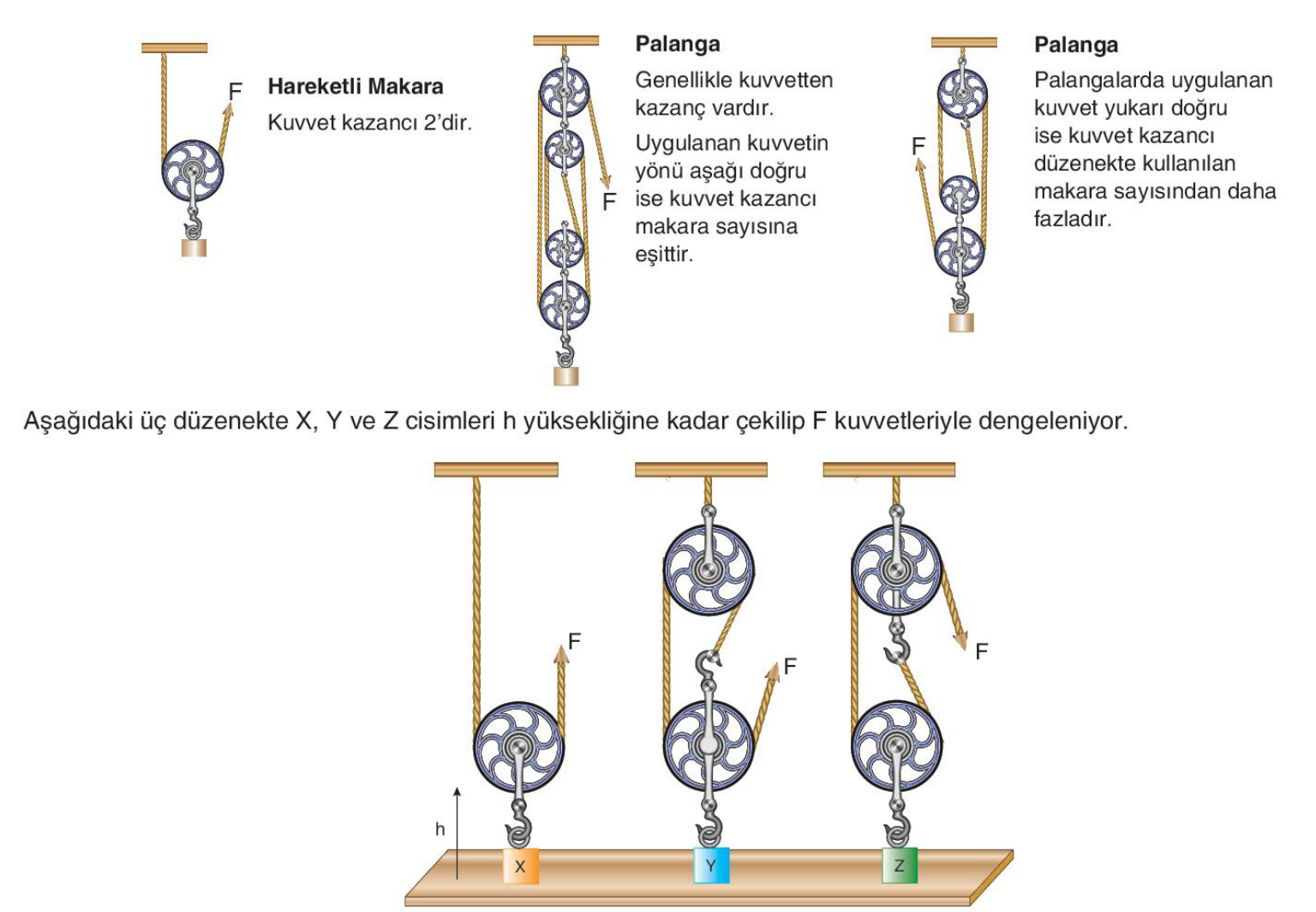

Buna göre,

I. Cisimler aynı F kuvveti ile dengelendiği için bu üç cismin ağırlıkları birbirine eşittir.

II. X ve Z cisimlerinin bulunduğu düzeneklerde kuvvet kazançları birbirine eşit olduğu için X ve Z cisimlerinin yaptıkları işler birbirine eşittir.

III. Her üç düzenekte X, Y ve Z cisimleri aynı yüksekliğe çıkarıldıkları için bu cisimlerin yaptıkları işler birbirine eşittir.

verilen ifadelerden hangileri yanlıştır?

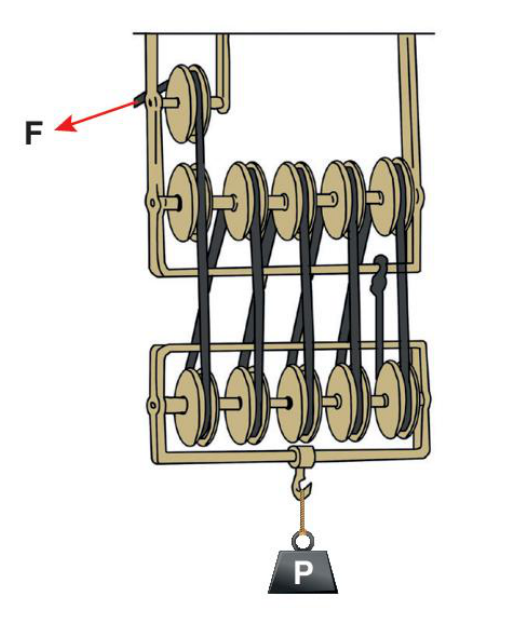

Yanda bir palanga sistemi verilmiştir. Sistemde P yükü F kuwetiyle dengelenmiştir.

Makara ağırlığı ve sürtünmenin önemsenmediği sistemle ilgili aşağıdaki ifadelerden hangisi hatalıdır?
