Aşağıda günlük hayatta kullandığımız bazı basit makine örnekleri verilmiştir.
Görselleri verilen basit makine örnekleri ile ilgili aşağıdakilerden hangisi yanlıştır?

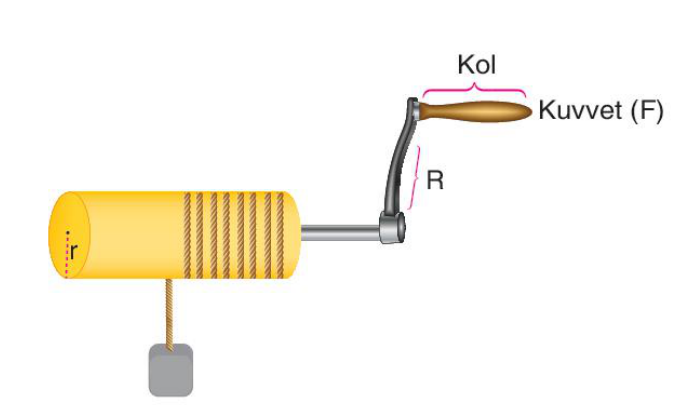

Aşağıda bir basit makine örneği olan çıkrık modellenmiştir.
Verilen çıkrık düzeneği ile ilgili,
I. İşten kazanç sağlar.
II. R >r olduğu için kuwetten kazanç vardır.
III. Kuvvet uygulanan kol yerine daha uzun kol takılırsa uygulanan kuvvet azalır.
ifadelerinden hangileri doğrudur?

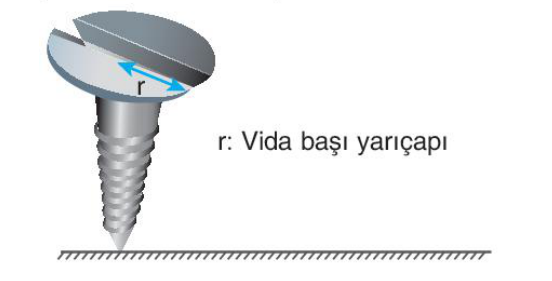

Parçaları birbirine sabitlemek için kullanılan ve eğik düzlem içeren basit makineye vida denir.
Görselde verilen vida için aşağıdakilerden hangisi yanlıştır?

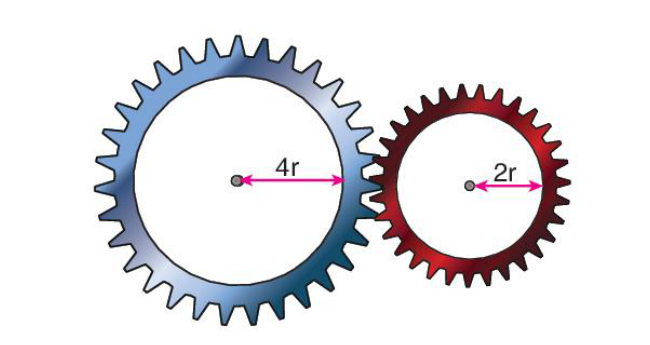

Görselde, bir dişli çark sistemi verilmiştir.
Verilen görseldeki dişli çarklar ile ilgili,
I. Zıt yönde dönerler.
II. Eş merkezli dişli çarklardır.
III. Tur sayıları birbirlerine eşittir.
yargılarından hangileri doğrudur?

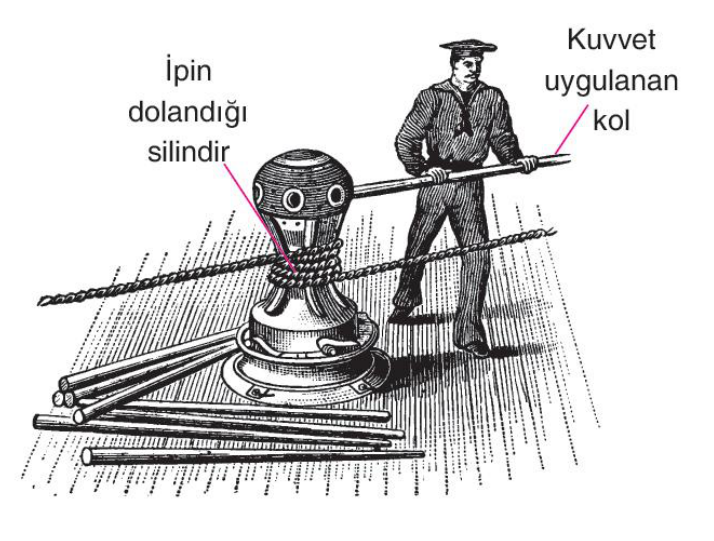

Aşağıda gemilerde kullanılan bir basit makine verilmiştir.
Bu basit makine ile ilgili aşağıdakilerden hangisi söylenemez?

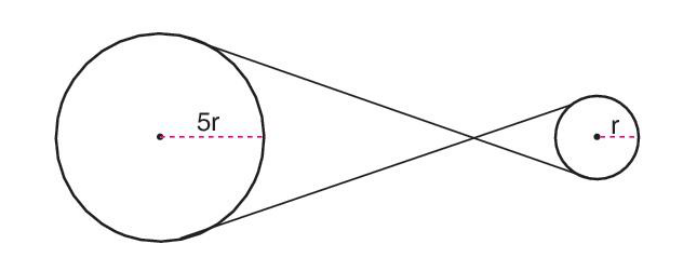

Kasnak: Dişleri olmayan ve genellikle kayışla birbirine bağlanan tekerleklerdir.
Görselde verilen kasnaklarla ilgili aşağıdakilerden hangisi yanlıştır?

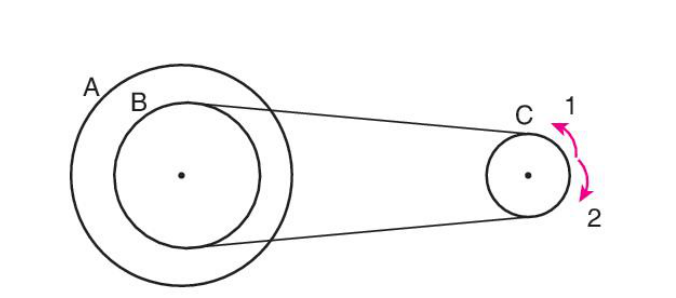

Şekilde yarıçapları sırası ile 4 r, 3 r ve 2 r olan A, B ve C kasnakları ile kurulan düzenek verilmiştir.
B kasnağı 2 yönünde dört tur döndürüldüğünde A ve C kasnaklarının dönme yönleri ve tur sayıları ile ilgili aşağıda verilen bilgilerden hangisi doğrudur?

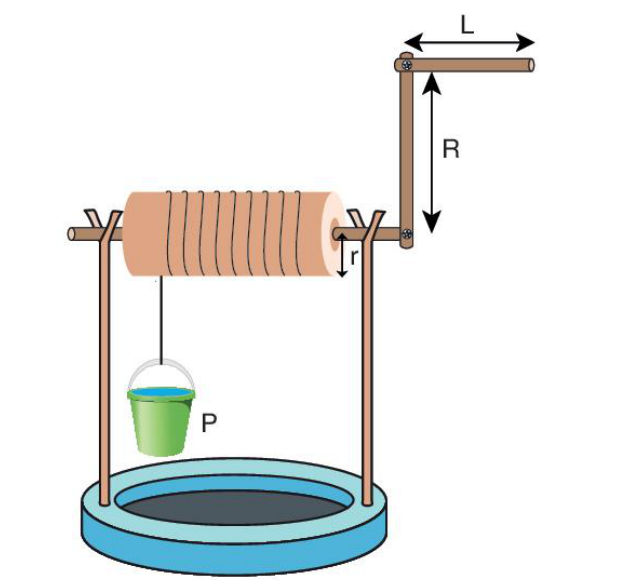

Aşağıda bir çıkrık sistemi verilmiştir. Sistemde P yükü çıkrık kolu döndürülerek mümkün olan en düşük kuvvetle yukarı çekilecektir.
Yükü yukarı çekmek için uygulanacak kuvveti azaltmak adına sistemde yapılacak;
I. R uzunluğunu artırmak,
II. r uzunluğunu azaltmak,
III. L uzunluğunu artırmak
işlemlerinden hangileri tek başına işe yarar?

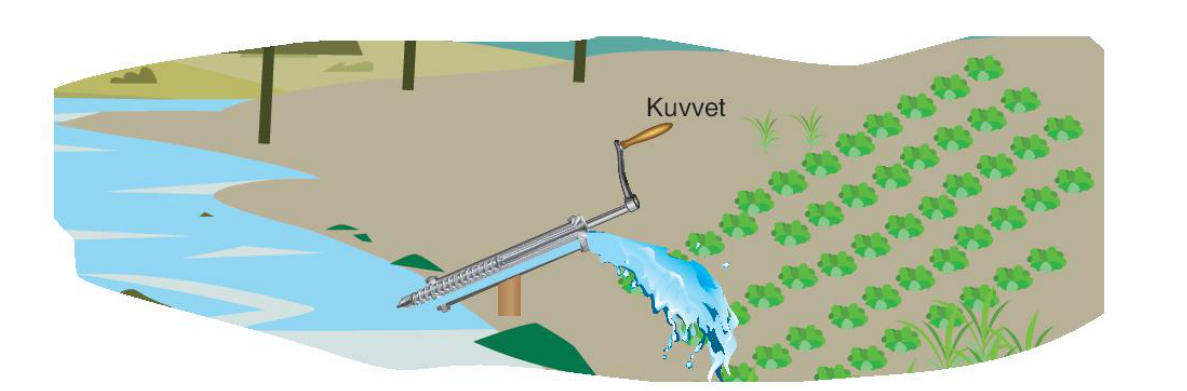

Bir çiftçi, tarlasına ektiği fasulye bitkilerini sulamak için sondaj vuruyor fakat su çıkmıyor. Bitkileri sulamak için tamirhanede arkadaşı ile birlikte görselde verilen aracı tasarlıyorlar. Çiftçi, nehirden su çekmek için geniş ve uzun bir demir borunun içine uzun ve büyük bir vida yerleştiriyorlar. Vidaya kuvvet uygulanması için uç kısmına bir kol takıyorlar. Çiftçi bu şekilde vida koluna kuwet uygulayarak nehirdeki suyu tarlasına ulaştırıyor.
Buna göre,
I. Tasarlanan araç, kuvvetten kazanç sağlar.
II. Bu araçta, basit makine olarak eğik düzlem ve çıkrık kullanılmıştır.
III. Bu araç ile uygulanması gereken kuvvet azaltılarak iş yapma kolaylığı elde edilmiştir.
yargılarından hangileri doğrudur?

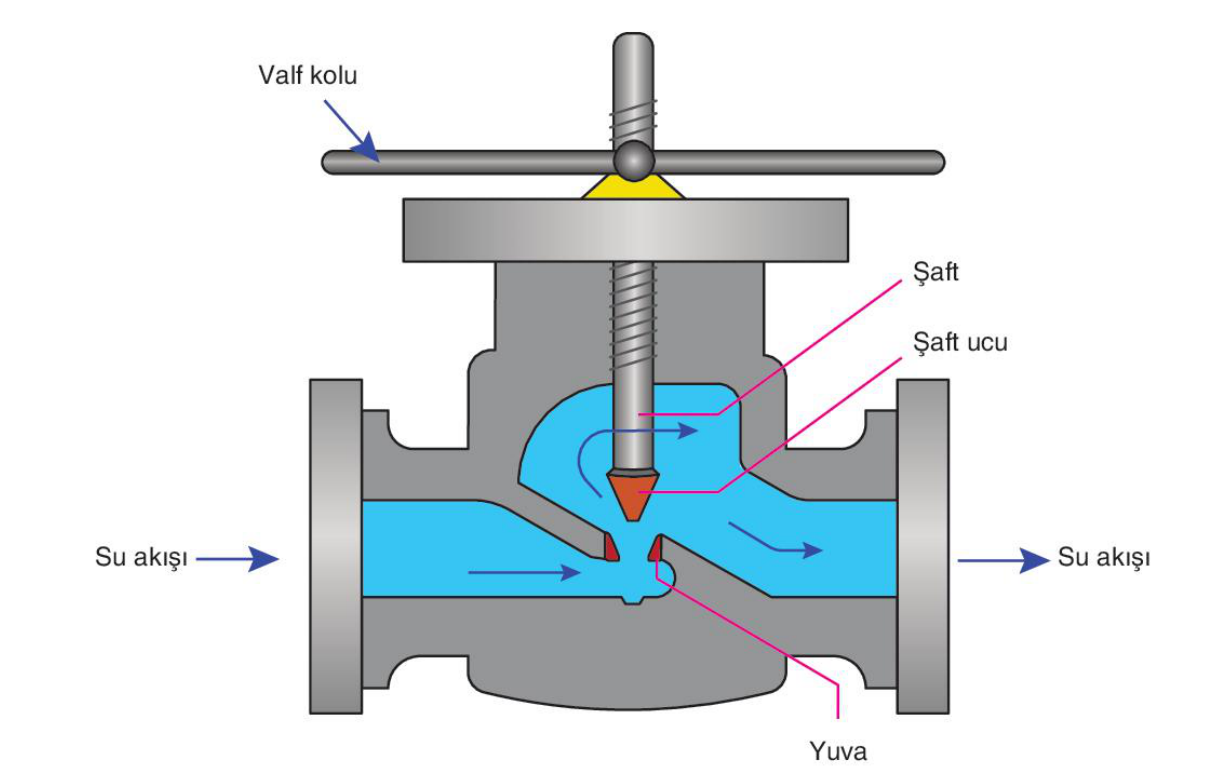

Aşağıda su tesisatlarında kullanılan ve suyu açıp kapamak için kullanılan ve çıkrık örneği olan valf sistemi gösterilmiştir. Valf kolu çevrildiğinde şaft hareket eder ve şaft ucu yuvaya oturduğunda su kesilmiş olur.
Valf sistemi ile ilgili aşağıdaki ifadelerden hangisi doğrudur?

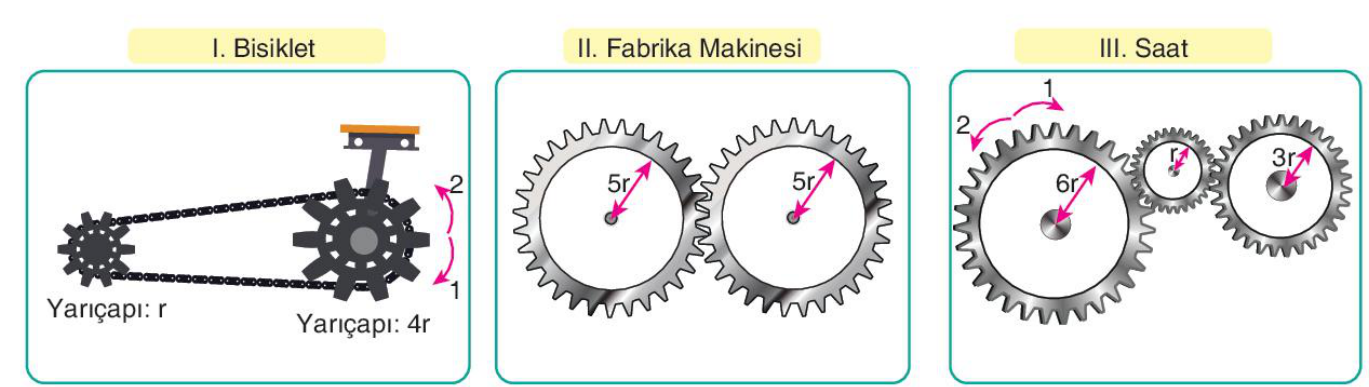

Dişli çarklar, kuvveti birbirlerine aktarırken hareketin yönünü ve hızını değiştiren basit makinelerdir. Dişli çarkların yarıçapı arttıkça hızı ve tur sayısı azalmaktadır. Bazı araçlarda kullanılan dişli çarklar görsellerde verilmiştir.
Verilen görsellerdeki örneklere göre,
I. Bisikletteki r yarıçaplı dişli çark 1 yönünde sekiz tam tur dönerse 4r yarıçaplı dişli çark 1 yönünde daha az tur döner.
II. Fabrika makinesindeki dişli çarkların yarıçapları aynı olduğu için tur sayıları ve dönme yönleri aynıdır.
III. Saatteki 6r yarıçaplı dişli çark 1 yönünde bir tur dönerse tur sayısı en fazla olan r yarıçaplı olacaktır.
ifadelerinden hangileri söylenebilir?

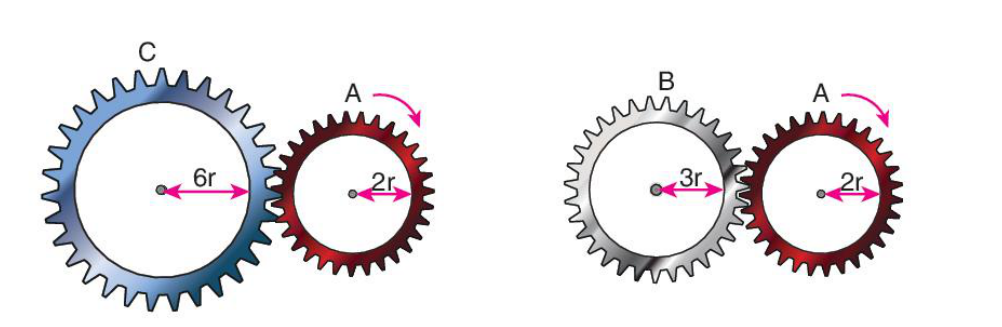

Yarıçapları sırası ile 2r, 3r ve 6r olan A, B ve C dişlileri ile kurulmuş düzenekler şekildeki gibidir.

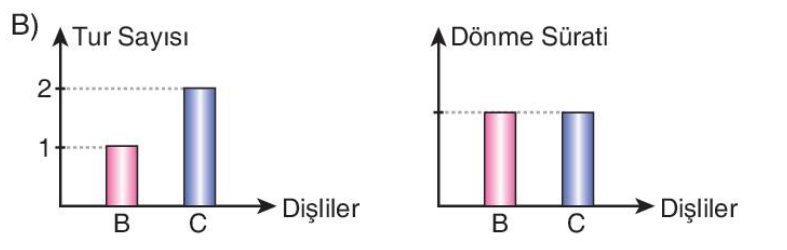

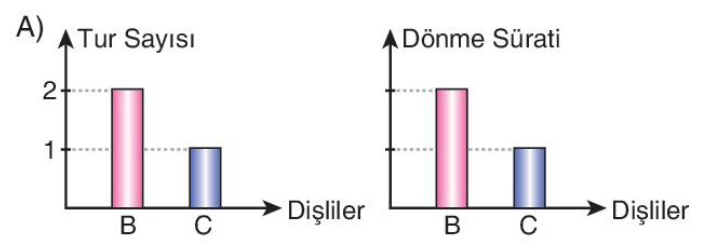

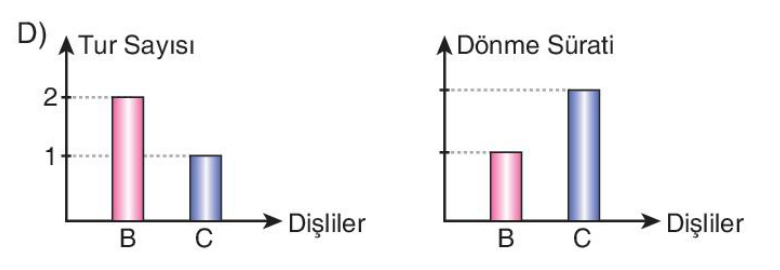

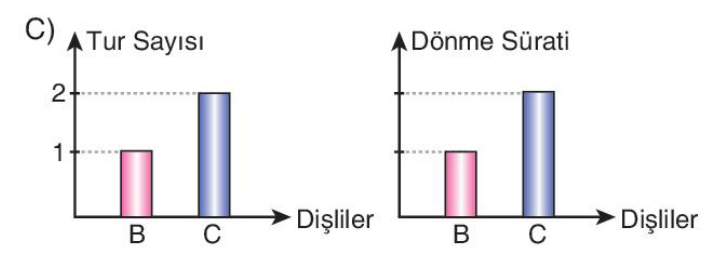

Düzeneklerdeki A dişlileri ok yönünde üç tam tur döndürüldüğünde B ve C dişlilerinin tur sayıları ve dönme süratlerini gösteren grafikler aşağıdakilerden hangisidir?
