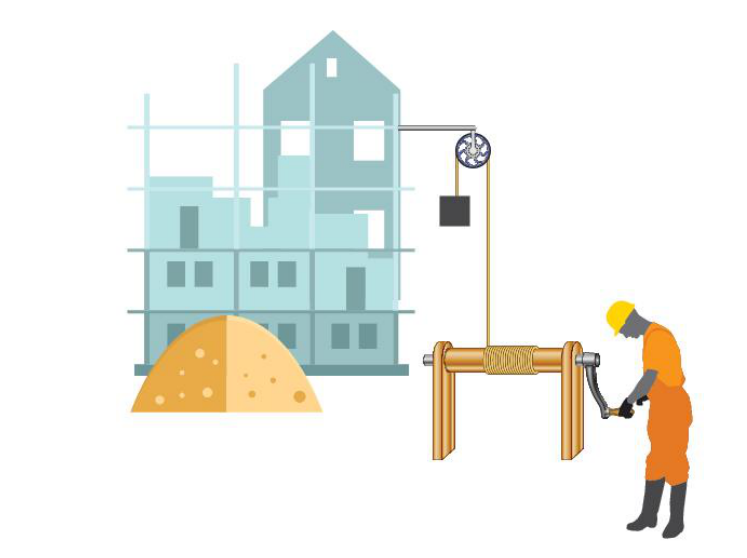

Yeni yapılmakta olan binanın fayans işlerini yapan Mustafa Usta, her bir kata gerekli olan malzemeleri şekildeki düzeneği kullanarak taşımaktadır.
Mustafa Usta'nın kurduğu düzenekle ilgili,
I. Kuvvet kazancı sağlar.
II. İş kolaylığı sağlar.
II. İpin sarıldığı silindirin yarıçapı artırılırsa kuvvet kazancı azalır.
yargılarından hangileri doğrudur?

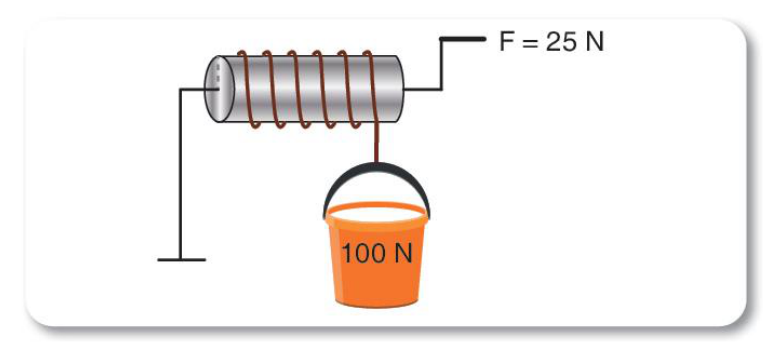

Aşağıdaki düzenekte 100 N ağırlığındaki P yükünü dengede tutmak için 25 N kuvvet uygulanmıştır.

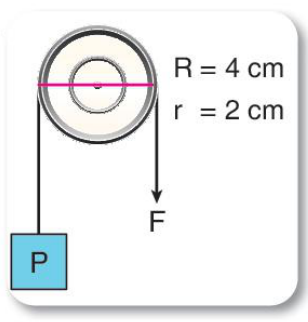

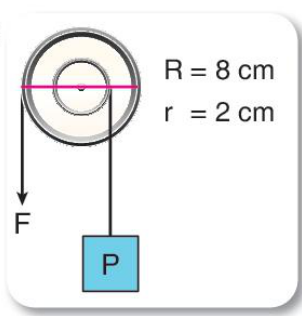

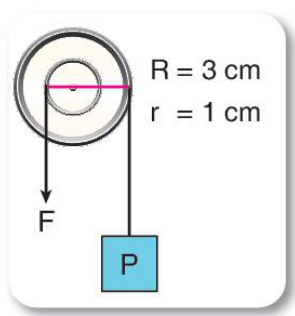

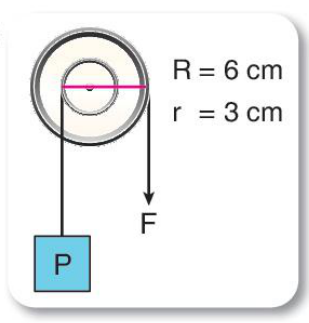

Buna göre 50 N'luk P yükünü aşağıdaki çıkrık modellerinden hangisi düzenekte verilen çıkrıkla aynı kuvvet kazancını sağlayıp dengede tutabilir? (R; büyük silindirin yarıçapı, r; küçük silindirin yarıçapı)

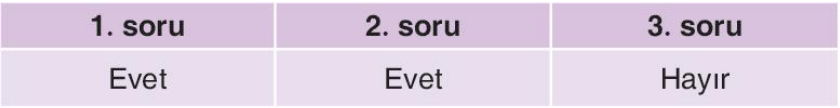

Tüm soruları doğru cevapladığı bilinen Ahmet'in yanıtları aşağıdakilerden hangisidir?
Bilgi: El matkabı temel olarak delik delme işi için kullanılan mekanik bir alettir.

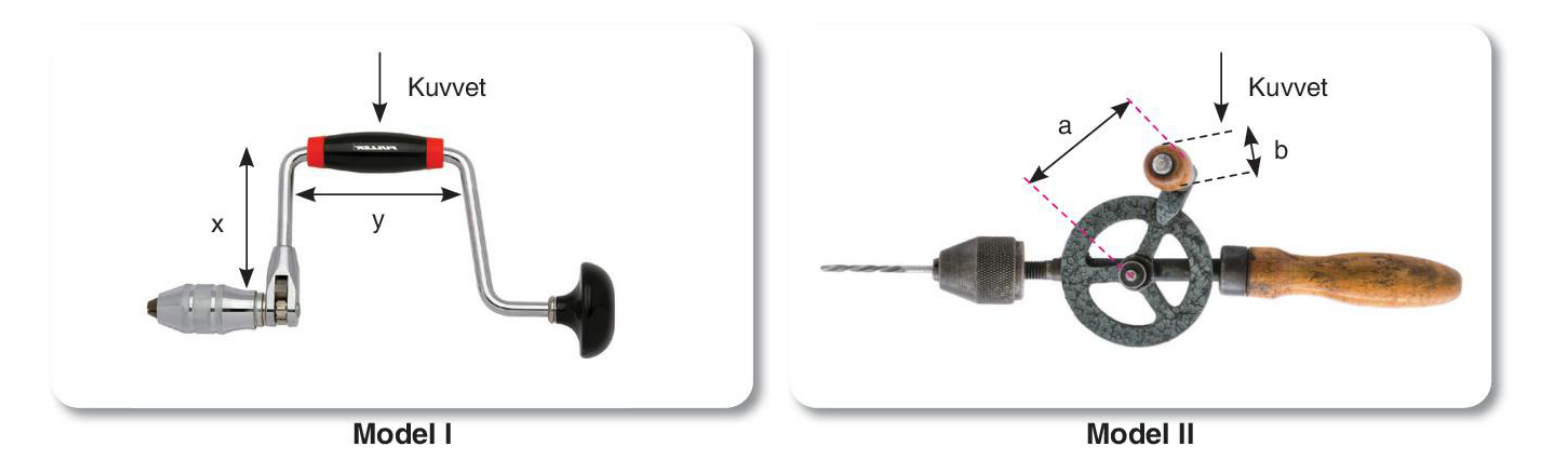

Yukarıda iki farklı el matkabı modeli verilmiştir.
Modeller incelendiğinde,
I. Her iki modelde çıkrık mekanizması kullanılmıştır.
II. Model I'de kuvvet kazancının artması için x uzunluğu artırılmalıdır.
III. Model II'de yoldan kayıp oranını azaltmak için a uzunluğu artırılmalıdır.
IV. y ve b uzunluklarının artması kuvvet kazancını artırır.
verilen yorumlardan hangileri yapılabilir?

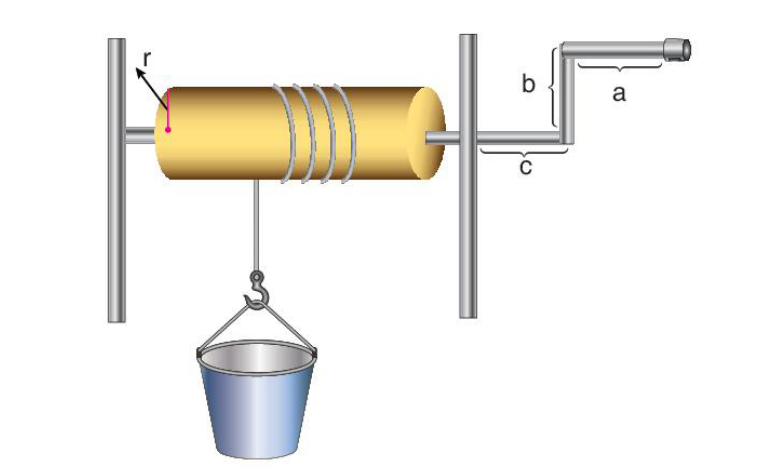

Şekilde bir çıkrık modeli verilmiştir. Bu modelde r ipin sarılı olduğu silindirin yarıçapıdır. a, b ve c ise bu modelde kullanılan parçaların uzunluklarıdır.
Şekilde verilen çıkrık modeli ile ilgili olarak yapılan yorumlardan hangisi doğrudur?

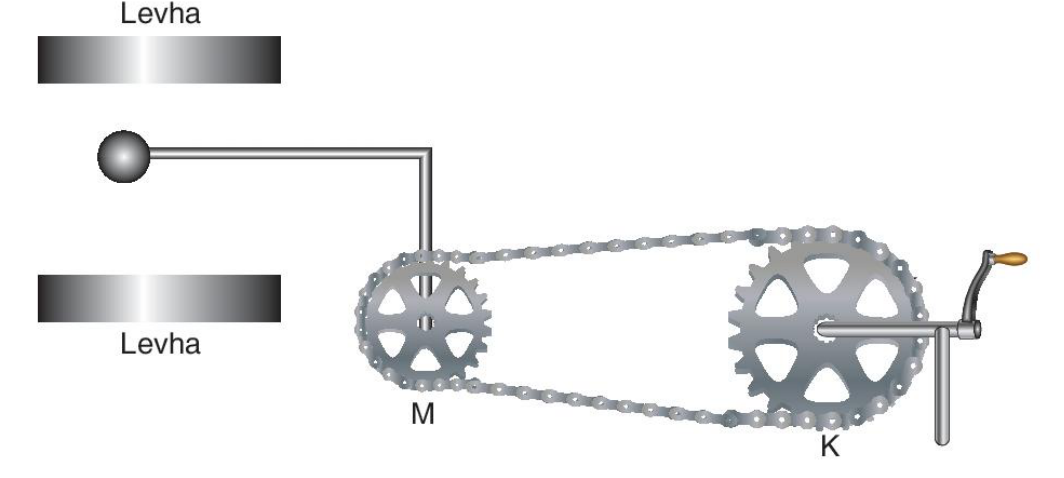

Aşağıdaki şekilde diş büyüklükleri aynı, diş sayıları farklı dişliler kullanılarak bir sistem oluşturulmuştur. M dişlisine bir tokmak bağlanarak tokmağın levhâlara çarpıp ses çıkarması sağlanmıştır.
Kurulan sistemde öğrenci K dişlisini 1 tam tur döndürdüğünde tokmak levhâlara 8 kez çarpıp ses çıkarmıştır.
Öğrencinin K dişlisinin tur sayısını değiştirmeden birim zamanda daha fazla vuruş sesi duyabilmesi için,
I. M dişlisine bağlı olan zincir çapraz bir şekilde bağlanmalıdır.
II. M dişlisi yerine diş sayısı daha az olan bir dişli kullanmalıdır.
III. K dişlisinin yerine diş sayısı daha az olan başka bir dişli kullanmalıdır.
işlemlerinden hangileri yapılmalıdır?

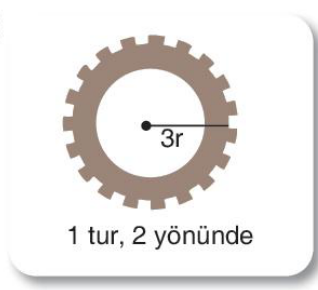

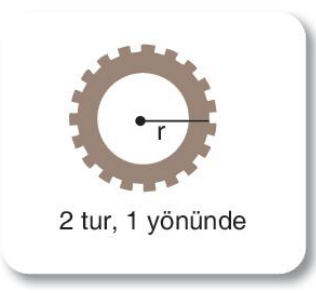

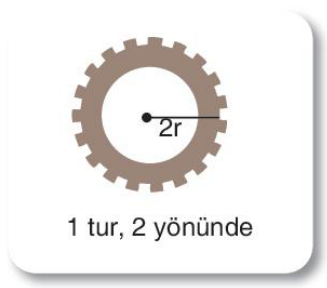

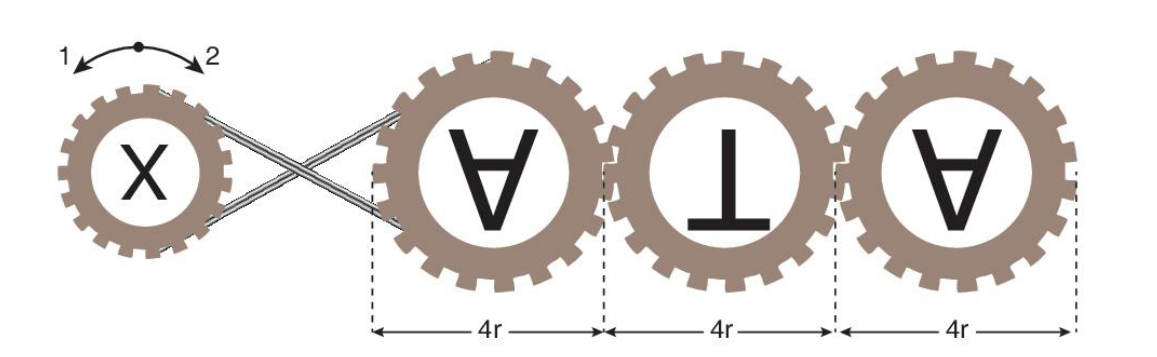

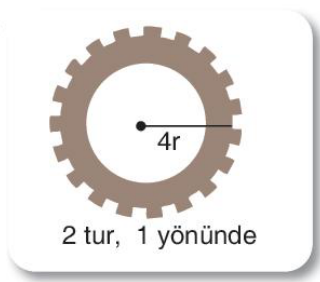

Yukarıda verilen dişli çarklar sistemindeki yazının “ATA” olarak okunabilmesi için X dişlisinin yarıçapı, dönme yönü ve tur sayısı aşağıdakilerden hangisi olmalıdır?

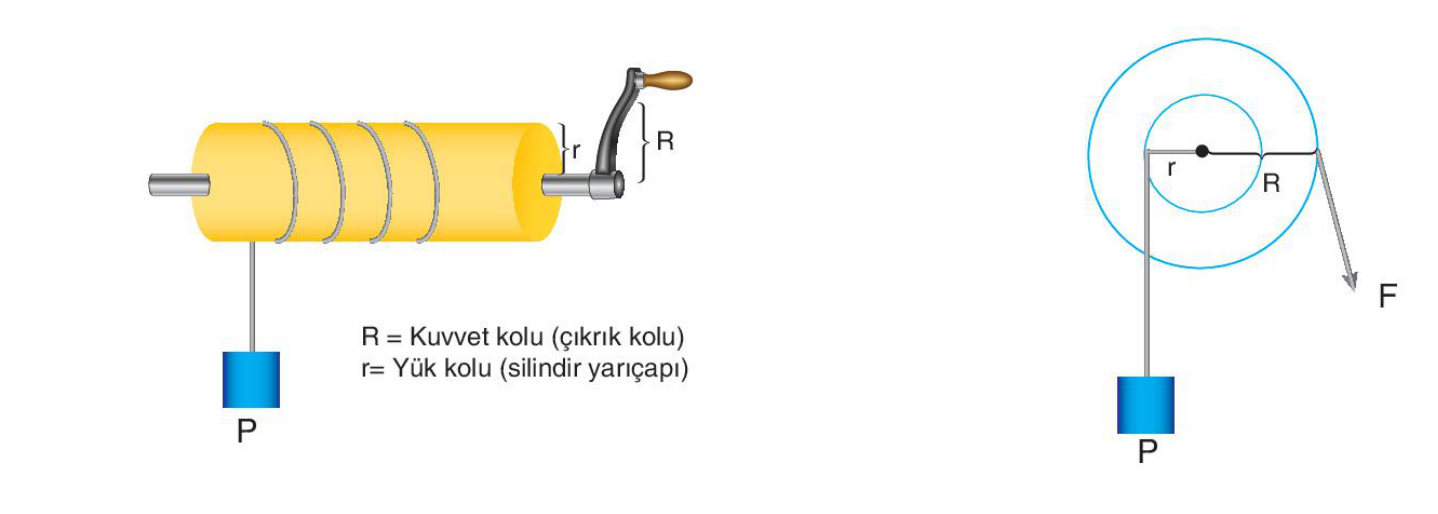

Bilgi: Dönme eksenleri aynı, yarıçapları farklı iki silindirin oluşturduğu sisteme çıkrık denir.
Şekilde bir çıkrık düzeneğinin farklı modellemeleri verilmiştir.
Bu çıkrık ile ilgili,
I. Çıkrık kolu bir tam tur döndüğünde, P yükü küçük silindirin çevresi kadar yol alır.
II. Kuvvet kazancı sağlar.
III. Yükün bağlı olduğu silindirin yarıçapı yükü dengeleyen kuwvet küçülür.
verilen ifadelerden hangileri doğrudur?

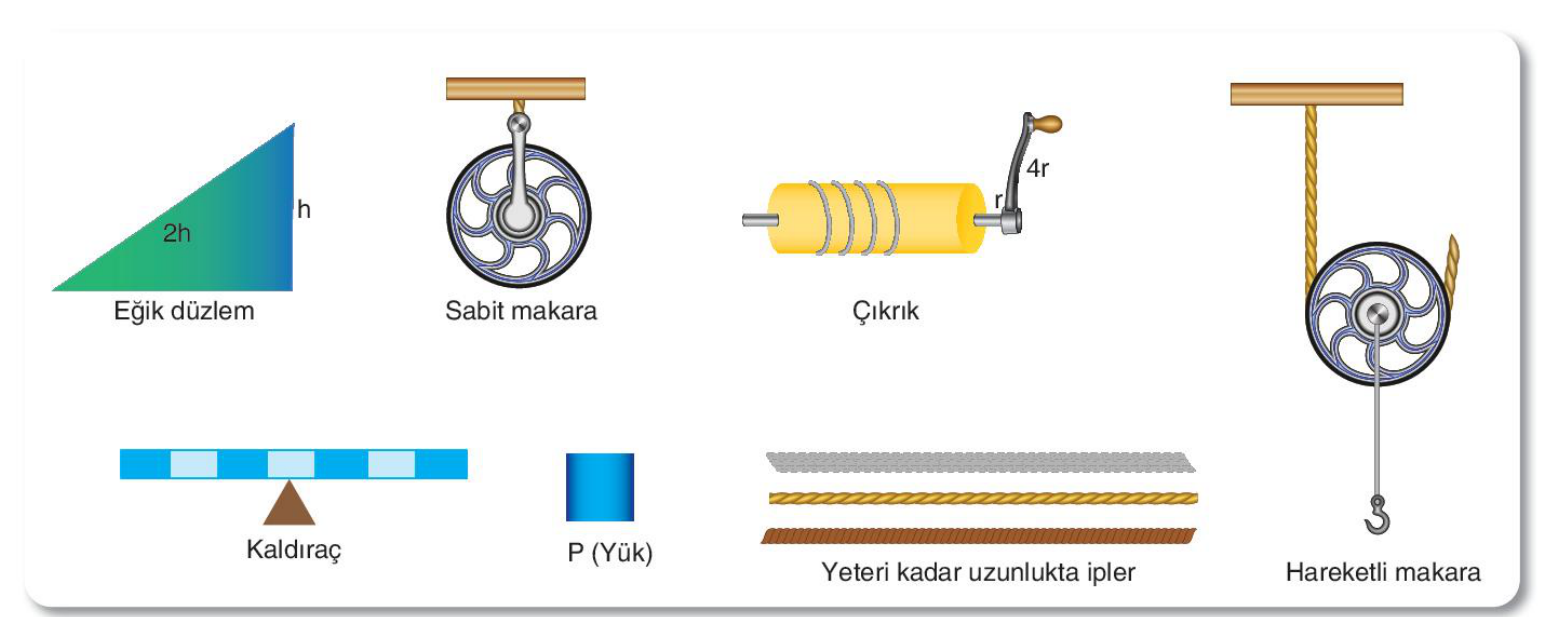

Şekilde verilen basit makineler bir arada kullanılarak P yükü dengelenmek isteniyor.
Oluşturulacak sistemlerle ilgili aşağıdaki açıklamalardan hangisi yanlıştır? (Makara ağırlıkları ve sürtünmeler ihmal edilmiştir.)

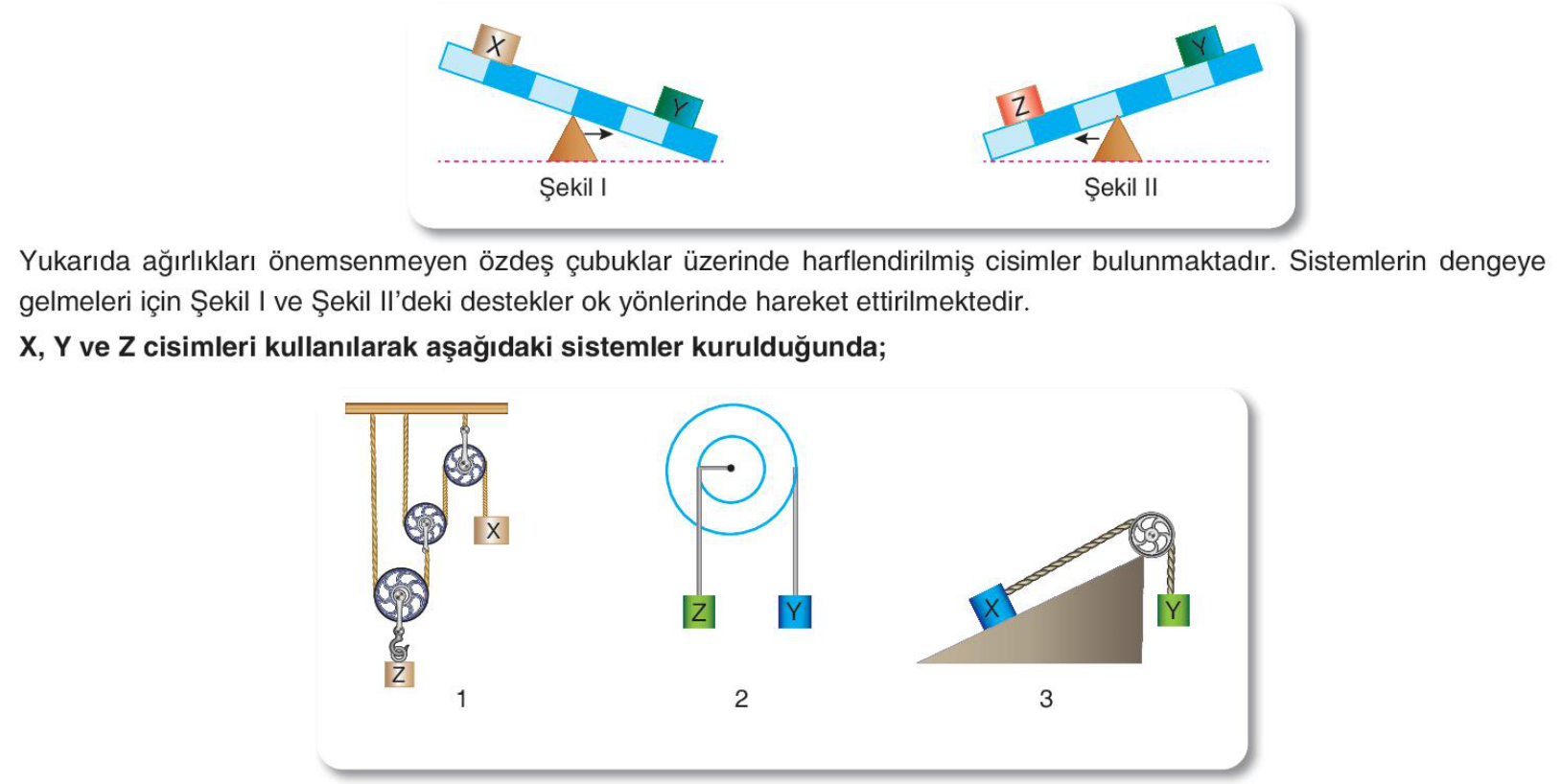

hangi sistemlerde cisimler dengede kalabilir?
Bilgi: Patoz; buğday ve arpa ve bazı kültür yemi bitkilerinin sap ve dallarını öğütmede kullanılan bir tarım makinesidir.

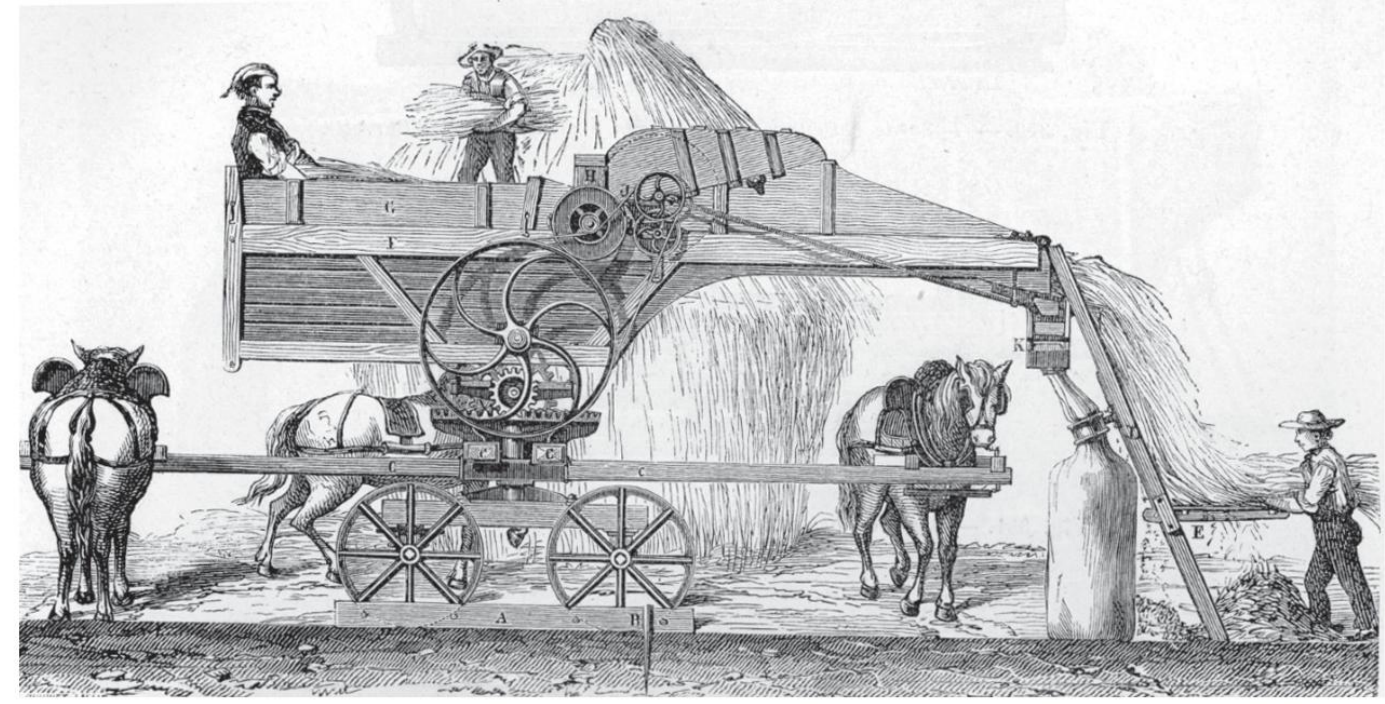

Aşağıda 1881 yılında kullanılan hayvan gücüyle çalışan bir patoz makinesi görülmektedir.
Patoz aletinde kullanılan basit makinelerle ilgili aşağıdaki yorumlardan hangisi yanlıştır?
Aşağıda verilen sistemde P yükü F kuweti ile dengelenmiştir.
Sistemde yapılacak bazı değişimler sonucunda gerçekleşebilecek olası sonuçlar ile ilgili aşağıdaki yargılardan hangisi hatalıdır?

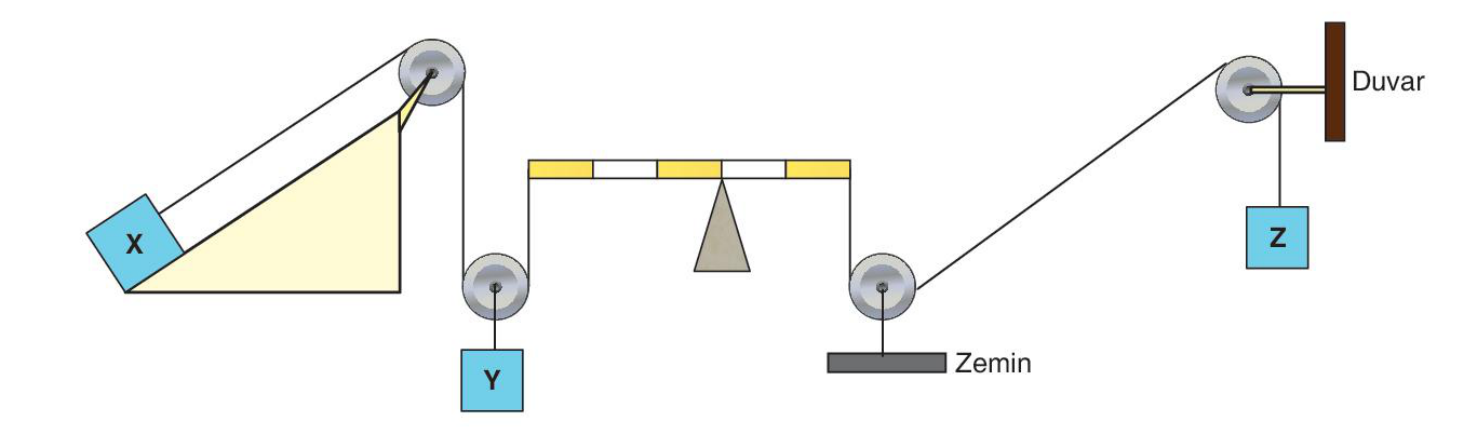

Makaralar, kaldıraç ve eğik düzlem kullanılarak oluşturulan sistem dengededir.
Makara ağırlıkları ve sürtünmelerin önemsenmediği sistemde X, Y ve Z cisimlerinin ağırlıkları ile ilgili,
I. X'in ağırlığı Z'den büyüktür.
II. X'in ağırlığı Y'den küçüktür.
IN. Z'nin ağırlığı Y'den büyüktür.
IV. Z'nin ağırlığı X ağırlığına eşittir.
yargılarından hangileri doğru olabilir?

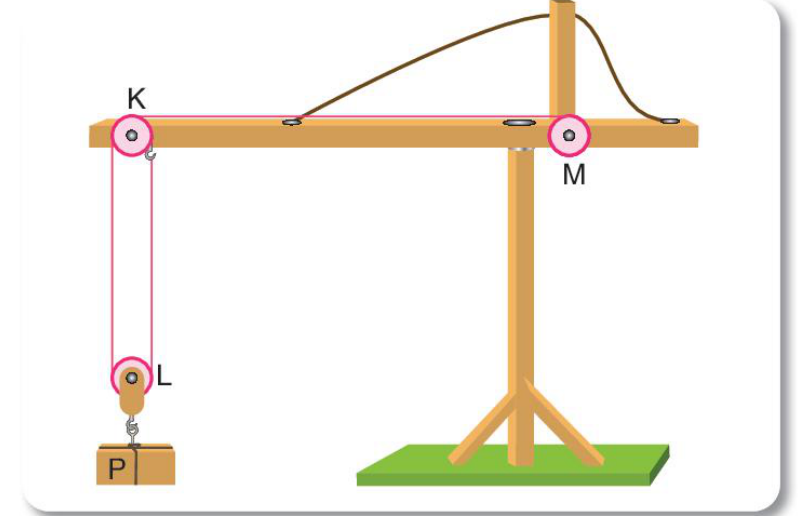

Bir öğrenci makaralar, çıkrık ve kaldıraç kullanarak aşağıda verilen basit bir vinç modeli tasarlamıştır.
Tasarlanan bu bileşik makine ile ilgili olarak,
I. L makarası sistemde yoldan kaybedilmesine neden olur.
II. Kaldırılacak yük miktarı arttıkça sistemin kuvvet kazancı artar.
III. Sisteme K makara türünden bir tane daha eklenirse kuvvet kazancı artar.
yargılarından hangileri doğrudur?

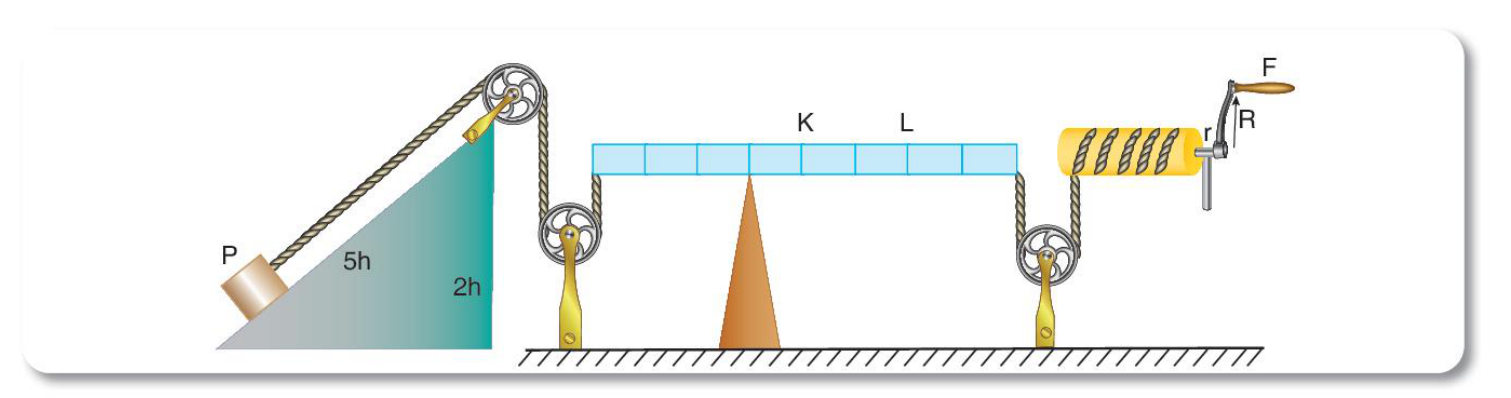

Şekildeki bileşik makine düzeneğinde P yükü F kuvveti ile dengeleniyor.
Buna göre yükü dengeleyen F kuvvetinin büyüklüğü ile ilgili,
I. Kaldıracın destek noktası K noktasına kaydirilirsa azalır.
II. Eğik düzlemin boyu değiştirilmeden yüksekliği azaltılırsa azalır.
III. Çıkrık kolunun (R) boyu uzatılırsa azalır.
verilenlerden hangileri söylenebilir?

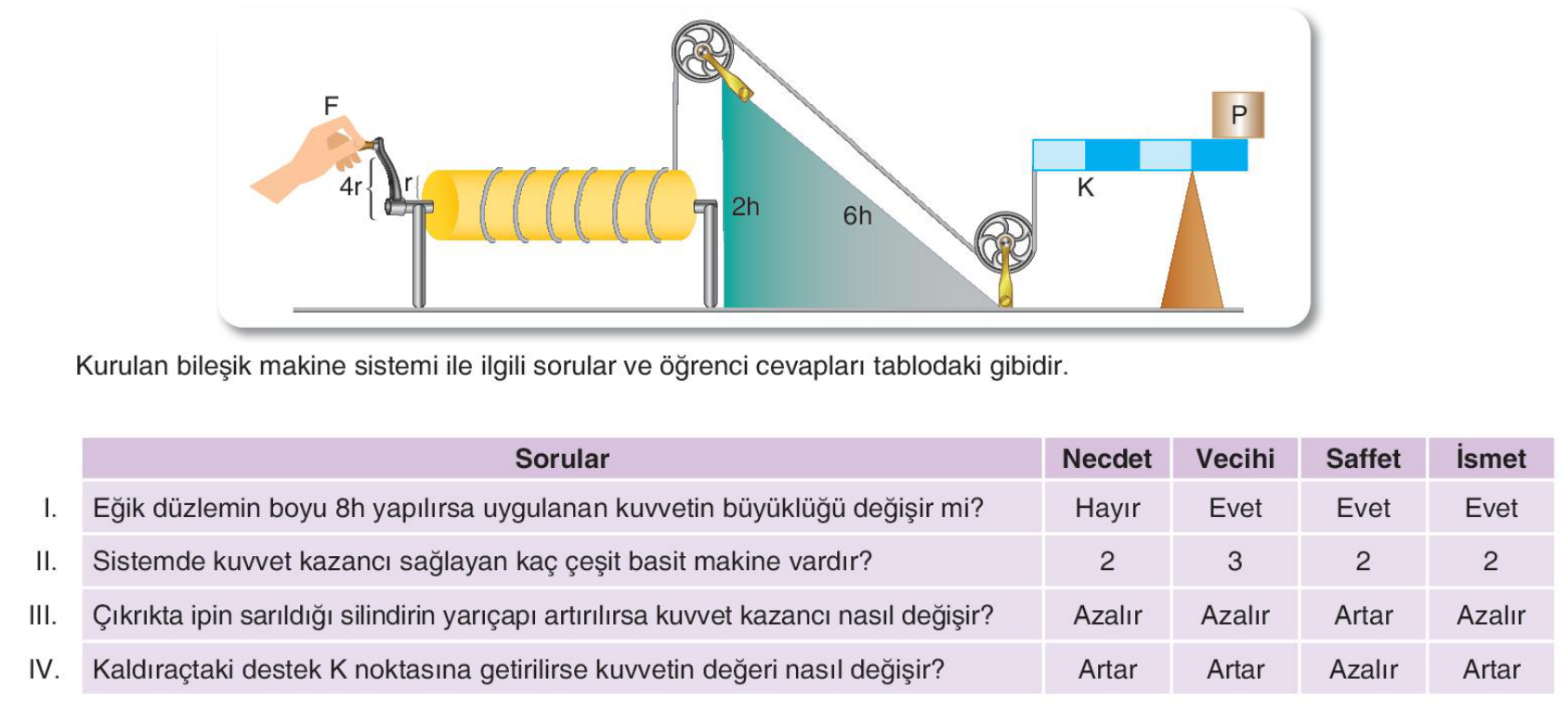

Zeynep; çıkrık, eğik düzlem ve kaldıraç yardımıyla aşağıdaki bileşik makine sistemini kurmuştur. Kurduğu sistemde P yükünu, F kuvveti yardımıyla dengelemistir.
Tabloda verilen cevaplar değerlendirildiğinde,
1. Soruların tamamına doğru cevap veren öğrenci vardır.
2. Saffet soruların %50’sine doğru cevap vermiştir.
3. II ve III. sorulara verilen doğru cevap sayıları aynıdır.
4. İsmet'in sorulara verdiği doğru cevap sayısı, Vecihi'den fazladır.
yukarıdaki ifadelerden hangileri doğru olur?
