7. Sınıf Fen Bilimleri Elektrik Devreleri Test 1

Question 1

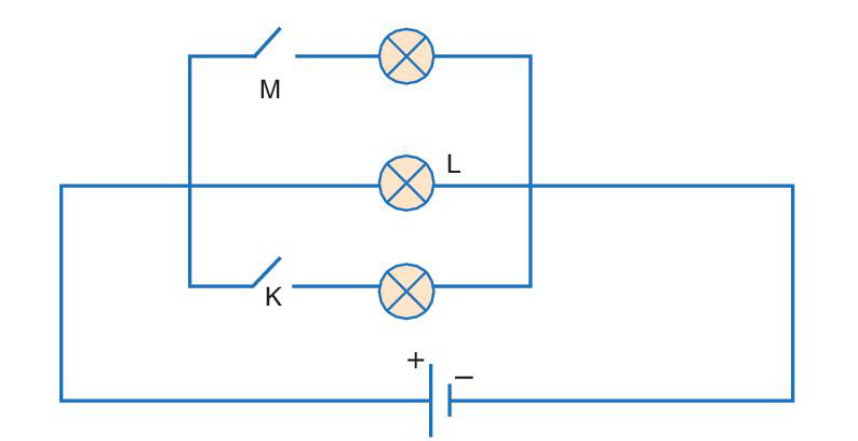

Özdeş ampuller ve anahtarlar kullanılarak hazırlanan elekirik devresi aşağıdaki gibidir.

soru gorseli

Buna göre L ampulü ile ilgili,

I. Yalnız M anahtarı kapatılırsa parlaklığı azalır.

II. Yalnız K anahtarı kapatılırsa üzerinden geçen akım artar.

III. K ve M anahtarları kapatılırsa direnci değişmez.

ifadelerinden hangileri yanlıştır?

Accepted Answer

Yalnız II

Answer

Yalnız III

Answer

I ve II

Answer

I ve III

Question 2

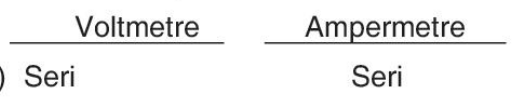

Ampermetre ve voltmetrenin devreye seri ya da paralel bağlanma durumları aşağıdakilerden hangisinde doğru verilmiştir?

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/f27b8a41d2a74a7eee5af6af03f77ee6.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/133d0428b9a837269be736f5b5c0a768.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/9036ad299df99e80884b48e17d99cacb.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/64cf04ab4607419aa4a4cd324d0661ba.png" alt="sik gorseli" />​

Question 3

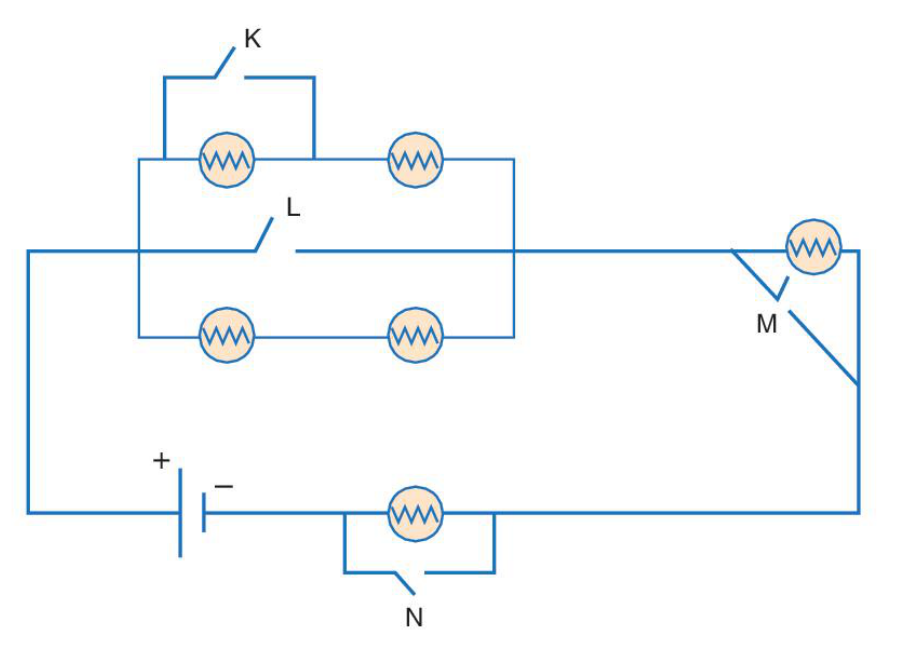

Yanda seri ve paralel bağlı özdeş ampullerden oluşan ve açık durumdaki K, L, M ve N anahtarlarından oluşan bir elektrik devresi verilmiştir.

soru gorseli

Buna göre aşağıdaki ifadelerden hangisi yanlıştır?

Accepted Answer

Sadece K anahtarı kapatılırsa ampul- lerin tamamı ışık verir.

Answer

Sadece L anahtarı kapatılırsa devre- deki ışık veren ampullerin hepsi seri bağlı olur.

Answer

Sadece M anahtarı kapatılırsa devre- deki ışık veren ampullerden bazıları paralel bağlı bazıları seri bağlı olur.

Answer

L, M ve N anahtarları kapatılırsa dev- rede hiçbir ampul ışık vermez.

Question 4

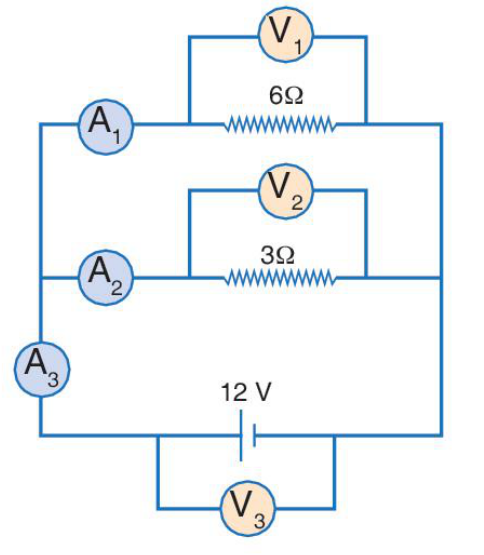

Aşağıdaki elektrik devresinde voltmetre ve ampermetrelerde okunan değerler belirlenmek istenmektedir.

soru gorseli

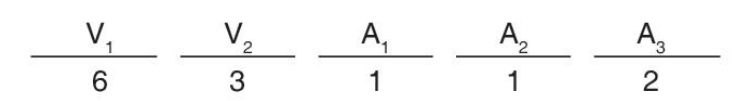

Verilen devrede V, ile gösterilen voltmetrede okunan değer 12 V olduğunagöreV₁, V₂, A₁, A₂, ve A₃ değerleri aşağıdakilerden hangisindeki gibidir?

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/e58e977f031a2eca81cd176b51c91659.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/64b945d6cc026c415edeb0d656951b2e.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/1624f4fd86aa01c3dbee82c3d005dea2.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/c84ede0fe37dc37e71bf616b6514df27.png" alt="sik gorseli" />​

Question 5

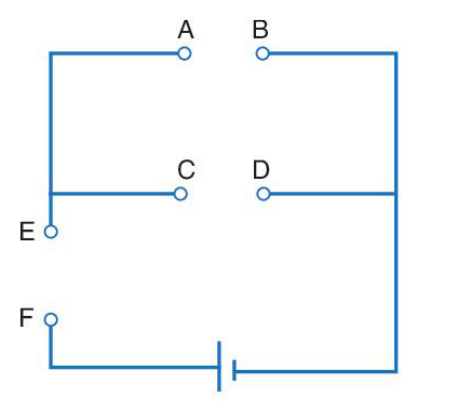

Basit bir elektrik devresi oluşturarak devredeki gerilim ve akım değerlerini ölçmek isteyen bir öğrenci aşağıdaki diizenedi hazırlamıstır.

soru gorseli

Buna göre AB, CD ve EF test uçlarına ampermetre, voltmetre ve ampul elemanlarının doğru bağlantısı aşağıdakilerden hangisindeki gibi olmalıdır?

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/81438fe97d275af2cbc0d07f05c96f70.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/ba1b10eb6ce65860ea46a808583fb423.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/f6fbd6f7fbde14bb6fea2a751c817e0e.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/535deb49684decaf86963177f64ea80b.png" alt="sik gorseli" />​

Question 6

Evlerimizde kullandığımız lambalarla ilgili;

I. bir odadaki ampul patlayınca diğer odalardaki lambalar ışık verdiğinden dolayı paralel bağlı oldukları,

II. elektrik düğmelerinin devreyi kapatarak akım geçmesini sağlayan anahtar olduğu,

III. kullanılan paralel bağlı lambalardan direnci daha fazla olanın daha çok aydınlattığı

ifadelerinden hangileri söylenebilir?

Accepted Answer

I ve II

Answer

Yalnız I

Answer

II ve III

Answer

I, II ve III

Question 7

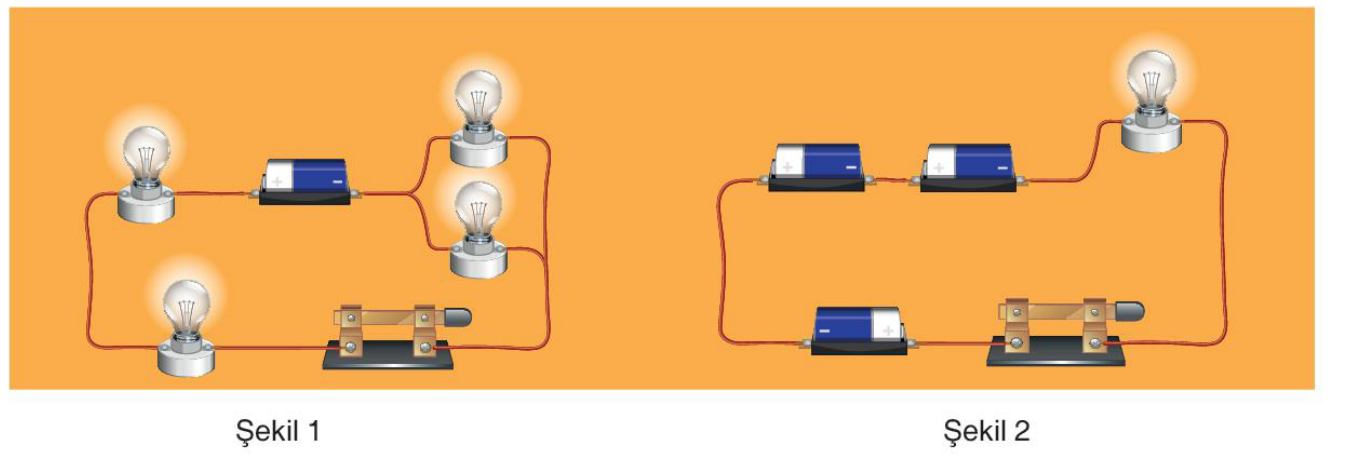

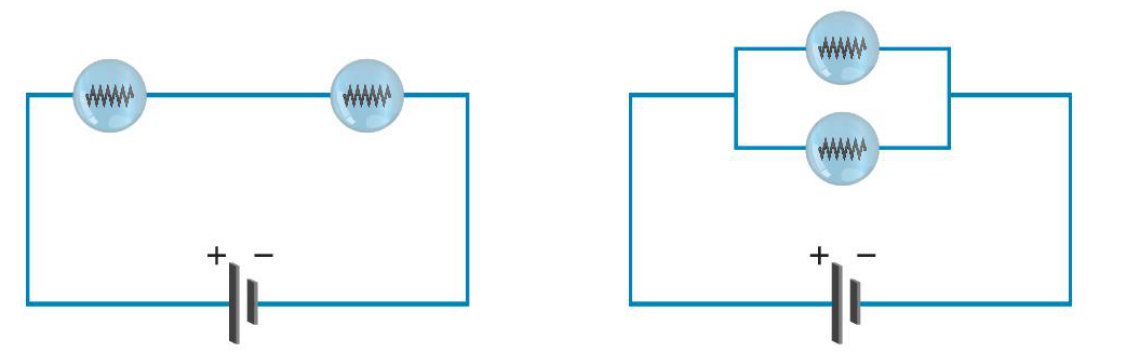

Aşağıda özdeş devre elemanları ile kurulan iki farklı elektrik devresi gösterilmiştir.

soru gorseli

Bu iki devredeki ampul parlaklıklarını karşılaştıran bir araştırmacının bağımsız değişkeni aşağıdakilerden hangisidir?

Accepted Answer

Ampullerin bağlanma şekli

Answer

Ampul sayısı

Answer

Pil sayısı

Answer

Devredeki pilin gerilimi

Question 8

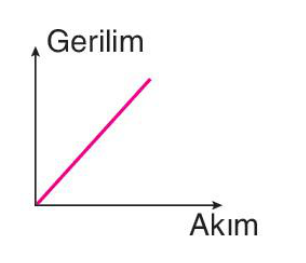

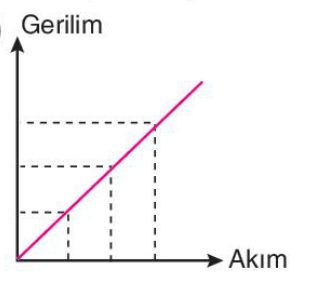

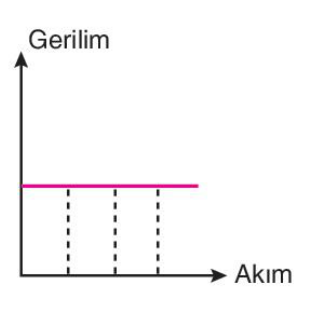

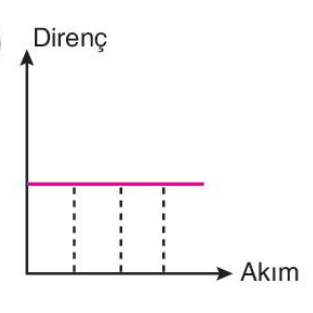

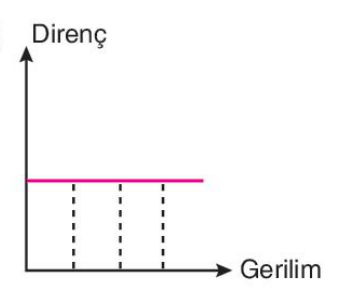

Aşağıdakilerden hangisi elektrik devrelerinde gerilim, akım ve direnç arasındaki ilişkiyi gösteren grafiklerden biri olamaz?

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/4f5c36f7ec537d73cf4b2ec9935d2f05.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/dc7d2a99c6077ed8dd70bae857e92855.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/05010c0a70bbf42bc8e381539d9db5bf.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/2c66b006286fa37495eb8c9e255f4df9.png" alt="sik gorseli" />​

Question 9

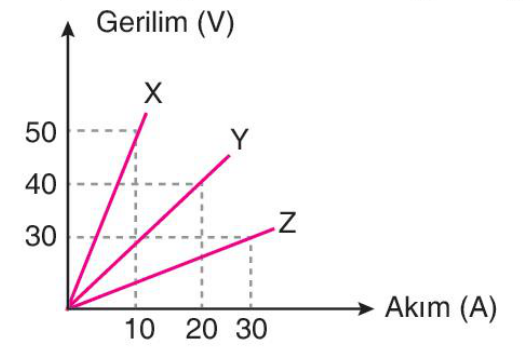

Aşağıdaki grafikte X, Y ve Z ampullerinin gerilim ve akım değerleri gösterilmiştir.Buna göre ampul dirençleri arasındaki ilişki aşağıdakilerden hangisindeki gibidir?

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/e740bafa29af2ee46f5b43548737c2ff.png" alt="sik gorseli" />​

Answer

Buna göre ampul dirençleri arasındaki ilişki aşağıdakilerden hangisindeki gibidir?

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/e6edae805dc3cb0ace1280316038c945.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/02/957e25e442cce6f9d3d2551e998b9415.png" alt="sik gorseli" />​

Question 10

Elektrik enerjisi ile ilgili aşağıdakilerden hangisi yanlıştır?

Accepted Answer

Voltmetre devreye her zaman seri bağlanır.

Answer

Elektrik enerjisi başka enerjilere dönüşebilir.

Answer

Devreden geçen akım gerilim ve dirence bağlıdır.

Answer

Devredeki akımın yönü pilin + ucundan — ucuna doğrudur.
