5. Sınıf Fen Bilimleri Yaşamımızdaki Elektrik Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları Test 1

Question 1

Bir elektrik devresinde;
I. anahtarı açmak,
Il. iletken telin boyunu uzatmak,
Ill. devreden pili çıkarmak

işlemlerinden hangileri yapıldığında ampul yanmaya devam edemez?

Accepted Answer

I ve Ill

Answer

Yalnız I

Answer

Yalnız III

Answer

II ve Il

Question 2

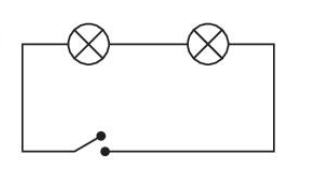

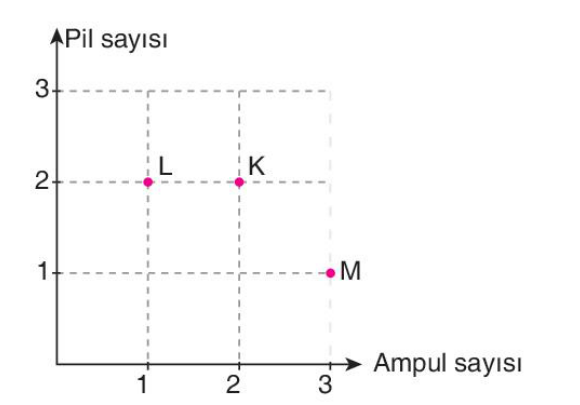

Aşağıdaki devre şemalarından hangisi grafikte belirtilen özelliklere göre çizilmemiştir?

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/1c4527cd12dc880b8a2f08ff2785c079.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/5e507ee4fa3491ca76520c6c36c0e9be.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/a9dfb98794d59076a8d0c105bfa81e63.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/43e02d89e9824e475b441849abe0c105.png" alt="sik gorseli" />​

Question 3

Görseli verilen pillerin bağlanması hangisinde doğru verilmiştir?

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/fe38f074a3bbfc91806a1531b89b3a62.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/81c7cb67352f7e09b82a806d56cf51ec.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/541ed0b331f54857fb501c4de252570d.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/457d2c406170f0dcd871893dd7ab9997.png" alt="sik gorseli" />​

Question 4

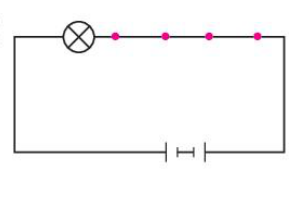

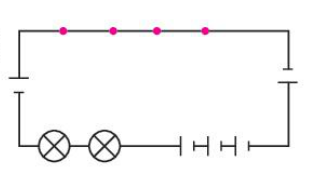

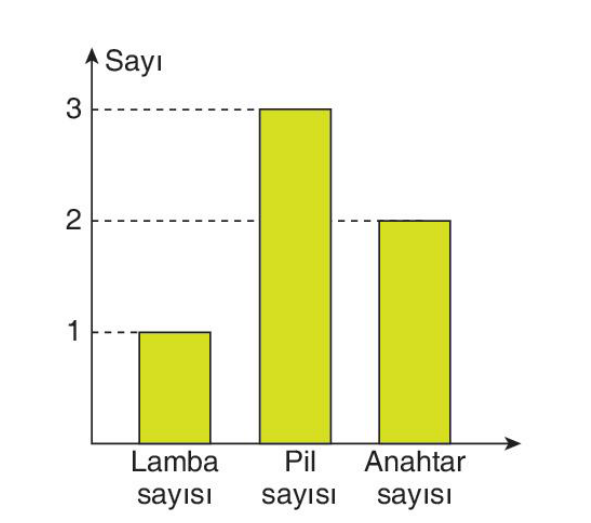

Yukarıdaki grafikte devre elemanlarına ait sayılar yer almaktadır.Buna göre grafikte verilen devre elemanları ile kurulacak basit elektrik devre şeması aşağıdakilerden hangisidir?

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/60818e579fca52ffb551619f8d5fa813.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/4c35af22e1cded18a3b2cbd87e721d84.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/fdb3debc89159ddcbe70b83680489843.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/49c62a3fe994b3e521d050fce56bdea9.png" alt="sik gorseli" />​

Question 5

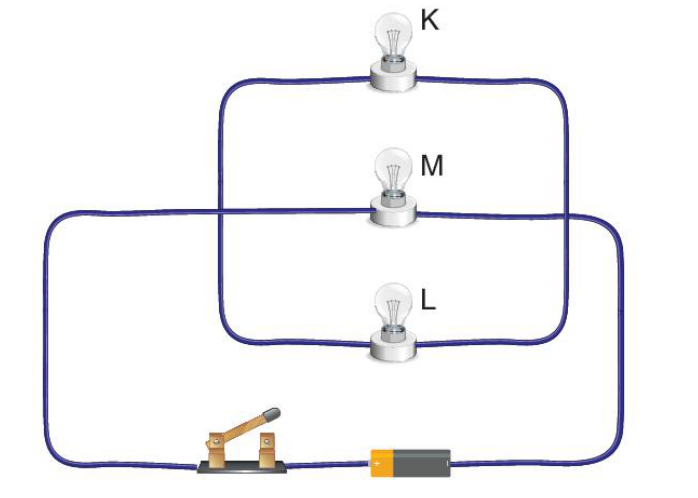

Aşağıda görseli verilen elektrik devresinin şeması cizilecektir.

soru gorseli

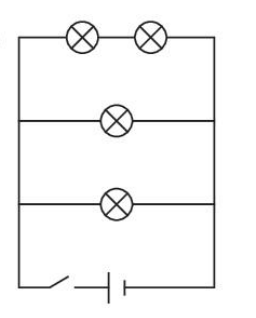

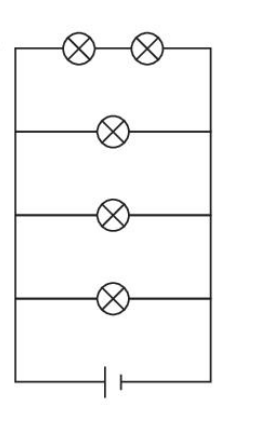

Verilen elektrik devresinin şeması çizilirken 1 ampul fazla çizildiği bilindiğine göre çizilen şema aşağıdakilerden hangisi olabilir?

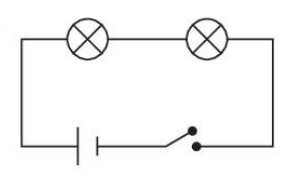

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/ba6b404abd87bed3fd2a9d612affca29.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/8a9d7a501f36c1e76d1bbabb667449be.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/54634b8f74b291e692c7c9a23eb25aaa.png" alt="sik gorseli" />​

Answer

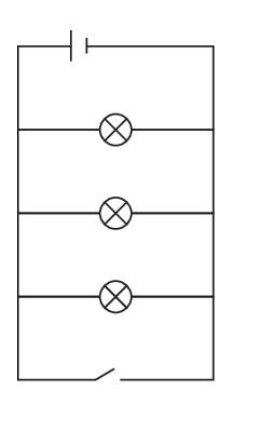

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/f6970c8098296b65ed3e52f7a74f6994.png" alt="sik gorseli" />​

Question 6

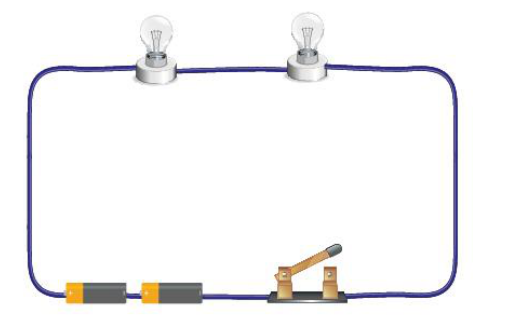

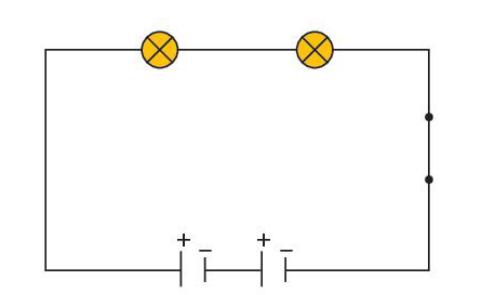

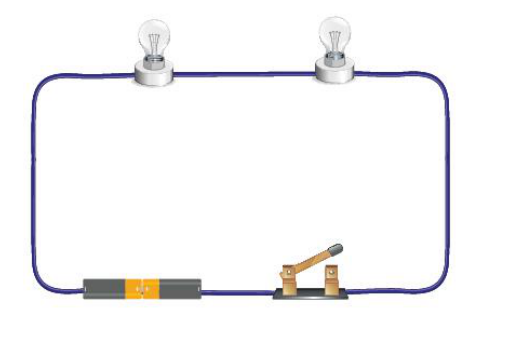

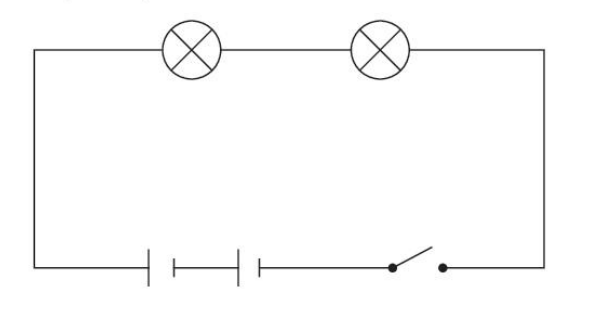

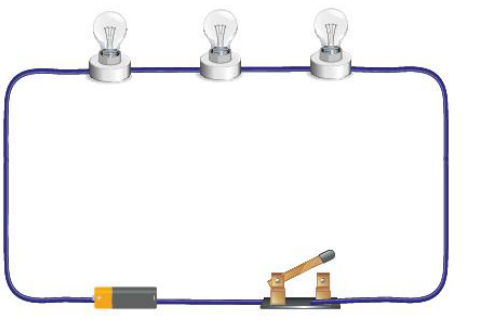

Aşağıda bir basit elektrik devresine ait şema yer almaktadır.Aşağıda verilenlerden hangisi bu şemaya uygun şekilde kurulmuş bir elektrik devresidir?

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/2bc65cc1765898df1d0f36db9f6b1608.png" alt="sik gorseli" />​

Answer

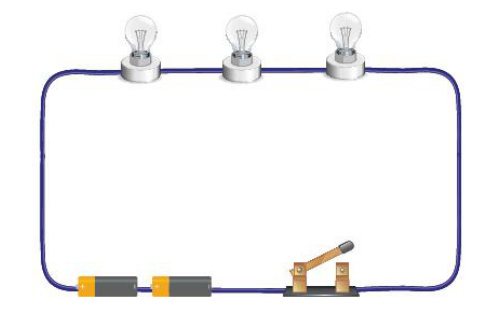

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/8021de8aff060950d249db33ac45e21b.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/e585c0b95c9c8523b79646dece94faf6.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/ff41217e4732ab63953404d2763f0834.png" alt="sik gorseli" />​

Question 7

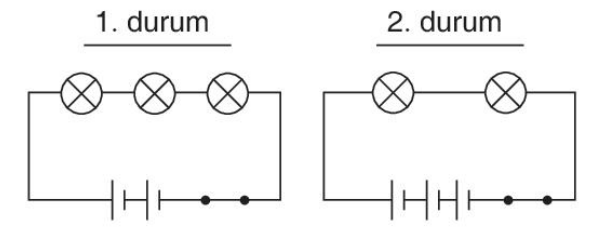

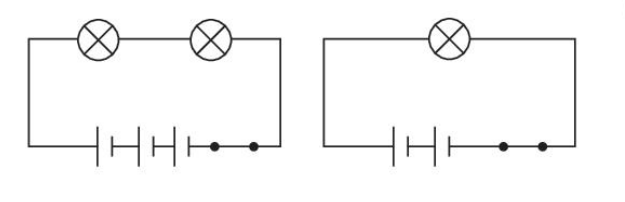

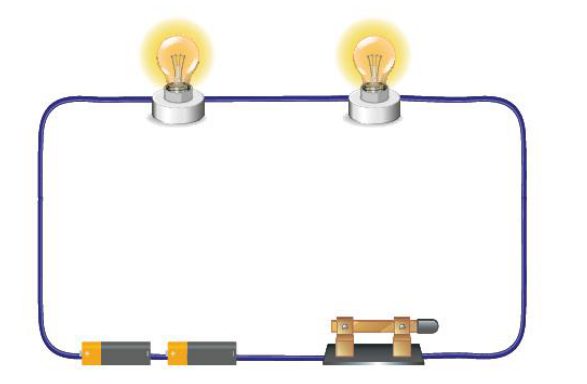

Aşağıda özdeş piller, özdeş ampuller, anahtar ve bağlantı kablosu kullanılarak bir elektrik devresi kurulmuştur.Buna göre,
1. Durum: Devreye 1 pil eklenmiştir.
2. Durum: Devreden 1 ampul çıkarılmıştır. değişiklikleri yapıldığında devrelerin son görünümü aşağıdakilerden hangisindeki gibi olur?

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/d52e08f7798908725b4c8d56d54b2676.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/484244df3abc8d960357c0e2cb0eeb65.png" alt="sik gorseli" />​

Answer

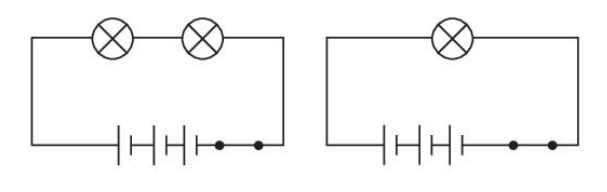

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/d0b0604f61672681f40c18ee3753fee3.png" alt="sik gorseli" />​

Answer

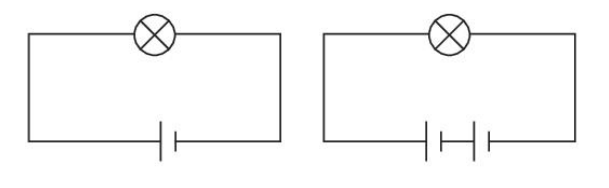

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/9da36f5e87ace86d5929c508448a9746.png" alt="sik gorseli" />​

Question 8

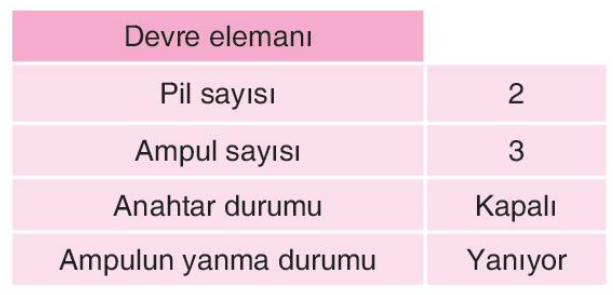

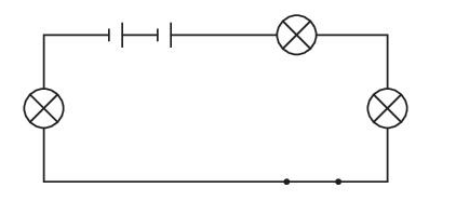

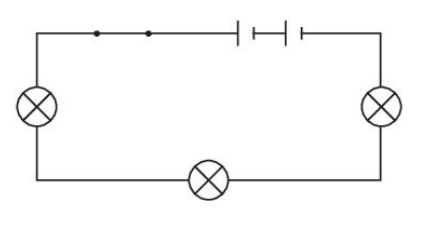

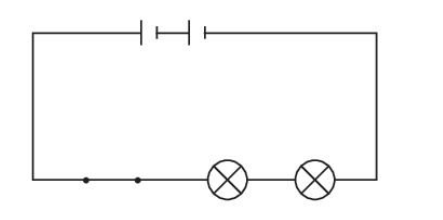

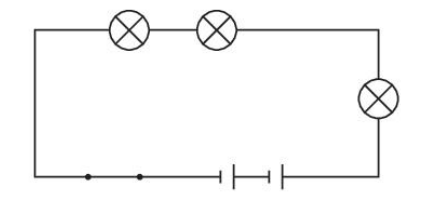

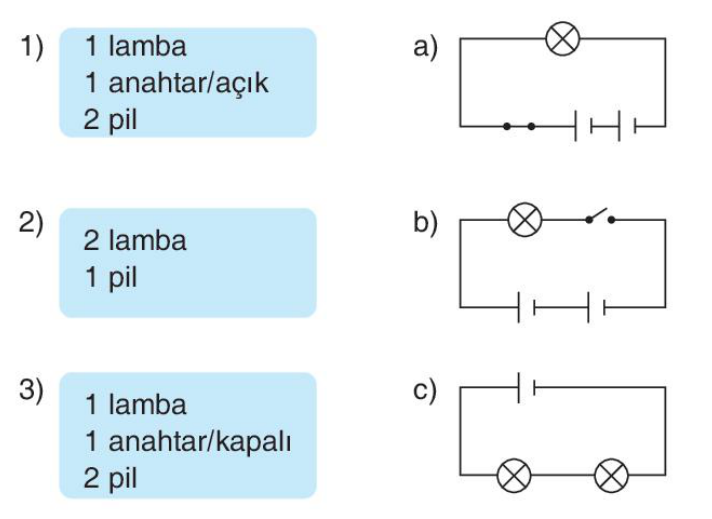

Aşağıdaki tabloda devre elemanlarına ait bilgiler yer almaktadır.Buna göre aşağıdaki basit elektrik devrelerinden hangisi tabloya uygun değildir?

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/9c2434e97147aa916e45b92684cdb8b8.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/e554e637fbec8a12315424a5c3c992a5.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/a454ca79819599ce58eff7b439afcef2.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/06/11/84063ecc8fdf3de5558673d814089ca0.png" alt="sik gorseli" />​

Question 9

Bir elektrik devresi ile ilgili;
I. düğmesine basılan elektrik süpürgesinin çalışması,
Il. tuşuna basılan kahve makinesinin kapanması,
Ill. kumandasına basılan klimanın çalışması

durumlarından hangilerinde devredeki anahtar açıktır?

Accepted Answer

Yalnız Il

Answer

I ve lll

Answer

Il ve Ill

Answer

I, Il ve Ill

Question 10

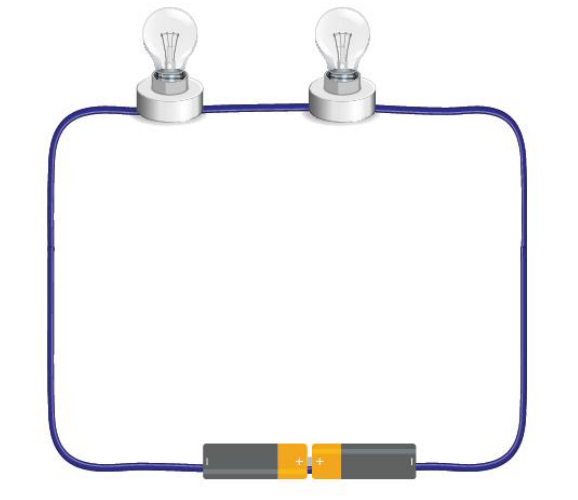

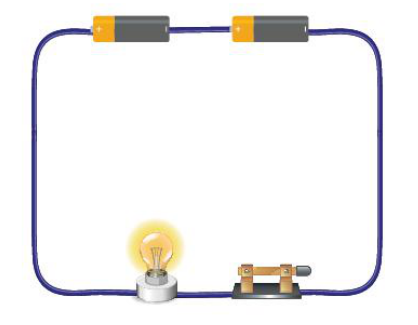

Aşağıda bir basit elektrik devresi verilmiştir.Buna göre verilen devre ile ilgili aşağıdaki yorumlardan hangisi doğrudur?

Accepted Answer

Piller ters bağlandığı için devre hatalıdır, ampul ışık vermez.

Answer

Devredeki ampul ışık verir.

Answer

Devreye anahtar bağlanırsa ve bağlanan anahtar kapatılırsa devre tamamlanır ve ampul ışık verir.

Answer

Devreye bir pil ve bir anahtar eklenirse ampuller ışık verir.

Question 11

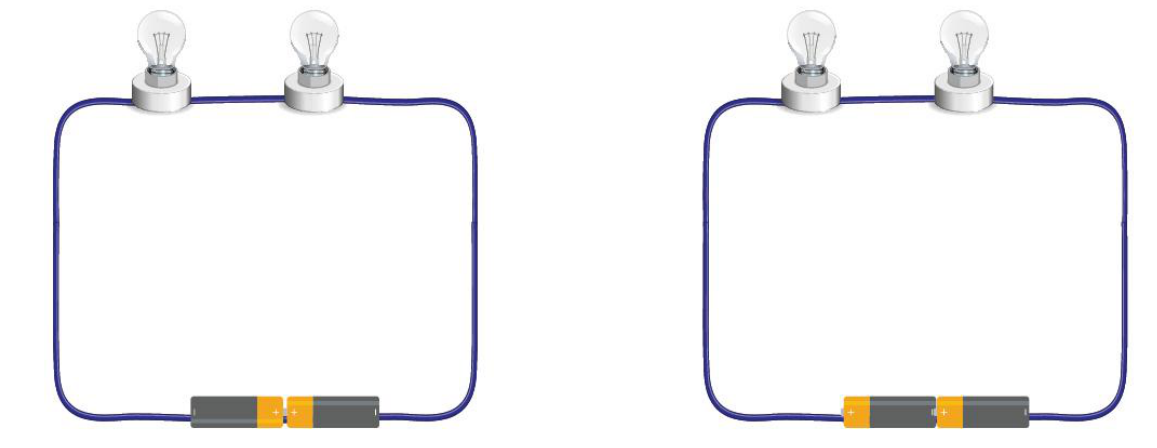

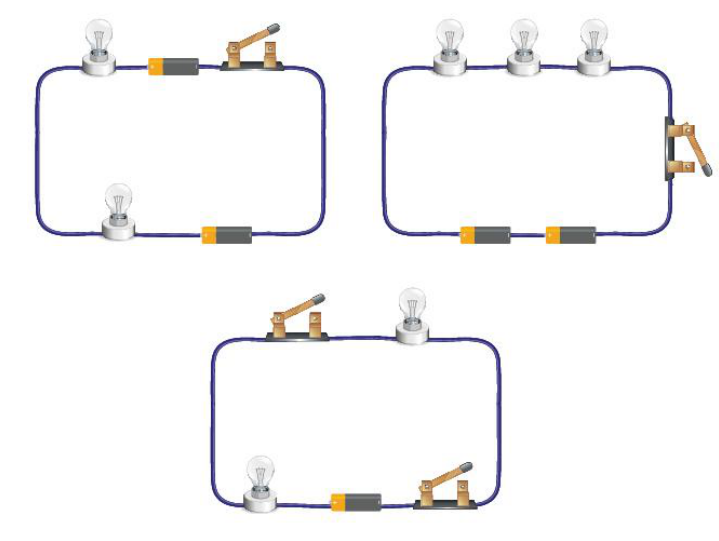

Özdeş devre elemanları ile oluşturulan devreler aşağıda yer almaktadır.Buna göre verilen devreler hangi soruya cevap aramak için kurulmuş olabilir?

Accepted Answer

Pilin ters bağlanmasının ampulün yanmasında bir önemi var mıdır?

Answer

Bağlantı kablosunun kopuk olmasının ampulün yanmasında bir önemi var mıdır?

Answer

Anahtar olup olmamasının ampulün yanmasında bir önemi var mıdır?

Answer

Ampul ve pil sayısının ampulün yanmasında bir önemi var mıdır?
