6. Sınıf Fen Bilimleri Elektriğin İletimi ve Direnç Test 4

Question 1

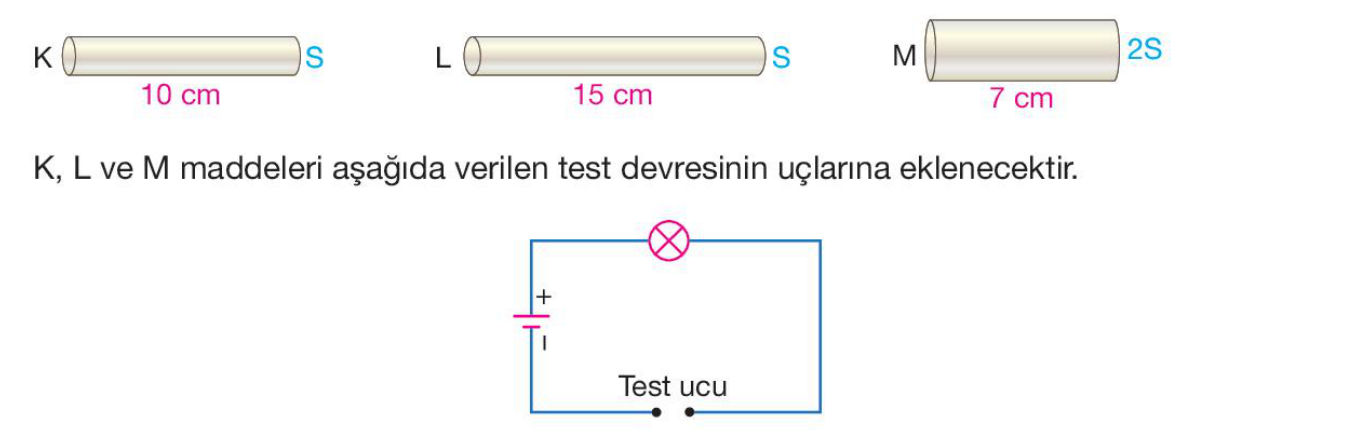

Aynı cins maddeden yapılmış K, L ve M maddelerinin dik kesit alanları ve uzunlukları aşağıda verilmiştir.

soru gorseli

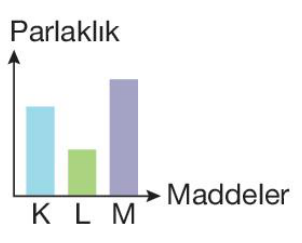

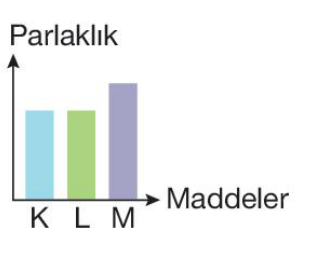

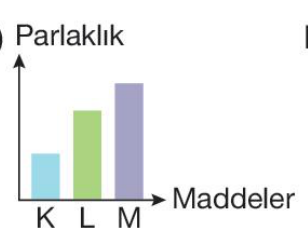

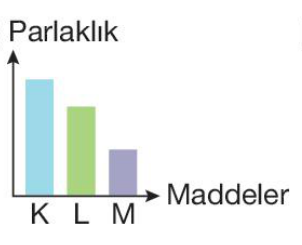

Buna göre K, L ve M maddeleri test ucuna bağlandığında devredeki ampulün parlaklığı için aşağıdaki grafiklerden hangisi çizilir?

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/04/11/8435664218101cd518c44cce03026010.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/04/11/44b677080f8f0a352a7fd75a442d3aa4.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/04/11/5273bae97bf6d014c852746915564fad.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/04/11/8f6281ab447e8dd78edcf6c854d98da2.png" alt="sik gorseli" />​

Question 2

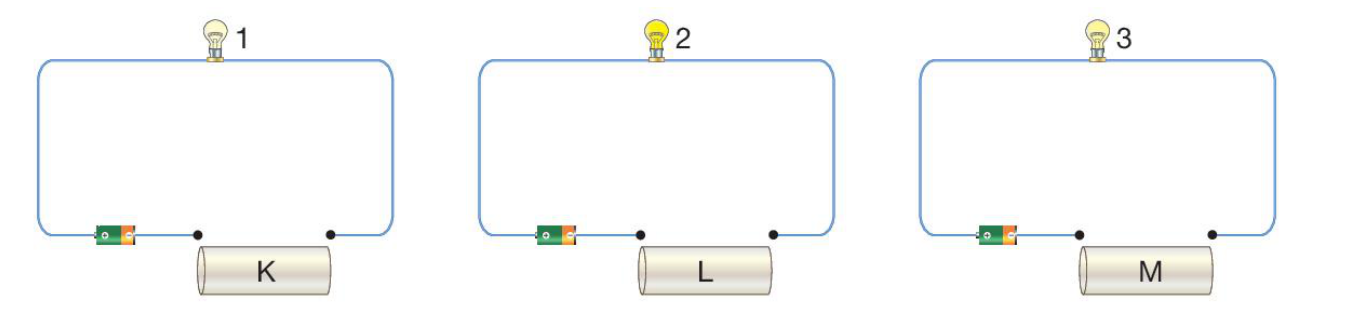

Aşağıdaki devrelerde aynı cins ve uzunlukta fakat farklı kalınlıkta maddeler kullanılmıştır. K, L ve M maddelerinin kullanıldığı devrelerde ampul parlaklığı 2 > 3 > 1 şeklinde görülmüştür.

soru gorseli

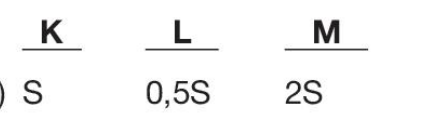

Buna göre devrede kullanılan K, L ve M iletkenlerinin kalınlıkları aşağıdakilerden hangisi gibi olabilir? (S: Dik kesit alanı)

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/04/11/aaefdd0e8590658810f843aaec549bda.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/04/11/3edabe5a11be999a7ea6ed93982bed8a.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/04/11/3f1b244b1f60c27203dddd225f681081.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/04/11/7d356d659a1c03ba52cabf1ba7dea918.png" alt="sik gorseli" />​

Question 3

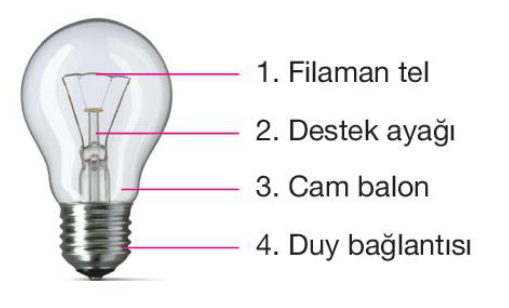

Ampulün yapısında bulunan bazı kısımlar aşağıda gösterilmiştir.Buna göre verilen kısımlar ile ilgili,
I. 3 ve 4. kisim, yalıtkan maddelerden yapılmıştır.
II. 1 ve 2. kisim, iletken maddelerden yapılmıştır.
Ill. 1. kısmın elektriksel direnci çok fazladır.
IV. Elektrik akımı en çok 1. kısımdan geçerken zorlanır. çıkarımlarından hangisi yanlıştır?

Accepted Answer

I

Answer

II

Answer

III

Answer

IV

Question 4

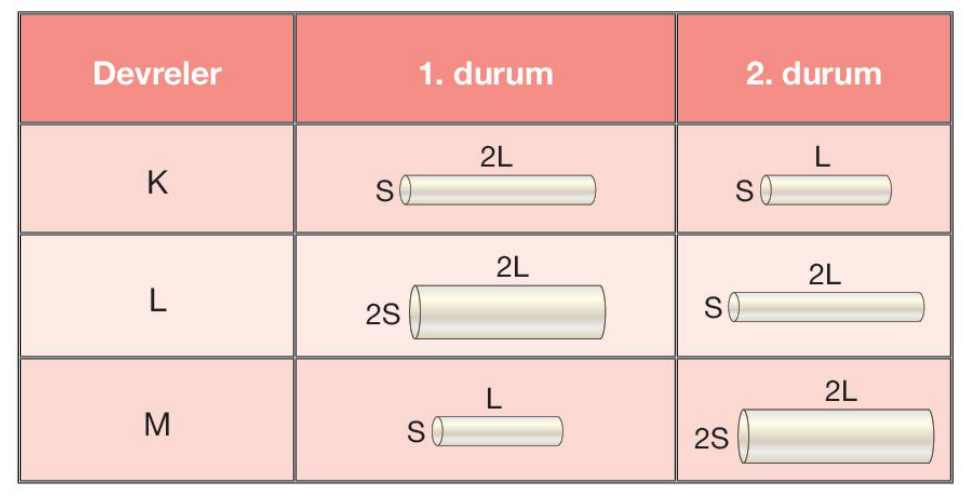

Aşağıdaki tabloda özdeş pil ve ampul ile kurulan devrelerde kullanılan iletken tellerin özellikleri verilmiştir.

soru gorseli

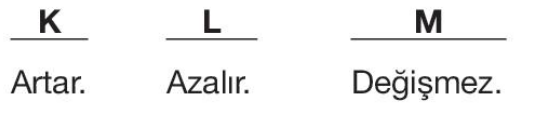

Devrelerde kullanılan tellerin cinsi aynı olduğuna göre 1. durumdan 2. duruma geçişte ampul parlaklığındaki değişim aşağıdakilerin hangisinde verilmiştir?

Accepted Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/04/11/9706bd490e2e655cc9502394e67a9875.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/04/11/b1366e00b42c75f11b64ea6e5a258683.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/04/11/49909eeca1c622901118bdd8e889a63b.png" alt="sik gorseli" />​

Answer

<img src="https://www.odevjet.com/wp-content/uploads/questions/2026/04/11/461eaa75b9e488eda013b13e4135ec91.png" alt="sik gorseli" />​
